La conexión entre Reduxi y GL Charge GlowBox puede ejecutar el DLM para proteger la instalación.

1. Logotipo

2. Conecte el GL Charge GlowBox a Reduxi con Modbus RTU

2.1 Conexión física entre el controlador Reduxi y GL Charge GlowBox

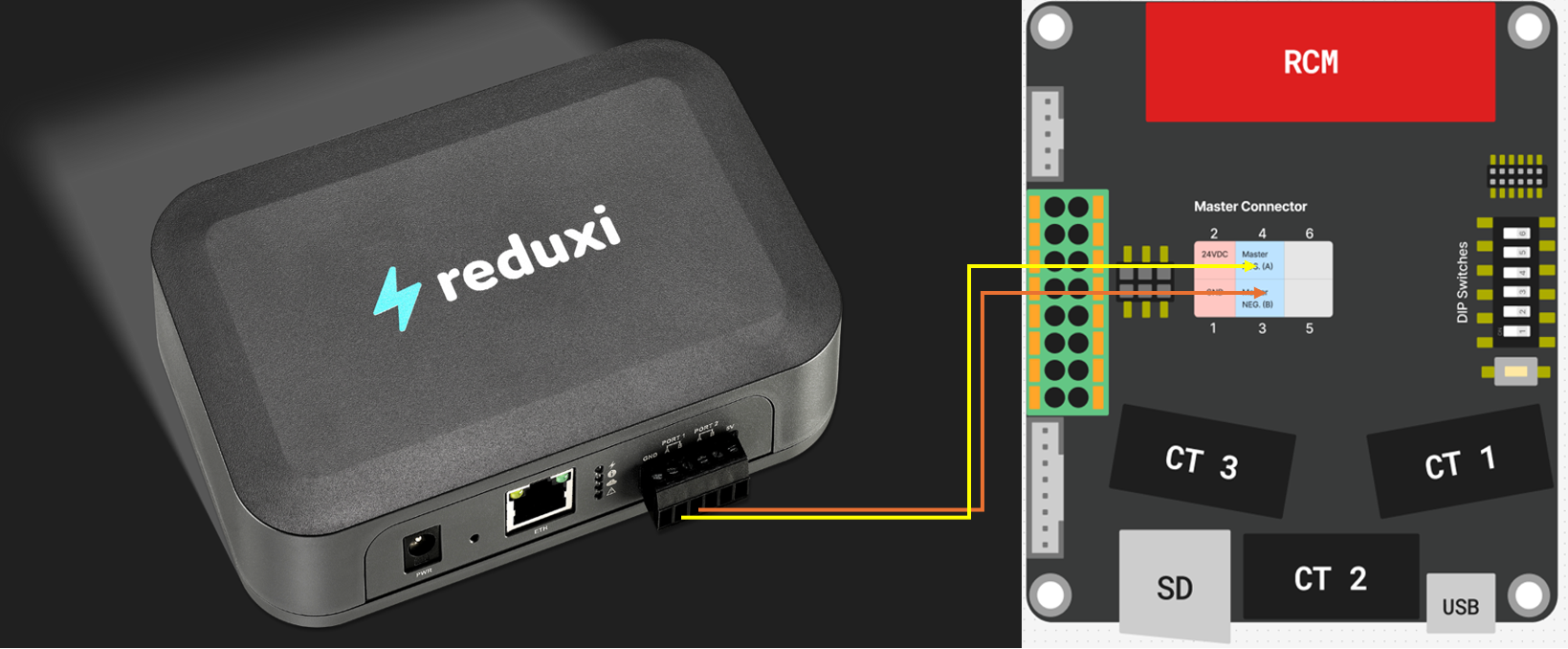

Para Modbus RTU, la conexión física debe establecerse como se muestra en la siguiente imagen:

Para Modbus RTU, los primeros 4 de los 6 interruptores DIP deben ponerse en OFF, los interruptores DIP 5 y 6 se utilizan para definir las direcciones de los esclavos.

Ejemplo:

Interruptores DIP (1,2,3,4) = OFF
Interruptores DIP (5,6) = OFF y OFF--> dirección 1

3. Comunicación Modbus RTUentre la GL Charge Glowbox y el controlador Reduxi

3.1 Añadir dispositivo

En primer lugar, accede al configurador local de Reduxi y añade un nuevo dispositivo haciendo clic en el botón "Añadir dispositivo".

3.2 Seleccione el dispositivo que desea añadir

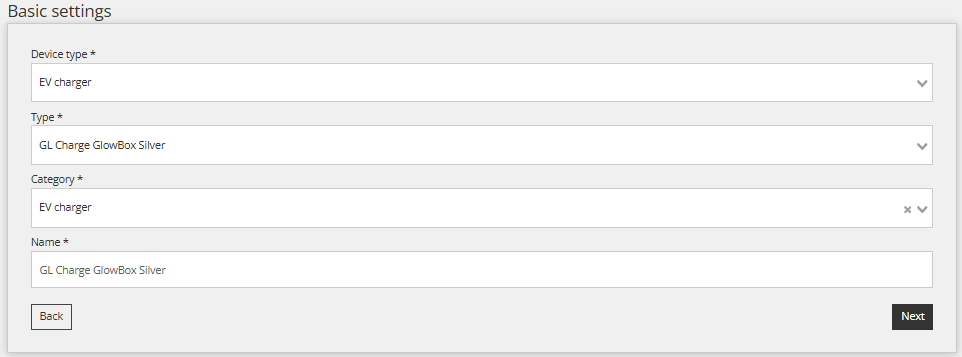

En el primer paso, seleccione los ajustes básicos:

• Seleccione el tipo de dispositivo: Cargador EV,
• Seleccione el tipo: GL Charge GlowBox Plata
• Dale un nombre al dispositivo.

3.3 Configuración del dispositivo para el canal de comunicación Modbus RTU

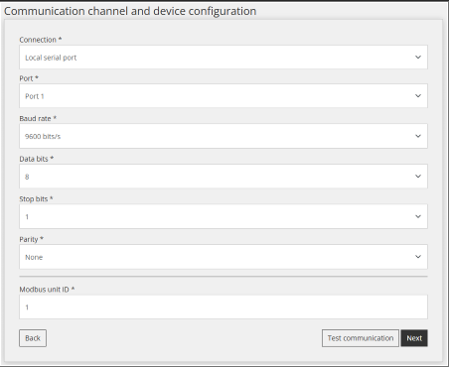

Introduzca los parámetros necesarios como se muestra en la siguiente imagen. La dirección del esclavo puede variar en función de la configuración del interruptor DIP, punto 2.1

3.4 Comunicación de prueba

Para asegurarse de que la comunicación Modbus RTU está establecida, se puede realizar una prueba de comunicación a través del "Botón de prueba de comunicación" situado abajo a la derecha después de todos los campos del canal de comunicación.

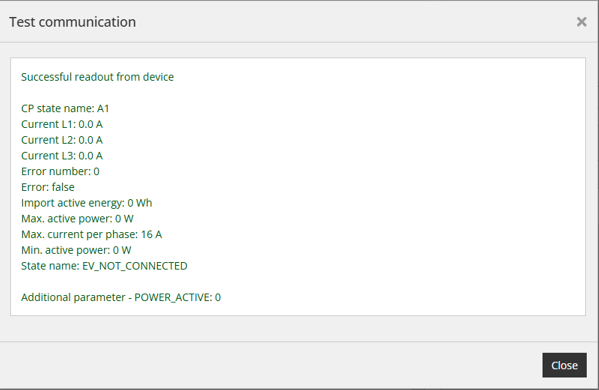

Respuesta de comunicación:

4. Lecturas del dispositivo

Este punto pretende mostrar cómo comprobar las lecturas del dispositivo. Esto se hace en "Dispositivo/última medición".

Una vez que el dispositivo se ha añadido correctamente a través del configurador, se puede supervisar a través de la aplicación en la nube Reduxi.
