Integra Reduxi con el cargador ETREL INCH Core vía Wi-Fi, utilizando el protocolo OCPP. La flexibilidad de Reduxi permite reducir los costes hasta un 30%.

1. Aplicación Etrel INCH Core:

1.1 Documentación técnica de Etrel INCH Core:

1.2 La aplicación está disponible en Google Store:

https://play.google.com/store/apps/details?id=com.landisgyr.inchcore&hl=en_US

1.3 La aplicación está disponible en la App Store de Apple:

https://apps.apple.com/us/app/inch-core/id6475773662

2. Conecta el núcleo ETREL INCH a Wi-Fi

Las instrucciones detalladas se muestran en el enlace:

https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621584948/Wi-Fi+Connection

3. Conectar al cargador central ETREL INCH

Una vez que el cargador está conectado a Wi-Fi, se puede acceder a él directamente. La conexión se establece abriendo la dirección IP 192.168.1.250 del cargador en el navegador preferido del usuario.

Credenciales de acceso:

usuario: root@etrel.com

contraseña: toor

3.1 Conectividad con el servidor backend OCPP (Reduxi)

Una vez conectado al cargador EV, vaya a la sección "Conectividad" (primera imagen) y pegue la URL del servidor Reduxi (punto 4.3) en el campo del servidor backend, como se muestra en la segunda imagen.

NOTA: Copie la identidad del punto Cargador para poder utilizarla en el punto 4.3.

4. Comunicación OCPP entre el núcleo ETRELINCH y el controlador Reduxi

4.1 Añadir dispositivo

En primer lugar, accede al configurador local de Reduxi y añade un nuevo dispositivo haciendo clic en el botón "Añadir dispositivo".

4.2 Seleccione el dispositivo que desea añadir

En el primer paso, seleccione los ajustes básicos:

Seleccione el tipo de dispositivo: Cargador EV,
Seleccionar tipo: OCPP 1.6 - JSON,
Dale un nombre al dispositivo.

4.3 Configuración del dispositivo para OCPP (canal de comunicación)

El segundo paso se utiliza para el canal de comunicación, para que la comunicación OCPP funcione correctamente. En primer lugar, rellene el identificador del dispositivo (identidad del punto de carga) obtenido de la interfaz SW del cargador EV, que debe establecerse en el canal de comunicación.

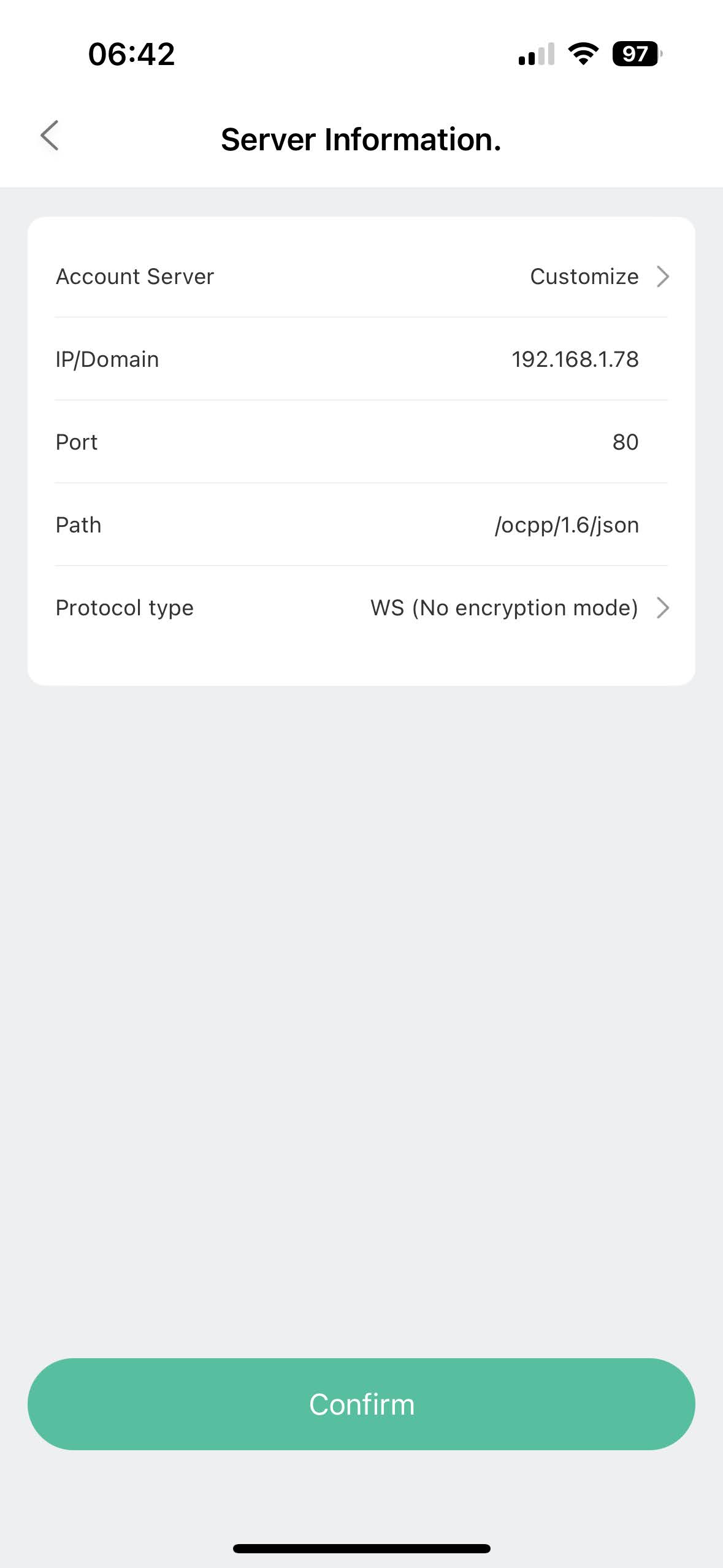

Cuando se utiliza el protocolo OCPP JSON 1.6, la URL del servidor OCPP es necesaria y generada por el controlador Reduxi. La URL puede obtenerse directamente del canal de comunicación.

Ejemplo de URL: ws://192.168.1.200/ocpp/1.6/json/

4.4 Comunicación de prueba

Para asegurarse de que la comunicación OCPP está establecida, se puede realizar una prueba de comunicación a través del "Botón de prueba de comunicación" situado abajo a la derecha después de todos los campos de Canal de comunicación, que se muestran en la imagen superior del punto anterior.

Hay tres casos diferentes de respuesta comunicativa.

Caso 1: La comunicación funciona correctamente.

añadir dispositivo - comprobar comunicación.png
