Ahorre hasta un 30% en costos de energía al utilizar los contactos preparados para SG de las bombas de calor Panasonic a través de Reduxi Gateway, lo que permite un control dinámico para alinearse con los precios fluctuantes de la energía.
1. Componentes necesarios para conectar el controlador Reduxi a la bomba de calor Panasonic.
Para establecer la conexión entre el controlador Reduxi y la bomba de calor Panasonic, se necesitan dos componentes:
- Controlador Reduxi
- Dispositivo Reduxi Gateway con 3 sensores de corriente (CT) (30:1 A)
El dispositivo Reduxi Gateway debe agregarse primero (conectarse) al controlador Reduxi para controlar/poner en funcionamiento los modos de funcionamiento de la bomba de calor. La conexión se puede establecer de forma inalámbrica (WLAN) o alámbrica a través de un cable UTP (LAN). Puede encontrar más información sobre la conexión en la conexión del Gateway al controlador. El dispositivo Reduxi Gateway también incluye 3 sensores de corriente (30:1A) (transformador) que se utilizan para medir la corriente eléctrica (es decir, la potencia) de cada fase de la bomba de calor. Además, se utilizan dos salidas de relé para generar señales para los contactos preparados para SG, lo que afecta los modos de funcionamiento de la bomba de calor.
2. Cómo conectar un controlador Reduxi y un dispositivo Gateway a la red local
A continuación se muestra una imagen simbólica de la conexión completa del controlador Reduxi a la bomba de calor:
Para obtener más información sobre cómo conectar un dispositivo Reduxi Gateway, siga el enlace: Cómo configurar Reduxi Gateway.
3. Conexión del relé del dispositivo Reduxi GW a los contactos preparados para SG de una bomba de calor
Para conectar físicamente los relés del dispositivo Reduxi Gateway a los contactos preparados para SG en la bomba de calor, es esencial determinar las ubicaciones exactas de los contactos preparados para SG en la placa de circuito de la bomba de calor. La siguiente imagen muestra las ubicaciones de los contactos SG-ready en la placa de circuito de la bomba de calor Panasonic
. La segunda imagen muestra las conexiones de los relés a los contactos preparados para SG.

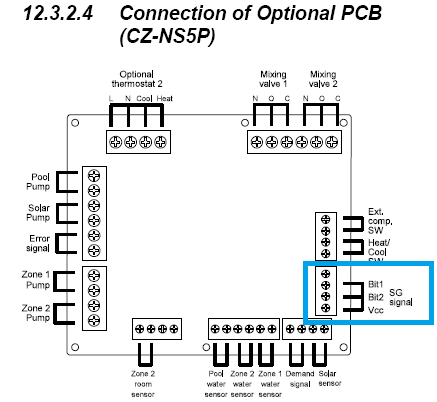

Contactos preparados para SG en la placa de circuito HP CZ-NS5P:

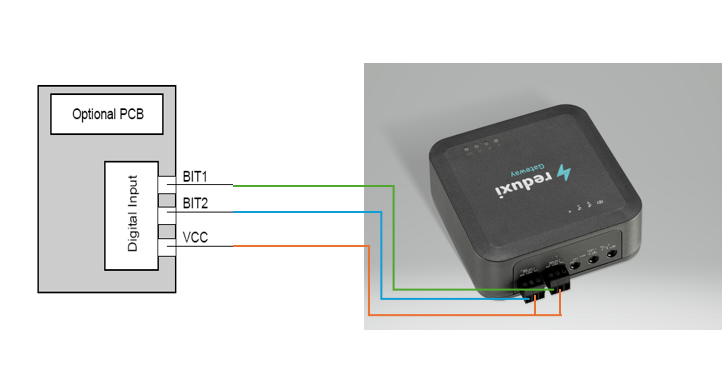

Conexión desde el dispositivo Reduxi GW a los contactos preparados para SG en HP:
Contacto NO del primer relé del dispositivo Reduxi GW --> a CZ-NS5P, contacto BIT 1 ; Cable azul
Contacto NO del primer relé del dispositivo Reduxi GW --> a CZ-NS5P, contacto BIT 2; Cable verde
Contacto COM de ambos relés del dispositivo Reduxi GW --> a CZ-NS5P, contacto VCC 2; cable marrón
Tenga en cuenta: El dispositivo Reduxi Gateway permite el uso de salidas de relé cerradas permanentemente " Normalmente cerrada - NC " o abiertas " Normalmente abierta - NO ", mientras que en el caso del calor Stiebel Eltron, NO se utilizan contactos.
4. Dispositivo Reduxi Gateway como medidor con sensores de corriente
Los sensores de corriente (CT) incluidos en el kit Reduxi Gateway deben conectarse a tres entradas, una para cada fase, como se ilustra en la imagen a continuación.
El sensor de corriente cubre el cable de fase individual (L1, L2, L3) de la bomba de calor, imagen a continuación:
5. Añadir bomba de calor como nuevo dispositivo en el configurador Reduxi
Para agregar una nueva bomba de calor como dispositivo o editar una existente, siga estos pasos, detallados en puntos individuales a continuación.
5.1 Agregar un dispositivo
Inicie sesión localmente en la aplicación del configurador Reduxi en el controlador y presione el botón Agregar dispositivo.
5.2 Seleccione el dispositivo que desea agregar
En el primer paso (configuración básica), seleccione los parámetros básicos del dispositivo que desea agregar:
- Tipo de dispositivo: HVAC,
- Tipo: Medidor Redxi
- Nombre: especifique el nombre del dispositivo.
5.3 Canal de comunicación
La primera parte de la configuración del canal de comunicación está diseñada para la conexión entre el dispositivo Reduxi Gateway y el controlador Reduxi. Complete los campos como se muestra en la imagen a continuación (se completa automáticamente).
La segunda parte del canal de comunicación está destinada a la configuración actual de los sensores del dispositivo Reduxi Gateway, donde elegimos "Detección automática desde la puerta de enlace" para todos los sensores actuales.
La tercera parte del canal de comunicación está dedicada a la definición de señales de los relés del dispositivo Redux GW.

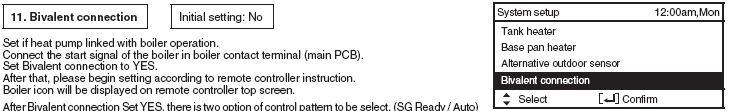

NOTA: Siga las instrucciones del manual de usuario de HP para habilitar los contactos compatibles con SG:

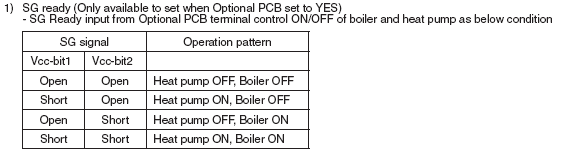

La definición completa de señales preparadas para SG:

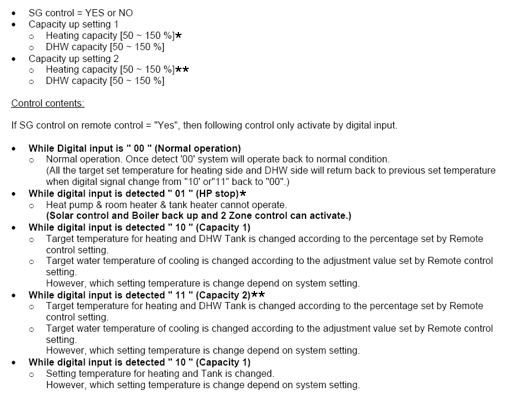

La lógica de la definición de la combinación de señales preparadas para SG:
Modo ON (Funcionamiento normal), el primer relé está abierto (NO) y el segundo (SG-ready) está abierto (NO):
Modo OFF (Parada HP), el primer relé se abre (NO) y el segundo se abre (NC):
Modo ECO (Capacidad 1*), el primer relé está cerrado (NC) y el segundo está abierto (NO):
Modo BOOST (Capacidad 2**), el primer relé está cerrado (NC) y el segundo está abierto (NC):

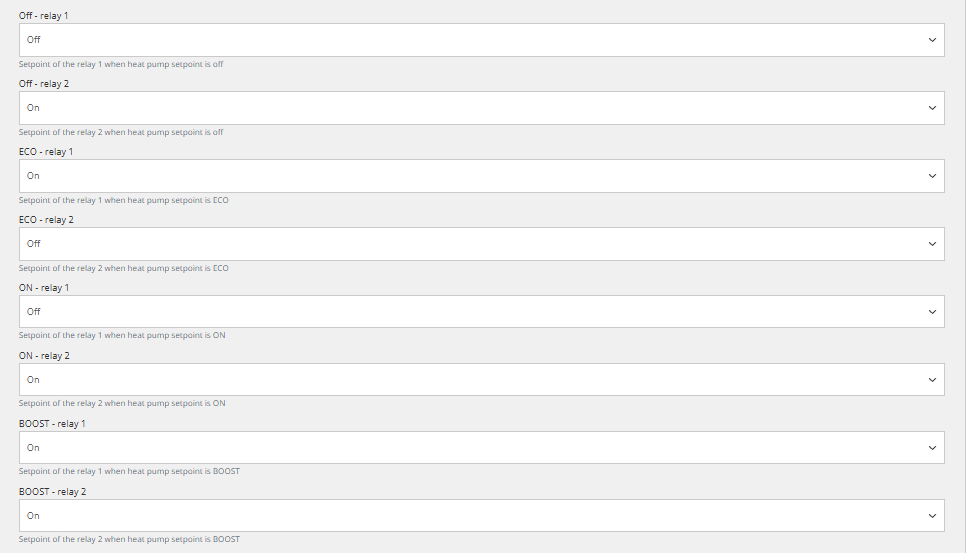

Configuración completa de las señales de Relés en configuración Reduxi:
5.5 Prueba de comunicación
La prueba de comunicación se realiza con la ayuda del botón "Probar comunicación", ubicado en la parte inferior derecha después de todos los campos de parámetros del canal de comunicación.
La prueba de comunicación puede devolver dos respuestas:
1. La comunicación funciona correctamente, imagen a continuación:
2. La comunicación no funciona correctamente, la imagen a continuación:
5.6 Configuración avanzada
La configuración avanzada es arbitraria y depende de las necesidades específicas de la ubicación donde está instalado el controlador Reduxi. Después de finalizar todas las configuraciones avanzadas, presione el botón "Listo" en el lado inferior derecho.
5.7 Últimas mediciones
Después de establecer con éxito la comunicación con el dispositivo recién agregado, sus valores se pueden verificar en Dispositivos/Panasonic HP en el configurador Reduxi como una prueba adicional.
Para un control avanzado de la bomba de calor, integre el dispositivo en la estrategia del sistema Reduxi. En Dispositivos/PanasonicHP en el configurador Reduxi, eltipo de control debe configurarse en AUTO para que los comandos de estrategia afecten a los HP.
Para lograr la máxima flexibilidad y reducción de costos de energía con respecto al precio dinámico y las tarifas dinámicas, siga las instrucciones sobre cómo definir la estrategia en este enlace: Estrategias para el controlador Reduxi.
Después de agregar exitosamente el dispositivo y verificar los valores, el dispositivo puede ser inspeccionado y controlado también a través de la aplicación Reduxi.
