La integración de Reduxi con el convertidor P1 y el medidor inteligente Siemens IM350/IM150 permite la adquisición de datos en tiempo real, algo crucial para una flexibilidad óptima del sistema.

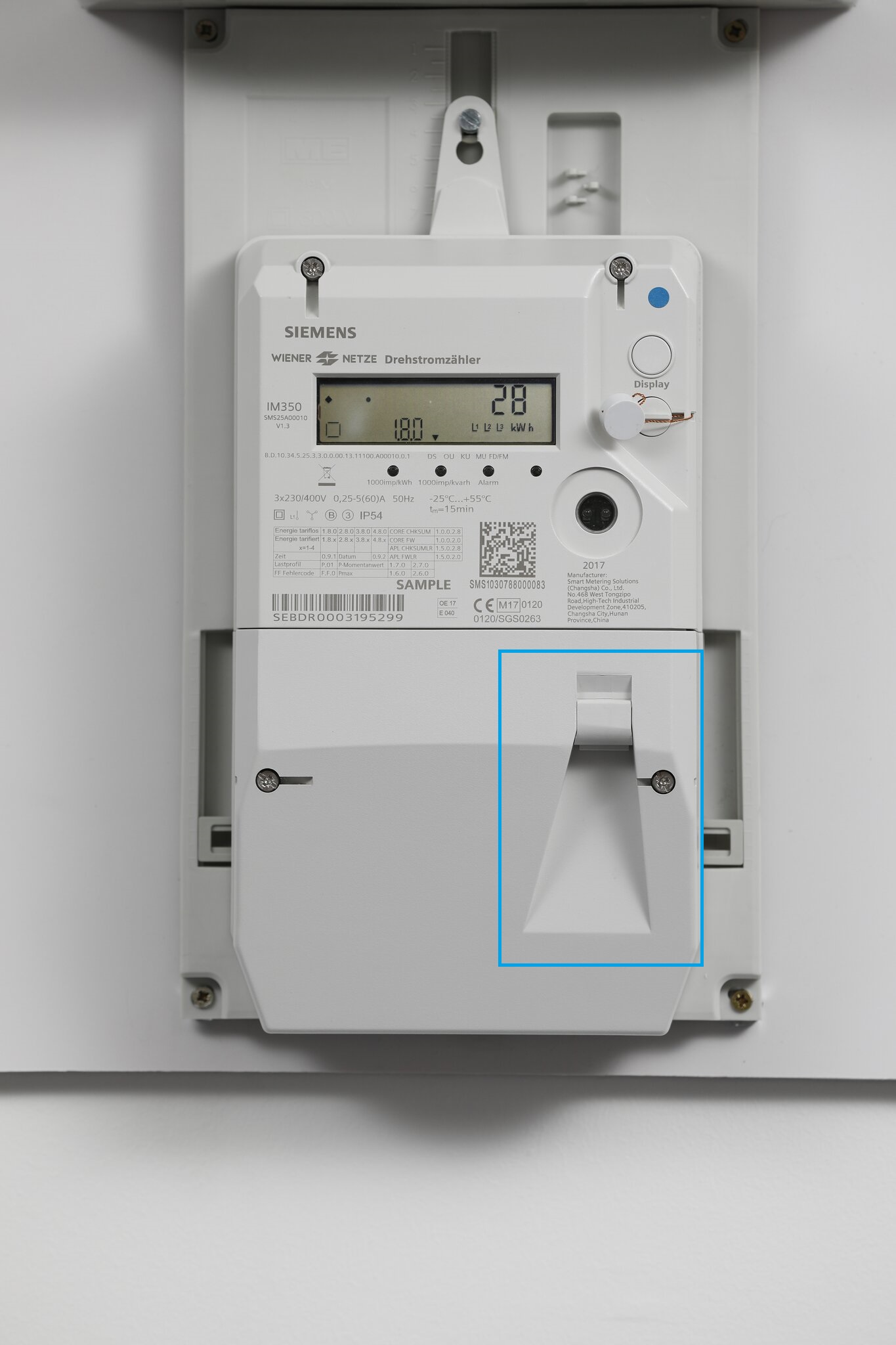

Imagen: Puerto P1 en Siemens IM350

1. Componentes para establecer una conexión con un medidor inteligente Siemens IM350/IM150

Componentes:

1. Controlador Reduxi En algunos casos, el dispositivo Reduxi Gateway se utiliza si es necesario como dispositivo complementario.
2. Convertidor P1 a RS485.
3. Inyector PoE con un conector RJ12 macho y hembra (dispositivo necesario para establecer alimentación externa a la línea de datos).
4. Un cable con dos conectores macho RJ12.

2. Conexión física entre el puerto P1 del medidor inteligente al controlador Reduxi con convertidor P1/RS485.

NOTA: Siemens IM350/ IM150 necesita una FUENTE EXTERNA para activar las lecturas de P1.

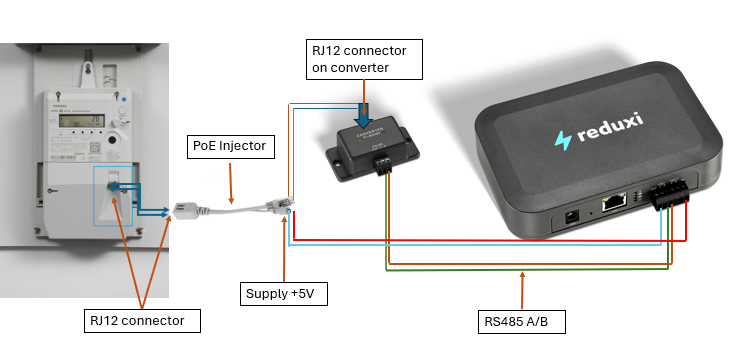

2.1 Conexión con convertidor P1/RS485:

Conexión, descripción:

1. Puerto P1 del medidor inteligente al inyector PoE con cable con dos conectores RJ12 macho.
2. Conector RJ12 macho del inyector PoE a conector hembra del convertidor P1/RS485.
3. Convertidor RS485 PIN A y B en P1/RS485 a PIN A y B en RS485-1 o RS485-2 en controlador Reduxi.
4. PIN 0/+5 V del controlador Reduxi para suministrar entrada al inyector PoE: conexión de suministro> para la línea de datos.

Para saber cómo conectar el controlador Reduxi a la red local, siga el enlace: ¿Cómo conectar el controlador Reduxi?

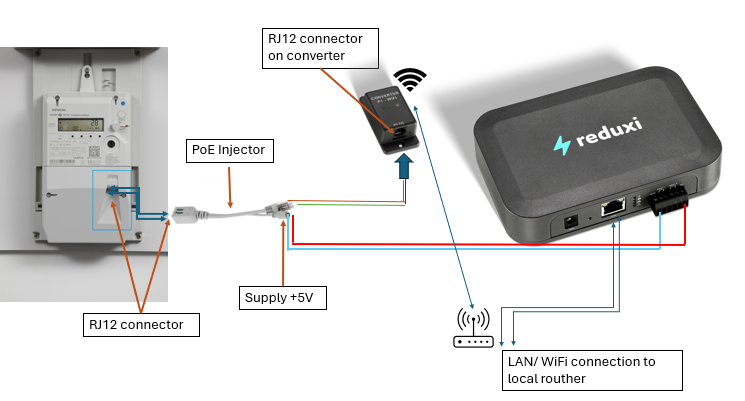

2.2 Conexión con convertidor P1/Wi-Fi:

Conexión, descripción:

1. Puerto P1 del medidor inteligente al inyector PoE con cable con dos conectores RJ12 macho.
2. Conector RJ12 macho de inyector PoE a conector hembra del convertidor P1/Wi-Fi.
3. PIN 0/+5 V del controlador Reduxi para suministrar entrada al inyector PoE: conexión de suministro> para la línea de datos.
4. La transferencia de datos entre el convertidor P1/Wi-Fi y el controlador Reduxi se establece a través de la red local.

Para saber cómo conectar el controlador Reduxi a la red local, siga el enlace: ¿Cómo conectar el controlador Reduxi?

Para saber cómo conectar P1/WiFi a la red local, siga el enlace: Reduxi Converter P1 WiFi

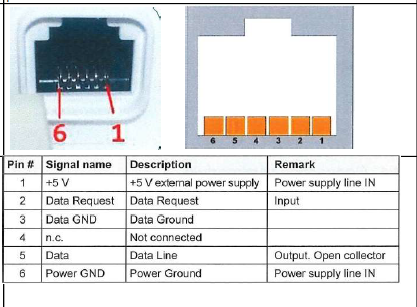

3. Definición de PIN para la interfaz del medidor inteligente del puerto P1

NOTA: Los pines de suministro están definidos para PIN 1 = +5 V y PIN 2 = 0 V

PIN definición en alemán:

4. Agregar un nuevo dispositivo (Siemens IM350/IM150)

Inicie sesión localmente en la aplicación del configurador Reduxi en el controlador y presione el botón Agregar dispositivo.

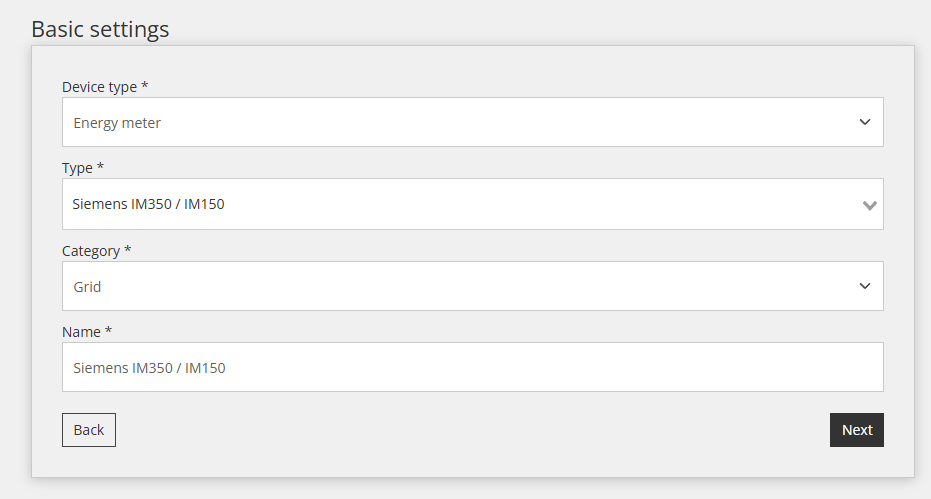

4.1 Configuración básica

En el primer paso se definen los ajustes básicos:

• Seleccione el tipo de dispositivo: Medidor inteligente,
• Seleccionar tipo: Siemens IM350 / IM150
• Nombrar el dispositivo

4.2 Configuración del dispositivo para el canal de comunicación

El segundo paso implica configurar el canal de comunicación, que es esencial para la comunicación entre dispositivos.

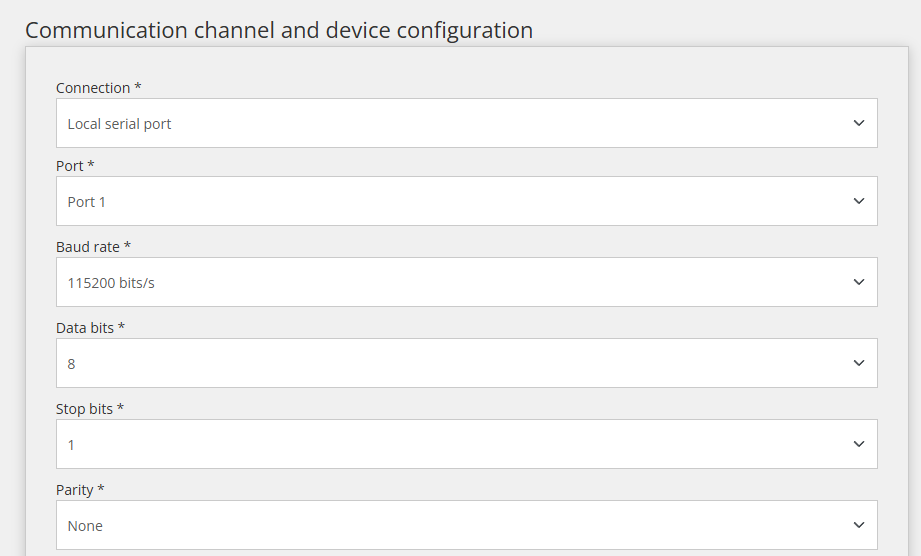

La primera parte de la configuración del canal de comunicación:

La segunda parte del Canal de Comunicación:

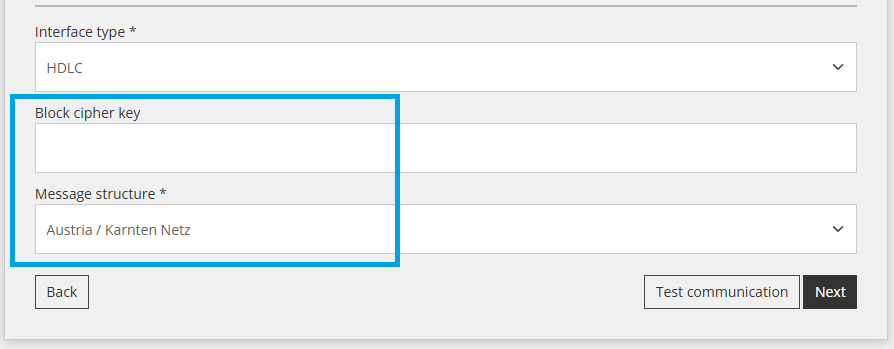

Se necesitan dos parámetros adicionales:

• Clave de cifrado de bloque (obtenida del DSO local)
• Estructura del mensaje (depende del DSO)

4.3 Comunicación de prueba

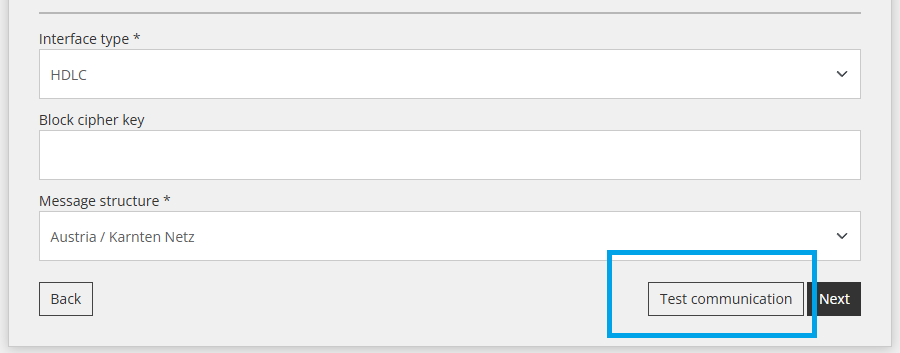

Debajo de todos los campos del canal de comunicación mencionado en el paso anterior, hay un botón "Probar comunicación". Este botón se utiliza para verificar si la conexión entre los dispositivos está funcionando correctamente.

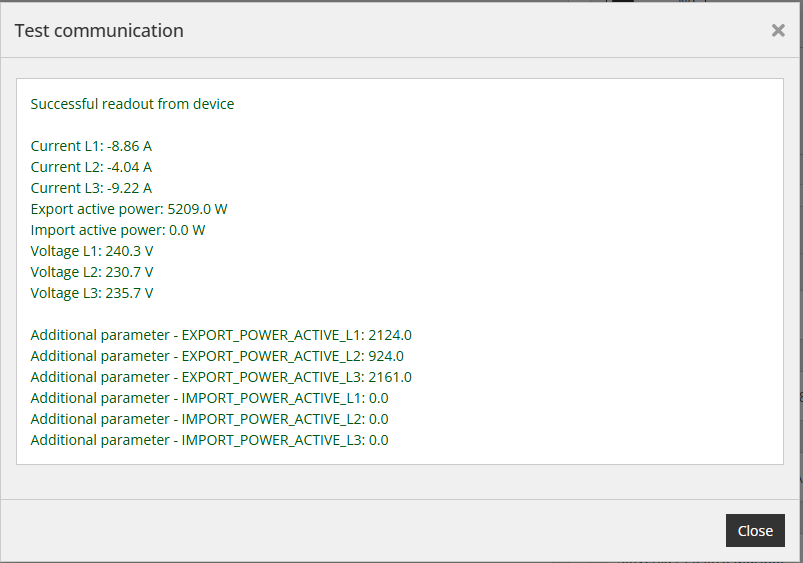

Respuesta exitosa:

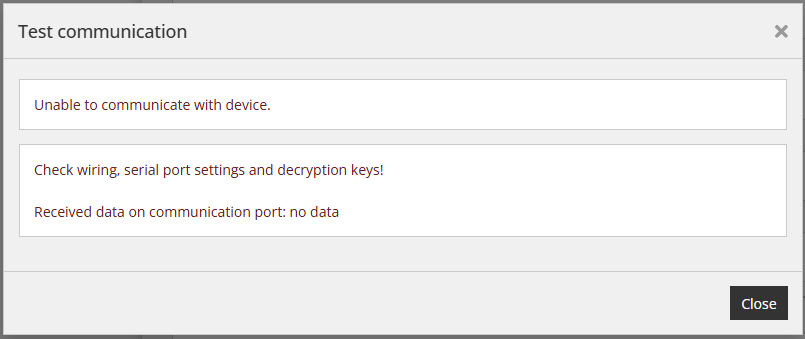

Respuesta fallida:

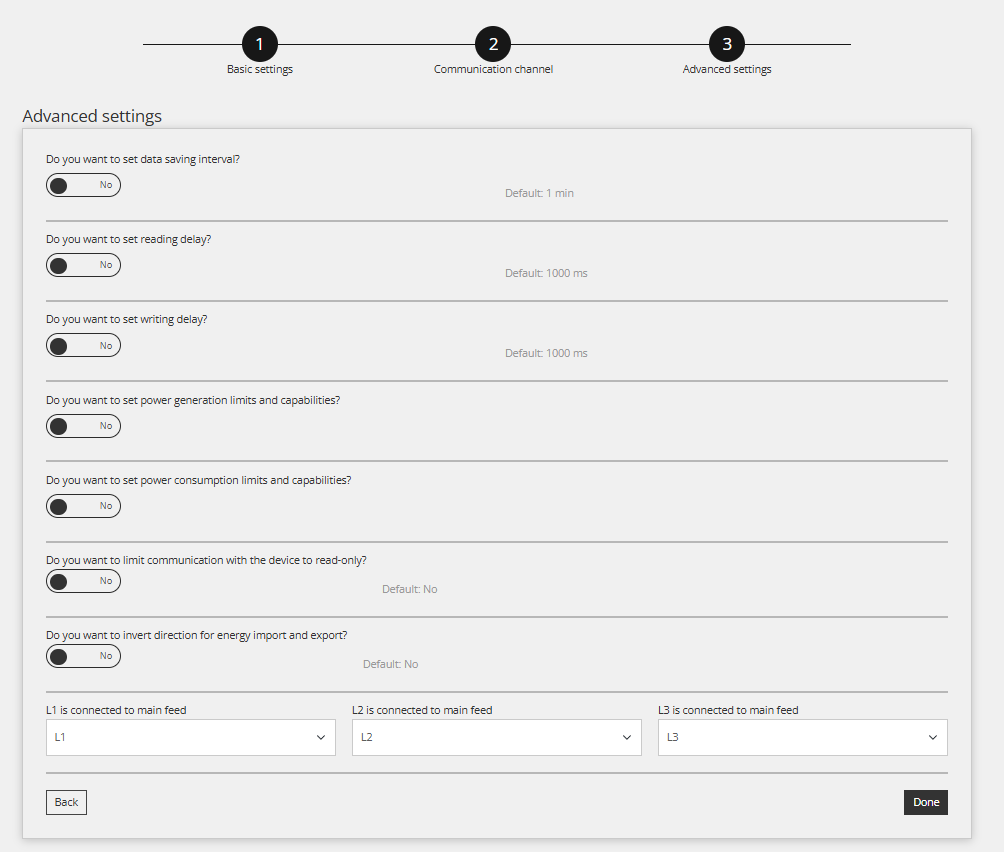

4.4 Configuración avanzada

Esta sección se utiliza si se deben satisfacer las necesidades especiales de la ubicación. De forma predeterminada, no es necesario cambiar nada en la configuración avanzada.

5. Lecturas del dispositivo

El propósito de este punto es mostrar cómo verificar las lecturas del dispositivo. Esto se hace en 'Dispositivo/Siemens IM350/150/Última medición'.

Una vez que el dispositivo se agrega correctamente a través del configurador, se puede monitorear a través de la aplicación en la nube Reduxi.
