Cómo conectar Pixii PowerShaper y Home (TCP/IP y RS485) al Reduxi Controller
Conecte Pixii PowerShaper y Pixii Home al Reduxi Controller mediante Modbus TCP/IP o Modbus RTU sobre RS485.
Descripción en texto de esta imagen

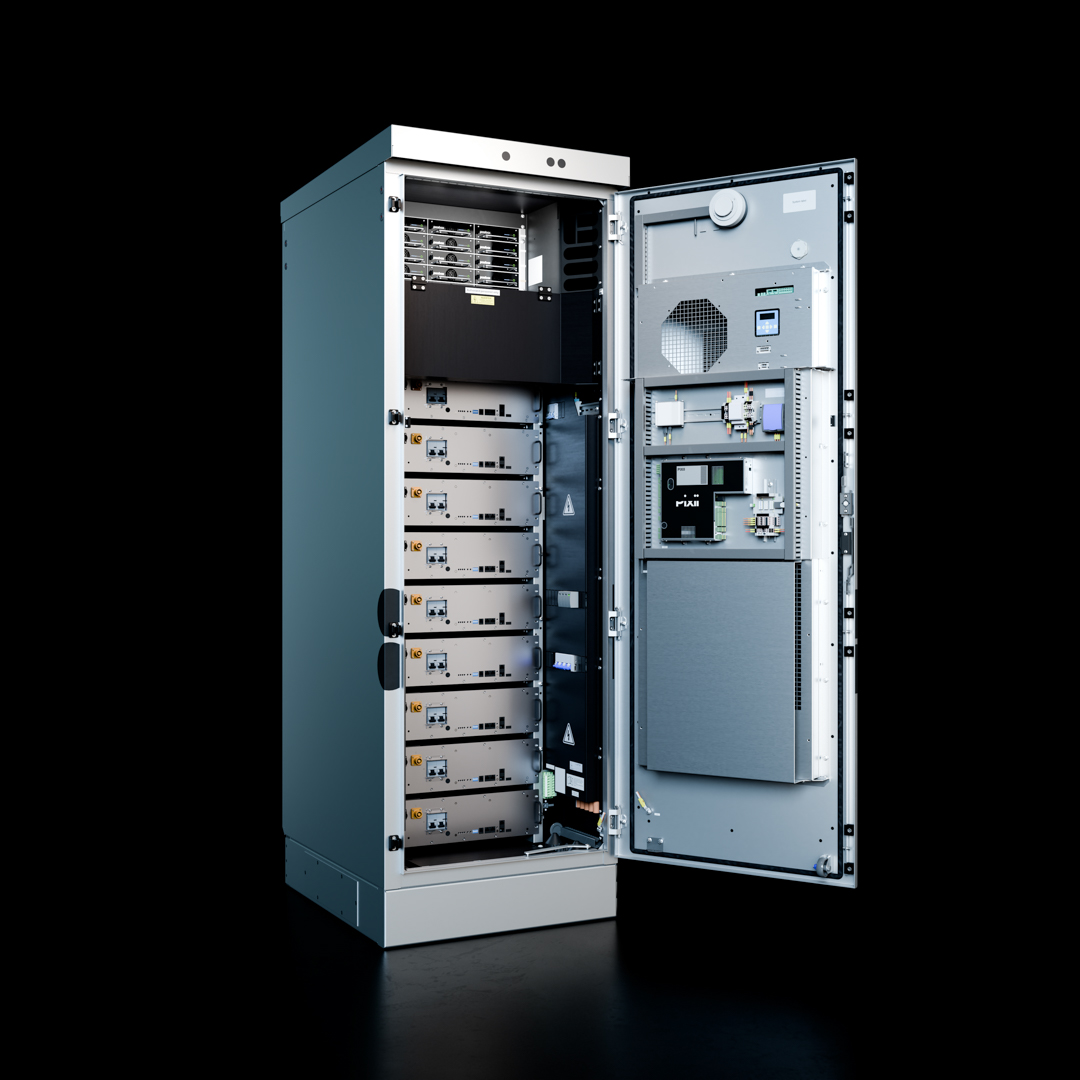

Foto de un armario de baterías alto, gris y de pie sobre un fondo negro con suelo reflectante. La puerta del armario está abierta hacia la derecha. En el interior, el compartimento izquierdo muestra una pila de módulos de batería en filas, con equipos de control encima; el interior de la puerta lleva una rejilla redonda de ventilador o de ventilación y otros equipos. No hay texto ni etiquetas legibles. El pie de imagen existente lo denomina armario de baterías Pixii PowerShaper (imagen del fabricante).
1 Documentación técnica
Pixii PowerShaper y Pixii Home admiten dos métodos de comunicación Modbus independientes para la integración con el Reduxi Controller. Páginas del fabricante:
- Pixii PowerShaper – Página de producto del fabricante
- Pixii Home – Página de producto del fabricante
- Pixii document center – Hojas de datos y manuales del fabricante
2 Equipo necesario
Prepare lo siguiente. Utilice un solo método de comunicación a la vez.
- Reduxi Controller (instalado y en línea)
- Pixii PowerShaper o Pixii Home
- Acceso a la interfaz de usuario de Pixii (Pixii Home App para Pixii Home, interfaz web para PowerShaper)
- Modbus TCP/IP: cable Ethernet y una red local compartida por Pixii y el Reduxi Controller
- Modbus RTU sobre RS485: cable RS485 y acceso al interior del armario Pixii (Pixii Gateway, Serial COM4)
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Descripción general del sistema y cableado
3.1 Métodos de comunicación
Pixii PowerShaper y Pixii Home admiten dos métodos de comunicación independientes:
- Modbus TCP/IP sobre Ethernet
- Modbus RTU sobre RS485 (Serial COM4)
Solo se utiliza un método de comunicación a la vez. Depende del diseño de la instalación y de la infraestructura disponible.
3.2 Modbus TCP/IP
Modbus TCP/IP es el método recomendado y el más utilizado. Funciona sobre Ethernet. Pixii y Reduxi deben estar en la misma red IP. La puesta en servicio y la resolución de problemas son más sencillas.
- Conecte el Pixii PowerShaper o el Pixii Home a la red local con un cable Ethernet.
- Conecte el Reduxi Controller a la misma red local.
Ejemplos de conexión Ethernet:
Descripción en texto de esta imagen
Captura de pantalla de una página de instrucciones de instalación cortada en la parte superior, con tres viñetas: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Debajo: una foto desvaída del interior de un armario de equipos gris con dos unidades de rack con aletas disipadoras a la derecha. Una flecha roja señala una clavija de cable en una abertura redonda a la izquierda de la unidad superior. Un cable negro va desde la clavija hacia abajo hasta el zócalo del armario, en la parte inferior.
Descripción en texto de esta imagen
Imagen de instrucciones con tres viñetas en la parte superior: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Debajo: a la izquierda un dibujo de un armario gris alto y estrecho visto desde el frente izquierdo con la puerta abierta; un pequeño cuadrado rojo marca un punto en la parte superior derecha del interior del armario. Líneas rojas punteadas llevan desde el cuadrado hasta un gran primer plano enmarcado en rojo a la derecha. El primer plano muestra una placa de montaje con dos regletas de bornes etiquetadas -X9 y -X10 (etiquetas pequeñas), un pequeño conector o clavija negra encima y un componente amarillo en la parte superior. El cuadrado rojo marca el lugar del conector Ethernet.
Descripción en texto de esta imagen
Diagrama de conexión de un armario, un conmutador de red y un Reduxi Controller. A la izquierda: una foto desvaída del interior de un armario gris con un pequeño conector negro en el borde superior. Un cable de red gris va desde ese conector hasta un conmutador de red industrial negro con ocho puertos RJ45 en el centro (dos filas de cuatro). Un segundo cable gris va del conmutador a un Reduxi Controller oscuro a la derecha (logotipo reduxi, conector enchufable negro abajo a la derecha). No hay etiquetas de texto aparte del logotipo de reduxi.
3.3 Modbus RTU sobre RS485
Utilice Modbus RTU sobre RS485 cuando Ethernet no esté disponible o se necesite un bus industrial serie. Es una conexión serie, requiere acceso al armario y utiliza el Serial COM4 del Pixii Gateway.
Descripción en texto de esta imagen
Diagrama de un documento del fabricante que muestra un módulo Pixii Gateway negro con regletas de bornes enchufables verdes, en dos vistas, con líneas de referencia y etiquetas rojas. Primera vista (pie Figure 2.2 Left side view): etiquetas de las regletas de bornes del borde izquierdo, de arriba abajo: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. El logotipo de Pixii está impreso en el módulo. Segunda vista (módulo girado, parte superior cortada en el borde superior de la segunda sección): etiquetas USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In y Earthing screw (que señala la esquina inferior izquierda).
- RS485 se encuentra en el Pixii Gateway
- Punto de conexión: Serial COM4
- Acceso físico: dentro del armario Pixii
- Referencia: Figure 2.3 – Right side view (Serial COM4)
4 Configuración del dispositivo en Pixii
Configure solo la sección del método que utilice: 4.1 a 4.3 para Modbus TCP/IP, 4.4 a 4.6 para Modbus RTU sobre RS485.
4.1 Ajustes de red (Modbus TCP/IP)
Entre en la interfaz de usuario de Pixii (Pixii Home App para Pixii Home, interfaz web para PowerShaper) y vaya a Communication → Network settings.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de Pixii. Menú oscuro izquierdo titulado Menu: Service Settings (resaltado), System, Battery, Converters, Meter, Communication (enmarcado en cian), Gateway, Setup guides, Phone view, Logout. Zona principal, fila superior: Status (marca verde), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Tres indicadores: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Sources: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Recuadro Battery: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Loads: P: -4241 W. Cabinet status: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Logotipo de Pixii. Debajo: un gráfico de líneas History con la leyenda Battery voltage, SoC, PowerShaper, Meter power y ejes de tensión de la batería (0 a 64), SoC (0 a 120) y potencia (-10k a 10k). Pestañas en la parte inferior: Overview, Voltages.
Configure:
- Dirección IP (se recomienda IP estática)
- Máscara de subred
- Puerta de enlace (si es necesaria)
Anote la dirección IP de Pixii. La necesitará para la configuración en Reduxi.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de Pixii, página Network setting. Menú oscuro izquierdo: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Encabezado: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Campos: Type: DHCP (lista desplegable en gris); Name: Wired connection 1; Host name; Address (ipv4), enmarcado por un rectángulo cian; Mask; Gateway; Obtain DNS server address automatically: casilla sin marcar; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Botones: Edit, Save (en gris).
4.2 Modbus TCP
Vaya a Menu → Communication → Modbus y establezca:
| Parámetro | Valor |
|---|---|
| Enabled | Yes |
| Tipo | TCP/IP |
| TCP Port |
502 (predeterminado) |
Guarde los ajustes.
Descripción en texto de esta imagen
Captura de pantalla de una interfaz web de Pixii. Menú oscuro izquierdo titulado Communication con las entradas: Back, TCP/IP, MQTT, HTTPS (con un icono de nube), E-mail, SMS, Serial ports, Modbus (resaltado con un marco cian), Certificates, Multicabinet. Texto del encabezado: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Panel principal titulado Modbus setting: Enabled: marcada; Type: TCP/IP v4 (lista desplegable verde); Msg. lifetime: 60; Listen to all: marcada; TCP/IP client port: en gris, valor; Multicabinet regulation type: Multiple Services. Botones: Save, Set default.
4.3 Tipo de regulación multiarmario (obligatorio para Modbus TCP)
Vaya a Menu → Communication → Modbus. Hay dos opciones disponibles:
Multiple Services
- La lógica de control interna de Pixii está activa
- Reduxi actúa como sistema de supervisión
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de Pixii, página Service Settings, encabezado Site: Tolvmansgatan – Home, Logged in as: installer. Menú oscuro izquierdo Menu (cortado a la izquierda): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Lista desplegable de perfil: None, cuadrado verde, botón Set, recuadro gris que muestra None. Lista Unused services con flechas de reproducción: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. La lista de la derecha, con el encabezado Run by priority, Enable services (casilla marcada), está vacía y enmarcada por un rectángulo rojo. Botones: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi asume el control total
- Pixii funciona como dispositivo controlado
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de Pixii. Menú oscuro izquierdo titulado Communication: Back, TCP/IP, MQTT, HTTPS (con icono de nube), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Encabezado: Site: PIXII Vassundavägen 178, Logged in as: installer. Panel Modbus setting: Enabled: marcada; Type: TCP/IP v4 (lista desplegable verde); Msg. lifetime: 60; Listen to all: marcada; TCP/IP client port: recuadro gris; Multicabinet regulation type: Simple. Botones: Save, Set default.
Para que el sistema responda correctamente, active Demand Response. Haga clic en el botón de reproducción (muévalo hacia la derecha) y guarde el ajuste.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de Pixii, en dos partes. Menú oscuro izquierdo titulado Communication: Back, TCP/IP, MQTT, HTTPS (con icono de nube), E-mail (resaltado en claro), SMS, Serial ports, Modbus, Certificates, Multicabinet. Encabezado: Site: Lärlingsgatan 16, Logged in as: installer. Página Service Settings: lista desplegable de perfil: None, un cuadrado verde, botón Set y un recuadro gris que muestra None. Lista izquierda Unused services con flechas de reproducción: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Lista derecha con el encabezado Run by priority, Enable services (casilla marcada): una entrada Demand response con un cuadrado de parada, flechas arriba y abajo y una marca verde. Ambas listas tienen una barra de desplazamiento horizontal. Botones en la parte inferior: Save, Refresh (con contorno), Guide, Back.
4.4 Función multiarmario (obligatoria para RS485)
Vaya a System → General settings.
| Sistema | Multicabinet role |
|---|---|
| Sistema de un solo armario | Cliente |
| Sistema multiarmario | Un armario: Master. Todos los demás: Client. |
4.5 Puerto serie (RS485)
Vaya a Menu → Communication → Serial ports. Seleccione la pestaña Serial Port 4 (COM4) y configure:
| Parámetro | Valor |
|---|---|
| Enabled | Yes |
| Velocidad en baudios | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Guarde los ajustes.
4.6 Modbus RTU
Vaya a Menu → Communication → Modbus y establezca:
| Parámetro | Valor |
|---|---|
| Enabled | Yes |
| Tipo | RS485 RTU |
| Message lifetime | 60 |
| Serial port identity | 4 |
| Serial Modbus address |
1 (un solo armario) |
| Multicabinet regulation type | simple |
En sistemas multiarmario, cada armario necesita una dirección Modbus única.
Guarde los ajustes.
5 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
6 Añadir Pixii al Reduxi Controller
Este paso es el mismo para ambos métodos de comunicación, salvo por el tipo de conexión seleccionado.
6.1 Ajustes básicos
Inicie sesión en el Reduxi Configurator (véase Punto 5) y haga clic en + Add device.
Descripción en texto de esta imagen
Captura de pantalla de la barra lateral izquierda del Reduxi Configurator. Arriba: logotipo de reduxi con el texto CONFIGURATOR. Secciones contraídas: Devices (icono de más) y Strategies (icono de más). Debajo, dos botones juntos: Add device (icono de más, marcado con un recuadro azul de resalte) y Add strategy (icono de más). Debajo de ellos, dos entradas: Settings y Profile. La zona a la derecha de la barra lateral está en blanco.
En el primer paso, defina los ajustes básicos:
- Tipo de dispositivo:
Battery - Type:
Pixii PowerShaperoPixii Home - Name: un nombre a su elección
Descripción en texto de esta imagen
Captura de pantalla del asistente de añadir dispositivo del Reduxi Configurator, paso 1 de 3. Barra de progreso con tres pasos: 1 Basic settings (activo, círculo negro), 2 Communication channel (gris), 3 Advanced settings (gris). Título: Basic settings. Campos: Device type * : desplegable vacío; Type * : desplegable vacío; Name * : campo de texto vacío. Botones: Back (abajo a la izquierda), Next (abajo a la derecha, oscuro).
6.2 Ajustes de comunicación
Seleccione el tipo de comunicación y establezca los parámetros en consecuencia. Utilice los valores que estableció en Pixii (consulte el punto 4).
| Tipo de comunicación | Se utiliza para |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Descripción en texto de esta imagen
Captura de pantalla del asistente del Reduxi Configurator con tres pasos: 1 Basic settings (hecho, negro), 2 Communication channel (actual, negro), 3 Advanced settings (gris). Encabezado: Communication channel and device configuration. Connection *: TCP/IP. IP *: vacío. Port *: 502. Modbus unit ID *: 2, enmarcado por un rectángulo azul. Botones: Back, Test communication, Next (oscuro).
6.3 Probar la comunicación
Haga clic en Test communication en la parte inferior del asistente. Lee el Pixii una vez y no guarda nada. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
La prueba devuelve uno de dos resultados:
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo con el título "Test communication" y un botón de cierre (x) arriba a la derecha. Texto verde en el cuadro de contenido: "Successful readout from device". Valores enumerados: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Botón en la parte inferior derecha: Close.
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo titulado Test communication (X de cierre arriba a la derecha). Primer recuadro: Unable to communicate with device. Segundo recuadro con texto rojo: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Botón: Close (oscuro).
6.4 Ajustes avanzados
Los ajustes avanzados son opcionales. Dependen de las necesidades de la ubicación en la que esté instalado el Reduxi Controller. Cuando termine todos los ajustes avanzados, pulse Done en la parte inferior derecha.
Descripción en texto de esta imagen
Captura de pantalla del asistente de añadir dispositivo del Reduxi Configurator, paso 3 de 3 (Advanced settings). Barra de progreso con tres círculos negros 1 Basic settings, 2 Communication channel, 3 Advanced settings (activo). Título: Advanced settings. Ocho preguntas de sí/no, cada una con un interruptor desactivado y una pequeña indicación del valor por defecto a la derecha: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (última pregunta, texto pequeño; Default: No). Fila inferior con tres desplegables: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Botones: Back (a la izquierda) y un botón oscuro a la derecha (etiqueta pequeña, dice Done).
7 Comprobar las lecturas y establecer el control
7.1 Ajustes de control de los dispositivos Pixii
El sistema Pixii se controla de una de dos maneras (consulte el punto 4, punto 4.3). Según la opción, establezca el control type correspondiente en el Reduxi Configurator para cada dispositivo Pixii que añada.
Para Multiple Services, configure el dispositivo en Devices – Pixii – Details – All settings como se muestra:
Descripción en texto de esta imagen
Captura de pantalla del Reduxi Configurator con dos paneles. Panel izquierdo Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Panel derecho Device configuration: Modbus unit ID *: 1. Is PV installed? *: interruptor en No. Control mode *: EMS by Pixii (Multiple Services), con el texto de ayuda gris Select control mode of inverter.
Para Simple Modbus, configure el dispositivo en Devices – Pixii – Details – All settings como se muestra:
Descripción en texto de esta imagen
Captura de pantalla del Reduxi Configurator con dos paneles. Panel izquierdo Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Panel derecho Device configuration: Modbus unit ID *: 1. Is PV installed? *: interruptor en No. Control mode *: EMS by setpoint (Simple Modbus), con el texto de ayuda gris Select control mode of inverter.
7.2 Últimas mediciones
Una vez establecida la comunicación, compruebe los valores en Devices – Pixii PowerShaper en el Reduxi Configurator como prueba adicional.
Descripción en texto de esta imagen
Captura de pantalla de la página del dispositivo Reduxi de una bomba de calor, pestaña Last measurements (pestañas: Last measurements, Analysis, Archive; una lista desplegable y un icono de actualización arriba a la derecha). Mosaicos superiores: "Control type" con los botones Auto (oscuro) y Manual (resaltado en verde azulado, seleccionado); un segundo mosaico con una fila de cuatro botones pequeños, uno resaltado en verde azulado (etiquetas pequeñas: Off.). Tarjeta "Current": tres valores 0.55, 0.57, 0.59 (etiquetas de fase y unidades pequeñas). Tarjeta "Power": tres valores 0.4, 0.0, 0.4. Tarjeta "Energy": un valor 78.7. Tarjeta "Other": filas con los valores OFF, MANUAL, OFF, OFF, ON. Tarjeta "Settings": valores de tensión 246.00, 244.40, 246.30. Cada valor tiene una pequeña marca de tiempo.
7.3 Activar el control por Reduxi
Para el control avanzado de la batería, integre el dispositivo en la estrategia del sistema Reduxi. En Devices – Pixii PowerShaper o Pixii Home en el Reduxi Configurator, establezca el control type en AUTO. Solo entonces los comandos de la estrategia afectan a la batería.
Para lograr la máxima flexibilidad y reducir los costes de energía con precios y tarifas dinámicos, defina una estrategia como se describe en Estrategias para Reduxi Controller.
Después de añadir el dispositivo, también puede supervisarlo y controlarlo mediante la aplicación Reduxi.
✓ Resumen
Preparación (puntos 1–3): Lea las páginas del fabricante y elija un método: Modbus TCP/IP sobre Ethernet (recomendado) o Modbus RTU sobre RS485 en Serial COM4.
Pixii (punto 4): Establezca los ajustes de red y de Modbus en Pixii. TCP: dirección IP, puerto 502, Multicabinet regulation type. RTU: Multicabinet role, puerto serie 4 con 19200 baudios y ajustes de Modbus.
Añadir a Reduxi (puntos 5–6): Abra el Configurator y añada el dispositivo con el tipo Pixii PowerShaper o Pixii Home. Seleccione TCP/IP o Serial RS485. Ejecute Test communication.
Puesta en marcha (punto 7): Establezca el control type para su opción de Pixii, compruebe Last measurements y establezca el control type en AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe que Pixii y el Reduxi Controller están en la misma red IP y que la dirección IP y el puerto 502 son correctos (TCP). Para RTU, compruebe que los ajustes del puerto serie de Pixii coinciden con los de Reduxi (consulte el punto 4). |
| La comunicación Modbus no funciona | Reinicie Pixii. |
| Hay que cambiar el Multicabinet regulation type | Solo el soporte de Pixii puede cambiar el Multicabinet regulation type. |
| Los comandos de Reduxi no tienen efecto en Pixii | Compruebe que Demand Response está activado para Simple Modbus (consulte el punto 4) y que el control type en Reduxi es AUTO (consulte el punto 7). |
| No se encuentra la conexión RS485 | RS485 está en el Pixii Gateway, Serial COM4, dentro del armario Pixii. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
