Conecte y configure el controlador Pixii Powershaper y Home Reduxi (TCP/IP y RS485)

1. Visión general

Pixii PowerShaper y Pixii Home admiten dos métodos de comunicación Modbus independientes para la integración con el controlador Reduxi:

Modos de comunicación compatibles:

• Modbus TCP/IP sobre Ethernet
• Modbus RTU sobre RS485 (COM4 serie)

Solo se utiliza un método de comunicación a la vez, dependiendo del diseño del sitio y la infraestructura disponible.

2. Opción de Comunicación A – Modbus TCP/IP

2.1 Descripción

Modbus TCP/IP es el método de comunicación recomendado y más comúnmente utilizado.

Características:

• Comunicación por Ethernet
• Pixii y Reduxi deben estar en la misma red IP
• Puesta en marcha y solución de problemas más sencillas

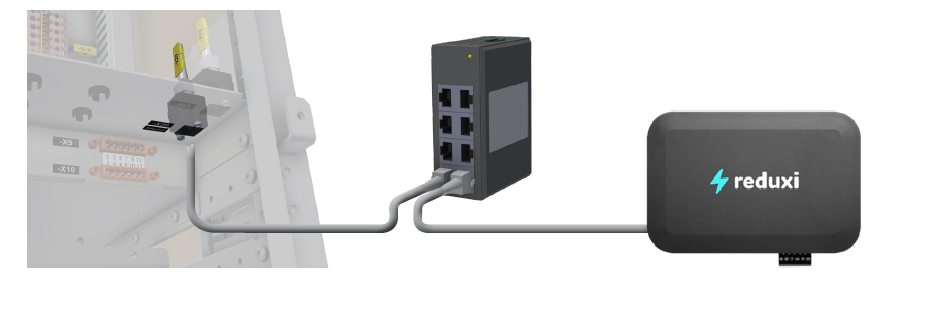

2.2 Conexión Física – Modbus TCP/IP

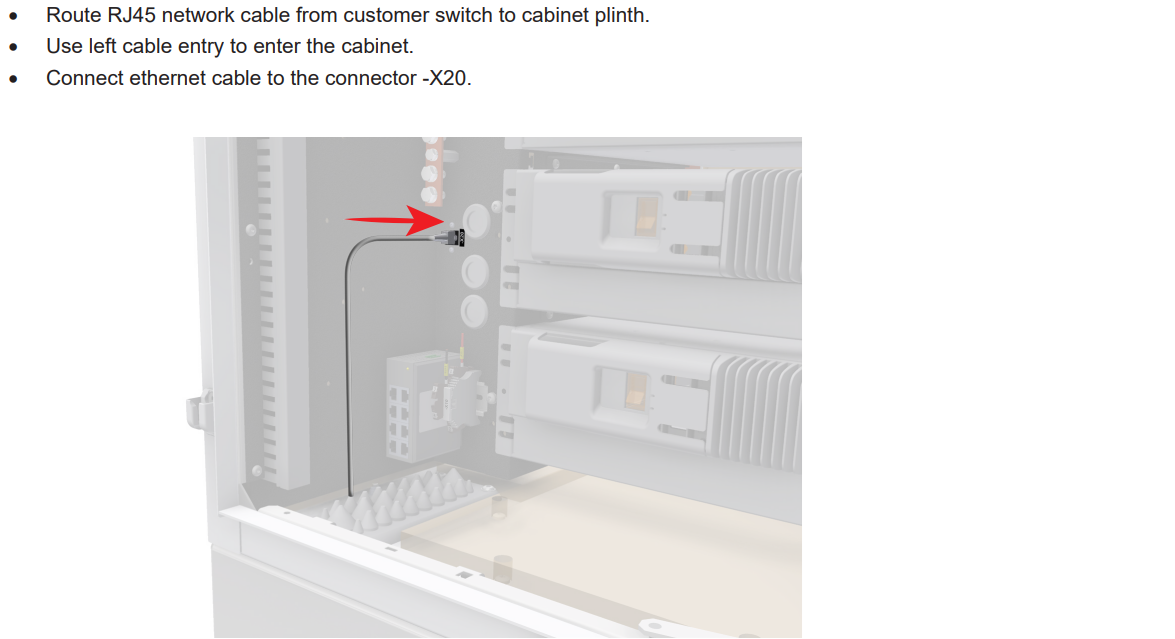

1. Conecte el Pixii PowerShaper / Pixii Home a la red local utilizando un cable Ethernet.
2. Conecte el controlador Reduxi a la misma red local.

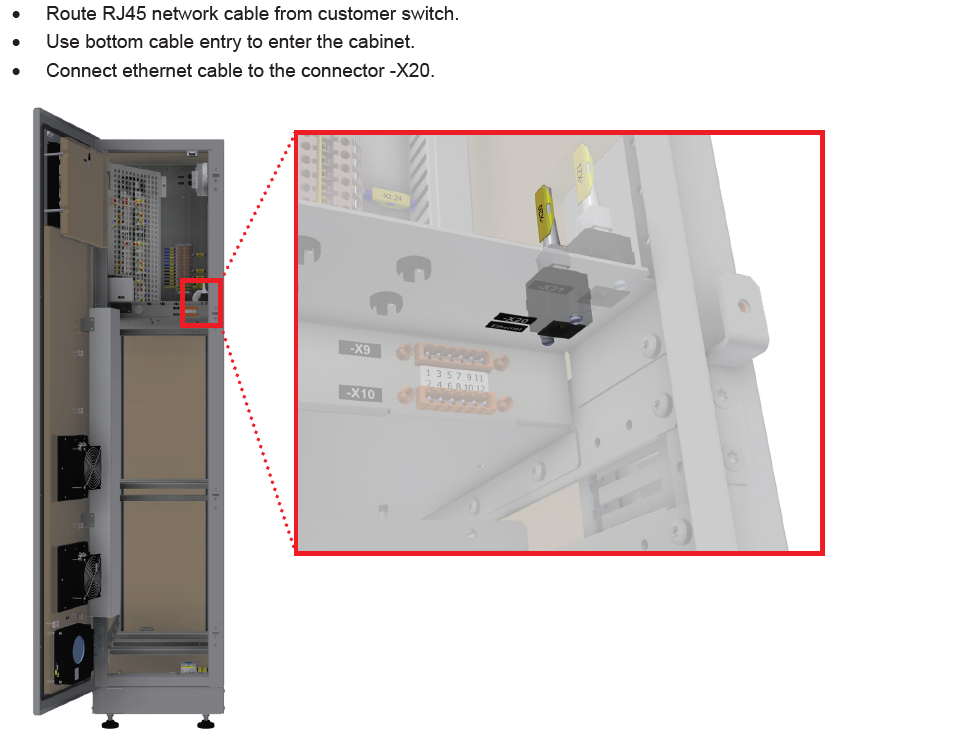

Ejemplos de conexión Ethernet:

• Pixii PowerShaper

• Pixii Home

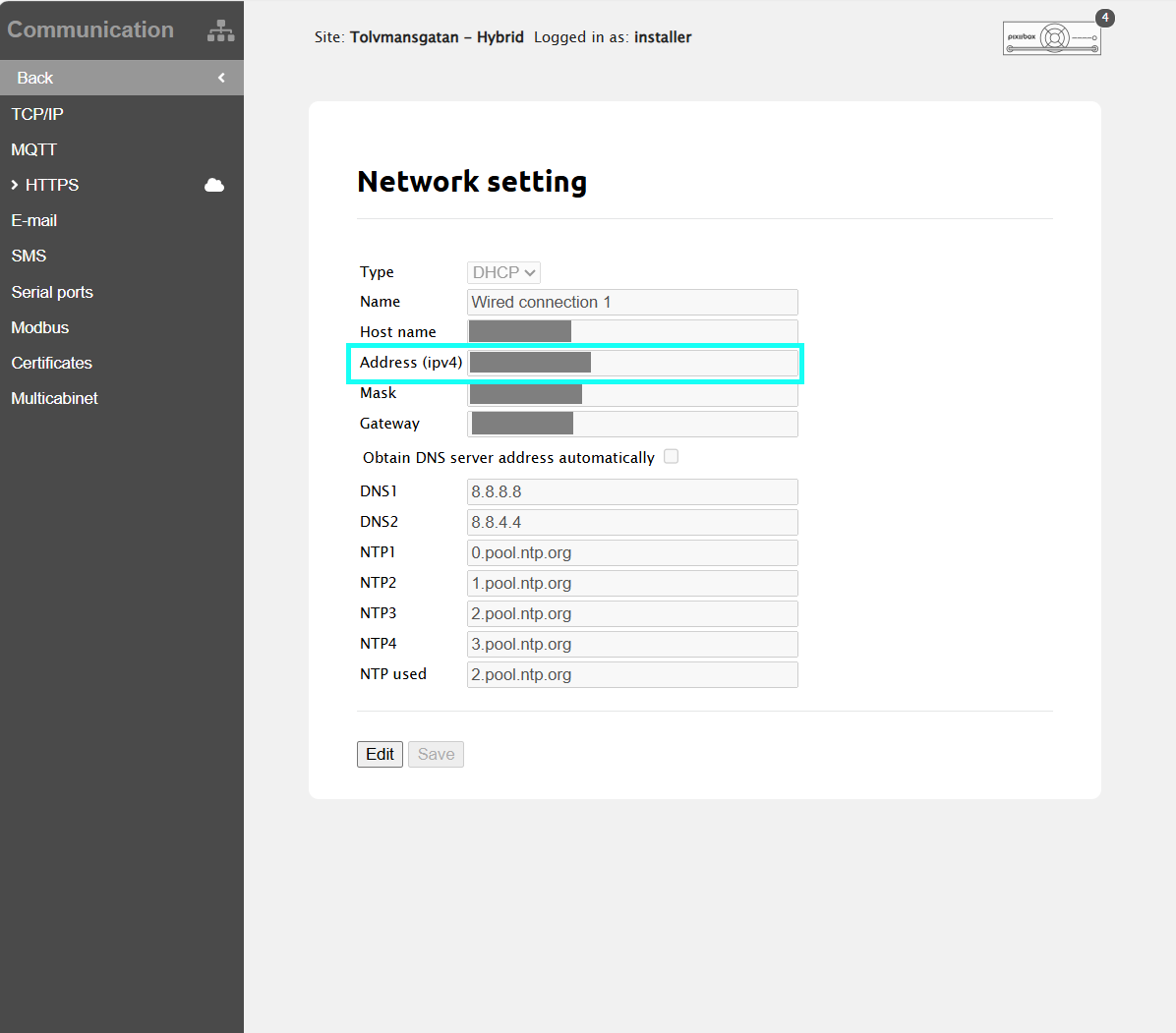

2.3 Configuración de Red (Pixii)

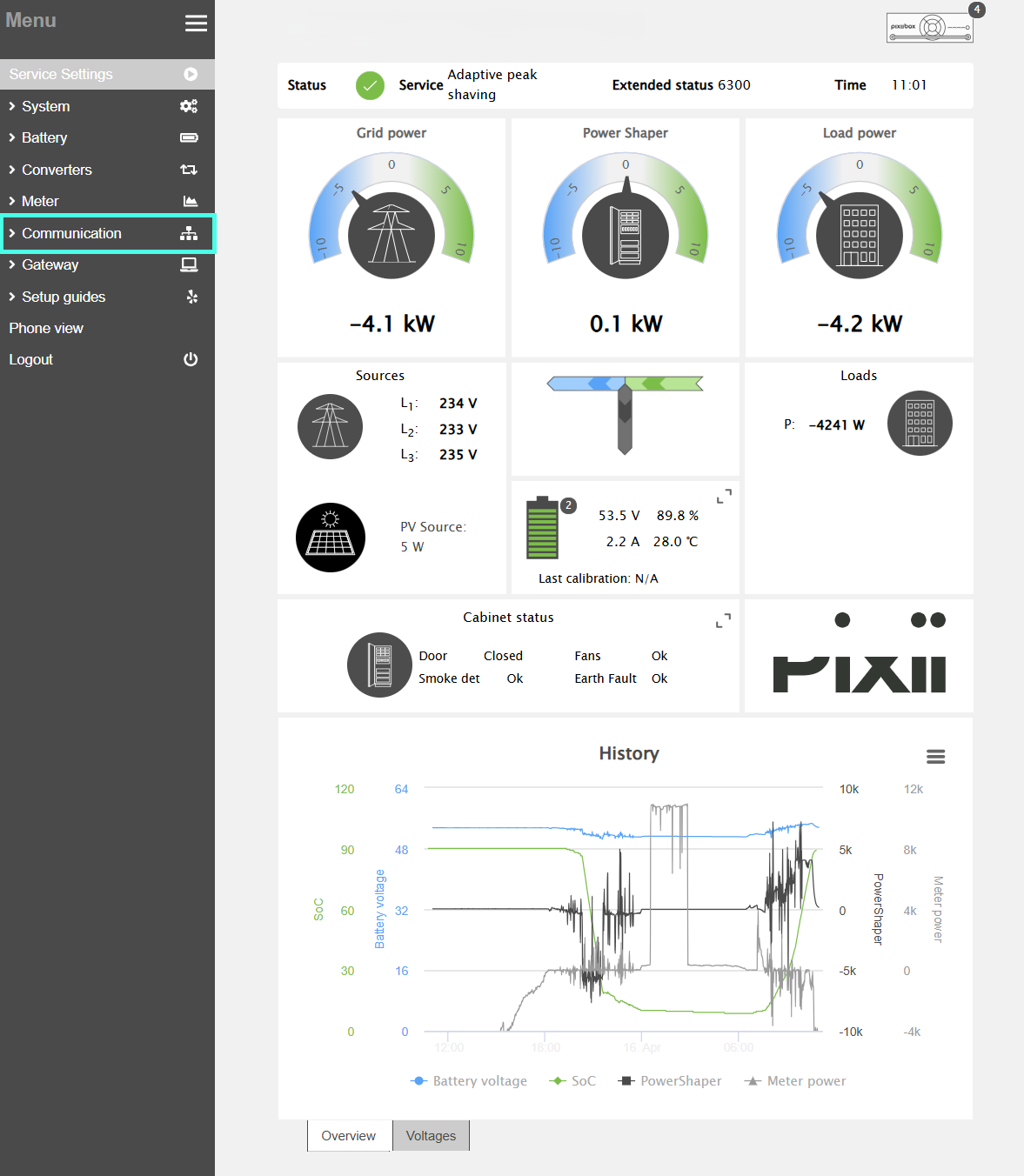

1. Acceda a la interfaz de usuario de Pixii
   (Pixii Home App para Pixii Home, Interfaz Web para PowerShaper)
2. Navegue a:

Comunicación → Ajustes de red

3. Configurar:

• Dirección IP
  → Se recomienda IP estática
• Máscara de subred
• Puerta de enlace (si es necesario)

4. Registre la dirección IP de Pixii para la configuración de Reduxi.

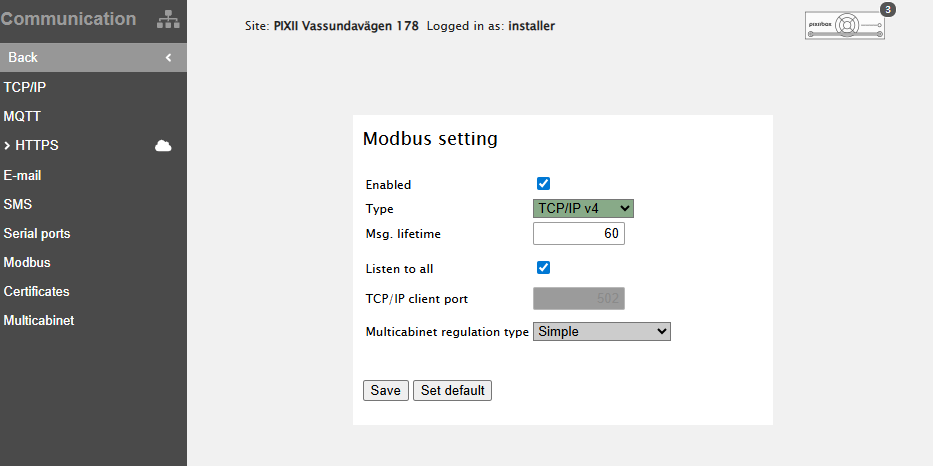

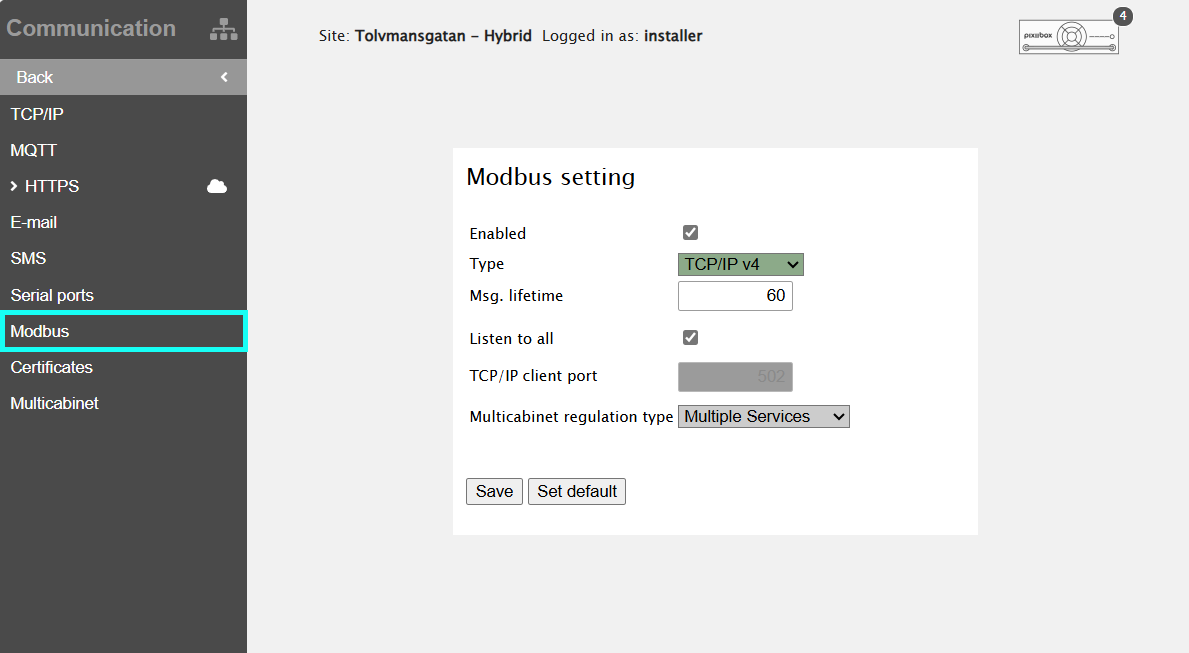

2.4 Configuración Modbus TCP (Pixii)

1. Navegue a:

Menú → Comunicación → Modbus

2. Establezca:

• Activado: Sí
• Tipo: TCP/IP
• Puerto TCP: 502 (predeterminado)

3. Guarde la configuración.

2.5 Tipo de Regulación Multigabinete (Requerido para Modbus TCP)

Navegue a:

Menú → Comunicación → Modbus

Hay dos opciones disponibles:

Múltiples Servicios

• La lógica de control interno de Pixii está activa
• Reduxi actúa como sistema supervisor

Modbus Simple

• Reduxi toma el control total
• Pixii opera como un dispositivo controlado

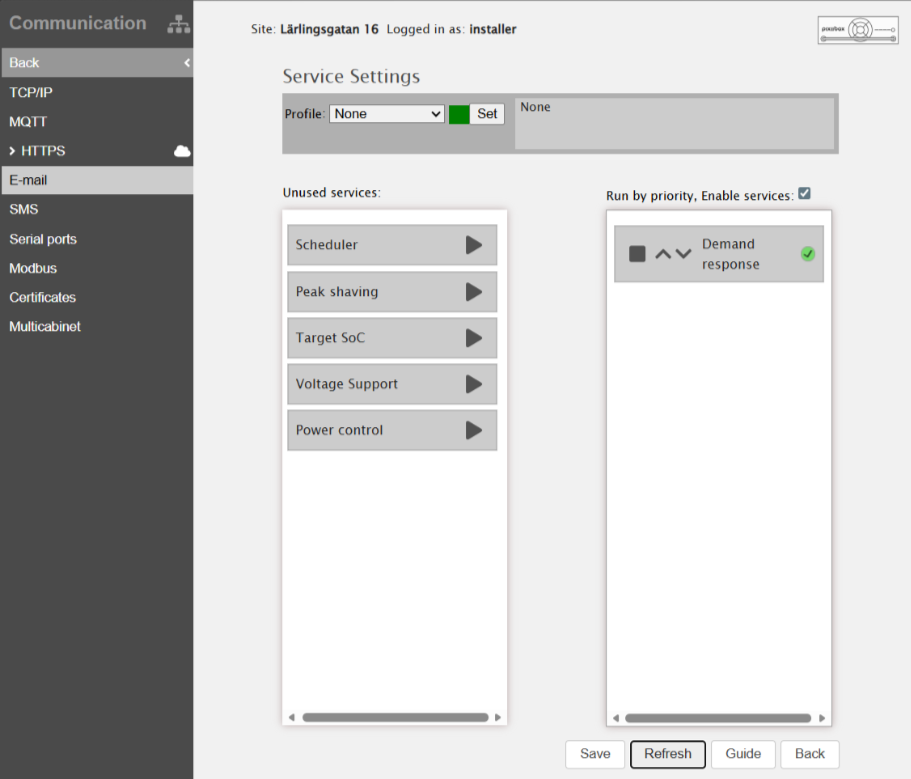

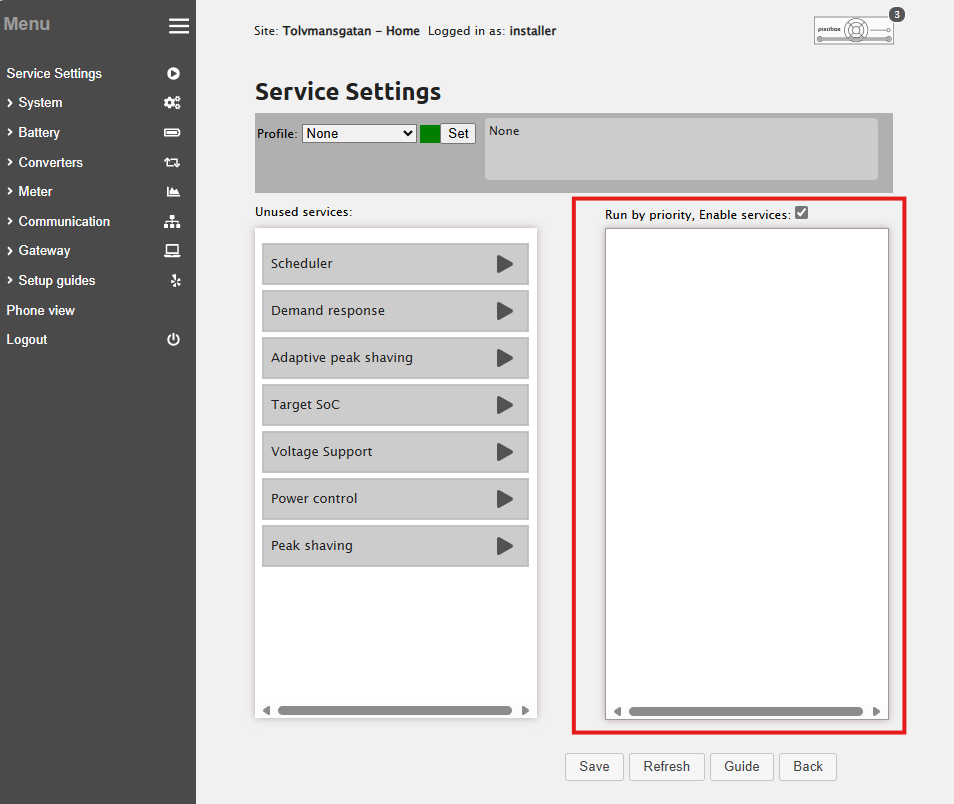

Para habilitar la respuesta adecuada del sistema, se tuvo que activar la Respuesta a la Demanda. Esto se hace haciendo clic en el botón de reproducción (moviéndolo hacia la derecha) y luego guardando la configuración.


Si la comunicación Modbus no funciona correctamente, reinicie PIXII.

Nota:
El cambio del tipo de regulación Multicabinet solo puede ser aplicado por el soporte de Pixii.

3. Opción de Comunicación B – Modbus RTU sobre RS485

3.1 Descripción

Modbus RTU sobre RS485 se utiliza cuando:

• Ethernet no está disponible
• Se requiere un bus industrial serie

Características:

• Comunicación serie
• Requiere acceso al gabinete
• Utiliza el Gateway Pixii COM4 serie

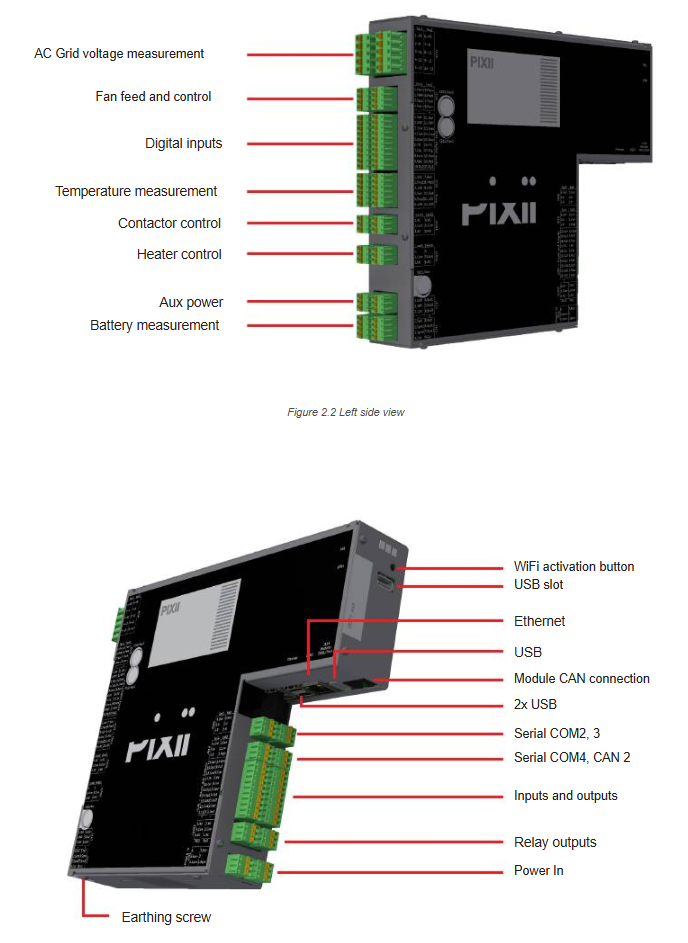

3.2 Ubicación Física de RS485

• RS485 se encuentra en el Gateway Pixii
• Punto de conexión: COM4 serie
• Acceso físico: dentro del gabinete Pixii
• Referencia: Figura 2.3 – Vista lateral derecha (COM4 serie)

3.3 Configuración del Rol de Multigabinete (Requerido para RS485)

Navegue a:

Sistema → Ajustes generales

Sistema de un solo gabinete:

• Rol de multigabinete: Cliente

Sistema de múltiples gabinetes:

• Un gabinete: Maestro
• Todos los demás: Cliente

Nota:
El rol de múltiples gabinetes es independiente de los roles maestro/esclavo Modbus.
Pixii es siempre un esclavo Modbus.

3.4 Configuración del puerto serie (RS485)

Navegue a:

Menú → Comunicación → Puertos serie

Seleccione la pestaña Puerto serie “4” (COM4) y configure:

Guarde la configuración.

3.5 Configuración Modbus RTU

Navegue a:

Menú → Comunicación → Modbus

Establezca:

Para sistemas de múltiples gabinetes:

• Cada gabinete debe utilizar una dirección Modbus única.

Guarde la configuración.

4. Añadiendo Pixii al Controlador Reduxi

Este paso es idéntico para ambas opciones de comunicación, excepto por el tipo de conexión seleccionado.

4.1 Añadir dispositivo

Inicie sesión en el configurador de Reduxi y seleccione Añadir dispositivo.

4.2 Ajustes básicos del dispositivo

• Tipo de dispositivo: Batería
• Tipo: Pixii PowerShaper o Pixii Home
• Nombre: Definido por el usuario

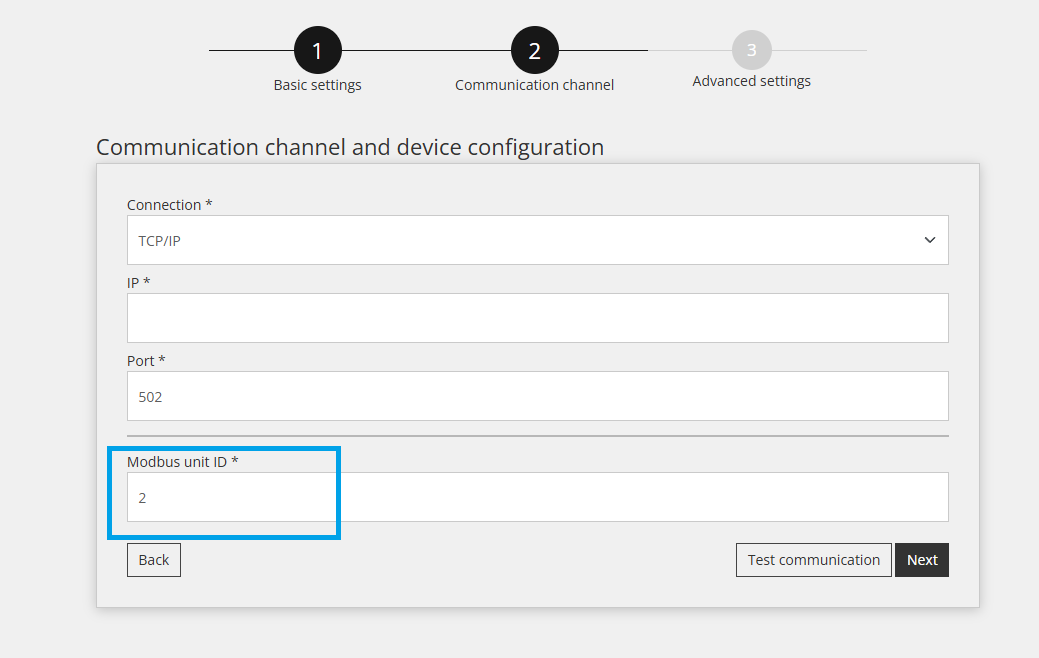

4.3 Selección del canal de comunicación

Seleccione el tipo de comunicación:

• TCP/IP → para Modbus TCP
• Serie RS485 → para Modbus RTU

Configure los parámetros correspondientemente.

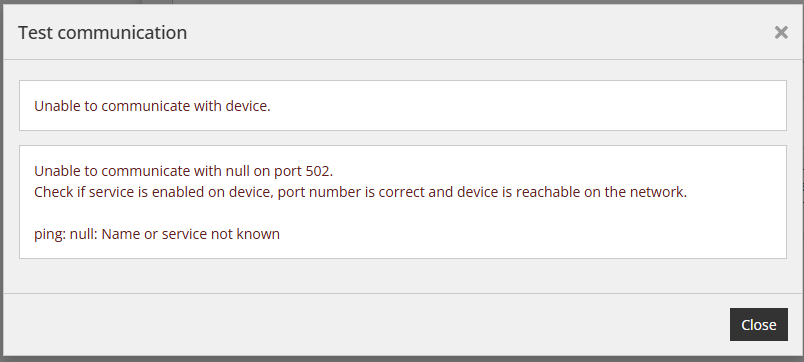

4.4 Prueba de comunicación

Use Probar comunicación.

Resultados posibles:

• ✅ Comunicación exitosa
• ❌ Comunicación fallida

5. Ajustes avanzados

La configuración avanzada es arbitraria y depende de las necesidades específicas de la ubicación donde está instalado el controlador Reduxi. Después de finalizar todos los ajustes avanzados, presione el botón "Hecho" en la parte inferior derecha.

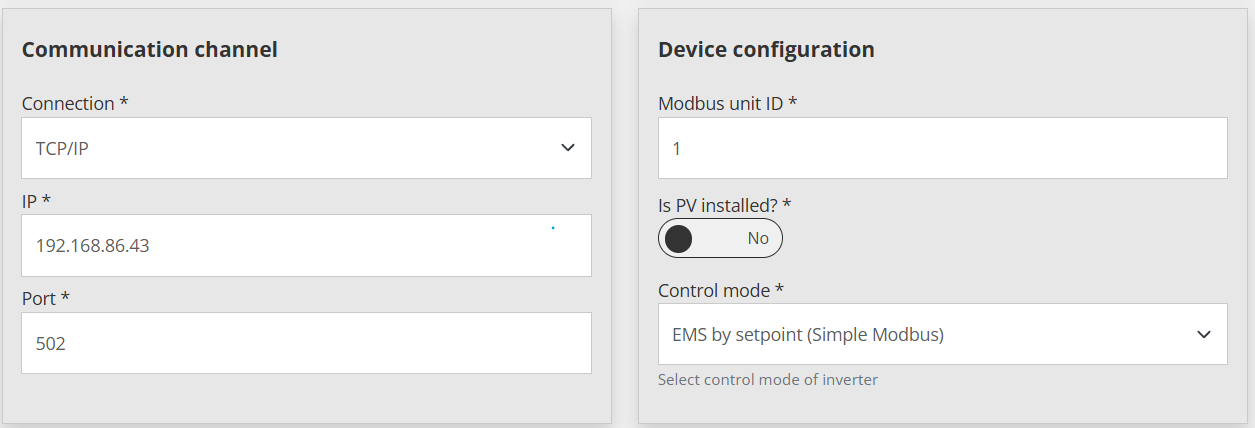

6. Configuración/definición de control para dispositivos PIXII en el configurador Reduxi

El control del sistema PIXII se puede realizar con dos opciones, como se describe en el punto 3.3, Ajustes Modbus de PIXII. Dependiendo de la opción utilizada, el usuario también debe ser consciente de que el tipo de control adecuado debe definirse en el configurador Reduxi para cada dispositivo PIXII que se agregue al sistema.

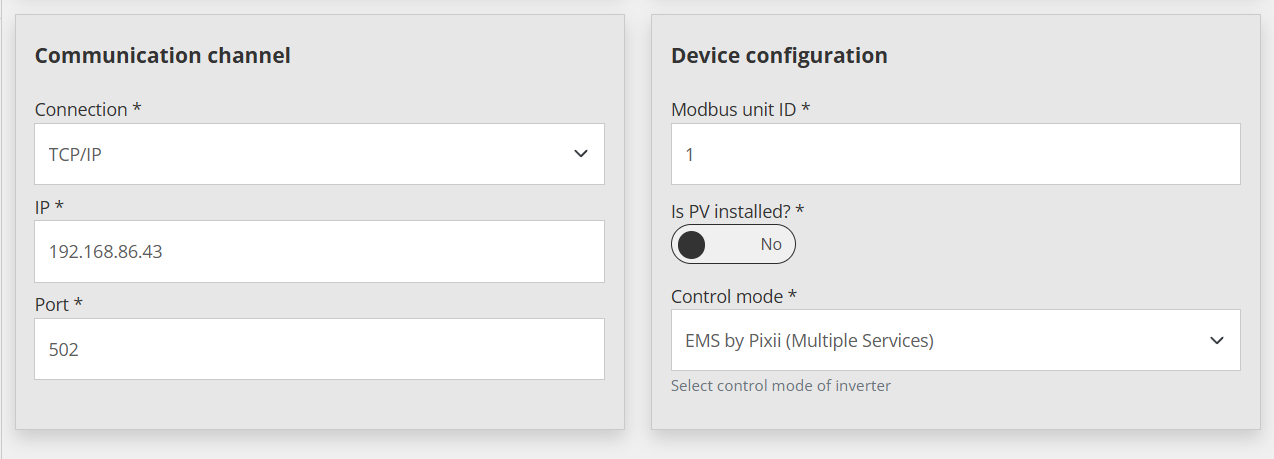

En caso de que el dispositivo Múltiples Servicios en el menú Dispositivos/PIXII/Detalles/bajo todos los ajustes necesite ser configurado, como se muestra en la imagen a continuación:

En caso de que el dispositivo Modbus Simple en el menú Dispositivos/PIXII/Detalles/bajo todos los ajustes, necesite ser configurado, como se muestra en la imagen a continuación:

7. Últimas mediciones

Después de establecer con éxito la comunicación con el dispositivo recién agregado, sus valores se pueden verificar en Dispositivos/PIXII PowerSharper en el configurador de Reduxi como una prueba adicional.

Para un control avanzado de la batería, integre el dispositivo en la estrategia del sistema Reduxi. En Dispositivos/PIXII PowerSharper o Home en el configurador de Reduxi, el tipo de control debe establecerse en AUTO para que los comandos de estrategia afecten a la batería.

Para lograr la máxima flexibilidad y reducción de costos de energía con respecto al precio dinámico y las tarifas dinámicas, siga las instrucciones sobre cómo definir la estrategia en este enlace: Estrategias para el controlador Reduxi.

Después de agregar el dispositivo con éxito, también se puede monitorear y controlar a través de la aplicación Reduxi.
