Conecte Reduxi con Huawei SUN2000B C&I a través de Modbus TCP, lo que permite la gestión dinámica de tarifas, reduce los costos de energía y desbloquea ganancias a través del arbitraje del mercado energético.
1.Huawei SUN2000B C&I elementos para conexión
Enlace al manual de usuario del sistema inversor SUN2000-(50K, 75K, 80K, 150K)-MG:
https://support.huawei.com/enterprise/en/doc/EDOC1100278228
Enlace al manual del usuario del sistema de batería PCS2000MA:
https://support.huawei.com/enterprise/en/fusionsolar/pcs2000ma-pid-255740923
Enlace para el usuario del medidor inteligente DTSU666-H :
https://solar.huawei.com/en/professionals/all-products/DTSU666-H-100A
2. Huawei SUN2000B C&Conexión I y Activación Modbus TCP/IP y obtención de IP
2.1 Conectarse a Registrador inteligente Huawei SUN2000B
Toda la configuración y puesta en marcha se realizan a través del registrador inteligente Huawei SUN2000B, por lo que conectarse a él es crucial para los pasos adicionales que se describen a continuación.
Una descripción exacta de cómo conectarse al registrador inteligente Huawei SUN2000B está disponible en el enlace:

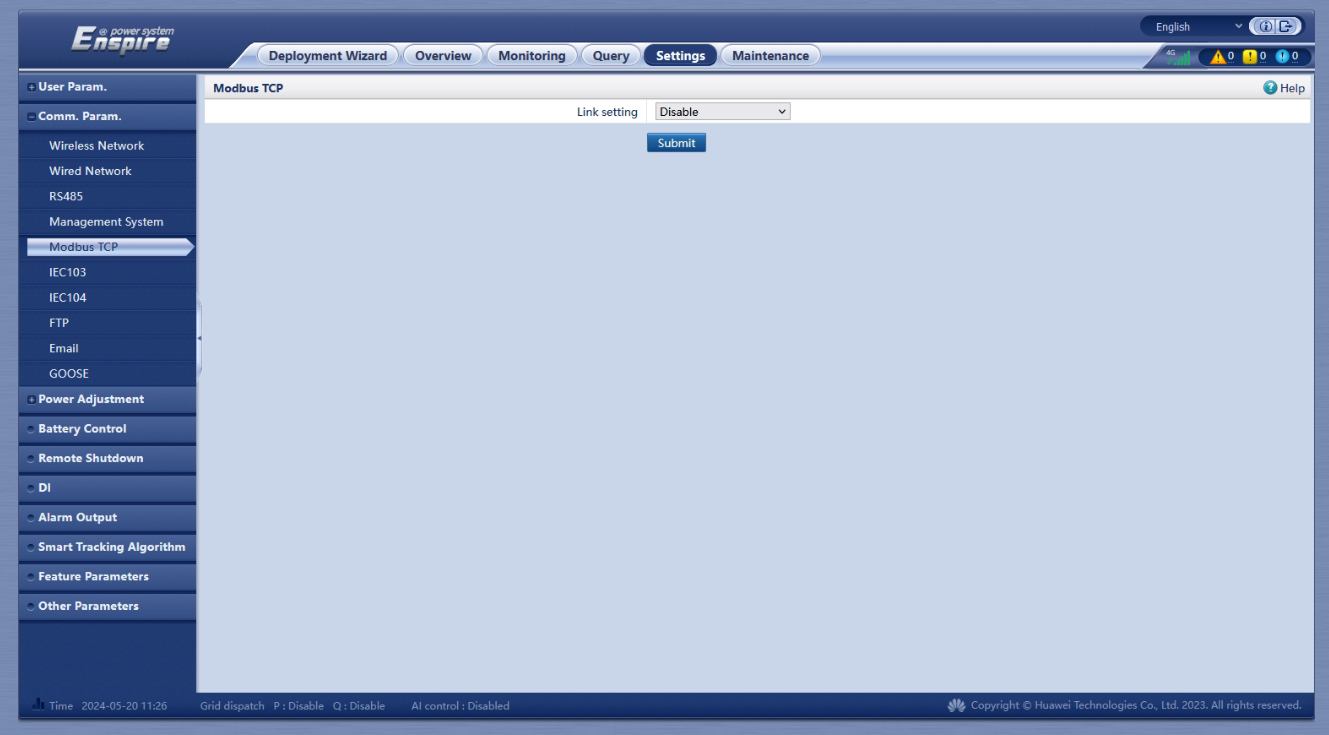

2.2 La activación se realiza en el menú Configuración/Modbus TCP:
El protocolo de comunicación para la transmisión de datos en el caso de Reduxi y Huawei SUN2000B C&I es Modbus TCP/IP, el cual debe estar activado en la aplicación del sistema de energía Enspire de Huawei.
- Configuración de Modbus TCP/IP, donde se configura:
- Configuración de enlaces. Permitir,
- Modo de dirección: Dirección lógica (debe establecerse en lógico!)
- Dirección del registrador: establece la dirección lógica del SmartLogger,
- Programación rápida: Deshabilitar.

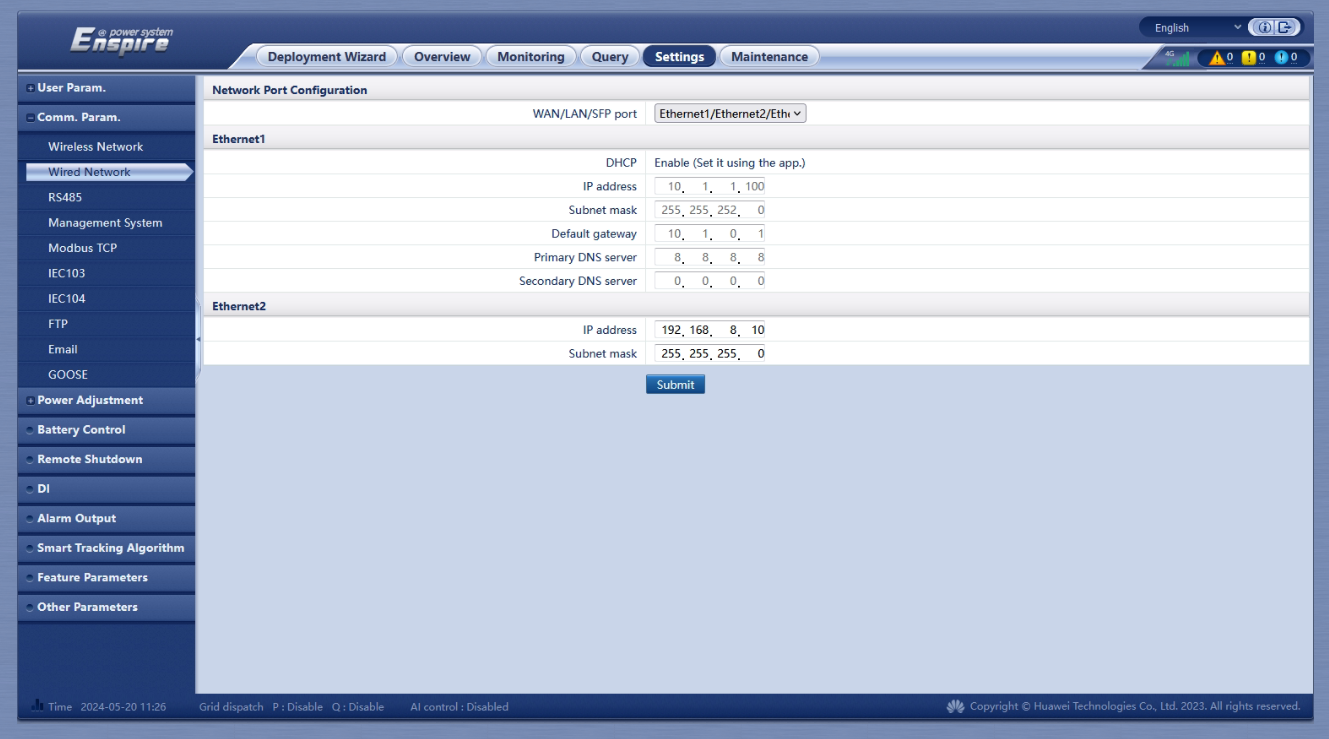

2.3 La IP del registrador Huawei SUN2000B se obtiene en el menú Configuración/Red cableada o inalámbrica:
3. Registrador inteligente Huawei SUN2000B Modbus ID para todos los elementos conectados

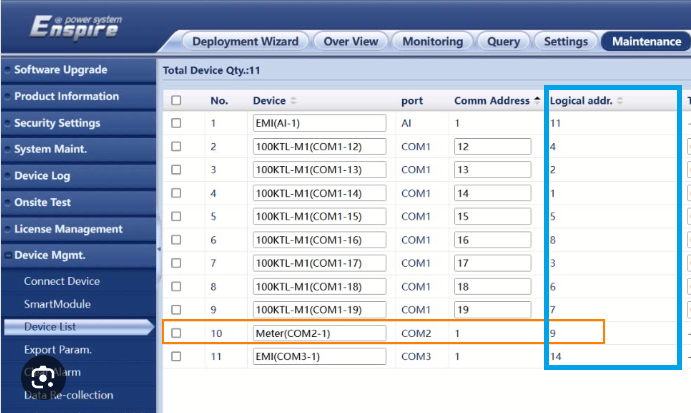

Todos los ID de Modbus (direcciones de Modus) esenciales para la configuración en el sistema Reduxi con respecto al punto 4.3 se obtienen en la aplicación Enspire en Mantenimiento/Lista de dispositivos:
3.1 C&I PCS2000MA Sistema de batería PCS y ESS Identificadores de Modbus (explicación adicional para el sistema de batería)

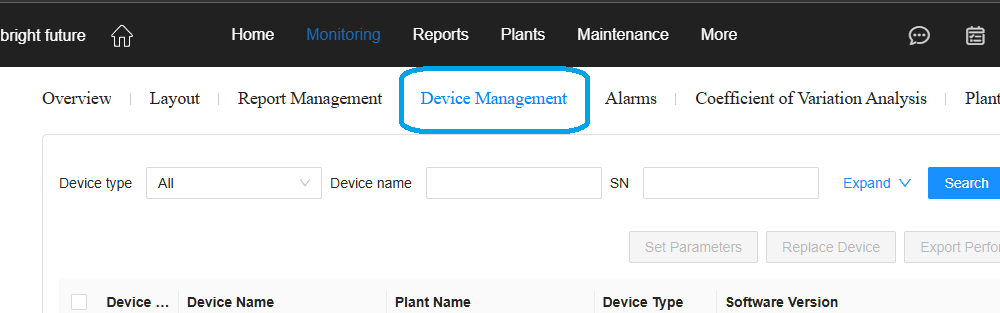

Dado que el sistema de batería consta de dos partes, control y monitoreo, existen dos direcciones de ID Modbus diferentes, ambas direcciones se obtienen en la aplicación FusionSolar en Inicio/Administración de dispositivos, imagen a continuación:

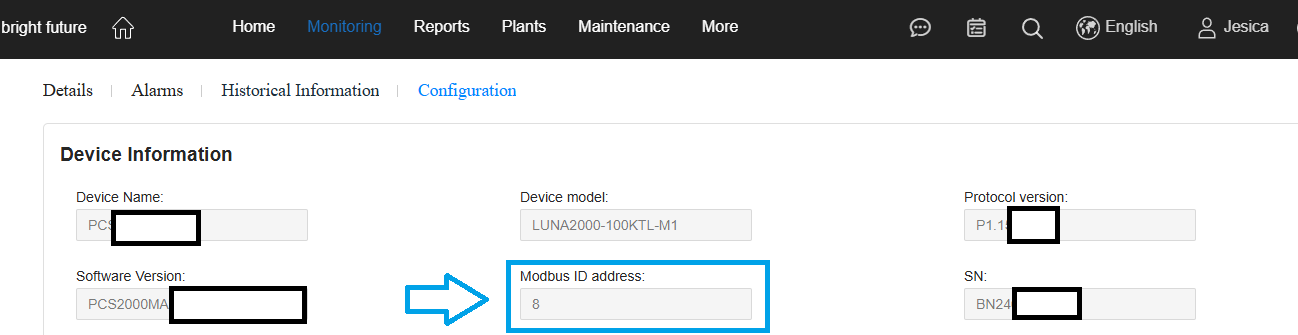

Para la dirección PCS, seleccione su elemento PCS y haga clic en Configuración:

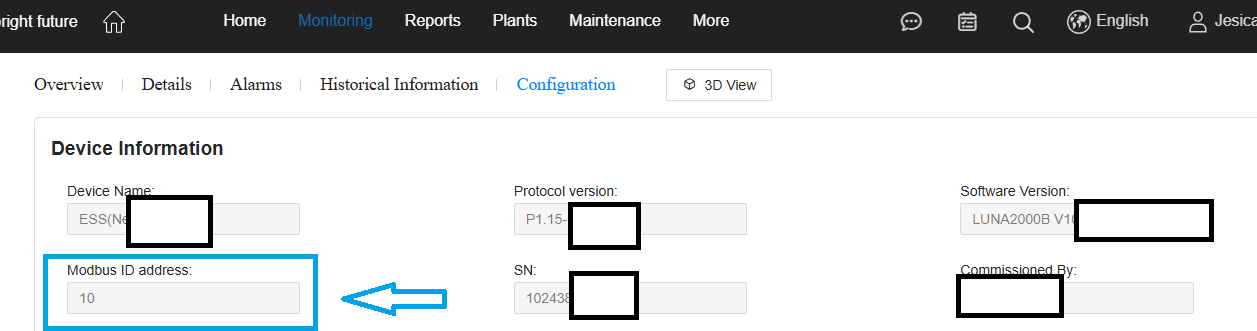

Para la dirección PCS, seleccione su elemento ESS y haga clic en Configuración:
4. Apéndice especial para el control con el sistema Reduxi (¡importante!)
Huawei Logger ofrece la opción de controlar y ajustar de forma independiente las operaciones de trabajo de cada inversor conectado. Dado que el sistema Reduy toma el control de los inversores, estas dos cosas podrían entrar en conflicto. En este caso, es necesario desactivar el control Logger. Esto se hace en los dos pasos siguientes.

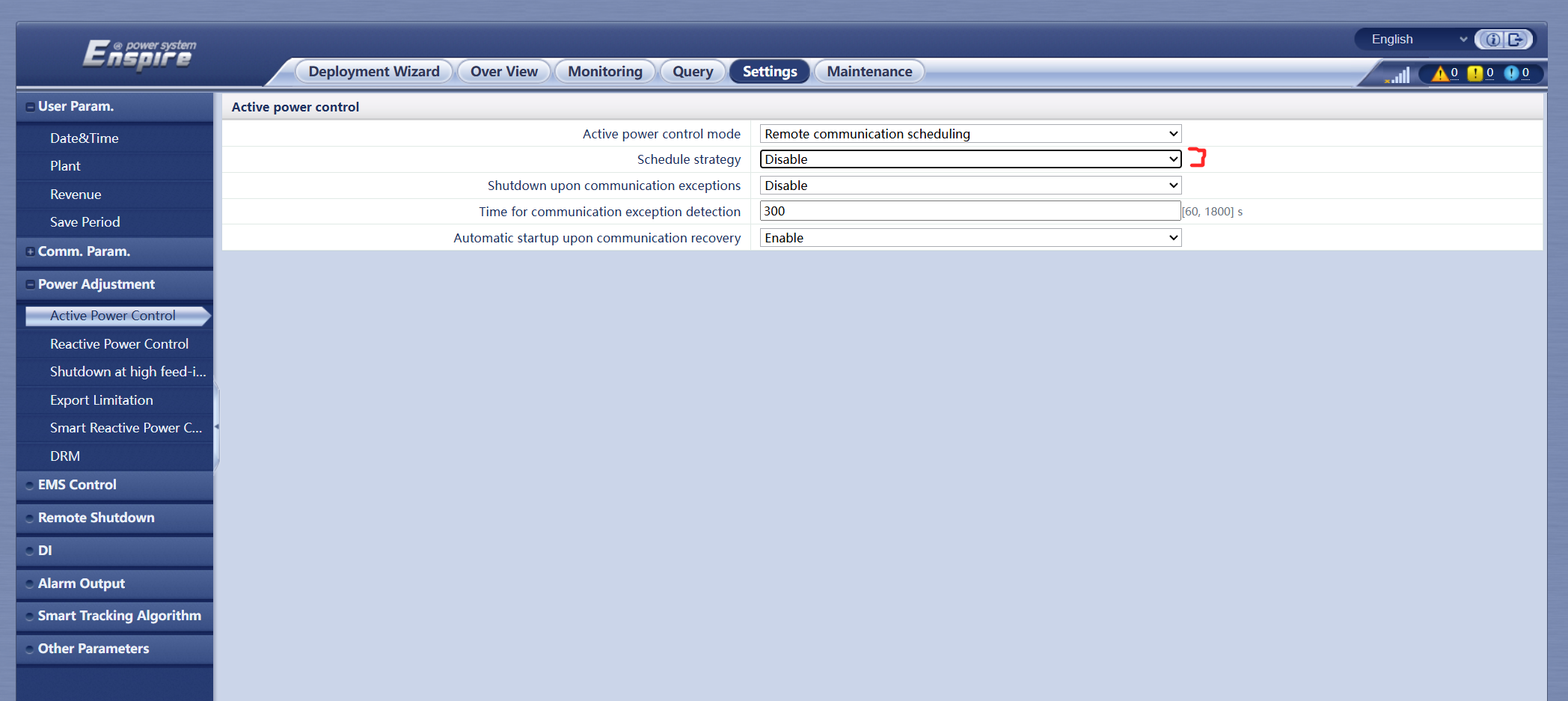

4.1 En Ajustes del registrador/Control de potencia activa
La estrategia de programación debe estar desactivada:
5. Agregar un nuevo dispositivo (Huawei SUN2000B)
Se presentan los siguientes puntos para agregar un nuevo dispositivo (Huawei SUN2000) o editar uno existente.
Dado que el sistema completo consta de diferentes componentes, se debe agregar un dispositivo individual para cada parte. Hay tres componentes distintos:
- Medidor de energía (Huawei SUN2000 3P y no Chint DTSU666 porque todos los datos se obtienen de Logger2000B)
- Inversor (Huawei SUN2000)
- Batería (Huawei LUNA2000B)
En los siguientes puntos se mostrará un ejemplo de cómo agregar un nuevo dispositivo al sistema Reduxi para Huawei LUNA2000B .
5.1 Agregar nuevo dispositivo
Inicie sesión en la aplicación Reduxi Configurator y presione el botón "Agregar dispositivo".

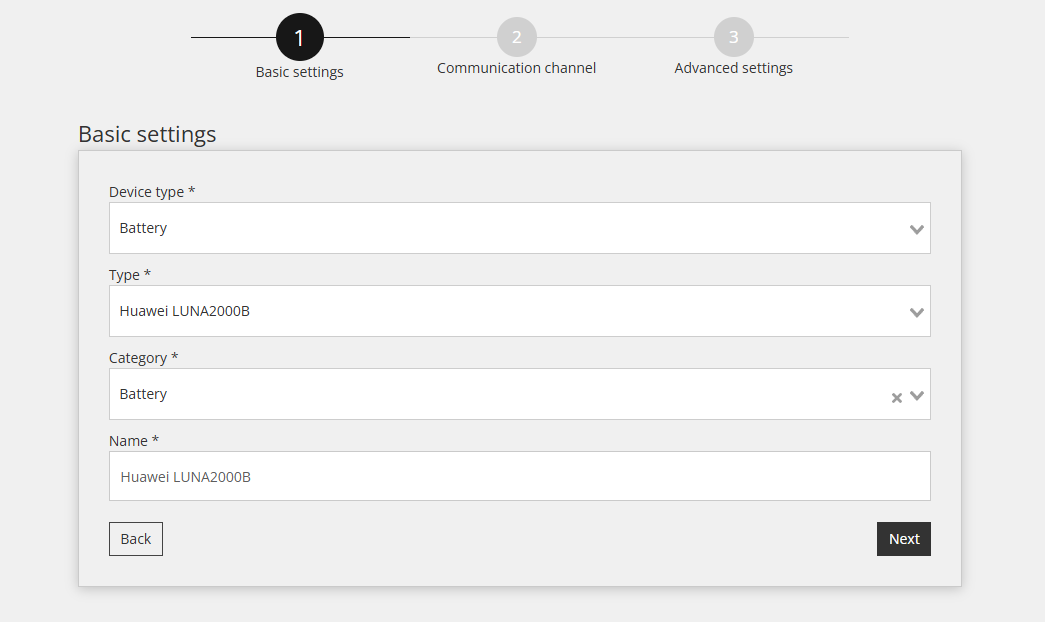

5.2 Seleccione el dispositivo que desea agregar (Configuración básica)
En el primer paso, seleccione los parámetros básicos del dispositivo que desea agregar:
- Tipo de dispositivo: Batería,
- Tipo: Huawei LUNA2000B
- Nombre: especifique el nombre del dispositivo.

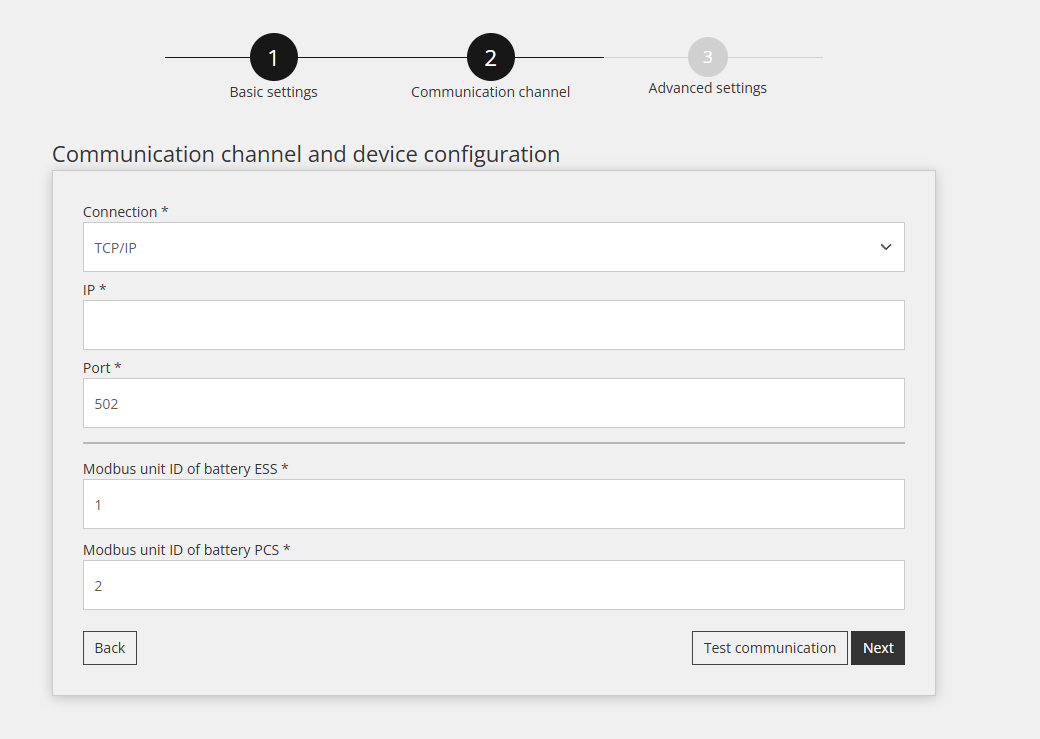

5.3 Canal de comunicación
Complete los parámetros para la comunicación con Huawei LUNA2000B, los cuales son:
- Conexión: TCP/IP,
- IP: complete la IP de SmartLogger2000B 2,2 puntos.
- Puerto: siempre 502,
- ID de unidad Modbus: complete el ID de unidad Modbus EES y PCS de la batería 3. punto
5.4 Prueba de comunicación
Debajo de todos los campos del canal de Comunicación, se coloca el botón “Probar comunicación”, el cual se utiliza para realizar la prueba.
La prueba de comunicación puede devolver dos respuestas:

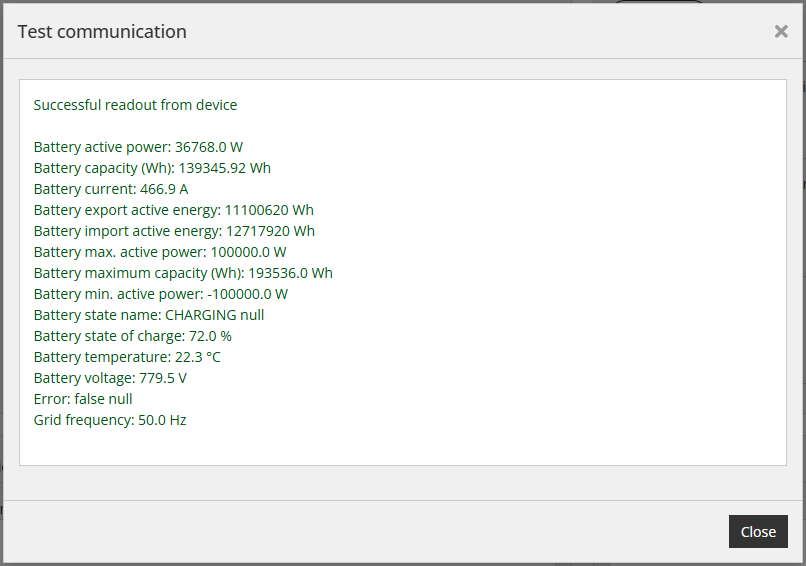

1. La comunicación está funcionando correctamente, la imagen a continuación:
2. La comunicación no funciona correctamente, la imagen a continuación:
5.5 Configuración avanzada
Las configuraciones avanzadas son arbitrarias y dependen de las necesidades específicas de la ubicación donde está instalado el controlador Reduxi. Después de finalizar todas las configuraciones avanzadas, presione el botón "Listo"en el lado inferior derecho.

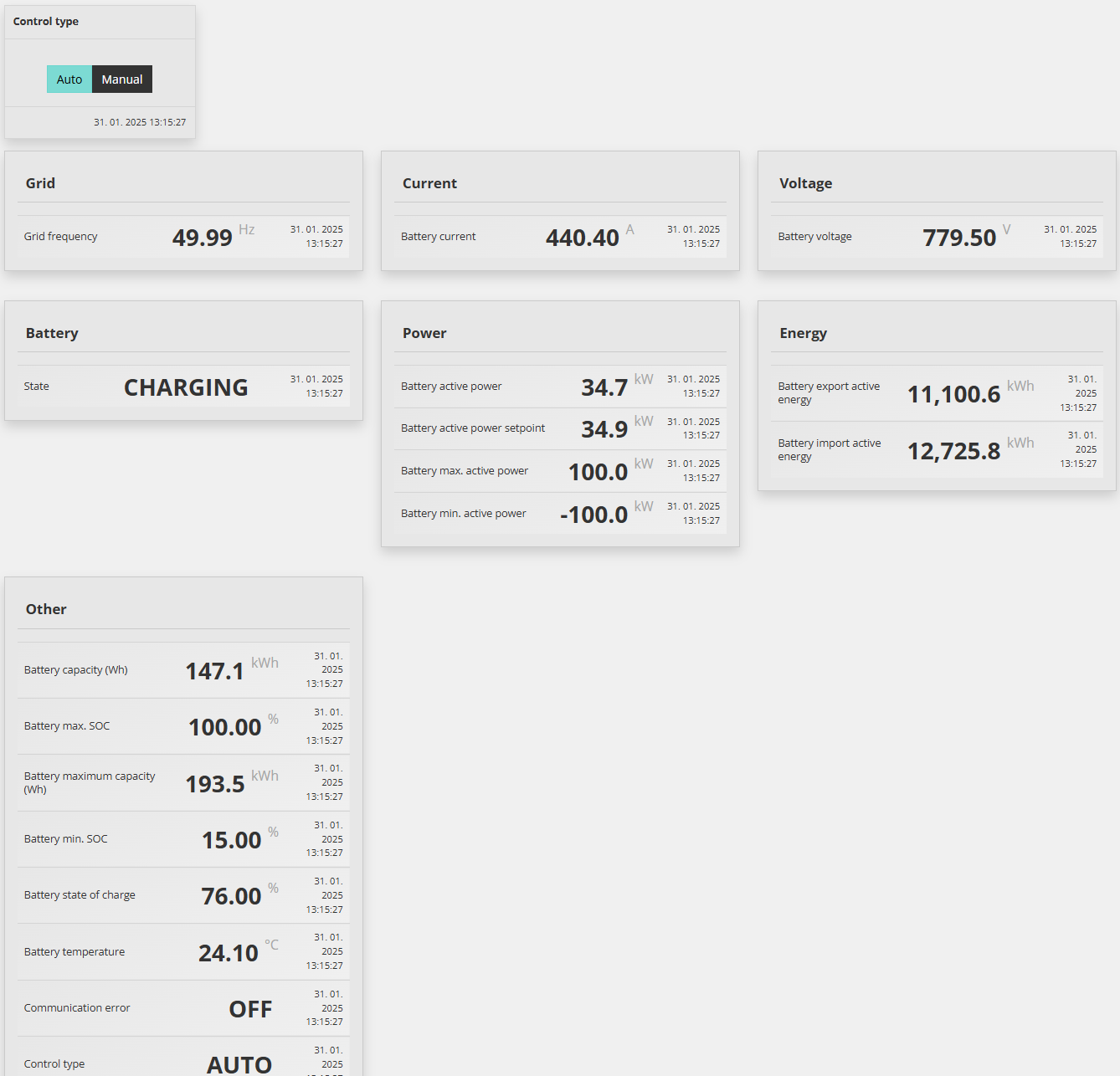

6. Lecturas del dispositivo
El propósito de este punto es mostrar cómo verificar las lecturas del dispositivo recién agregado. Esto se hace en “Dispositivo/Última medición”.
Para un control avanzado de elementos individuales conectados a SmartLogger2000B, se deben agregar elementos integrados a la estrategia del sistema Reduxi.
Por ejemplo, el tipo de control del Huawei LUNA2000B debe configurarse en AUTO. Esta configuración se puede configurar en Dispositivos > Huawei LUNA2000B en el Configurador Reduxi.
Cuando el dispositivo está configurado en AUTO, se pueden ejecutar comandos de la estrategia. De lo contrario, el control queda obsoleto.
Para lograr la máxima flexibilidad y reducción de costos de energía con respecto al precio dinámico y las tarifas dinámicas, siga las instrucciones sobre cómo definir la estrategia en este enlace: Estrategias para el controlador Reduxi.
Después de agregar exitosamente el dispositivo, también se puede monitorear y controlar a través de la aplicación Reduxi.
