Integre el dispositivo PEGO ECP200 BASE con el controlador Reduxi a través de Modbus RTU, logrando máxima flexibilidad y posibles reducciones de costos y energía de hasta un 30%.
1. PEGO ECP200 BASE documentación:
La documentación descargable se puede obtener en el enlace:
http://www.dayan-rs.com/_Uploads/dbsAttachedFiles/9884.pdf
2. Conexión física entre PEGO ECP200 BASE
y controlador Reduxi
Se debe establecer la conexión física ya que se utiliza Modbus RTU para acceder a la BASE PEGO ECP200
Interfaz Modbus.

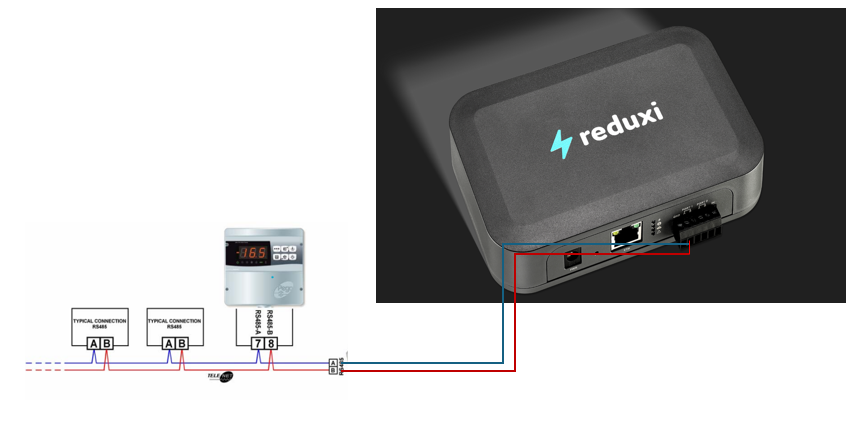

La siguiente imagen muestra cómo se establece la conexión física entre Reduxi y PEGO ECP200 BASE:
3. Añade PEGO ECP200 BASE al sistema Reduxi.
Después de conectar el Reduxi y el PEGO ECP200 BASE, puedes registrarlo como un nuevo dispositivo (PEGO ECP200 BASE).
3.1 Agregar dispositivo (PEGO ECP200 BASE)
Primero, inicie sesión en el configurador local Reduxi y agregue un nuevo dispositivo haciendo clic en el botón "Agregar dispositivo".

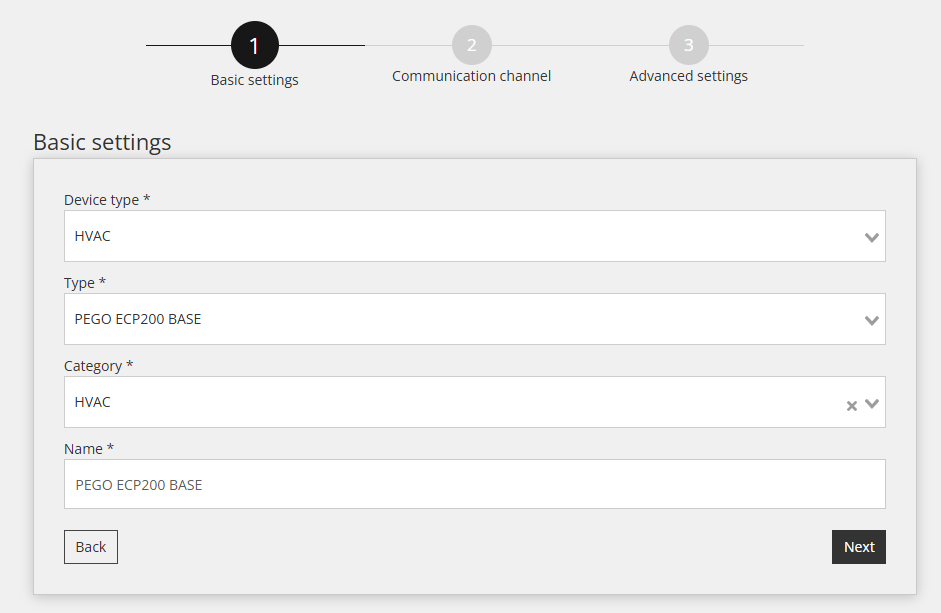

4.2 Seleccionar PEGO ECP200 BASE
En el primer paso se definen los ajustes básicos:
- Seleccione el tipo de dispositivo: HVAC,
- Seleccionar tipo: PEGO ECP200 BASE,
- Nombra el dispositivo.
4.3 Configuración del dispositivo para el canal de comunicación
El segundo paso implica configurar el canal de comunicación, que es esencial para una comunicación Modbus RTU adecuada. En este paso se establece el enlace de comunicación entre el controlador Reduxi y la BASE PEGO ECP200.

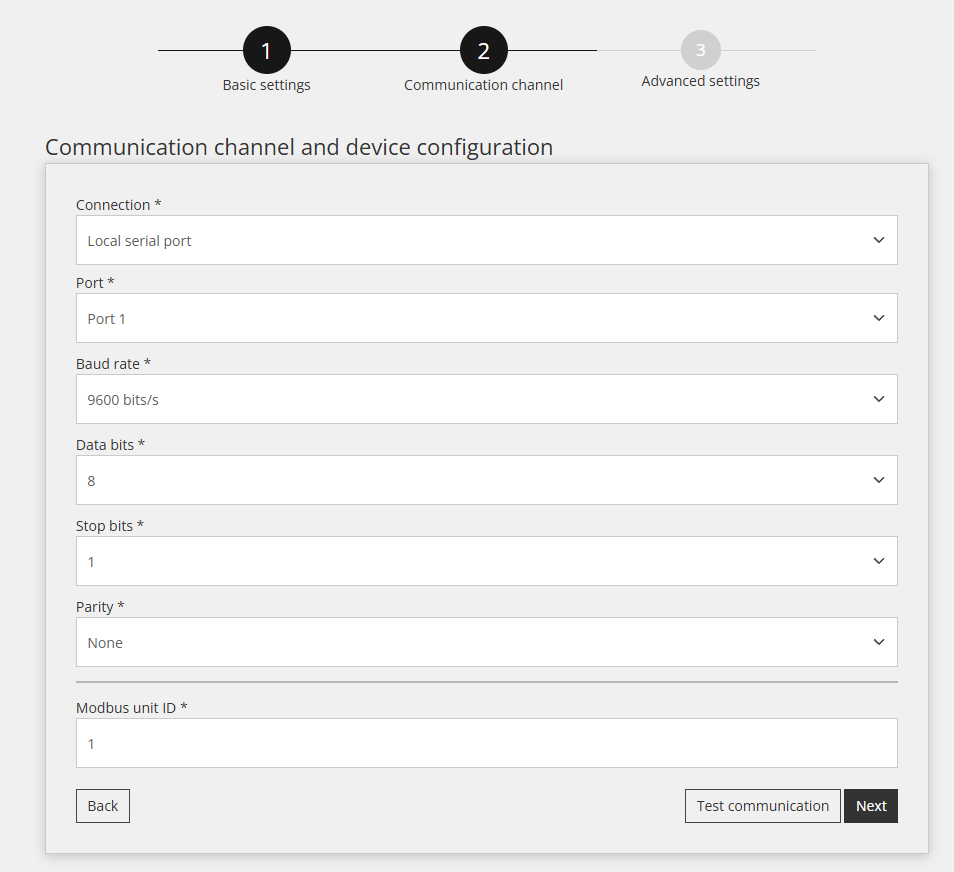

La configuración del canal de comunicación se muestra a continuación:
4.4 Comunicación de prueba
Debajo de todos los campos del canal de comunicación mencionado en el paso anterior, hay un botón "Probar comunicación". Este botón se utiliza para verificar si la conexión Modbus RTU entre los dispositivos está funcionando correctamente.

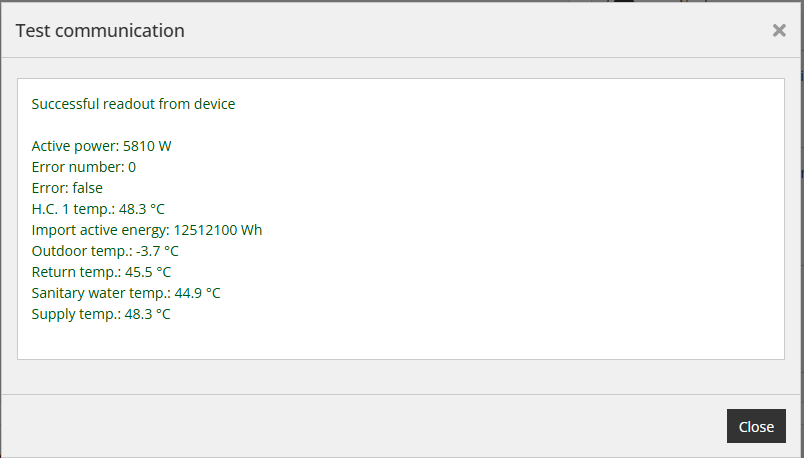

Respuesta exitosa:
Respuesta fallida:

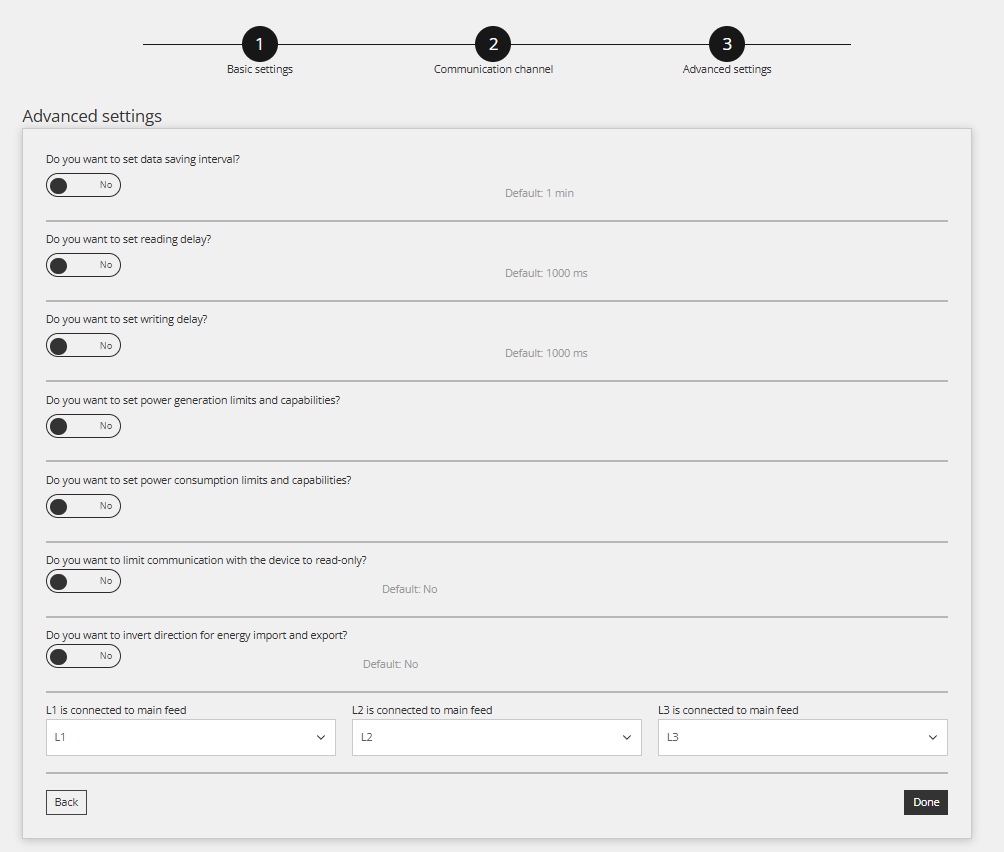

4.5 Configuración avanzada
Esta sección se utiliza si se deben satisfacer las necesidades especiales de la ubicación. De forma predeterminada, no es necesario cambiar nada en la configuración avanzada.

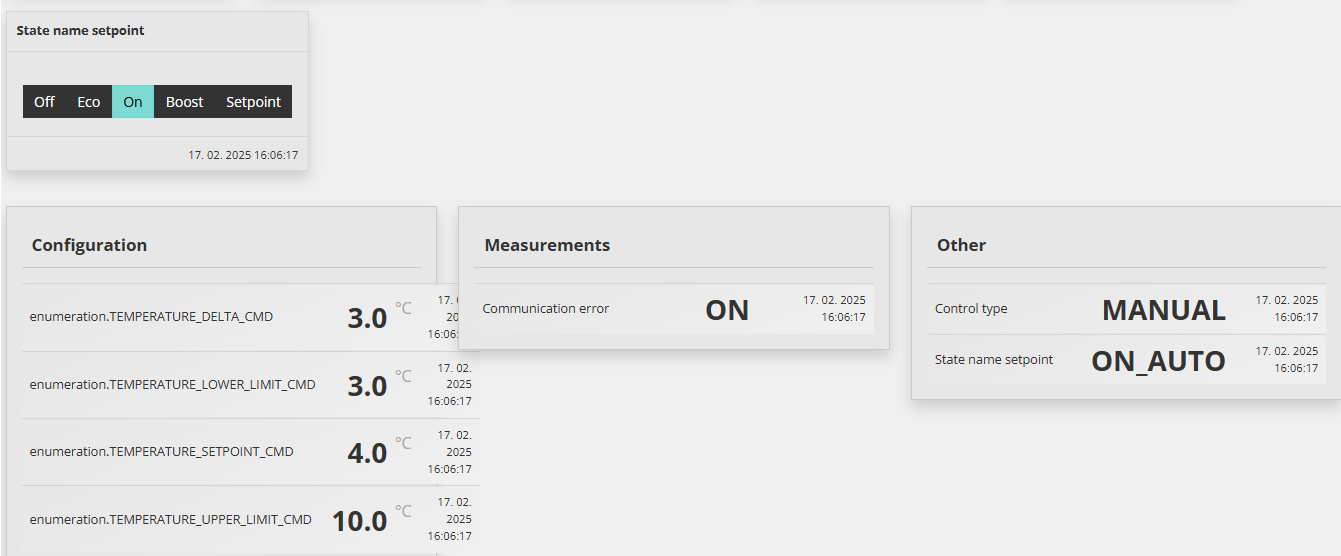

5. Lecturas del dispositivo
El propósito de este punto es mostrar cómo verificar las lecturas del dispositivo. Esto se realiza en 'Dispositivo (EGO ECP200 BASE)/Última medición'.
Una vez que el dispositivo se agrega correctamente a través del configurador, se puede monitorear a través de la aplicación en la nube Reduxi.
