Haga un uso inteligente de las tarifas de electricidad variables: ahorre hasta un 30% en costes de energía con las bombas de calor SG-Ready de Ochsner y la Reduxi Gateway.
1. Pasos necesarios para establecer la comunicación entre el controlador Reduxi y la bomba de calor Ochsner GMLW Plus
1.1 Activación de la función SG Ready en la bomba de calor
La activación y la actualización necesaria del firmware serán realizadas por un técnico de servicio de OCHSNER.
Para programar una cita, póngase en contacto con el servicio de atención al cliente de OCHSNER:
https://www.ochsner.com/en/contact/
1.2 Componentes necesarios para conectar el controlador Reduxi a la bomba de calor Ochsner GMLW Plus.
Para establecer la conexión entre el controlador Reduxi y la bomba de calor Ochsner GMLW Plus, dos
componentes son necesarios:
- Controlador Reduxi
- Dispositivo Reduxi Gateway con sensores de corriente 3x (30:1A) (TC)
El dispositivo Reduxi Gateway debe añadirse (conectarse) primero al controlador Reduxi para controlar/poner en marcha los modos de funcionamiento de la bomba de calor. La conexión puede establecerse de forma inalámbrica (WLAN) o por cable a través de un cable UTP (LAN). Puede encontrar más información sobre la conexión en la conexión de la Gateway al Controlador.El dispositivo Reduxi Gateway también incluye sensores de corriente 3x(30:1A) (transformador) que se utilizan para medir la corriente eléctrica (es decir, la potencia) de cada fase de la bomba de calor. Además, se utilizan dos salidas de relé para generar señales para contactos preparados para SG, que afectan a los modos de funcionamiento de la bomba de calor.
2. Conexión de un controlador Reduxi y un dispositivo Gateway a la red local
A continuación se muestra una imagen simbólica de toda la conexión desde el controlador Reduxi a la bomba de calor:
Para obtener más información sobre la conexión de un dispositivo Reduxi Gateway, siga el enlace: Cómo configurar Reduxi Gatway.
3. Conexión del relé del dispositivo Reduxi gateway a los contactos preparados para SG de una bomba de calor
Para conectar físicamente los relés del dispositivo Reduxi Gateway a los contactos preparados para SG (denominados EVU) de la bomba de calor, es esencial determinar las ubicaciones exactas de los contactos preparados para SG en la placa de circuito de la bomba de calor.

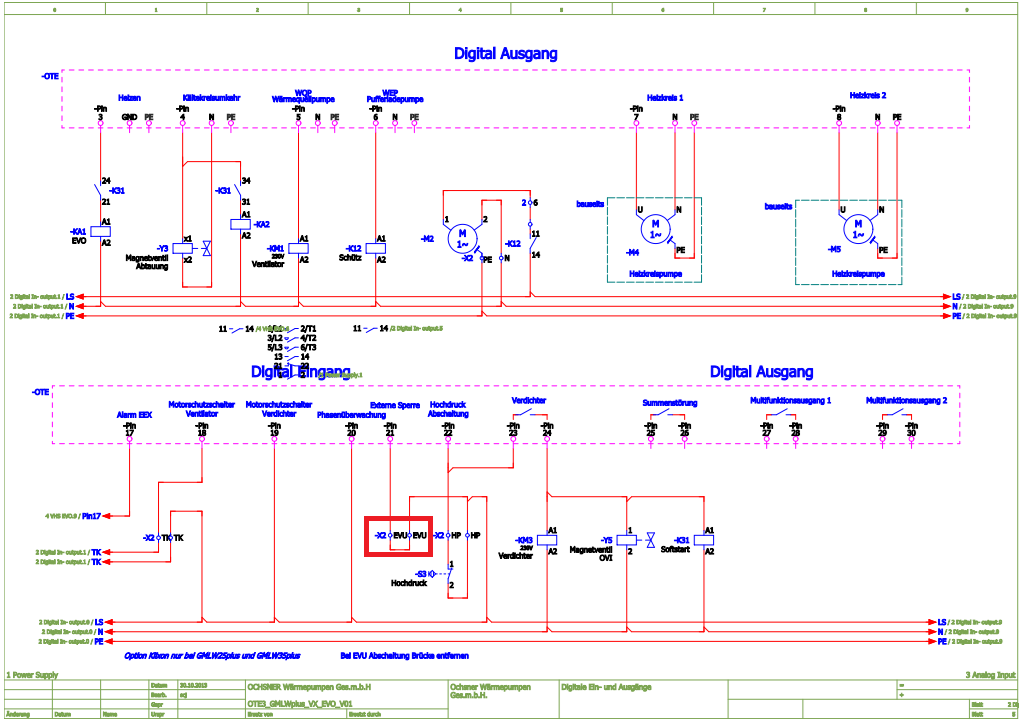

La siguiente imagen muestra las ubicaciones de los contactos preparados para SG en la placa de circuito de la bomba de calor Ochsner GMLW Plus. La segunda imagen muestra las conexiones de los relés a los contactos preparados para SG.
Contactos preparados para SG (EVU) en la placa de circuito de la HP:
¡Es importante que retire el puente de cable entre los contactos preparados para SG (EVU)!

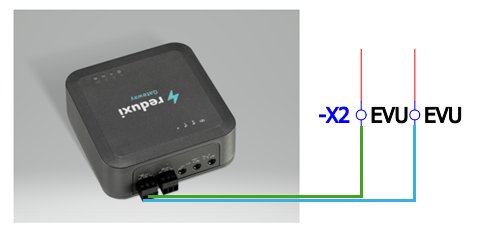

Conexión del dispositivo Reduxi gateway a los contactos preparados para SG en la HP:
Contacto NC del primer relé del dispositivo Reduxi gateway --> a contacto 1 en conector X2; Cable azul
Contacto COM del primer relé del dispositivo Reduxi gateway --> a contacto 2 en conector X2; Cable verde
Tenga en cuenta: El dispositivo Reduxi Gateway permite utilizar salidas de relé permanentemente cerradas, "Normalmente Cerrado - NC" o abiertas "Normalmente Abierto - NO".
4. Dispositivo Reduxi Gateway como medidor con sensores de corriente
Los sensores de corriente (TC) incluidos en el kit Reduxi Gateway deben conectarse a tres entradas, una para cada fase, como se ilustra en la siguiente imagen.
El sensor de corriente cubre el cable de fase individual (L1, L2, L3) de la bomba de calor, como se muestra en la siguiente imagen:
5. Añadir la bomba de calor como un nuevo dispositivo en el configurador Reduxi
Para añadir una nueva bomba de calor como dispositivo o para editar una existente, siga estos pasos, que se detallan en los puntos individuales siguientes.
5.1 Adición de un dispositivo
Inicie sesión localmente en la aplicación del configurador Reduxi en el controlador y pulse el botón Añadir dispositivo.
5.2 Seleccione el dispositivo que desea añadir
En el primer paso (configuración básica), seleccione los parámetros básicos del dispositivo que desea añadir:
- Tipo de dispositivo: HVAC,
- Tipo: Medidor Reduxi
- Nombre: Especifique el nombre del dispositivo, por ejemplo: Ochsner GMLW Plus
5.3 Canal de comunicación
La primera parte de la configuración del canal de comunicación está diseñada para la conexión entre el dispositivo Reduxi Gateway y el controlador Reduxi. Complete los campos como se muestra en la siguiente imagen (rellenado automáticamente).

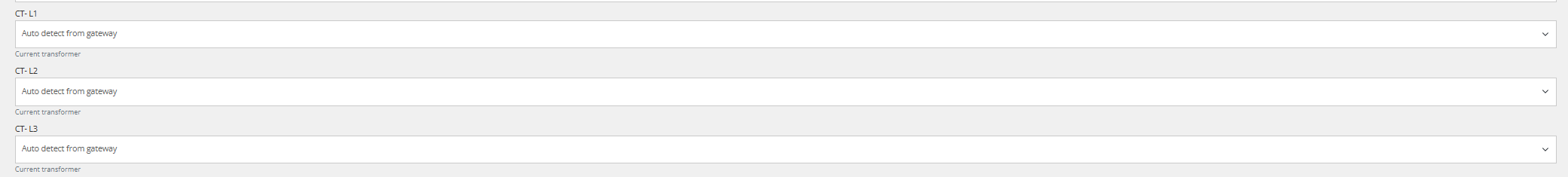

La segunda parte del canal de comunicación está destinada a la configuración del sensor de corriente del dispositivo Reduxi Gateway, donde elegimos "Detección automática desde la gateway" para todos los sensores de corriente.
La tercera parte del canal de comunicación está dedicada a la definición de las señales de los relés del dispositivo Redux gateway.
Tabla de modos de funcionamiento:

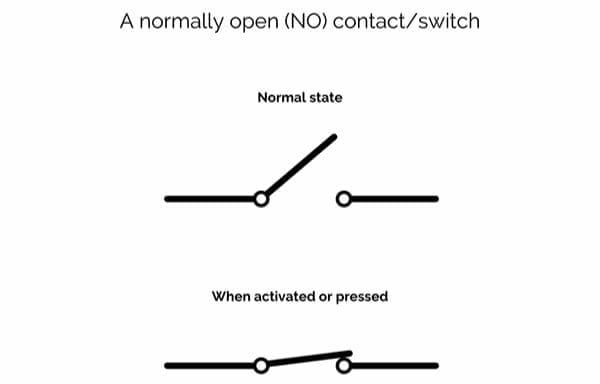

tenga en cuenta que NO significa normalmente abierto :
| ON | OFF |
| Relé 1 = NC | Relé 1 = NO |
Modo ON (funcionamiento normal), el primer relé está cerrado (NC).
Modo OFF (parada HP), el primer relé está abierto (NO)
Configuración completa de las señales de los relés en la configuración de Reduxi:
5.5 Prueba de comunicación
La prueba de comunicación se lleva a cabo con la ayuda del botón "Test communication", situado en la parte inferior derecha después de todos los campos de parámetros del canal de comunicación.
La prueba de comunicación puede devolver dos respuestas:
1. La comunicación funciona correctamente, imagen inferior:
2. La comunicación no funciona correctamente, la imagen inferior:
5.6 Ajustes avanzados
El ajuste avanzado es arbitrario y depende de las necesidades específicas de la ubicación donde está instalado el controlador Reduxi. Después de terminar todos los ajustes avanzados, pulse el botón "Hecho" en la parte inferior derecha.
5.7 Últimas mediciones
Después de establecer con éxito la comunicación con el dispositivo recién añadido, sus valores se pueden comprobar en Dispositivos - Bomba de calor Ochsner GLMW Plus en el configurador de Reduxi como prueba adicional.
Para un control avanzado de la bomba de calor, integre el dispositivo en la estrategia del sistema Reduxi. En Dispositivos - Ochsner GLMW Plus en el configurador de Reduxi, el tipo de control debe establecerse en AUTO para que los comandos de la estrategia afecten a la bomba de calor.
Para lograr la máxima flexibilidad y la reducción de los costes energéticos con respecto al precio dinámico y a las tarifas dinámicas, siga las instrucciones sobre cómo definir la estrategia en este enlace: Estrategias para el controlador Reduxi.
Después de añadir correctamente el dispositivo y comprobar los valores, el dispositivo también se puede inspeccionar y controlar a través de la aplicación Reduxi.
