Cómo conectar la batería Bluesun BSC-125kW (BESS) al Reduxi Controller
Conecte un sistema de almacenamiento de energía en baterías Bluesun BSC-125KW-261KWH al Reduxi Controller.
Descripción en texto de esta imagen

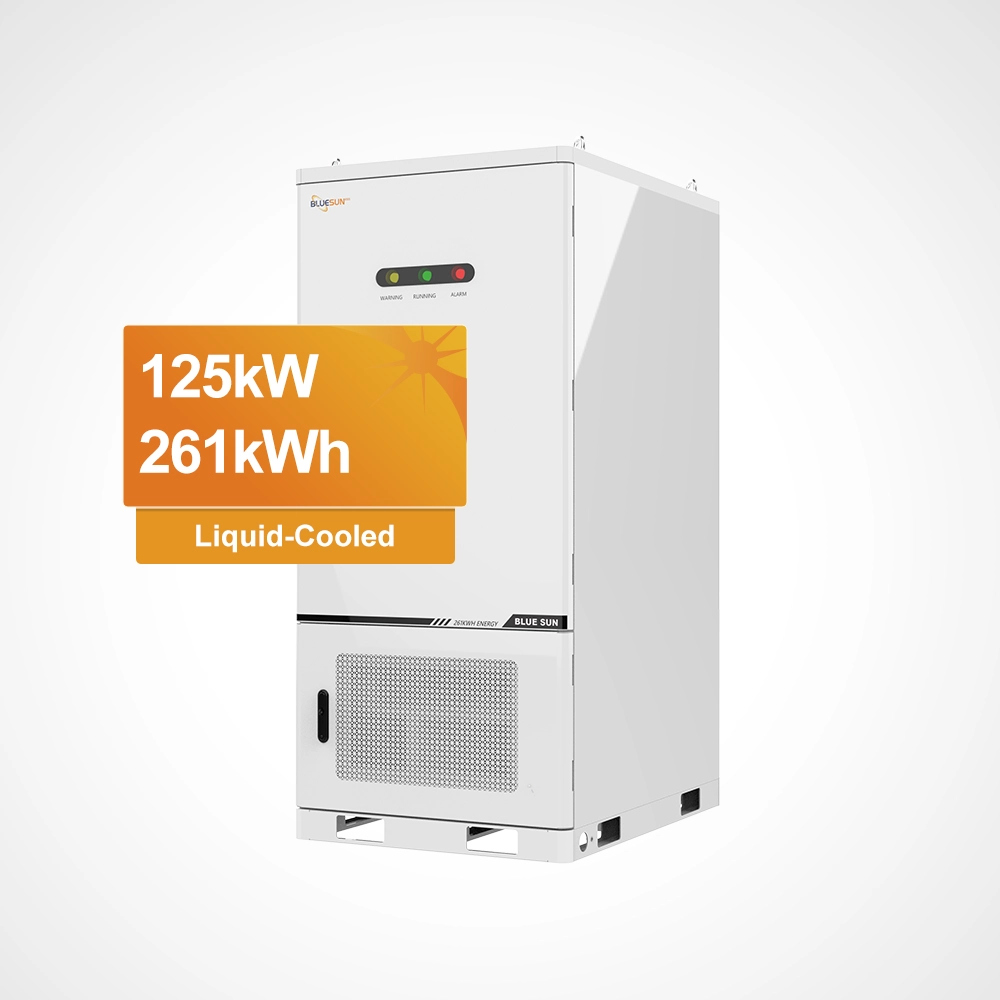

Foto de producto de un armario blanco de almacenamiento de energía en baterías para exterior sobre un fondo claro. El armario es alto, con un panel lateral blanco redondeado, tres indicadores luminosos redondos cerca de la parte superior (amarillo, verde, rojo) con pequeños textos debajo, y un pequeño logotipo arriba a la izquierda. En la parte frontal inferior hay una rejilla de ventilación gris y una puerta con tirador, y en la parte inferior derecha del frente está impreso 'BLUE SUN'. Una etiqueta naranja a la izquierda dice '125kW 261kWh' y, en una barra más pequeña debajo, 'Liquid-Cooled'.
1 Documentación técnica
El Bluesun BSC-125KW-261KWH es un sistema de almacenamiento de energía en baterías (BESS) con refrigeración líquida para uso comercial e industrial. Los datos siguientes proceden de la hoja de datos de Bluesun.
Documentos del fabricante:
- Bluesun Liquid Cooling Storage System 125KW/261KWH – hoja de datos (PDF, EN)
- 125kW 261kWh Liquid-Cooled Energy Storage System – página de producto (web, EN)
2 Equipo necesario
- Reduxi Controller (instalado y en línea)
- Bluesun BSC-125KW-261KWH, puesto en servicio
- Conexión entre el sistema y el Reduxi Controller (consulte el punto 3)
- Mapa de registros Modbus del sistema de Bluesun
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Descripción general del sistema y cableado
Un sistema de almacenamiento de energía en baterías debe admitir la comunicación Modbus con un mapa de registros completo para la supervisión y el control. Los requisitos figuran en Integration requirements for battery energy storage system (BESS).
Según la hoja de datos, cada rack contiene los módulos de batería y un inversor de 125 kW. El sistema utiliza CAN para la comunicación de la batería. El acceso remoto a los datos se realiza por Wi‑Fi, 4G, 5G o LAN a través del Bluesun ESS Cloud. El EMS ofrece los modos de peak shaving, autoconsumo y UPS.
4 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
5 Añadir el dispositivo a Reduxi
Abra primero el Configurator, consulte el punto 4. El dispositivo se añade con el asistente en dos pasos.
5.1 Ajustes básicos
Bluesun BSC-125kW. Marque las estrategias en las que debe participar el dispositivo y haga clic en Next.5.2 Ajustes de comunicación
El segundo paso configura la comunicación Modbus entre el Reduxi Controller y el sistema. Introduzca el tipo de conexión, la dirección y el Modbus unit ID tal como están configurados en el sistema.
5.3 Probar la comunicación
Haga clic en Test communication en la parte inferior del asistente. Lee el Bluesun BSC-125kW una vez y no guarda nada. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
6 Comprobar las lecturas
6.1 Últimas mediciones
Abra Devices → your Bluesun device → Last measurements en el Configurator. Los valores indican si el sistema se comunica correctamente.
6.2 Comportamiento del control
Para que las estrategias de Reduxi lo controlen, abra Devices y su dispositivo Bluesun en el Reduxi Configurator y establezca el control type en AUTO. Solo entonces los comandos de la estrategia afectan a la batería.
Para reducir los costes de energía con precios y tarifas dinámicos, defina la estrategia como se describe en Estrategias para el Reduxi Controller.
✓ Resumen
Preparación (puntos 1–2): Revise la hoja de datos. Consiga el mapa de registros Modbus de Bluesun y prepare el equipo.
Bluesun BSC-125KW-261KWH (punto 3): Conecte el sistema al Reduxi Controller. El sistema debe admitir Modbus.
Añadir a Reduxi (puntos 4–5): Abra el Configurator, añada el dispositivo, introduzca los ajustes de comunicación, ejecute Test communication y haga clic en Done.
Puesta en marcha (punto 6): Compruebe las últimas mediciones y establezca el control type en AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe el tipo de conexión, la dirección y el Modbus unit ID con los ajustes del sistema. El controlador y el sistema deben poder comunicarse entre sí. |
| El tipo del sistema Bluesun no se puede seleccionar | Solo se pueden seleccionar los tipos que figuran en la List of supported devices. El sistema debe admitir Modbus (consulte Integration requirements for BESS). |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
