1. Configuración del inversor híbrido GoodWe

Para habilitar la comunicación con Reduxi vía Modbus TCP, tienes varias opciones

1.1 Dongle WiFi/LAN 1.0 vía LAN:

Kit WiFi/LAN 1.0

En este caso, Modbus TCP se habilita automáticamente con los siguientes ajustes:

• ID del dispositivo: 1
• Puerto: 502
• Velocidad en baudios: 9600

Por favor, procede al paso 4. Configurar IP estática con la app Sems+ Classic

1.2 Si el inversor está conectado a Internet con un dongle WiFi/LAN 1.0 a través de WiFi:

Kit WiFi/LAN 1.0

En este caso, Modbus TCP debe habilitarse a través de SolarGo

Por favor, proceda al paso 3. Configuración del dongle WiFi/LAN 1.0

1.3 Si el inversor está conectado a Internet con un dongle WiFi/LAN 2.0 a través de LAN:

Kit WiFi/LAN 2.0

En este caso, Modbus TCP se habilita automáticamente con la siguiente configuración:

• ID del dispositivo: 1
• Puerto: 502
• Velocidad en baudios: 9600

Por favor, proceda al paso 2. Comprobación del número de serie del dongle WiFi/LAN 2.0

1.4 Si el inversor está conectado a Internet con un dongle WiFi/LAN 2.0 a través de WiFi:

Kit WiFi/LAN 2.0

En este caso, Modbus TCP debe ser activado por el Soporte Postventa de GoodWe.

Para ello, envíe un correo electrónico a: service.se@goodwe.com

• Asunto: Habilitar MODBUS TCP para el dongle WLAN/LAN 2.0
• Incluya la siguiente información en el correo electrónico:
  1. Número de serie del inversor:
  2. Número de serie del dongle:

Una vez activado Modbus TCP, continúe con el siguiente paso

2. Número de serie del dongle WiFi/LAN 2.0

2.1 Cuando utilice este dongle, deberá comprobar si es el dongle normal o el dongle con la versión de ciberseguridad.

Si el número de serie comienza con 72000, es la versión normal, como puede ver en la imagen a continuación:

Si el número de serie comienza con 72100, es la versión con ciberseguridad y deberá realizar configuraciones adicionales en el inversor. Para ello, siga los siguientes pasos.

3. Configuración del dongle WiFi/LAN 1.0 con la aplicación SolarGo

3.1 Descargue e instale la aplicación solarGo (si es necesario)

3.2 Conectar con el inversor mediante Bluetooth

Asegúrese de que el inversor esté encendido, tanto el inversor como el módulo de comunicación
estén funcionando correctamente.

1. Pestaña Bluetooth en la página de inicio de SolarGo.
2. Pestaña Device para actualizar el sitio.
3. Encuentre el dispositivo por el número de serie del inversor. Pulse el nombre del dispositivo para iniciar sesión.

4. Cuando se conecta al inversor a través de Bluetooth por primera vez, aparece un mensaje de emparejamiento. Pulse Emparejar para continuar.







5. Inicie sesión como Propietario o como Instalador. Contraseña inicial: 1234. Si la contraseña ya ha sido cambiada, use su contraseña elegida en su lugar.
   (opcional) Recordatorio para cambiar la contraseña aparece solo cuando es necesario.
   (opcional) Cambie la contraseña si aún no lo ha hecho.
6. active la función "Recordar contraseña" y habilite Bluetooth permanece encendido en la página siguiente.



7. Si todo se ha introducido correctamente, ahora estará en la página principal de la aplicación Solargo, donde podrá ver los datos de su inversor.



3.3 Activar y configurar Modbus TCP

Ahora necesita ajustar la configuración de Modbus TCP. Estos dependen del dongle que esté utilizando.

3.3.1 Dongle normal - el número de serie comienza con 72000:

1. Pulse Ajustes en la parte inferior de la página principal
2. Pestaña Ajustes de comunicación
3. Pestaña RS485
4. Habilite el Modbus TCP
5. Una vez habilitado Modbus TCP, se deben configurar la dirección, el ID del dispositivo y la velocidad en baudios. Introduzca los siguientes valores:
   ID del dispositivo: 1
   Puerto: 502
   Velocidad en baudios: 9600

3.3.2 Dongle de ciberseguridad - el número de serie comienza con 72100:

1. Pulse Ajustes en la parte inferior de la página principal
2. Pestaña Privacidad y seguridad
3. Habilite el Modbus TCP


4. Una vez habilitado Modbus TCP, se deben configurar la dirección, el ID del dispositivo y la velocidad en baudios. Introduzca los siguientes valores:
   ID del dispositivo: 1
   Puerto: 502
   Velocidad en baudios: 9600

3.4 Establecer dirección IP estática

A continuación, se debe establecer la dirección IP. Recomendamos utilizar una dirección IP fija (estática).

1. Pulse Ajustes en la parte inferior de la página principal
2. Pestaña WLAN/LAN
3. Si el interruptor DHCP está activado, desactívelo y introduzca manualmente los datos adecuados para su red.
   Nota: anote la dirección IP para más tarde.


Esto completa la configuración de su inversor y ahora puede proceder a añadir el dispositivo al controlador Reduxi en el Paso 6. Añadir inversor GoodWe al controlador Reduxi

4. Establecer IP estática con la aplicación Sems+ Classic

4.1 Descargue e instale la aplicación Sems+ Classic (si es necesario)

4.2 Conectar con el inversor mediante Bluetooth

Asegúrese de que el inversor esté encendido, tanto el inversor como el módulo de comunicación
estén funcionando correctamente.

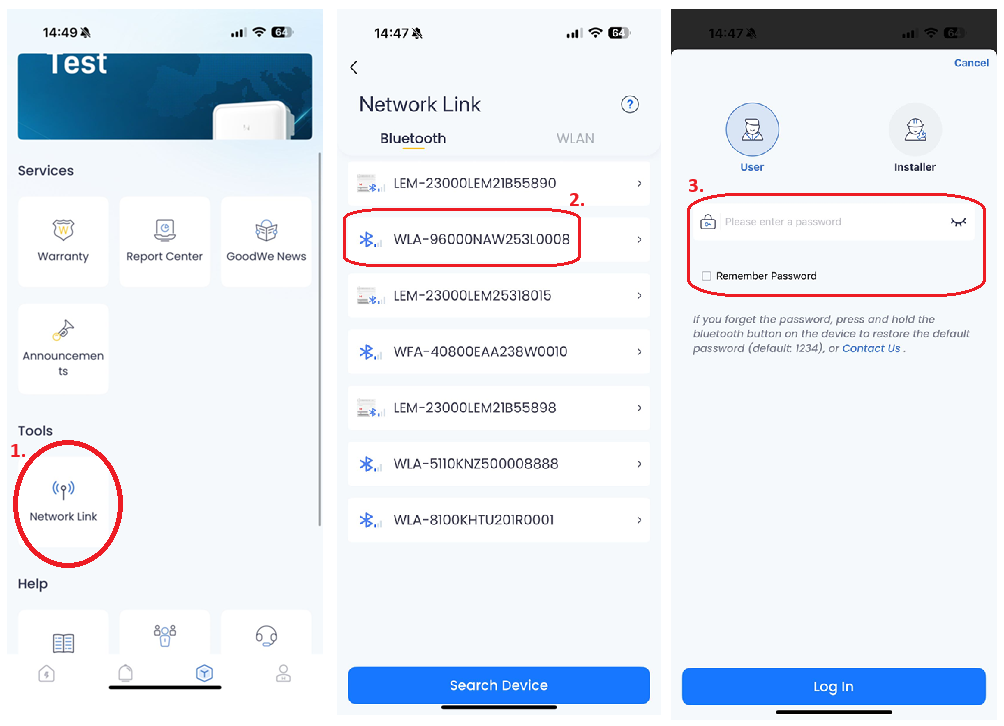

1. Pestaña Network Link en la página de inicio de Sems+.
2. Encuentre el dispositivo por el número de serie del inversor. Toque el nombre del dispositivo para iniciar sesión.
   Cuando se conecte al inversor por Bluetooth por primera vez, aparecerá una solicitud de emparejamiento. Pestaña Emparejar para continuar.



3. Inicie sesión como Propietario o Instalador. Contraseña inicial: 1234. Si la contraseña ya ha sido cambiada, use su contraseña elegida en su lugar.
   (opcional) Recordatorio aparece solo cuando es necesario.
   (opcional) Cambie la contraseña si aún no lo ha hecho.
   active la función "Recordar Contraseña" y continúe.
4. Si todo se ha introducido correctamente, ahora estará en la página Network Link de, como puede ver en la imagen a continuación:

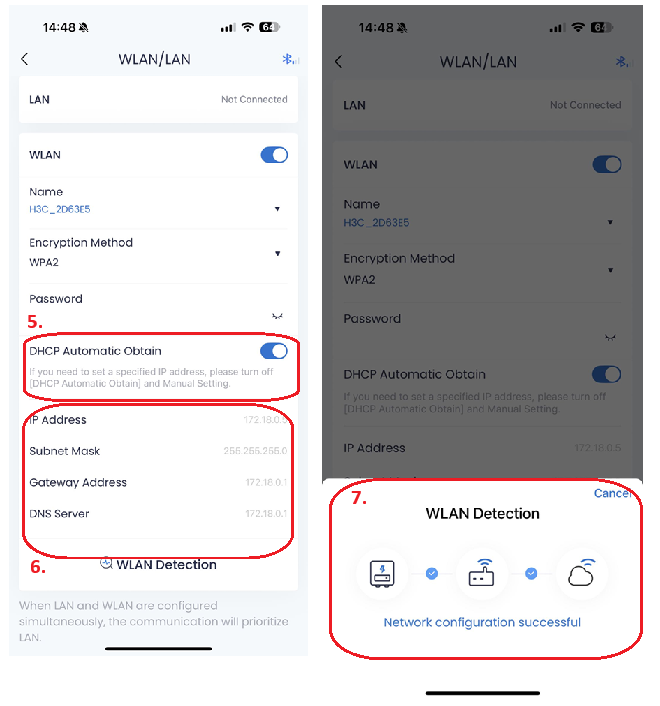

5. Ahora necesita configurar la IP de "DHCP" a "Estática" para ello, desactive el botón Obtener Automáticamente DHCP.
6. Ahora puede ajustar la configuración IP del inversor para que coincida con su red. ¡Anote la configuración para más tarde!
   Después de eso, pulse Detección WLAN.




7. Si todo se configuró correctamente, recibirá un mensaje de éxito. Si recibe un mensaje de error, compruebe sus entradas.



Esto completa la configuración de su inversor y ahora puede proceder a añadir el dispositivo al controlador Reduxi en el Paso 6. Añadir inversor GoodWe al controlador Reduxi

5. Realizar actualización de firmware (si es necesario)

En caso de cualquier problema, actualice el firmware del inversor a la última versión.

1. Toque Ajustes en la parte inferior de la página principal
2. Pestaña Información del firmware
3. Seleccione Buscar actualizaciones


4. Si hay una nueva versión disponible, actualice según las instrucciones.

5.1 Configurar red

Asegúrese de que el inversor está conectado a Internet a través de un cable Ethernet. Solo entonces puede el inversor comunicarse con el controlador Reduxi a través de Modbus TCP.

5.1.1 Activar y configurar Modbus TCP

1. Toque Ajustes en la parte inferior de la página principal
2. Pestaña Privacidad y seguridad
3. Habilite el Modbus TCP
4. Una vez habilitado Modbus TCP, se deben configurar la dirección, el ID del dispositivo y la velocidad en baudios. Introduzca los siguientes valores:
   ID del dispositivo: 1
   Puerto: 502
   Velocidad en baudios: 9600

5.1.2 Configuración de la dirección IP estática

A continuación, se debe configurar la dirección IP. Recomendamos usar una dirección IP fija (estática).

1. Toque Ajustes en la parte inferior de la página principal
2. Pestaña WLAN/LAN
3. Si el interruptor DHCP está activado, desactívelo y introduzca manualmente los datos adecuados para su red.
   Nota: anote la dirección IP para más tarde.


Esto completa la configuración de su inversor y ahora puede proceder a añadir el dispositivo al Controlador Reduxi.

6. Añadir el inversor GoodWe al controlador Reduxi

Después de conectar el Reduxi y el inversor híbrido a través de Ethernet, puede registrarlo como un nuevo dispositivo (inversor híbrido GoodWe).

6.1 Añadir dispositivo

Primero, inicie sesión en el configurador local de Reduxi y añada un nuevo dispositivo haciendo clic en el botón 'Añadir dispositivo'.

6.2 Seleccionar Inversor Híbrido GoodWe

Dentro del primer paso, se definen los ajustes básicos:

• Seleccione el tipo de dispositivo: Inversor híbrido,
• Seleccione el tipo: GoodWe Inversor de almacenamiento de energía HV,
• Nombre el dispositivo usted mismo

6.3 Configuración del dispositivo para el canal de comunicación

El segundo paso consiste en configurar el canal de comunicación, que es esencial para una correcta comunicación Modbus TCP. En este paso, se establece el enlace de comunicación entre el controlador Reduxi y el inversor híbrido GoodWe.

Los ajustes para el canal de comunicación se muestran a continuación:

Nota: Establezca la dirección IP del inversor que se configuró anteriormente.

6.4 Probar comunicación

Debajo de todos los campos del canal de comunicación mencionados en el paso anterior, hay un botón "Probar comunicación". Este botón se utiliza para verificar si la conexión Modbus TCP entre los dispositivos funciona correctamente.

Respuesta exitosa (ejemplo):

6.5. Lecturas del dispositivo

El propósito de este punto es mostrar cómo verificar las lecturas del dispositivo. Esto se hace en 'Dispositivo (GoodWe Hybrid Inverter)/Última medición'.

Una vez que el dispositivo se añada correctamente a través del configurador, se podrá monitorizar a través de la aplicación en la nube Reduxi.
