Cómo conectar el cargador Starcharge Aurora AC EVSE al Reduxi Controller
Conecte el Reduxi Controller al StarCharge Aurora mediante el protocolo OCPP. Reduxi puede reducir su factura de electricidad un 70 %.

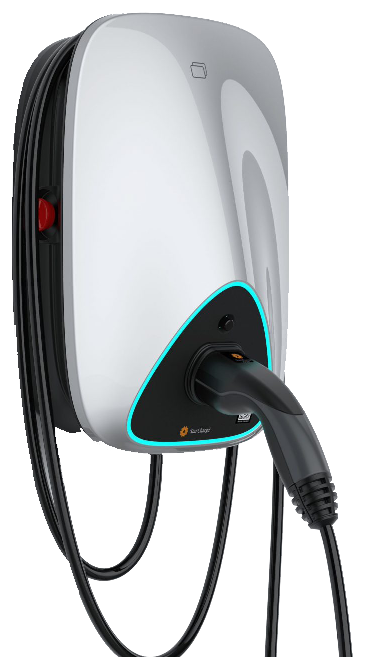

Descripción en texto de esta imagen
Foto de un cargador de VE de pared (wallbox) sobre fondo blanco. La carcasa es blanca brillante y plateada, con un panel frontal inferior negro bordeado por una tira de luz cian. Una clavija de carga negra está insertada en la toma del frontal y un cable negro grueso cuelga debajo en lazos. En el lado izquierdo de la carcasa se ve un botón o luz roja. En el panel frontal hay un pequeño logotipo. No hay texto legible.
- Documentación técnica
- Equipo necesario
- Instalar el cargador
- Iniciar sesión en la interfaz web del Aurora
- Introducir el ChargePoint ID y configurar OCPP
- Configurar los ajustes de red del Aurora
- Iniciar sesión en la interfaz web de Reduxi
- Añadir el Aurora a Reduxi
- Comprobar las lecturas
- Resumen
- Problemas frecuentes
- Artículos relacionados
1 Documentación técnica
Documento del fabricante del StarCharge Aurora:
- StarCharge Aurora operation manual (English) – Instalación, puesta en servicio, carga y mantenimiento de la wallbox Aurora.
2 Equipo necesario
Necesita:
- Reduxi Controller
- Wallbox StarCharge Aurora AC, instalada
- PC u ordenador portátil para abrir la interfaz web del cargador
- Cable Ethernet (para la conexión LAN o para el primer inicio de sesión)
- Tarjeta SIM (solo para la conexión 4G)
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Instalar el cargador
Instale la wallbox según las instrucciones del fabricante y póngala en servicio. Encontrará los detalles en el manual: https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Dispone de tres opciones para conectar la estación de carga a internet: tarjeta SIM, Wi‑Fi o Ethernet.
La foto muestra la zona de conexión de la estación de carga. Inserte la tarjeta SIM o conecte el cable Ethernet junto a la conexión de CA.
Descripción en texto de esta imagen
Dibujo de instalación de la zona de conexión dentro de la carcasa del cargador StarCharge Aurora, visto en ángulo: un cuerpo oscuro del cargador con un recuadro de contorno amarillo que contiene la regleta de bornes con cables de colores (amarillo-verde, azul, marrón, negro) y un cable Ethernet morado que sale hacia la derecha por una abertura para cables. Textos de las llamadas: SIM Card; Wiring comparison; After using the blade to cut through threading position, thread the ethernet; Ethernet cable socket; Ethernet Cable. Líneas rojas unen cada llamada con su pieza.
4 Iniciar sesión en la interfaz web del Aurora
Después de la instalación, conéctese a la estación de carga con un PC o un ordenador portátil.
4.1 Conexión mediante cable Ethernet
192.168.88.1 y 192.168.88.200. Recomendamos un programa como NetSetMan. También puede configurarla en el sistema operativo, en la conexión de red.Descripción en texto de esta imagen
Captura de pantalla del programa NetSetMan (menú en alemán: Programm, Windows Tools, Optionen, Hilfe). A la izquierda: un árbol de perfiles con el grupo Gruppe que contiene los perfiles Auto y StarCharge Aurora. A la derecha: pestaña Ethernet con el adaptador Intel(R) Ethernet Connection (18) I219-V. Sección IP & Gateway marcada: IP-Adresse automatisch beziehen [obtener IP automáticamente] sin seleccionar; Folgende IP-Adresse verwenden [usar la siguiente dirección IP] seleccionada. En un recuadro rojo: IP-Adresse: 192.168.88.200; Subnetzmaske: 255.255.255.0; Standardgateway: 192.168.88.1. Sección DNS-Server marcada: DNS-Serveradresse automatisch beziehen sin seleccionar; Folgende DNS-Serveradressen verwenden seleccionada; Bevorzugt [preferido]: vacío; Alternativ [alternativo]: vacío (ambos en el recuadro rojo). Debajo: Erweiterte TCP/IP-Einstellungen con WINS, Routentabelle e IPv6, todos sin marcar.
Descripción en texto de esta imagen
Collage de seis capturas de pantalla de Windows 11 con recuadros rojos y números rojos del 1 al 7 que muestran cómo establecer una dirección IP fija en el adaptador Ethernet. Paso 1: cuadro de búsqueda del menú Inicio en la barra de tareas con el texto network escrito. Paso 2: resultado de la búsqueda Best match: View network connections, Control panel (recuadro rojo); debajo hay sugerencias web y entradas de configuración (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Paso 3: ventana Control Panel, Network and Internet, Network Connections con la lista de adaptadores (Bluetooth-Netzwerkverbindung no conectado, OpenVPN Wintun cable de red desconectado, Ethernet Network 2 Intel(R) Ethernet Connection (recuadro rojo), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Paso 4: cuadro de diálogo Ethernet Status con un recuadro rojo alrededor del botón Properties. Paso 5: cuadro de diálogo Ethernet Properties (lista de elementos en alemán), con Internet Protocol, Version 4 (TCP/IPv4) seleccionado (recuadro rojo). Paso 6: recuadro rojo alrededor del botón Properties de ese cuadro de diálogo. Paso 7: cuadro de diálogo Internet Protocol Version 4 (TCP/IPv4) Properties: Obtain an IP address automatically sin seleccionar; Use the following IP address seleccionado, con los campos IP address, Subnet mask y Default gateway rellenados con números del tipo 192.168.x.x (dígitos exactos; la máscara de subred parece 255.255.255.0); Use the following DNS server addresses seleccionado, Preferred DNS server y Alternate DNS server vacíos; recuadro rojo alrededor de estos campos.
192.168.88.206. Inicie sesión con el usuario y la contraseña predeterminados que figuran a continuación.| Parámetro | Valor |
|---|---|
| Usuario | wbdh |
| Contraseña | 26835941 |
Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión web del cargador Aurora. Fondo: foto de un edificio moderno de oficinas o de una fábrica con fachada oscura y secciones de vidrio verde bajo un cielo azul; en la fachada se ven tenuemente el logotipo de una empresa y caracteres chinos. Centro: encabezado Login (tenue), dos campos de entrada oscuros con las etiquetas Username y Password (una pequeña marca roja en el extremo derecho del campo Username) y un botón naranja Sign me in. No se muestra el contenido de los campos.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de StarCharge, página Quick Setup (ruta Home / Quick Setup). Menú izquierdo oscuro: Quick Setup (resaltado), Hardware Setting, Software Setting, Charging Status, Upload and download. Barra superior: Language, User Set. Campos: ChargePoint Id: vacío, con los botones Submit y Refresh. Sección OCPP Setting: IP or Domain Name: vacío; SSL Enable: disable (lista desplegable); Port: vacío; Path: vacío; Authorization key: vacío; botones Submit y Refresh. Sección Certificate Import: campo de archivo con un botón Browse y un botón Submit.
5 Introducir el ChargePoint ID y configurar OCPP
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de StarCharge, página Quick Setup, con recuadros rojos y números rojos del 1 al 8. Recuadro rojo 1: Quick Setup en el menú izquierdo oscuro (otras entradas: Hardware Setting, Software Setting, Charging Status, Upload and download). Recuadro rojo 2: ChargePoint Id: 1234. Recuadro rojo alrededor del formulario OCPP Setting: 3. IP or Domain Name: 36.153.57.202; 4. SSL Enable: disable; 5. Port: 3400; 6. Path: /steve/websocket/CentralSystemSe (cortado, no se muestra el final); 7. Authorization key: vacío. Recuadro rojo 8: botón Submit junto a un botón Refresh. Debajo: Certificate Import con un campo de archivo, botón Brows y botón Submit; encabezado 4G configuration.
1 cuando el backend utiliza TLS para el acceso; en caso contrario, 0.9000./ocpp/1.6/json
6 Configurar los ajustes de red del Aurora
En la interfaz web, configure cómo se conecta la estación de carga a internet o a la red local. Opciones: 4G (SIM), Wi‑Fi o LAN (Ethernet).
6.1 4G (SIM)
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de StarCharge, página Software Setting, con recuadros rojos y números rojos del 1 al 4. Menú izquierdo oscuro: Quick Setup, Hardware Setting, Software Setting (resaltado, recuadro rojo 1), Charging Status, Upload and download. Zona principal: encabezado 4G configuration (recuadro rojo 2). Recuadro rojo 3 alrededor del formulario: Enable modification (casilla, parece marcada); campos APN, User, Pwd, Pin, todos vacíos; lista desplegable EncrypType. Recuadro rojo 4 alrededor del botón Submit, junto a Refresh. Debajo: encabezado Ethernet configuration con la casilla Enable modification (sin marcar) y los botones Submit y Refresh; encabezado DNS configuration.
6.2 Wi‑Fi
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de StarCharge, página Software Setting, con recuadros rojos y números rojos del 1 al 4. Menú izquierdo oscuro: Quick Setup, Hardware Setting, Software Setting (resaltado, recuadro rojo 1), Charging Status, Upload and download. Zona principal: encabezado Wifi configuration (recuadro rojo 2). Recuadro rojo 3 alrededor del formulario: Wifi enable (marcada); Mode selection: STA (lista desplegable); SSID: vacío; Pwd: vacío; Channel: 1 (lista desplegable en gris); Encryption: WPA2 (lista desplegable); una segunda casilla marcada con la etiqueta Encryption enable. Recuadro rojo 4 alrededor del botón Submit, junto a un botón Refresh.
6.3 LAN (Ethernet)
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web de StarCharge, página Software Setting, con recuadros rojos y números rojos del 1 al 4. Menú izquierdo oscuro: Quick Setup, Hardware Setting, Software Setting (resaltado, recuadro rojo 1), Charging Status, Upload and download. Barra superior: Language, User Set. Zona principal: encabezado Ethernet configuration (recuadro rojo 2). Recuadro rojo 3 alrededor de dos casillas marcadas: Enable modification y Dhcp enable. Recuadro rojo 4 alrededor del botón Submit, junto a un botón Refresh. Debajo: encabezado DNS configuration con una casilla sin marcar Dns enable y los botones Submit y Refresh.
7 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
8 Añadir el Aurora a Reduxi
Cree la comunicación OCPP entre el StarCharge Aurora y el Reduxi Controller.
8.1 Ajustes básicos
Inicie sesión en el Reduxi Configurator local (consulte el punto 7) y haga clic en + Add device.
Descripción en texto de esta imagen
Captura de pantalla de la barra lateral del Reduxi Configurator. Cabecera: logotipo de reduxi Configurator. La sección Devices (con un icono de menos) muestra: Iskraemeco AM550 (icono de torre eléctrica) y dos entradas con iconos de sol y sin nombres visibles. En la parte inferior hay un botón Add device con un signo más, marcado con un rectángulo cian.
En el primer paso, seleccione los ajustes básicos:
- Tipo de dispositivo:
EV charger - Type:
OCPP 1.6 - JSON - Name: un nombre de su elección, por ejemplo StarCharge Aurora
Descripción en texto de esta imagen
Captura de pantalla del Reduxi Configurator, paso 1 de 2 Basic settings. Indicador de pasos: 1 Basic settings (activo), 2 Communication channel (gris). Formulario Basic settings: Device type (obligatorio): EV charger; Type (obligatorio): OCPP 1.6 - JSON; Name (obligatorio): StarCharge Aurora. Botones: Back (izquierda), Next (derecha, oscuro).
8.2 Ajustes de comunicación
El segundo paso configura el canal de comunicación para OCPP. Defina el Device identifier. Debe ser el mismo ID que el ChargePoint ID de la estación de carga. El Reduxi Controller genera automáticamente la URL para OCPP JSON 1.6. Añada /Device ID al final de esta URL.
| Parámetro | Valor |
|---|---|
| Identificador del dispositivo | Igual que el ChargePoint ID de la estación de carga |
| Controller OCPP JSON 1.6 URL | Generada por el controlador. Añada /Device ID al final. Ejemplo: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Descripción en texto de esta imagen
Captura de pantalla del Reduxi Configurator, paso 2 de 2 Communication channel (paso 1 Basic settings, paso 2 Communication channel). Formulario Communication channel and device configuration, nota: There are no available connections. Campos: Device identifier (obligatorio): my_staion_ID1 [tal como se muestra], marcado con un rectángulo cian; Connector (obligatorio): 1; Charger type (obligatorio): AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current (obligatorio): Manual override; Per phase max. current manual override: 32, ayuda: In effect when manual override is selected; Forward communication to backend OCPP server: vacío; Override authentication username for backend OCPP server: vacío; Override authentication password for backend OCPP server: vacío; Forward measurements to backend OCPP server once every: lista desplegable vacía; Allow new charging session: Always. Último campo, marcado con un rectángulo cian: Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, con un icono de copiar a la derecha. Botones: Back (izquierda), Done (derecha, oscuro).
8.3 Test communication
Haga clic en Test communication en la parte inferior derecha, debajo de los campos del canal de comunicación. Comprueba la comunicación OCPP y no guarda nada. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.
La prueba devuelve uno de tres resultados:
Caso 1: la comunicación funciona correctamente.
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo Testkommunikation en alemán en el Reduxi Configurator, con una X de cierre. Texto verde en un recuadro blanco: Successful readout from device. Active power: 0.0 W; Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Max. active power: 0.0 W; Min. active power: 0.0 W; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Botón oscuro abajo a la derecha: Schließen [Cerrar].
Caso 2: Unable to communicate with device 1, ID of device is not set or is different.
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo Testkommunikation en alemán en el Reduxi Configurator, con una X de cierre. Primer recuadro, texto rojo: Keine Kommunikation mit dem Gerät möglich. [No es posible comunicarse con el dispositivo.] Segundo recuadro, texto rojo: Number of devices found on OCPP - JSON 1.6: 1; Device identifier: 0000241500065. Botón oscuro abajo a la derecha: Schließen [Cerrar].
El ID que asignó en el Reduxi Controller no coincide exactamente con el ID de la estación de carga. Compruebe ambos e inténtelo de nuevo.
Caso 3: No se encuentra ningún dispositivo con comunicación OCPP 1.6.
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo Test communication en alemán en el Reduxi Configurator, título: Testkommunikation, con una X de cierre. Mensaje en texto rojo en un recuadro blanco: Keine Kommunikation mit dem Gerät möglich. [No es posible comunicarse con el dispositivo.] Botón oscuro abajo a la derecha: Schließen [Cerrar].
Los ajustes de la estación de carga no se guardaron, el Aurora no tiene conexión a internet o la ruta al Reduxi Controller es incorrecta. Compruebe la conexión a internet del cargador, el cableado (si lo hay) y los ajustes.
9 Comprobar las lecturas
9.1 Últimas mediciones
Una vez establecida la comunicación, compruebe las lecturas del nuevo dispositivo en Devices – Last measurements en el Reduxi Configurator.
9.2 Activar el control por Reduxi
Para el control avanzado del cargador, integre el dispositivo en la estrategia de Reduxi. En Devices en el Reduxi Configurator, establezca el control type en AUTO. Solo entonces los comandos de la estrategia afectan al cargador.
Para usar precios dinámicos y tarifas dinámicas, defina una estrategia como se describe en Estrategias para el controlador Reduxi.
Después de añadir el dispositivo, también puede supervisarlo y controlarlo en la aplicación Reduxi Cloud.
✓ Resumen
Preparación (puntos 1–3): Lea el manual, reúna el equipo e instale la wallbox.
StarCharge Aurora (puntos 4–6): Inicie sesión en la interfaz web, introduzca el ChargePoint ID y los datos OCPP del controlador, y configure 4G, Wi‑Fi o LAN.
Añadir a Reduxi (puntos 7–8): Inicie sesión, añada un dispositivo OCPP 1.6 - JSON con el ChargePoint ID como Device identifier, ejecute Test communication y haga clic en Done.
Puesta en marcha (punto 9): Compruebe las últimas mediciones y establezca el control type en AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Test communication: el ID del dispositivo no está configurado o es distinto | El Device identifier en Reduxi debe coincidir exactamente con el ChargePoint ID del cargador (punto 5, punto 8.2). |
| Test communication: no se encuentra ningún dispositivo con comunicación OCPP 1.6 | Compruebe que los ajustes están guardados en el cargador, que el Aurora tiene conexión a internet y que la ruta al controlador es correcta (puntos 5 y 6). |
| La interfaz web del cargador no se abre | Establezca la dirección IP de su PC en 192.168.88.1–200 y abra 192.168.88.206 (punto 4.1). |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
