Cargador Reduxi con Starcharge Aurora AC EVSE

Actualización

Conecte el controlador Reduxi a StarCharge Aurora y aproveche el protocolo OCPP. Reduxi puede reducir su factura de electricidad hasta en un 70%.

1. Instalar

Instale el wallbox según las instrucciones del fabricante y póngalo en funcionamiento.

Para más detalles, siga el enlace al manual:
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Tiene tres opciones para conectar la estación de carga a Internet: a través de una tarjeta SIM, WiFi o Ethernet.

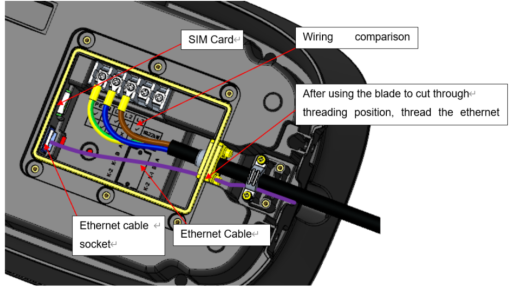

La siguiente foto muestra el área de conexión de la estación de carga. Allí, puede instalar la tarjeta SIM o conectar el cable Ethernet junto a la conexión de CA:

2. Inicio de sesión en la página web de Aurora

Una vez instalada la estación de carga, debe conectarse a ella usando su PC o portátil.



2.1 Conexión por cable Ethernet:

  1. Conecte su PC o portátil directamente a la estación de carga o, alternativamente, a un switch local al que también esté conectada la estación de carga.

  2. Configure temporalmente la dirección IP de su PC o portátil. Use una dirección IP entre 192.168.88.1-200
    Recomendamos programas como NetSetMan o similares. Alternativamente, la configuración también se puede realizar directamente en el sistema operativo para la conexión de red correspondiente.

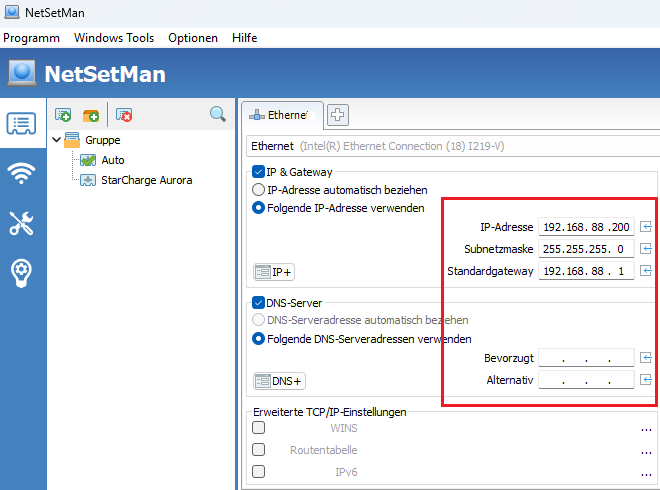

    NetSetMan:

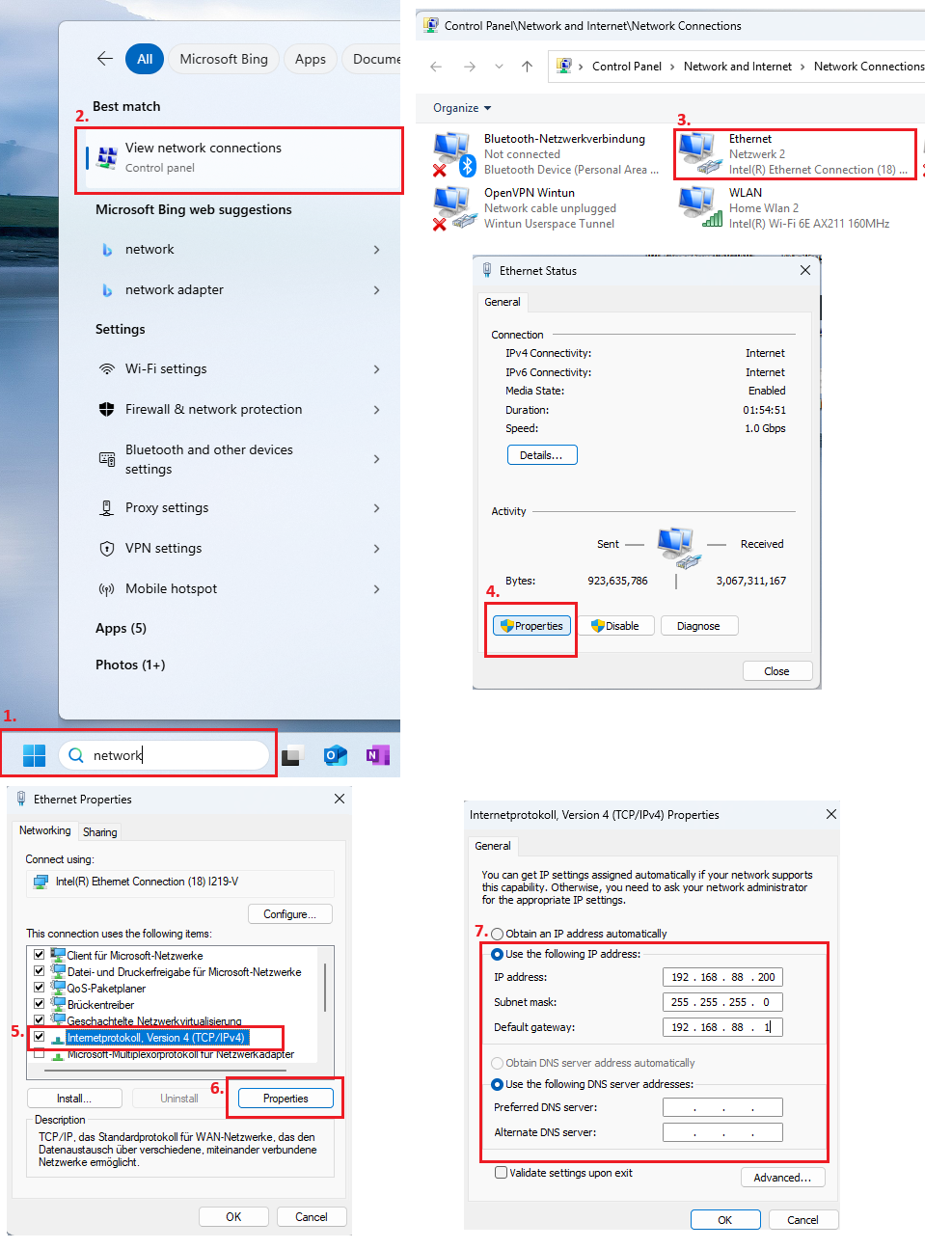

    Configuración de Windows:

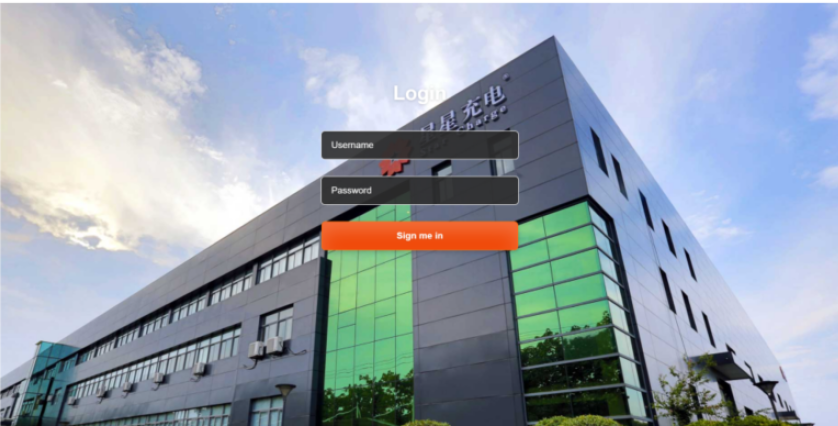

  3. Abra su navegador e introduzca la dirección IP por defecto de la estación de carga: 192.168.88.206

    para iniciar sesión use:
    usuario: wbdh
    contraseña: 26835941

  4. Ahora debería estar en la interfaz web de la estación de carga:

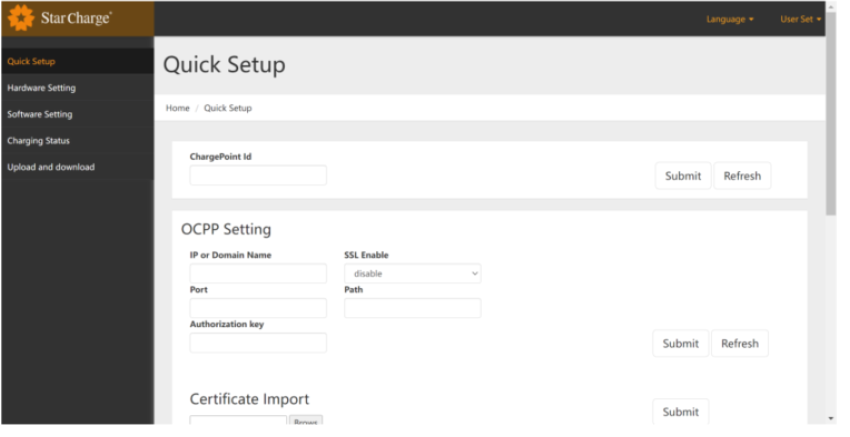

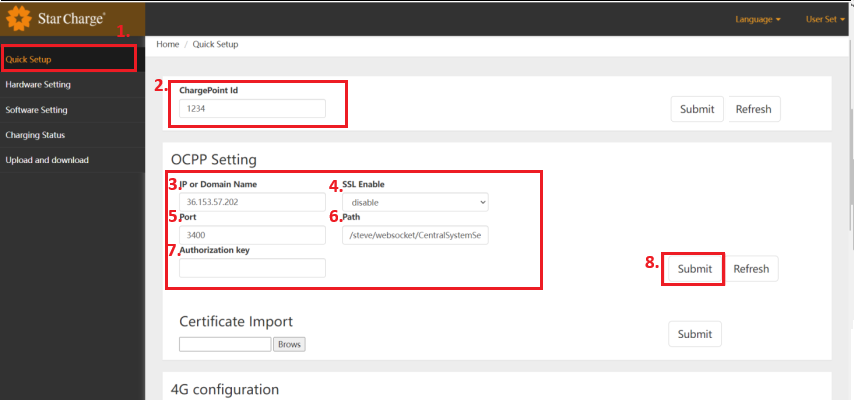

3. Introducir ID de punto de carga y configurar OCPP

  1. Seleccione Configuración rápida en el lado izquierdo de la página principal
  2. Introduzca el ID del punto de carga y confirme haciendo clic en Enviar
    Importante: Anote esto para más tarde
  3. Introduzca la dirección IP del controlador Reduxi que está instalado en el sitio.
  4. SSL_Enable: El valor es 1 cuando el backend utiliza TLS para el acceso, de lo contrario, el valor es 0.
  5. Introduzca el número de puerto 9000
  6. Introduzca la ruta desde el controlador Reduxi: /ocpp/1.6/json
  7. Clave de autorización: déjela en blanco
  8. Haga clic en el Enviar en la Parte OCPP para confirmar la entrega de la información de configuración al backend.



4. Configurar ajustes de red de Aurora

Una vez que esté en la interfaz web de la estación de carga, deberá configurar los ajustes de red.

Tiene las siguientes opciones para conectar la estación de carga a Internet o a la red local:

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

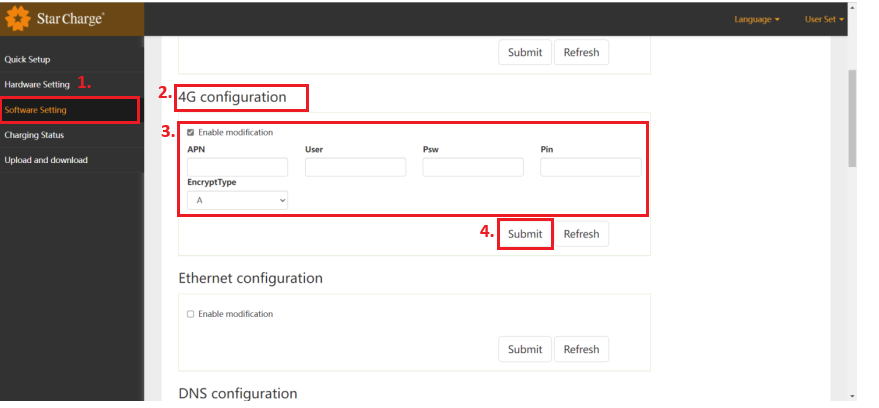

4.1 4G (SIM)

  1. Seleccione Configuración de software en el lado izquierdo de la página principal.
  2. Busque configuración 4G
  3. Haga clic en Habilitar modificación e introduzca la información que recibió de su proveedor de telefonía móvil.

  4. Confirme con enviar

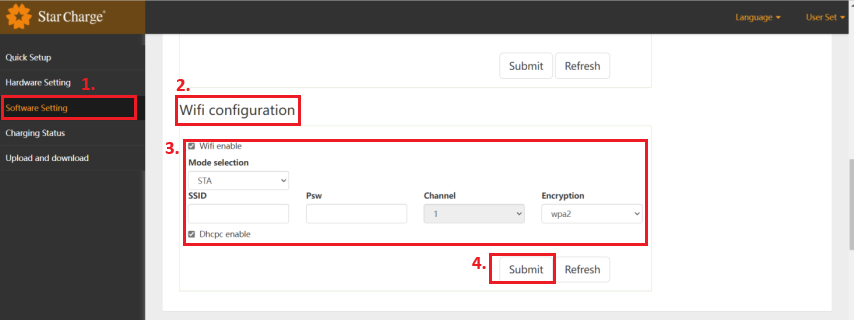

4.2 WiFi

  1. Seleccione Configuración de software en el lado izquierdo de la página principal

  2. Busque configuración WiFi y habilítela

  3. En la selección de Modo elija STA e introduzca "SSID" (ID de Wi-Fi) "Psw" (contraseña de Wi-Fi) y "Encriptación" (generalmente elija wpa2)
    Recomendamos que asigne una dirección IP estática según la red disponible en su ubicación.
    Importante: Tenga en cuenta esta dirección, ya que la necesitará más tarde.

  4. Confirme haciendo clic en enviar.

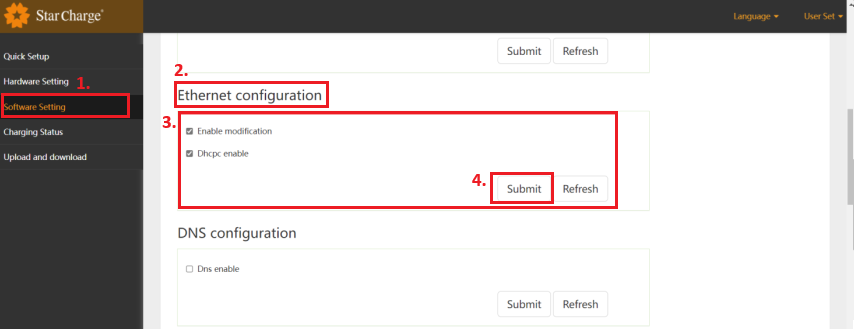

4.3 LAN (Ethernet)

  1. Seleccione Configuración de software en el lado izquierdo de la página principal

  2. Busque configuración Ethernet y habilítela

  3. Recomendamos que asigne una dirección IP estática según la red disponible en su ubicación.
    Importante: Tenga en cuenta esta dirección, ya que la necesitará más tarde.

  4. Confirme haciendo clic en enviar.



Una vez que haya completado estos ajustes, desconecte su dispositivo de la estación de carga y, si usa una conexión LAN, conecte el cable Ethernet al controlador Reduxi o a un switch. Luego, continúe con la configuración en el controlador Reduxi.





5. Crear una configuración para la comunicación OCPP entre el Starcharge Aurora y el controlador Reduxi

4.1 Añadir dispositivo

Inicie sesión primero en el configurador local de Reduxi y agregue un nuevo dispositivo haciendo clic en el botón Agregar dispositivo.

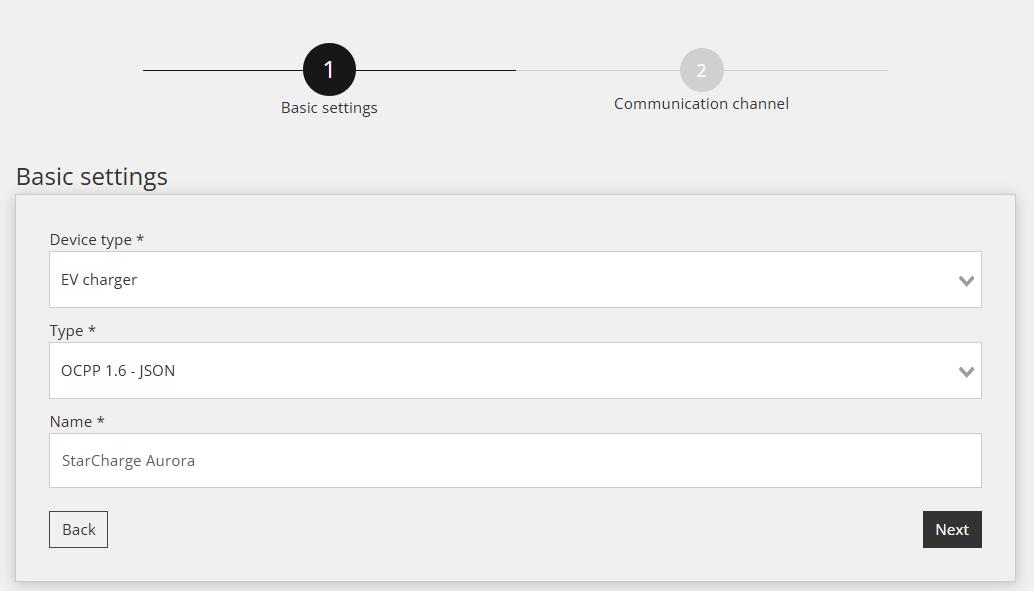

4.2 Seleccione el dispositivo que desea agregar


En el primer paso, se definen los ajustes básicos:

  • Seleccione Tipo de dispositivo: Cargador EV,
  • Seleccione Tipo: OCPP 1.6 - JSON,
  • Nombra el dispositivo como desees, por ejemplo: StarCharge Aurora

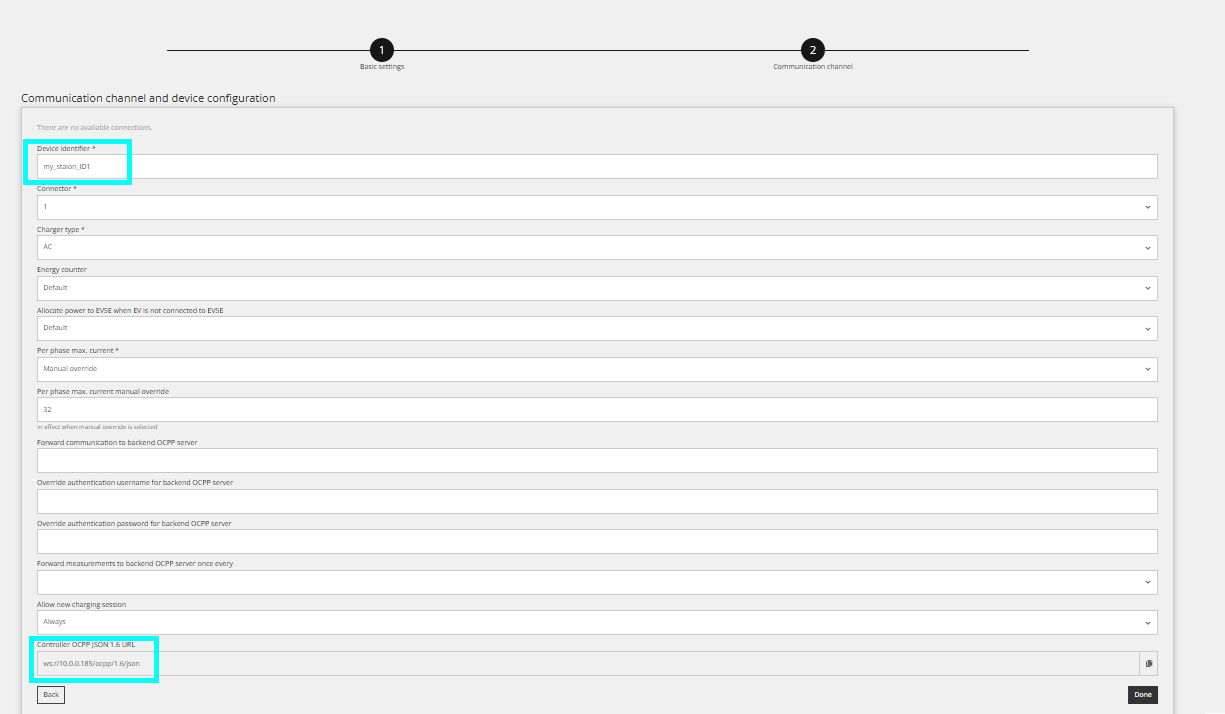

4.3 Configuración del dispositivo para OCPP


El segundo paso se utiliza para el canal de comunicación, para que la comunicación OCPP funcione correctamente.



Primero defina el identificador del dispositivo (debe ser el mismo ID que en la estación de carga).
En caso del protocolo OCPP json 1.6, se necesita una URL, que se genera automáticamente por el controlador Reduxi. Una vez que tenga la URL generada, debe agregar / Device ID al final de la URL.  Ejemplo de URL: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Probar comunicación


La prueba de comunicación se realiza a través del botón Probar comunicación ubicado en la parte inferior derecha después de todo el campo del canal de comunicación.



Hay tres casos diferentes de respuesta de comunicación.

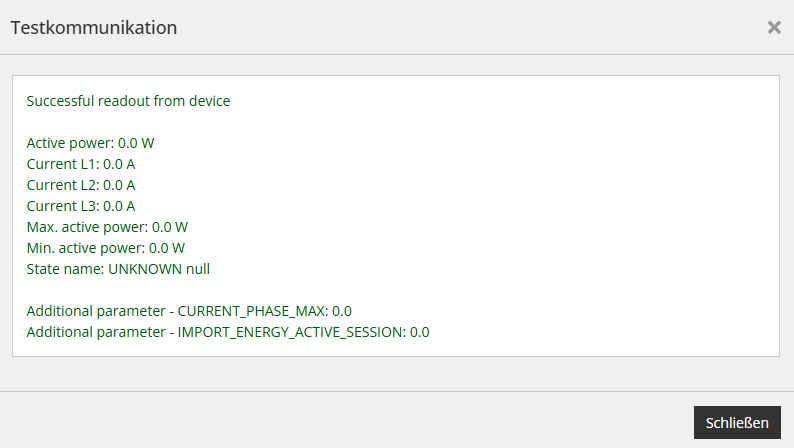

Caso 1: La comunicación funciona correctamente:

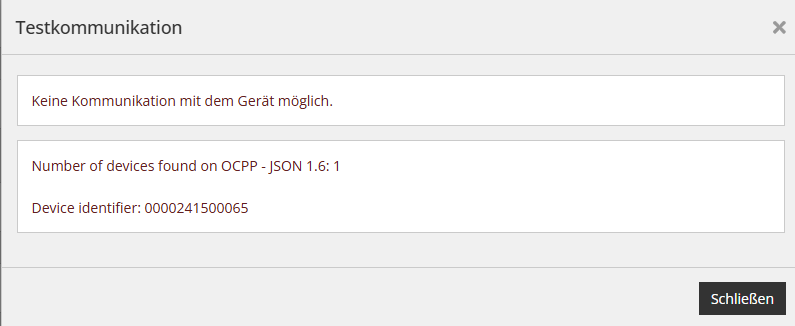

Caso 2: No se puede comunicar con el dispositivo 1, el ID del dispositivo no está configurado o es diferente:

En este caso, el ID que asignó al controlador Reduxi no coincide exactamente con el ID de la estación de carga. Verifique la información e inténtelo de nuevo.

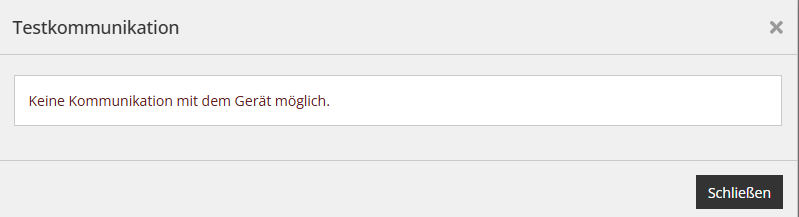

Caso 3: No se encuentra ningún dispositivo con comunicación OCPP 1.6:

En este caso, la configuración en la estación de carga no se guardó, o Aurora no tiene conexión a Internet, o la ruta al controlador Reduxi es incorrecta. Compruebe la conexión a Internet del cargador, el cableado (si existe) y la configuración.

Una vez que el dispositivo se ha agregado con éxito a través del configurador, se puede monitorear y controlar a través de la aplicación en la nube Reduxi.
