Cómo conectar los dispositivos de SMA Solar Technology al Reduxi Controller

Actualización
⚡ Reduxi Controller · Base de conocimientos

Cómo conectar los dispositivos de SMA Solar Technology al Reduxi Controller

La integración Reduxi-SMA permite poner en servicio inversores de forma flexible para equilibrar la red, aumenta la eficiencia y crea oportunidades de arbitraje que reducen costes y elevan los beneficios.

🔧 SMA Data Manager, Speedwire/Webconnect Data Module o inversor SMA con puerto LAN · Reduxi Controller
🌐 Modbus TCP/IP
🔢 Puerto 502

📄 Descargar como PDF

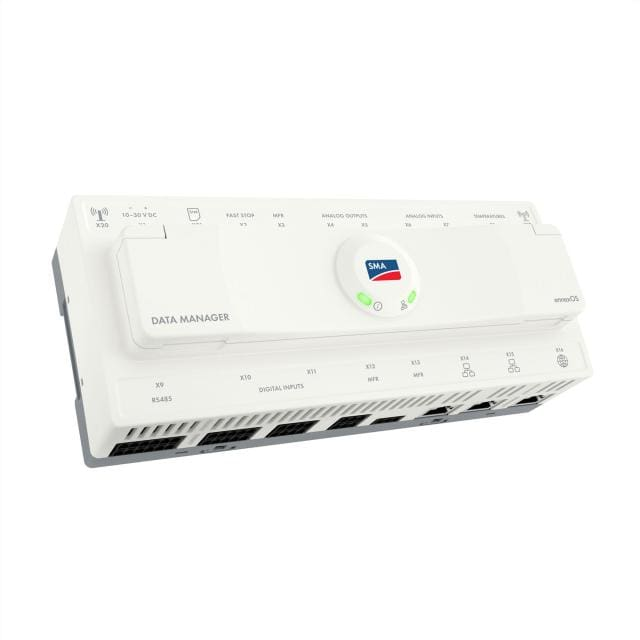

Foto del SMA Data Manager M, carcasa blanca con el logotipo de SMA y LED verdes
SMA Data Manager M (imagen del distribuidor)
Descripción en texto de esta imagen

Foto de producto del SMA Data Manager M sobre fondo blanco: una carcasa blanca ancha, tipo carril DIN, vista desde arriba en ángulo. La tapa superior muestra el logotipo de SMA en un campo redondo con LED de estado verdes y el texto DATA MANAGER abajo a la izquierda. A lo largo del borde superior y del borde frontal hay filas de pequeñas etiquetas impresas de bornes y puertos, con bloques de bornes y puertos de red en la parte frontal inferior.

📋 En este artículo
  1. Documentación técnica
  2. Equipo necesario y opciones de conexión
  3. Activar Modbus TCP/IP en el dispositivo SMA
  4. Iniciar sesión en la interfaz web de Reduxi
  5. Añadir el dispositivo SMA a Reduxi
  6. Comprobar las lecturas
  7. Resumen
  8. Problemas frecuentes
  9. Artículos relacionados

1 Documentación técnica

Páginas y manuales del fabricante:

2 Equipo necesario y opciones de conexión

2.1 Equipo necesario

  • Reduxi Controller
  • SMA Data Manager, SMA Speedwire/Webconnect Data Module o un inversor SMA con puerto LAN (consulte el punto 2.2)
  • Dirección IP del dispositivo SMA
  • Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi

2.2 Opciones de conexión

El sistema Reduxi admite varias opciones de conexión. Todas utilizan el protocolo Modbus TCP/IP para comunicarse con los inversores. Este método estándar permite adquirir datos de forma fiable y en tiempo real de sus inversores fotovoltaicos y otros dispositivos.

Opción Hardware Qué hace
1 SMA Data Manager Puente entre inversores, contadores de energía y baterías. Reduxi muestra todos los dispositivos de cada categoría como una suma.
2 SMA Speedwire/Webconnect Data Module Proporciona al inversor comunicación LAN y habilita Modbus TCP/IP.
3 Conexión LAN directa al inversor SMA Sin hardware adicional. Los inversores con puerto LAN se comunican mediante Modbus TCP/IP.

3 Activar Modbus TCP/IP en el dispositivo SMA

3.1 Opción 1: SMA Data Manager

Los dispositivos se conectan al SMA Data Manager mediante RS485. El SMA Data Manager se conecta al sistema Reduxi mediante Modbus TCP/IP. Reduxi suma y muestra todos los dispositivos de cada categoría:

  • PV
  • Baterías
  • Contadores de energía
  • EVSE

Active Modbus TCP/IP en el SMA Data Manager como se describe en el manual en línea de SMA.

Pasos para las mediciones de red

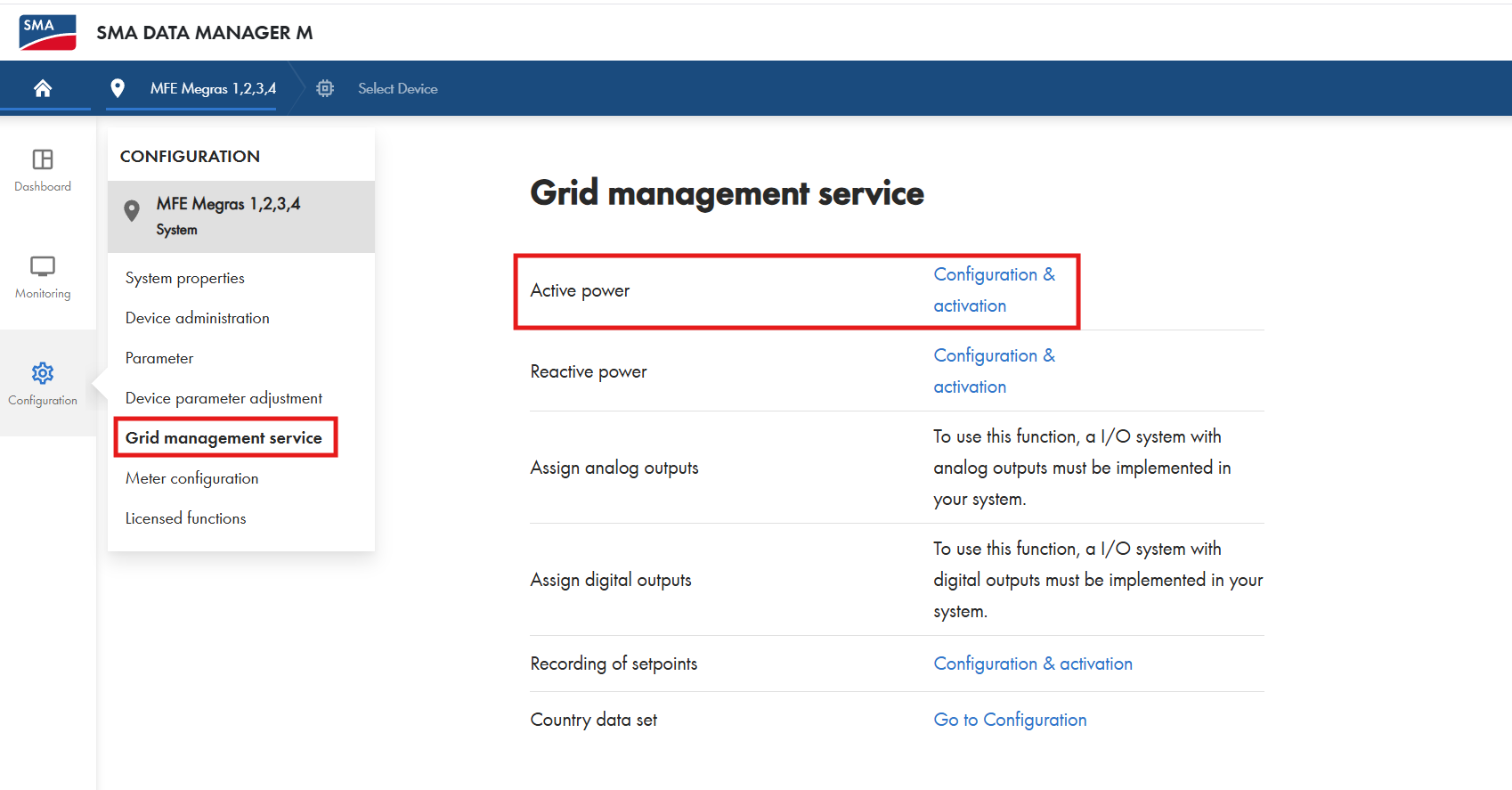

SMA Data Manager M, Configuration ' Grid management service, fila Active power resaltada
Paso 1: Grid management service – Active power
Descripción en texto de esta imagen

Captura de pantalla de la interfaz web del SMA Data Manager M. Encabezado: logotipo de SMA, texto SMA DATA MANAGER M, barra de ruta con MFE Megras 1,2,3,4 y Select Device. Barra de iconos izquierda: Dashboard, Monitoring, Configuration (seleccionado). Menú Configuration bajo MFE Megras 1,2,3,4 System: System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (resaltado con un recuadro rojo), Meter configuration, Licensed functions. Página principal titulada Grid management service, una tabla con las filas: Active power (recuadro rojo) con el enlace Configuration & activation; Reactive power con el enlace Configuration & activation; Assign analog outputs con el texto: To use this function, a I/O system with analog outputs must be implemented in your system.; Assign digital outputs con el mismo tipo de texto para salidas digitales; Recording of setpoints con el enlace Configuration & activation; Country data set con el enlace Go to Configuration.

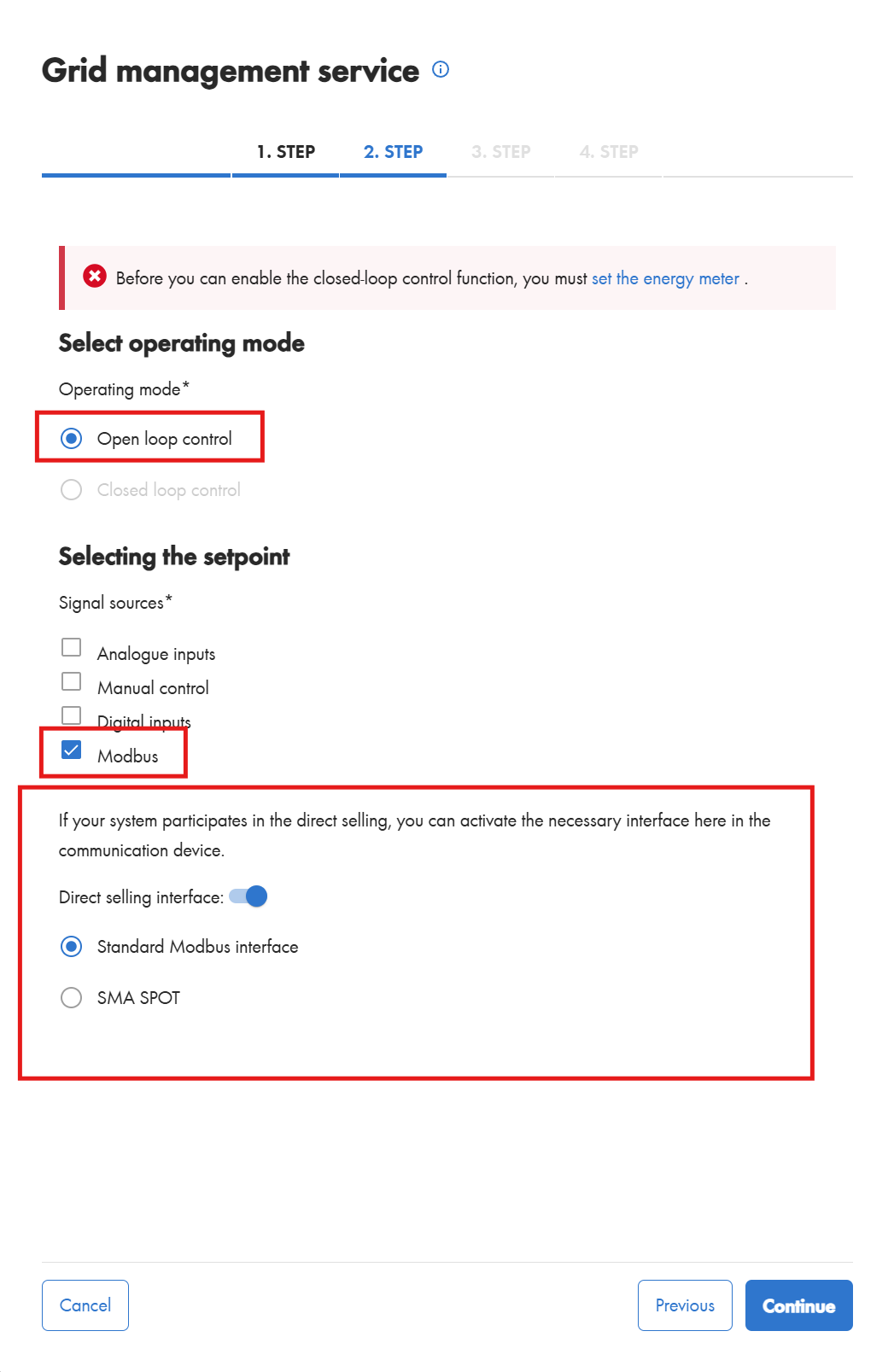

SMA Data Manager, Grid management service, paso 2: Open loop control, Modbus marcado, interfaz de venta directa activada
Paso 2: modo de funcionamiento y selección de la consigna
Descripción en texto de esta imagen

Captura de pantalla de la interfaz web del SMA Data Manager, página Grid management service (con un icono de información), imagen alta. Pestañas de pasos: 1. STEP, 2. STEP (activo, azul), 3. STEP y 4. STEP (en gris). Banner de error rojo: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter es un enlace azul). Sección Select operating mode, Operating mode*: opción Open loop control seleccionada (recuadro rojo); Closed loop control en gris, sin seleccionar. Sección Selecting the setpoint, Signal sources*: casillas Analogue inputs (sin marcar), Manual control (sin marcar), Digital inputs (sin marcar), Modbus (marcada, recuadro rojo). Un gran recuadro rojo rodea el texto: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Dentro: Direct selling interface: interruptor activado; opción Standard Modbus interface seleccionada; opción SMA SPOT sin seleccionar. En la parte inferior: botones Cancel, Previous, Continue (azul, relleno).

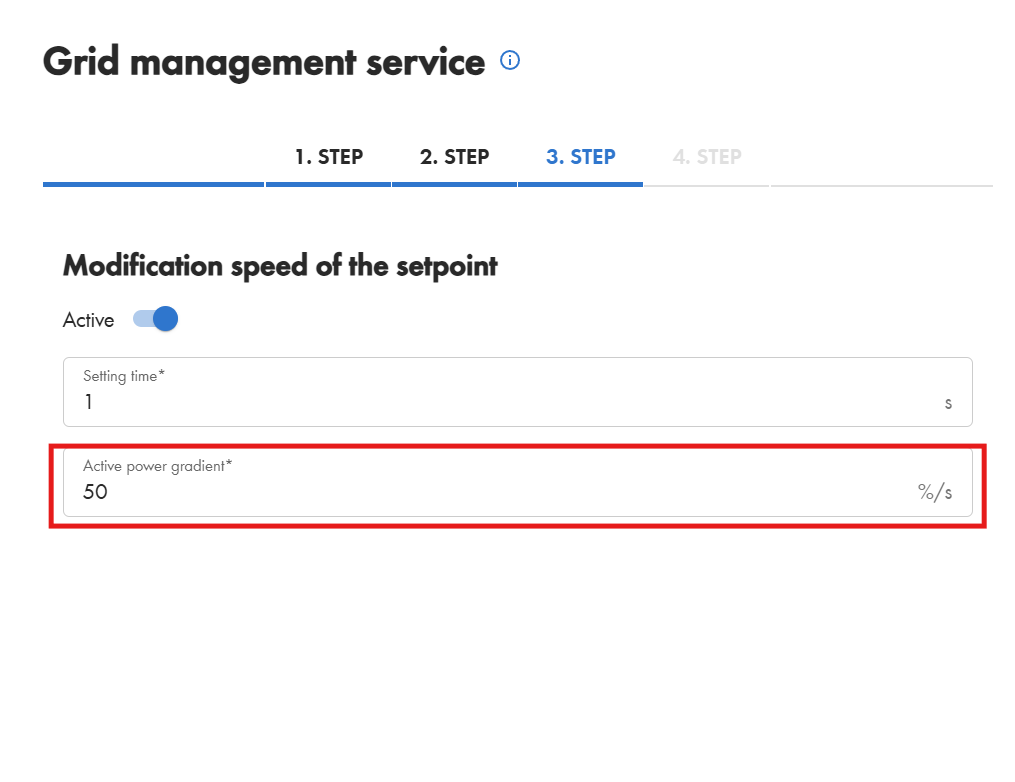

SMA Data Manager, Grid management service, paso 3: Active power gradient 50 %/s en un recuadro rojo
Paso 3: velocidad de modificación de la consigna
Descripción en texto de esta imagen

Captura de pantalla de la interfaz web del SMA Data Manager, página Grid management service (con un icono de información). Pestañas de pasos: 1. STEP, 2. STEP, 3. STEP (activo, azul), 4. STEP (en gris). Encabezado de sección: Modification speed of the setpoint. Interruptor Active: activado. Campos: Setting time*: 1, unidad s; Active power gradient*: 50, unidad %/s (este campo está marcado con un recuadro rojo).

3.2 Opción 2: SMA Speedwire/Webconnect Data Module

El módulo proporciona al inversor comunicación LAN (consulte el punto 2.4 del documento de SMA enlazado en el ⁠punto 1⁠) y habilita Modbus TCP/IP.

Active Modbus TCP/IP en el módulo como se describe en el manual de SMA. A continuación, pruebe la conexión (consulte el ⁠punto 3⁠).

3.3 Opción 3: conexión LAN directa al inversor SMA

No se necesita hardware adicional. El inversor tiene un puerto LAN que permite la comunicación mediante Modbus TCP/IP.

Conéctese a la interfaz de software del inversor y active Modbus TCP/IP. A continuación, pruebe la conexión (consulte el ⁠punto 3⁠).

3.4 Probar el puerto 502

Después de activar Modbus TCP/IP, pruebe la conexión en el Reduxi Configurator. Utilice la dirección IP del controlador o reduxi.local para abrirlo (consulte el ⁠punto 4⁠).

  • Abra el Reduxi Configurator.
  • Vaya a Settings – System – Tools.
  • Ejecute la prueba de puerto TCP con la IP del dispositivo SMA y el puerto 502.
Menú del Reduxi Configurator Settings ' System ' Tools, TCP port test resaltado con un recuadro rojo
Settings – System – Tools
Descripción en texto de esta imagen

Captura de pantalla del menú de navegación izquierdo del Reduxi Configurator (logotipo: reduxi Configurator). Entradas del menú de arriba abajo: Devices (+, contraído; las primeras letras están cortadas en el borde izquierdo); Strategies (+, contraído); Utility Rate Plan; Settings (desplegado, signo menos) con las subentradas Grid, Network, System (desplegado, signo menos) con las subentradas Identifier, License, Update, Reboot, Factory reset, Tools (desplegado, signo menos) con las subentradas Ping test, TCP port test (resaltada con un recuadro rojo), Address scanner; después Profile (+) y Users. La parte derecha de la imagen está en blanco.

SMA Data Manager, Grid management service, paso 2: Open loop control, Modbus marcado, interfaz de venta directa activada
Ajustes del SMA Data Manager (consulte el punto 3.1)
Descripción en texto de esta imagen

Captura de pantalla de la interfaz web del SMA Data Manager, página Grid management service (con un icono de información), imagen alta. Pestañas de pasos: 1. STEP, 2. STEP (activo, azul), 3. STEP y 4. STEP (en gris). Banner de error rojo: Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter es un enlace azul). Sección Select operating mode, Operating mode*: opción Open loop control seleccionada (recuadro rojo); Closed loop control en gris, sin seleccionar. Sección Selecting the setpoint, Signal sources*: casillas Analogue inputs (sin marcar), Manual control (sin marcar), Digital inputs (sin marcar), Modbus (marcada, recuadro rojo). Un gran recuadro rojo rodea el texto: If your system participates in the direct selling, you can activate the necessary interface here in the communication device. Dentro: Direct selling interface: interruptor activado; opción Standard Modbus interface seleccionada; opción SMA SPOT sin seleccionar. En la parte inferior: botones Cancel, Previous, Continue (azul, relleno).

Si Modbus TCP/IP está activado, la prueba indica que el puerto 502 está abierto. En caso contrario, el puerto está cerrado.

Prueba de puerto TCP del Reduxi Configurator: host 10.100.55.128, puerto 502, resultado Port 502 is opened
Prueba de puerto TCP: el puerto 502 está abierto
Descripción en texto de esta imagen

Captura de pantalla de la herramienta TCP port test del Reduxi Configurator. Título: TCP port test. Campos: Host: 10.100.55.128; Port: 502; botón Test. Debajo, la etiqueta Result y un cuadro de resultado con texto verde: Port 502 is opened.

4 Iniciar sesión en la interfaz web de Reduxi

Puede abrir la interfaz web de Reduxi de dos formas:

Remoto
📱
Reduxi app
Mediante conexión de túnel · funciona desde cualquier lugar
🖥️
Navegador web
En la red local · mediante dirección IP o reduxi.local
📱 4.1 Con la aplicación Reduxi
1
Abrir la app e iniciar sesión
Inicie la Reduxi app en su smartphone o tableta e inicie sesión con sus credenciales.
2
Abrir Reduxi devices
Toque el icono de menú (tres líneas, arriba a la izquierda) y seleccione Reduxi devices.
3
Activar la conexión de túnel
Active la conexión de túnel y espere un momento hasta que esté activa.
4
Abrir el configurator
Toque Open configurator. Se abre la interfaz web de Reduxi.
Reduxi app: icono de menú (2), Reduxi devices (3), botón Activate tunnel connection (4)
Activar la conexión de túnel (paso 3)
Descripción en texto de esta imagen

Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.

Botón Open configurator de la Reduxi app (paso 5) y pantalla de inicio del Reduxi Configurator con la conexión de túnel (paso 6)
Open configurator (paso 4)
Descripción en texto de esta imagen

Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.

🖥️ 4.2 Con un navegador web
1
Abrir la página de inicio de sesión
En un dispositivo conectado a la misma red, abra un navegador web e introduzca la dirección IP del controlador o http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.
2
Log in
Nombre de usuario: admin · Contraseña: admin (valor de fábrica)
Página de inicio de sesión del Reduxi Configurator en la dirección reduxi.local, barra de direcciones marcada
Pantalla de inicio de sesión de Reduxi Controller
Descripción en texto de esta imagen

Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.

Pantalla de inicio del Reduxi Configurator tras iniciar sesión: flujo de energía con casa 24.20 kW, red 24.20 kW, cargador de VE 31.00 kW
Interfaz web del controlador tras iniciar sesión
Descripción en texto de esta imagen

Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.

5 Añadir el dispositivo SMA a Reduxi

El proceso es el mismo para todos los dispositivos, porque se utiliza el protocolo Modbus TCP/IP. El dato necesario es la dirección IP del dispositivo.

5.1 Ajustes básicos

Inicie sesión en el Reduxi Configurator (consulte el ⁠punto 4⁠) y haga clic en + Add device.

Menú izquierdo del Reduxi Configurator: flecha azul que señala el botón + Add device bajo Devices
El botón + Add device
Descripción en texto de esta imagen

Captura de pantalla de la parte superior del menú izquierdo del Reduxi Configurator. Logotipo: reduxi Configurator. Devices (desplegado, signo menos) muestra dos entradas con los nombres tapados en negro (la primera con un icono de batería y sol, la segunda con un icono de tipo inversor). Debajo está el botón + Add device, con una flecha azul de contorno negro que lo señala. Después Strategies (+), Utility Rate Plan, Settings (+).

Opción 1: SMA Data Manager

El SMA Data Manager funciona como registrador de datos. En el sistema Reduxi opera como Hybrid Inverter, porque admite conexiones con varios tipos de dispositivos. La comunicación se realiza por IP y Reduxi muestra los valores agregados de cada grupo. También puede acceder a dispositivos individuales a través del SMA Data Manager. En ese caso, defina la dirección esclava del dispositivo concreto.

  • Device type: Hybrid Inverter
  • Type: SMA Data Manager
  • Name: SMA Data Manager, cámbielo si es necesario
Ajustes básicos del Reduxi Configurator: tipo de dispositivo Hybrid Inverter, tipo SMA Data Manager, nombre SMA Data Manager
Ajustes básicos: SMA Data Manager
Descripción en texto de esta imagen

Captura de pantalla del asistente de dispositivos del Reduxi Configurator, paso 1 Basic settings. Indicador de pasos: 1 Basic settings (activo), 2 Communication channel (en gris). Encabezado: Basic settings. Campos: Device type *: Hybrid Inverter; Type *: SMA Data Manager; Name *: SMA Data Manager (texto seleccionado/resaltado). Botones: Back, Next.

Opciones 2 y 3: inversor SMA

No se añade el SMA Speedwire/Webconnect Data Module en sí. El módulo solo proporciona conectividad LAN a un inversor concreto. Seleccione el tipo del inversor que desea conectar. El ejemplo añade un SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) como inversor individual.

  • Device type: Solar power plant
  • Type: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
  • Name: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), cámbielo si es necesario
Ajustes básicos del Reduxi Configurator: tipo de dispositivo Solar power plant, tipo SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
Ajustes básicos: SMA Sunny Tripower CORE1
Descripción en texto de esta imagen

Captura de pantalla del asistente de dispositivos del Reduxi Configurator, paso 1 Basic settings. Indicador de pasos: 1 Basic settings (activo), 2 Communication channel (en gris). Encabezado: Basic settings. Campos: Device type *: Solar power plant; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41); Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Botones: Back, Next.

Haga clic en Next.

5.2 Ajustes de comunicación

Opción Dirección IP que debe introducir
1: SMA Data Manager IP del SMA Data Manager
2: Speedwire/Webconnect Data Module IP del SMA Speedwire/Webconnect Data Module
3: conexión LAN directa IP del puerto LAN del inversor (versiones de inversor más recientes)

En las opciones 2 y 3, el resto de los ajustes son los mismos que para el inversor del punto 5.1.

Opción 1: SMA Data Manager. Introduzca la IP del SMA Data Manager.

Ajustes de comunicación del SMA Data Manager en el Reduxi Configurator: TCP/IP, campo IP vacío, puerto 502
Ajustes de comunicación: IP del SMA Data Manager
Descripción en texto de esta imagen

Captura de pantalla del Reduxi Configurator, paso 2 de 2 Communication channel (paso 1 Basic settings, paso 2 Communication channel). Formulario Communication channel and device configuration: Connection (obligatorio): TCP/IP; IP (obligatorio): vacío, con una flecha negra que señala el campo; Port (obligatorio): 502; Modbus unit ID (obligatorio): 2; Is electricity meter installed (obligatorio): interruptor en No; Is battery installed (obligatorio): interruptor en No. Botones: Back (izquierda), Test communication y Done (derecha, oscuro).

A continuación, defina qué tipos de dispositivo están conectados al SMA Data Manager:

  • Contador eléctrico: YES / NO
  • Batería: YES / NO
Paso 2 del Reduxi Configurator: Modbus unit ID 2, interruptores de contador eléctrico y de batería ambos en No, flechas
Contador eléctrico y batería conectados
Descripción en texto de esta imagen

Captura de pantalla del asistente de dispositivos del Reduxi Configurator, paso 2 Communication channel. Indicador de pasos: 1 Basic settings, 2 Communication channel (activo). Encabezado: Communication channel and device configuration. Campos: Connection *: TCP/IP; IP *: vacío; Port *; Modbus unit ID *: 2; Is electricity meter installed? *: interruptor en No (desactivado), con una flecha negra que lo señala; Is battery installed? *: interruptor en No (desactivado), con una flecha negra que lo señala. Botones: Back, Test communication, Done.

Opciones 2 y 3: inversor SMA. Introduzca la IP del SMA Speedwire/Webconnect Data Module o la IP del puerto LAN del inversor.

Paso 2 Communication channel del Reduxi Configurator: Connection TCP/IP, IP vacía con una flecha, Port 502
Ajustes de comunicación: IP del módulo o del inversor
Descripción en texto de esta imagen

Captura de pantalla del Reduxi Configurator, paso 2 de 2 del asistente de dispositivos. Indicador de pasos: 1 Basic settings, 2 Communication channel (paso 2 activo). Encabezado: Communication channel and device configuration. Campos: Connection *: TCP/IP (lista desplegable); IP *: vacío, con una gran flecha negra que señala el campo; Port *: 502. Botones: Back, Test communication, Done.

5.3 Probar la comunicación

Haga clic en Test communication para comprobar si se reciben datos. Lee el dispositivo una vez y no guarda nada. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.

Paso 2 del Reduxi Configurator: flecha negra que señala el botón Test communication
El botón Test communication
Descripción en texto de esta imagen

Captura de pantalla del asistente de dispositivos del Reduxi Configurator, paso 2 Communication channel. Indicador de pasos: 1 Basic settings, 2 Communication channel (activo). Encabezado: Communication channel and device configuration. Campos: Connection *: TCP/IP; IP *: vacío; Port *: 502; Modbus unit ID *: 2; Is electricity meter installed? *: interruptor en No (desactivado); Is battery installed? *: interruptor en No (desactivado). Botones: Back, Test communication, Done. Una gran flecha negra señala el botón Test communication.

SMA Data Manager

Cuadro de diálogo Test communication del Reduxi Configurator: lectura correcta del dispositivo con valores del inversor y de la FV
Prueba correcta
Descripción en texto de esta imagen

Captura de pantalla de un cuadro de diálogo titulado Test communication en el Reduxi Configurator. Texto: Successful readout from device. Valores: Inverter active power: -165521.0 W; Inverter max. power: 300000.0 W; Inverter min. power: -300000.0 W; PV active power: -165521.0 W; PV export active energy: 1.180973984E9 Wh; PV min. active power: -300000.0 W. Última línea: Additional parameter - PV_POWER_ACTIVE_MAX: 0. Botón: Close. Cruz de cierre arriba a la derecha.

Test communication del Reduxi Configurator fallida: no se puede comunicar con 172.16.233.148 en el puerto 502
Prueba fallida
Descripción en texto de esta imagen

Captura de pantalla de un cuadro de diálogo titulado Test communication en el Reduxi Configurator, con una prueba fallida. Primer recuadro: Unable to communicate with device. Segundo recuadro (texto rojo parduzco): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Botón: Close. Cruz de cierre arriba a la derecha. En el borde derecho se ve tenuemente parte del formulario que queda detrás del cuadro de diálogo.

Inversor SMA (opciones 2 y 3)

Cuadro de diálogo Test communication del Reduxi Configurator: lectura correcta, potencia activa -23779.0 W
Prueba correcta
Descripción en texto de esta imagen

Captura de pantalla de un cuadro de diálogo titulado Test communication en el Reduxi Configurator. Texto: Successful readout from device. Valores: Active power: -23779.0 W; Export active energy: 205291550 Wh; Max. active power: 0 W; Min. active power: -50000 W; PV current: -45.122 A; PV voltage: 556.1867 V. Botón: Close. Cruz de cierre arriba a la derecha.

Test communication del Reduxi Configurator fallida: no se puede comunicar con 172.16.233.148 en el puerto 502
Prueba fallida
Descripción en texto de esta imagen

Captura de pantalla de un cuadro de diálogo titulado Test communication en el Reduxi Configurator, con una prueba fallida. Primer recuadro: Unable to communicate with device. Segundo recuadro (texto rojo parduzco): Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Botón: Close. Cruz de cierre arriba a la derecha. En el borde derecho se ve tenuemente parte del formulario que queda detrás del cuadro de diálogo.

6 Comprobar las lecturas

6.1 Últimas mediciones

Este paso muestra cómo comprobar las lecturas de los dispositivos.

SMA Data Manager: abra Devices – SMA Data Manager en el Reduxi Configurator.

Last measurements del SMA Data Manager en el Reduxi Configurator: Connected, Control type Auto, potencia activa FV -182.0 kW
Last measurements: SMA Data Manager
Descripción en texto de esta imagen

Captura de pantalla del Reduxi Configurator, página Devices / SMA Data Manager, pestaña Last measurements (otras pestañas: Analyze, Archive, Details). Arriba a la derecha: estado verde Connected. Menú izquierdo: Devices (desplegado) con tres entradas tapadas en negro (iconos de sol) y SMA Data Manager (seleccionado), botón Add device, después Strategies (+), Utility Rate Plan, Settings (+). Tarjeta Control type: interruptor con Auto (resaltado en verde) y Manual; marca de tiempo 20. 06. 2025 13:02:08. Tarjeta Battery: Battery maximum capacity (Wh): 0.0 kWh; Battery min. state of charge: 0.00 %; Battery max. state of charge: 100.00 %; Battery active power setpoint: vacío, unidad kW. Tarjeta PV: PV active power: -182.0 kW; PV export active energy: 1,183,606.3 (unidad cortada); PV min. active power: -300.0 kW. Tarjeta Inverter: Inverter power active: -182.0 kW; Inverter max. power: 300.0 kW; Inverter min. power: -300.0 kW. Tarjeta Grid: Grid import active power limit: vacío, kW; Grid export active power limit: vacío, kW. Tarjeta Other: Communication error: OFF; Control type: AUTO; Mode name setpoint: vacío. Las marcas de tiempo de las mediciones son 20. 06. 2025 13:02:12 (Communication error 13:02:08).

Inversor SMA mediante Speedwire/Webconnect Data Module: abra Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), tal como lo añadió en el ⁠punto 5⁠.

Mediciones del inversor SMA Sunny Tripower CORE1 en el Reduxi Configurator: Connected, Communication error ON
Last measurements: SMA Sunny Tripower CORE1
Descripción en texto de esta imagen

Captura de pantalla del Reduxi Configurator, página Devices / SMA Sunny Tripower CORE1 Inverter, pestaña Last measurements (otras pestañas: Analyze, Archive, Details). Arriba a la derecha: estado verde Connected. Banner: New patch available. Click here to apply. (con cruz de cierre). Menú izquierdo: Devices (desplegado) con tres entradas parcialmente tapadas en negro (iconos de red, sol y batería), botón Add device, Strategies (+), Utility Rate Plan, Settings (+). Tarjeta Control type: Auto (resaltado en verde), Manual, Off, Boost; marca de tiempo 20. 06. 2025 13:10:41. Tarjeta Current: PV current: 0.01 A. Tarjeta Voltage: PV voltage: 542.79 V. Tarjeta Power: Active power: -2.0 kW; Export active power: 2.0 kW; Export active power limit: vacío, kW; Import active power: 0.0 kW; Max. active power: 0.0 kW; Min. active power: 0.0 kW. Tarjeta Energy: Export active energy: 36,991.1 kWh. Tarjeta Other: Communication error: ON; Control type: AUTO. La mayoría de los valores tienen la marca de tiempo 14. 06. 2025 08:17:57 u 08:17:58; Communication error 20. 06. 2025 13:10:45 y Control type 13:10:49.

6.2 Activar el control por Reduxi

Para el control avanzado de todos los dispositivos, integre los dispositivos en los modos de optimización del sistema Reduxi. En Devices – all devices en el Reduxi Configurator, establezca el control type en AUTO. Solo entonces los comandos de los modos de optimización afectan a los dispositivos.

Para lograr la máxima flexibilidad y reducir los costes de energía con precios y tarifas dinámicos, defina una estrategia como se describe en Estrategias para Reduxi Controller.

Después de añadir el dispositivo, también puede supervisarlo y controlarlo con la aplicación Reduxi.

✓ Resumen

Preparación (puntos 1–2): Elija la opción de conexión: SMA Data Manager, SMA Speedwire/Webconnect Data Module o conexión LAN directa al inversor.

SMA (punto 3): Active Modbus TCP/IP en el dispositivo SMA y compruebe que el puerto 502 está abierto.

Añadir a Reduxi (puntos 4–5): Inicie sesión en el Configurator y añada el dispositivo: SMA Data Manager como Hybrid Inverter, o el tipo de inversor en las opciones 2 y 3. Introduzca la IP, ejecute Test communication y haga clic en Done.

Puesta en marcha (punto 6): Compruebe las últimas mediciones y establezca el control type en AUTO.

→ Problemas frecuentes

Problema Solución
La prueba de puerto muestra el puerto 502 como cerrado Modbus TCP/IP no está activado en el dispositivo SMA. Actívelo (consulte el ⁠punto 3⁠) y ejecute la prueba de nuevo.
Test communication falla: no se puede comunicar en el puerto 502 Compruebe que el servicio está activado en el dispositivo, que el número de puerto es correcto y que el dispositivo es accesible en la red.
Un dispositivo detrás del SMA Data Manager no muestra valores Para acceder a un dispositivo individual a través del SMA Data Manager, defina la dirección esclava de ese dispositivo (consulte el ⁠punto 5⁠).
Los comandos de la estrategia no tienen efecto Establezca el control type de los dispositivos en AUTO (consulte el ⁠punto 6⁠).
Open configurator no se abre o se queda vacío El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea.
Se rechaza el inicio de sesión con admin La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí.
reduxi.local no carga Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel.
Falla la prueba de comunicación, el dispositivo aparece sin conexión Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo.

Relacionada con
