Ahorre hasta un 30% en costos de energía utilizando los contactos SG-ready de las bombas de calor Daikin ETV/ETB, ELV/ELB, EHV/EHB a través de la pasarela Reduxi, permitiendo un control dinámico para alinearse con las fluctuaciones de los precios de la energía.
1. Componentes necesarios para conectar el controlador Reduxi a la bomba de calor Daikin.
La documentación de Daikin ETV/ETB, ELV/ELB, EHV/EHB se puede encontrar en:
https://daikintechnicaldatahub.eu/en-GB/
Para establecer la conexión entre el controlador Reduxi y la bomba de calor Daikin, se necesitan dos componentes:
- Controlador Reduxi
- Dispositivo Reduxi Gateway con 3 sensores de corriente (CT) de (30:1A)
El dispositivo Reduxi Gateway debe añadirse primero (conectarse) al controlador Reduxi para controlar/configurar los modos de funcionamiento de la bomba de calor. La conexión se puede establecer de forma inalámbrica (WLAN) o por cable a través de un cable UTP (LAN). Puede encontrar más información sobre la conexión en la conexión de la pasarela al controlador. El dispositivo Reduxi Gateway también incluye 3 sensores de corriente (transformador) (30:1A) que se utilizan para medir la corriente eléctrica (es decir, la potencia) de cada fase de la bomba de calor. Además, se utilizan dos salidas de relé para generar señales a los contactos SG-ready, afectando a los modos de funcionamiento de la bomba de calor.
2. Conexión del controlador y dispositivo Gateway Reduxi a la red local
A continuación, se muestra una imagen simbólica de toda la conexión del controlador Reduxi a la bomba de calor:
Para más información sobre cómo conectar un dispositivo Reduxi Gateway, siga este enlace: Cómo configurar Reduxi Gateway.
3. Conexión del relé del dispositivo Reduxi GW a los contactos SG-ready de una bomba de calor
Para conectar físicamente los relés del dispositivo Reduxi Gateway a los contactos SG-ready de la bomba de calor, es esencial determinar las ubicaciones exactas de los contactos SG-ready en la placa de circuito de la bomba de calor. La siguiente imagen muestra las ubicaciones de los contactos SG-ready en la placa de circuito de la bomba de calor Daikin. La segunda imagen muestra las conexiones de los relés a los contactos SG-ready.
Contactos SG-ready en la placa de circuito de la HP X5M, contactos 5,6 y 9,10:
Conexión del dispositivo Reduxi GW a los contactos SG-ready en la HP:
Contacto NA (Normalmente Abierto) del primer relé del dispositivo Reduxi GW --> 6º contacto en el conector X5M; Cable azul
Contacto COM (Común) del primer relé del dispositivo Reduxi GW --> 5º contacto en el conector X5M; Cable marrón
Contacto NA (Normalmente Abierto) del segundo relé del dispositivo Reduxi GW --> 10º contacto en el conector X5M; Cable negro
Contacto COM (Común) del segundo relé del dispositivo Reduxi GW --> 9º contacto en el conector X5M; Cable verde
Conexión:

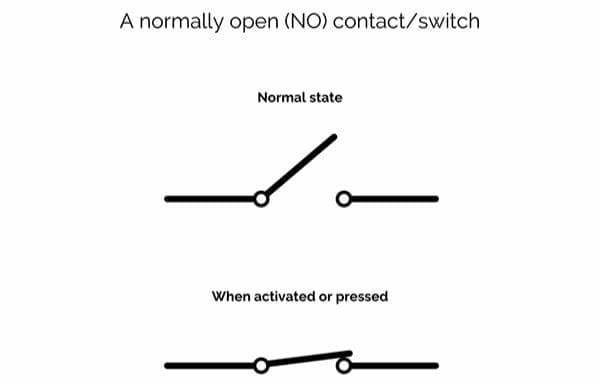

Nota: El dispositivo Reduxi Gateway permite utilizar las salidas de relé como " Normalmente Cerrado - NC " o " Normalmente Abierto - NA ", mientras que en el caso de la bomba de calor Daikin, se utilizan los contactos NA.
4. Dispositivo Reduxi Gateway como medidor con sensores de corriente
Los sensores de corriente (CT) incluidos en el kit Reduxi Gateway deben conectarse a tres entradas, una para cada fase, como se ilustra en la imagen a continuación.
El sensor de corriente cubre el cable de fase individual (L1, L2, L3) de la bomba de calor, imagen a continuación:
5. Añadir bomba de calor como nuevo dispositivo en el configurador Reduxi
Para añadir una nueva bomba de calor como dispositivo o editar una existente, siga estos pasos, detallados en puntos individuales a continuación.
5.1 Añadir un dispositivo
Inicie sesión localmente en la aplicación de configuración Reduxi en el controlador y presione el botón Añadir dispositivo.
5.2 Seleccione el dispositivo que desea añadir
En el primer paso (configuración básica), seleccione los parámetros básicos del dispositivo que desea añadir:
- Tipo de dispositivo: HVAC,
- Tipo: Daikin ETV/ETB o Daikin ELV/ELB o Daikin EHV/EHB
- Nombre: Especifique el nombre del dispositivo.
5.3 Canal de comunicación
La primera parte del canal de comunicación está diseñada para la conexión entre el dispositivo Reduxi Gateway y el controlador Reduxi. Complete los campos como se muestra en la imagen a continuación (poblados automáticamente).

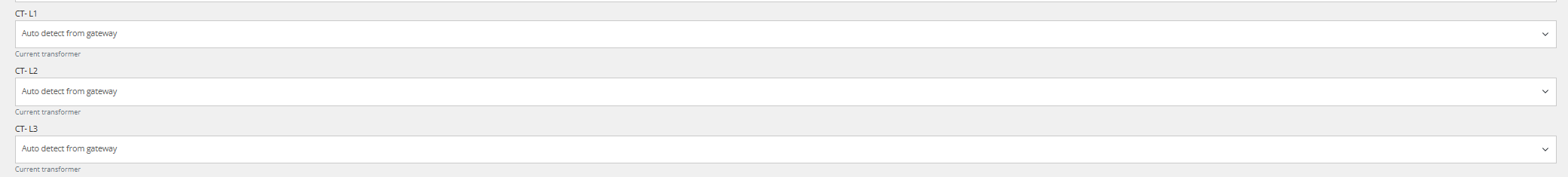

La segunda parte del canal de comunicación está destinada a la configuración del sensor de corriente del dispositivo Reduxi Gateway, donde elegimos "Detectar automáticamente desde la pasarela" para todos los sensores de corriente.
La tercera parte del canal de comunicación se dedica a la definición de las señales de los relés del dispositivo Redux GW.
Con el último campo, elija entre Predeterminado y Revertido para configurar la posición de los contactos. Si conecta físicamente el contacto 1 de la pasarela al contacto 2 de la HP, utilice este interruptor para invertir manualmente la orientación de la conexión.
5.5 Prueba de comunicación
La prueba de comunicación se realiza con la ayuda del botón "Probar comunicación", ubicado en la parte inferior derecha después de completar todos los campos de parámetros del canal de comunicación.
La prueba de comunicación puede devolver dos respuestas:
1. La comunicación funciona correctamente, imagen a continuación:
2. La comunicación no funciona correctamente, imagen a continuación:
5.6 Configuración avanzada
La configuración avanzada es arbitraria y depende de las necesidades específicas de la ubicación donde esté instalado el controlador Reduxi. Una vez finalizada toda la configuración avanzada, presione el botón "Listo" en la parte inferior derecha.
5.7 Últimas mediciones
Tras establecer correctamente la comunicación con el dispositivo recién añadido, sus valores pueden comprobarse en Dispositivos/Daikin en el configurador Reduxi como una prueba adicional.
Para un control avanzado de la bomba de calor, integre el dispositivo en la estrategia del sistema Reduxi. En Dispositivos/Daiken en el configurador Reduxi, el tipo de control debe establecerse en AUTO para que los comandos de la estrategia afecten a la HP.
Para lograr la máxima flexibilidad y reducción de costos energéticos con respecto a los precios dinámicos y tarifas dinámicas, siga las instrucciones sobre cómo definir la estrategia en este enlace: Estrategias para el controlador Reduxi.
Una vez añadido correctamente el dispositivo y comprobados los valores, el dispositivo se puede inspeccionar y controlar también a través de la aplicación Reduxi.
