Integrar el inversor trifásico Sofar 1-70KTL G1-G2 con el controlador Reduxi vía Modbus RTU, logrando la máxima flexibilidad y posibles reducciones de costes y energía de hasta un 30%.
1. Documentación de Sofar:
La documentación se puede descargar en el siguiente enlace:
https://downloads.sofarsolar.eu/
Se puede obtener un ejemplo del manual de usuario para el inversor trifásico de 10-15kW en el siguiente enlace:
2. Conexión física entre el inversor trifásico y el controlador Reduxi
La conexión física debe establecerse ya que se utiliza Modbus RTU para acceder a la interfaz del inversor trifásico.

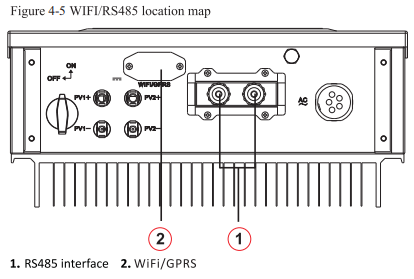

La ubicación de los conectores de comunicación Modbus se muestra en la imagen como interfaz RS485.

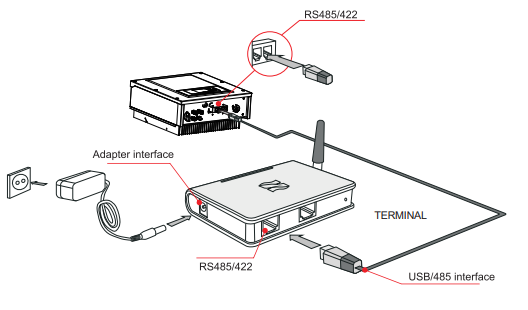

La imagen siguiente muestra cómo se establece la conexión física, donde Reduxi actúa como Terminal. En lugar de la interfaz USB/485, se utiliza la interfaz Puerto 1 o Puerto 2 en el controlador Reduxi.
3. Añadir Sofar String al sistema Reduxi.
Después de conectar el Reduxi y el inversor trifásico, puede registrarlo como un nuevo dispositivo (Sofar String Inverter).
3.1 Añadir dispositivo (Inversor Híbrido Sunways)
Primero, inicie sesión en el configurador Reduxi local y añada un nuevo dispositivo haciendo clic en el botón 'Añadir dispositivo'.
4.2 Seleccionar Sofar 70KTL G1-G2

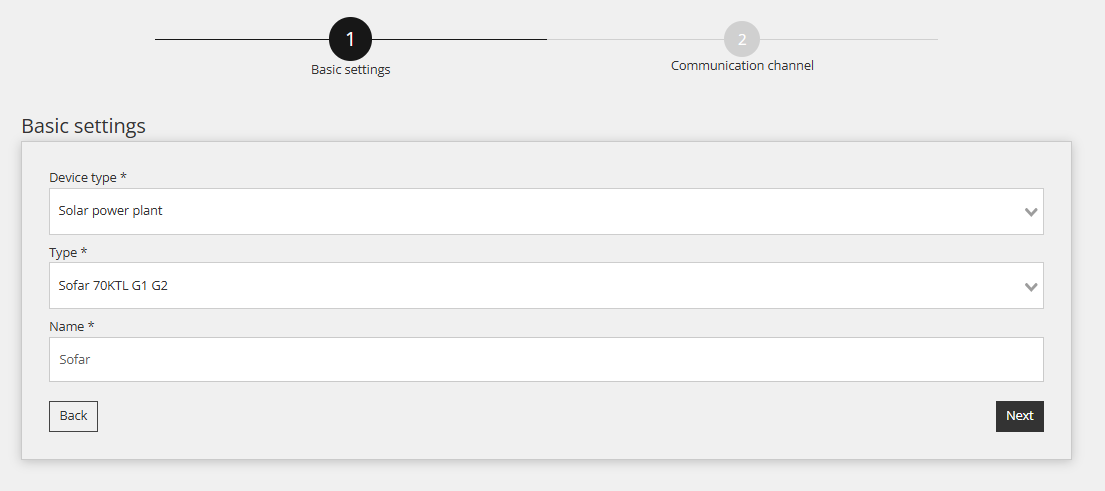

En el primer paso, se definen los ajustes básicos:
- Seleccionar Tipo de dispositivo: Planta de energía solar
- Seleccionar Tipo: Sofar 70KTL G1-G2,
- Nombrar el dispositivo.
4.3 Configuración del dispositivo para el Canal de Comunicación
El segundo paso implica la configuración del canal de comunicación, esencial para la correcta comunicación Modbus RTU. En este paso, se establece el enlace de comunicación entre el controlador Reduxi y el Inversor Trifásico Sofar.

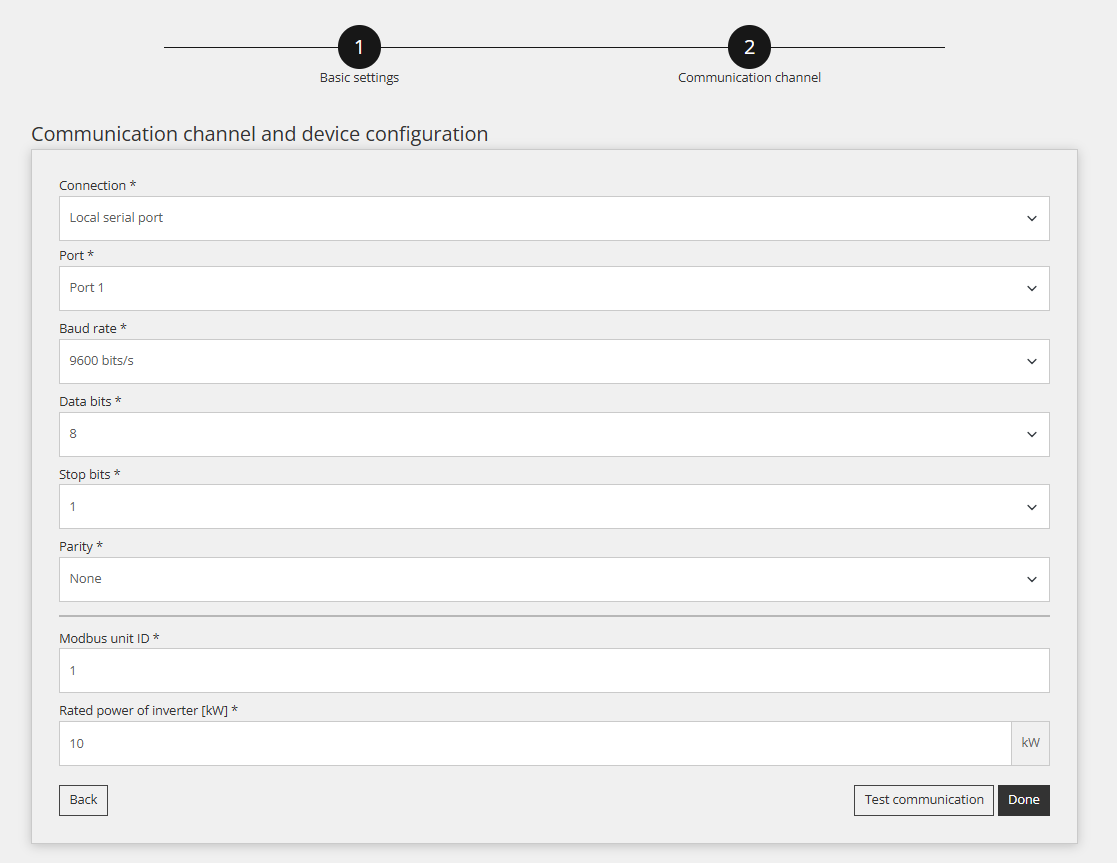

A continuación se muestran los ajustes para el canal de comunicación:

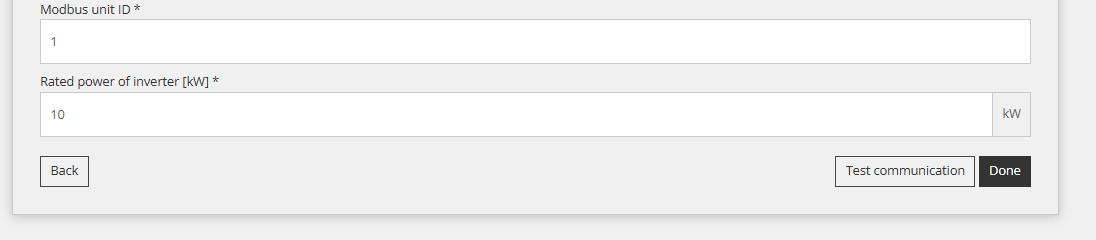

Es obligatorio configurar los campos ID de unidad Modbus y Potencia nominal.
4.4 Probar la comunicación
Debajo de todos los campos del canal de comunicación mencionados en el paso anterior, hay un botón "Probar comunicación". Este botón se utiliza para verificar si la conexión Modbus RTU entre los dispositivos funciona correctamente.
Respuesta exitosa:
Respuesta insatisfactoria:
5. Lecturas del dispositivo
El propósito de este punto es mostrar cómo comprobar las lecturas del dispositivo. Esto se hace en 'Dispositivo (Sofar String inverter)/Última medición'.
Una vez que el dispositivo se ha añadido correctamente a través del configurador, puede ser monitorizado a través de la aplicación en la nube Reduxi.
