Este documento está dirigido a fabricantes de dispositivos como inversores solares, inversores híbridos, cargadores de VE, etc. La integración de un dispositivo nuevo en el entorno Reduxi la realiza el equipo de desarrollo de Reduxi. No obstante, los fabricantes deben colaborar en el proceso facilitando la información pertinente.

1 ¿Qué es Reduxi?

Reduxi es un sistema de gestión de la energía (EMS) inteligente diseñado para optimizar el flujo de electricidad entre generación, almacenamiento y consumo. Conecta y controla dispositivos como inversores híbridos, solares o de batería, cargadores de VE, bombas de calor, sistemas HVAC y contadores de red, de modo que la energía se utilice de la forma más eficiente y rentable.

Mediante la monitorización en tiempo real y una optimización avanzada, Reduxi permite un mayor autoconsumo de energía renovable, reduce costes y contribuye a la estabilidad de la red. En instalaciones con almacenamiento en batería, por ejemplo, Reduxi coordina la comunicación entre el sistema de gestión de baterías (BMS) y el sistema de conversión de potencia (PCS), pero es importante señalar que Reduxi en sí no es un inversor, un PCS ni un BMS: es la inteligencia global que los gestiona y sincroniza.

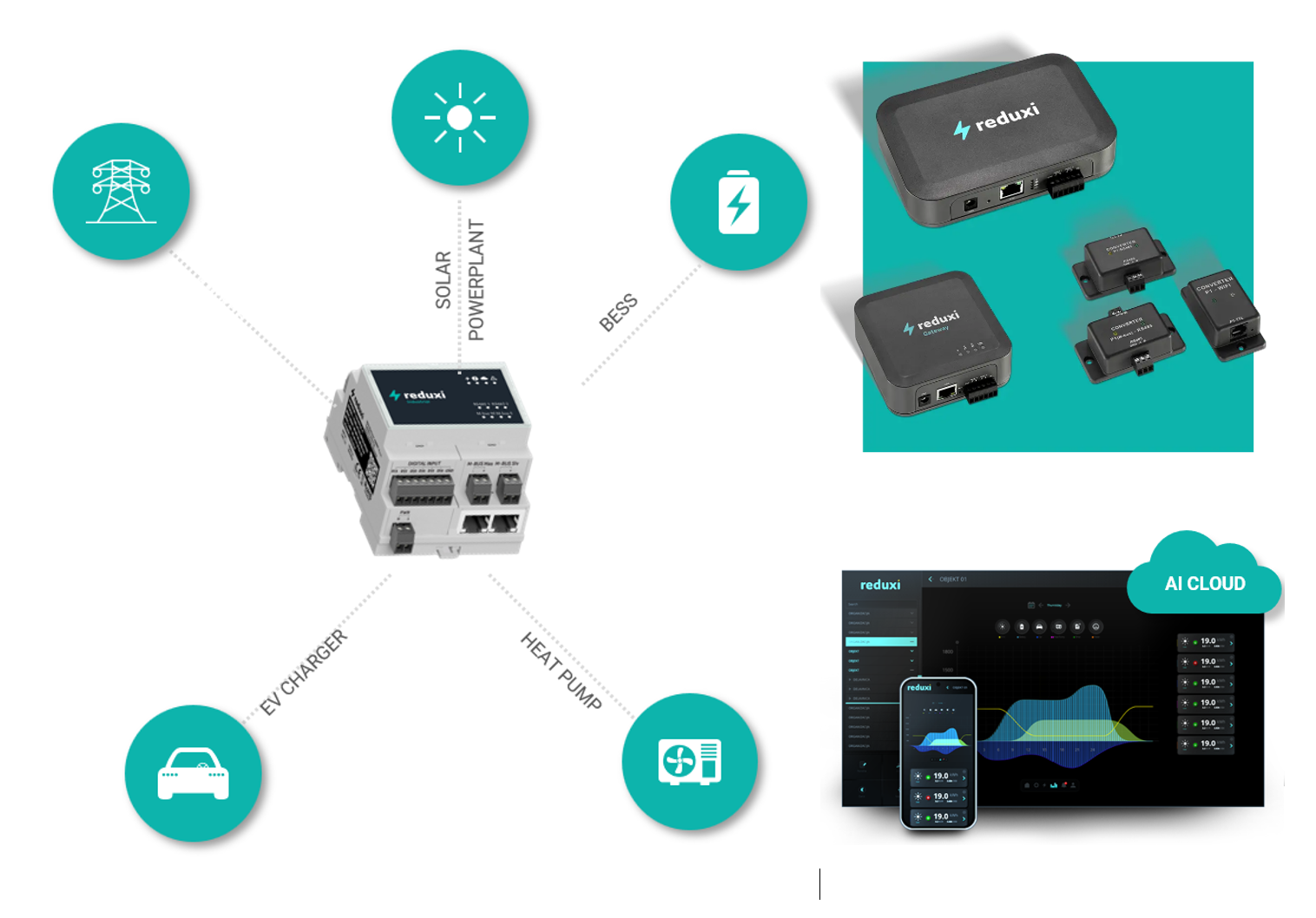

Descripción en texto de esta imagen

Esquema sobre fondo blanco. Lado izquierdo: un dispositivo gris para carril DIN con la etiqueta reduxi Industrial, con varios bloques de terminales (con las etiquetas DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) y dos puertos Ethernet, en el centro. Líneas de puntos van desde él a cinco círculos verdes con iconos blancos: una torre eléctrica (arriba a la izquierda, sin etiqueta), un sol con la etiqueta vertical SOLAR POWERPLANT (arriba), una batería con un rayo con la etiqueta BESS (arriba a la derecha del dispositivo), un coche con la etiqueta EV CHARGER (abajo a la izquierda) y una unidad de ventilador con la etiqueta HEAT PUMP (abajo a la derecha). Lado derecho: un cuadrado verde azulado con cuatro dispositivos reduxi gris oscuro: un controlador grande con una toma de alimentación, un puerto Ethernet y un bloque de terminales verde; una caja más pequeña con la etiqueta reduxi Gateway; y tres pequeñas cajas convertidoras con las etiquetas CONVERTER y P1 - WiFi (etiquetas pequeñas). Debajo del cuadrado verde azulado: una nube verde con el texto AI CLOUD y una captura de pantalla de un panel oscuro con un menú reduxi a la izquierda, un gráfico de curva de potencia en colores, varias filas con el valor 19.0 a la derecha y, delante, un smartphone que muestra la app reduxi con un gráfico similar y filas con 19.0.

2 ¿Cómo se comunica Reduxi con los dispositivos?

Para que Reduxi cumpla su función como EMS, debe comunicarse directamente con los dispositivos conectados. Esto implica:

• Lectura de mediciones y estados: Reduxi recopila datos en tiempo real, como potencia de salida, niveles de consumo, estado de carga (SOC), estado de funcionamiento y condiciones de la red.
• Escritura de comandos y consignas: Reduxi envía activamente señales de control a los dispositivos para influir en su comportamiento, por ejemplo, ajustar la salida del inversor, controlar la potencia de carga y descarga de la batería, ajustar la potencia de carga del VE o activar cargas flexibles.

Esta comunicación bidireccional es esencial: sin ella, Reduxi solo podría monitorizar, pero no optimizar. Al intercambiar información y comandos, Reduxi garantiza que cada dispositivo funcione de forma coordinada con los demás, alineando los flujos de energía locales con los requisitos económicos, técnicos y de la red.

Reduxi admite protocolos de comunicación estándar (como Modbus (RTU y TCP), API, DLMS, OCPP y otros), lo que permite una interoperabilidad fluida con inversores híbridos, inversores de batería, contadores y otros activos controlables.

La forma de comunicación más utilizada es Modbus.

3 Requisitos para integrar dispositivos en el entorno de Reduxi

El entorno Reduxi admite normalmente la integración de los siguientes tipos de dispositivos:

• Sistema de almacenamiento de energía en baterías (BESS)
• Inversor fotovoltaico (PV)
• Inversor híbrido
• Sistema de calefacción, ventilación y aire acondicionado (HVAC)
• Equipo de suministro para vehículos eléctricos (EVSE / cargador de VE)
• Otros dispositivos compatibles

El protocolo de comunicación principal para la integración de dispositivos es Modbus. No obstante, también son posibles la comunicación por API, M-bus, el control analógico (4-20 mA), el control por relé y similares.
Para el control basado en Modbus, el fabricante debe facilitar, por tanto, un mapa completo de registros Modbus que defina con claridad:

• Registros de entrada (input registers) para datos de medición (por ejemplo, tensión, corriente, estado de carga).
• Registros de retención (holding registers) para comandos de control (por ejemplo, activar o desactivar la carga, establecer límites de potencia, consignas, comandos de activación o desactivación, selección de modo).
• Entradas discretas (discrete inputs) para estados del sistema (por ejemplo, alarmas, estado de las protecciones).
• Bobinas (coils) para señales de control binarias (por ejemplo, arranque o parada).

Este mapa de registros debe permitir tanto la monitorización de los parámetros del sistema como el control de los estados operativos.

Ejemplo de definiciones de registros Modbus para un sistema de almacenamiento de energía en baterías:

(Las direcciones son ejemplos: el fabricante debe definir los valores reales en el mapa de registros.)

4 Pasos para integrar un nuevo dispositivo

1. Confirmación del fabricante: el fabricante verifica que el dispositivo cumple los requisitos definidos previamente.
2. Entrega de documentación: el fabricante facilita la documentación de comunicación y control, normalmente en formato PDF o Excel. Incluye un mapa completo de registros Modbus y un resumen de los registros principales. También son posibles métodos de integración alternativos (por ejemplo, API).
3. Instalación del dispositivo y del controlador: un socio instala el dispositivo en el emplazamiento de destino (por ejemplo, una instalación residencial o industrial). El socio también instala y conecta el controlador Reduxi, de modo que el dispositivo sea accesible para Reduxi mediante TCP/IP, RS485 u otra interfaz compatible.
4. Implementación y pruebas por parte de Reduxi: el equipo de Reduxi desarrolla y valida la comunicación y el control según las especificaciones facilitadas.
5. Apoyo del socio durante las pruebas: el socio colabora durante la validación, sobre todo cuando se necesita una configuración adicional mediante la interfaz de usuario local del dispositivo.
6. Apoyo del fabricante: el fabricante ofrece aclaraciones y asistencia técnica si surgen dudas durante la integración.
7. Certificación: el equipo de Reduxi finaliza la integración y ejecuta un conjunto de pruebas de certificación para validar la compatibilidad del dispositivo.
8. Finalización: una vez certificado, cualquier dispositivo del mismo tipo se puede conectar a Reduxi en menos de un minuto.

5 Requisitos específicos por tipo de dispositivo

Esta sección especifica requisitos concretos según el tipo de dispositivo:

• Inversores de batería
• Inversores híbridos
• Inversores fotovoltaicos solares (próximamente)
• HVAC (próximamente)
• Cargadores de VE (EVSE) (próximamente)
