Cómo conectar el cargador de vehículos eléctricos Voltie con el Reduxi Controller
Integre los cargadores Voltie con Reduxi mediante Wi‑Fi y la plataforma Voltie utilizando el protocolo OCPP. Máxima flexibilidad y posibles reducciones de costes de hasta un 30 %.

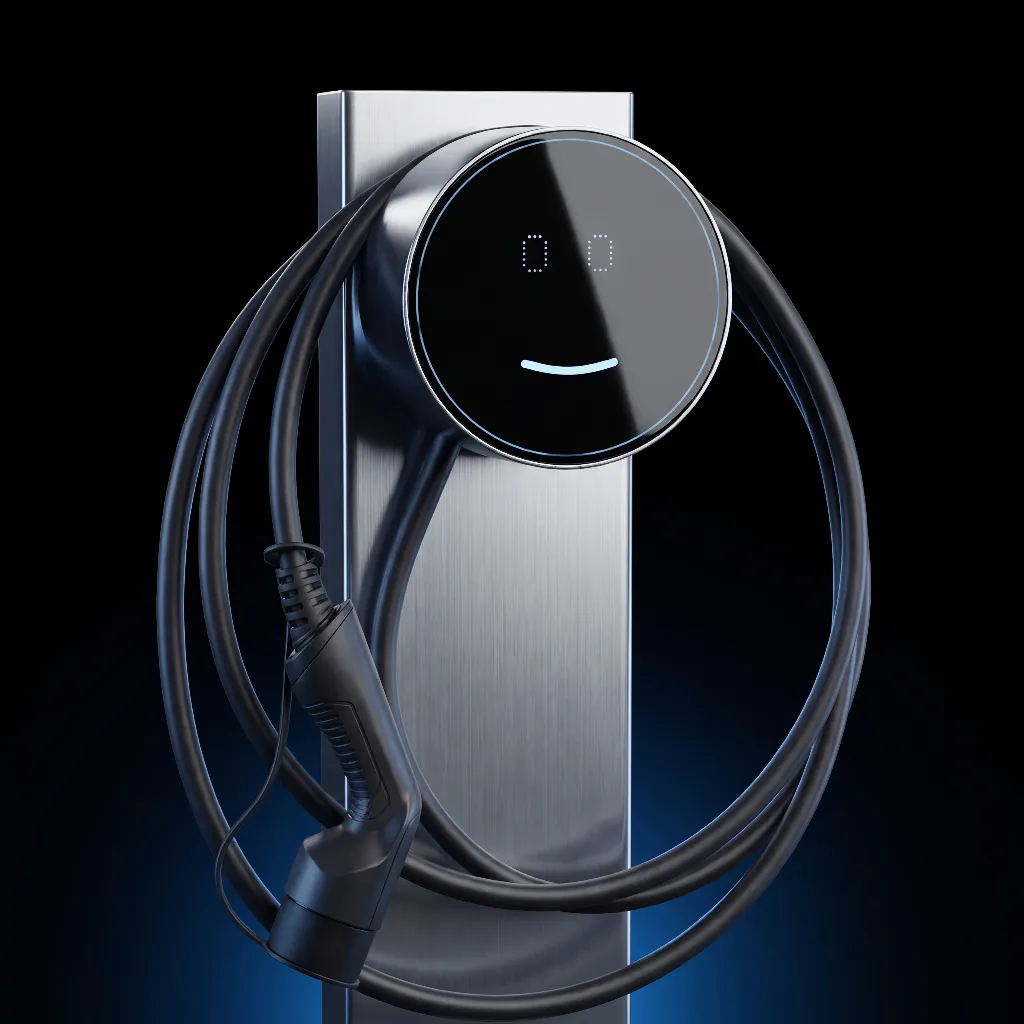

Descripción en texto de esta imagen
Foto de producto de un cargador de vehículos eléctricos sobre fondo oscuro: un cargador de pared con un frontal de cristal negro redondo que muestra una pequeña línea azul iluminada con forma de sonrisa y dos dígitos rectangulares tenues, montado sobre una placa vertical de metal cepillado. Un cable de carga negro con conector está enrollado alrededor de la unidad en grandes lazos. Una luz azul brilla en la parte inferior de la imagen. No se lee ningún texto. El pie de foto lo nombra como cargador de vehículos eléctricos Voltie.
1 Documentación técnica
Documentos del fabricante y más información:
- Voltie Quick start – Archivos de instalación, vídeos para instalar el cargador, registro en la aplicación, conexión Wi‑Fi y modo instalador.
- Hoja de datos técnicos de Voltie – Datos técnicos del cargador.
- Open Charge Alliance – Especificación OCPP.
2 Equipo necesario
- Cargador de vehículos eléctricos Voltie, instalado y puesto en servicio
- Aplicación Voltie en un smartphone: registro y conexión Wi‑Fi del cargador
- Red Wi‑Fi con conexión estable a internet
- Reduxi Controller en la misma red, con una dirección IP estática
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Configurar el cargador Voltie
3.1 Aplicación Voltie y conexión Wi‑Fi
Registre el cargador en la aplicación Voltie y conéctelo a su red Wi‑Fi. Para la configuración se utiliza la plataforma Voltie (la aplicación). Los pasos se muestran en los vídeos de Voltie de la página Quick start.
3.2 Instalación
Instale el cargador como se describe en la página Quick start de Voltie. Voltie indica el protocolo OCPP como una de las opciones de integración del cargador.
4 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
5 Añadir el cargador Voltie a Reduxi
Siga estos pasos para añadir un cargador Voltie nuevo o editar uno existente.
5.1 Ajustes básicos
Inicie sesión localmente en Reduxi Configurator (véase Punto 4) y añada un dispositivo nuevo haciendo clic en el botón Add device.
Descripción en texto de esta imagen
Captura de pantalla de la parte superior del menú izquierdo del Reduxi Configurator. Logotipo: reduxi Configurator. Devices (desplegado, signo menos) contiene solo el botón + Add device (enmarcado). Debajo: Strategies (+), Utility Rate Plan, Settings (+).
En el primer paso, defina los ajustes básicos:
- Tipo de dispositivo:
EV charger - Type:
Voltie - Name: un nombre a su elección

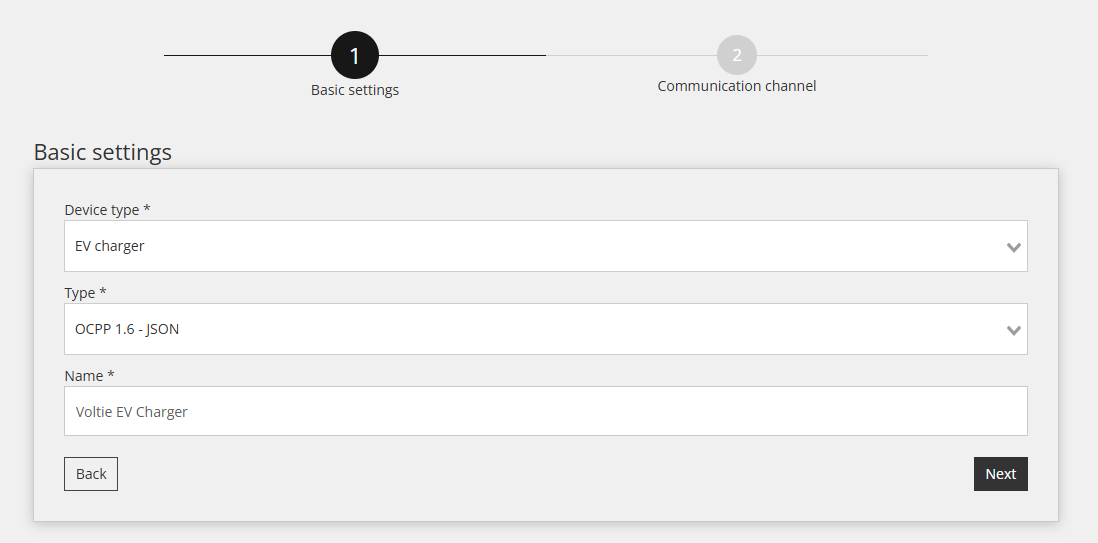

Descripción en texto de esta imagen
Captura de pantalla del asistente de dispositivos de Reduxi Configurator, paso 1 Basic settings. Indicador de pasos: 1 Basic settings (activo), 2 Communication channel (en gris). Encabezado: Basic settings. Campos: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Botones: Back, Next.
Pulse Next.
5.2 Ajustes de comunicación
El segundo paso define el canal de comunicación para OCPP. Defina primero el Device identifier. Puede elegirlo libremente.
Para el protocolo OCPP JSON 1.6 se necesita una URL. El Reduxi Controller la genera automáticamente. Añada /Device ID al final de esta URL.
| Parámetro | Valor |
|---|---|
| Identificador del dispositivo | Un nombre de su elección, por ejemplo my_station_ID1
|
| URL | La URL generada por el Reduxi Controller + /Device ID
|
| Ejemplo | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |

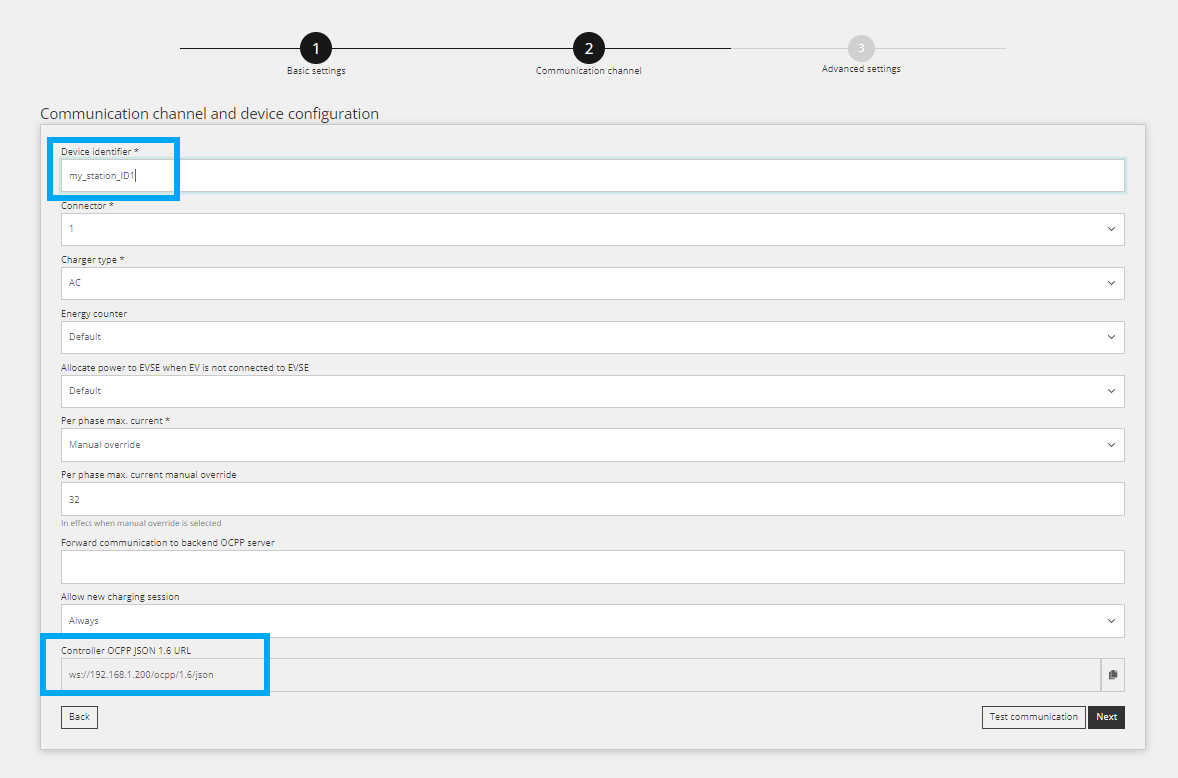

Descripción en texto de esta imagen
Captura de pantalla del asistente de Reduxi Configurator, paso 2 Communication channel. Barra de progreso: 1 Basic settings (completado), 2 Communication channel (activo), 3 Advanced settings (en gris). Título de la sección: Communication channel and device configuration. Campos: Device identifier *: my_station_ID1 (recuadro resaltado en azul); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (indicación: In effect when manual override is selected); Forward communication to backend OCPP server: vacío; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (solo lectura, recuadro resaltado en azul, icono de copiar a la derecha). Botones: Back (a la izquierda), Test communication (con contorno) y Next (oscuro) a la derecha.
5.3 Introducir la URL en el cargador
Introduzca la URL completa, incluido el Device ID, como dirección del servidor OCPP del cargador Voltie. El Device ID debe ser idéntico al Device identifier de Reduxi.
5.4 Test communication
Haga clic en Test communication, en la parte inferior del asistente. Esta opción lee el cargador Voltie una vez y no guarda nada. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
6 Comprobar las lecturas
6.1 Últimas mediciones
Una vez establecida la comunicación, compruebe los valores en Devices en Reduxi Configurator.
6.2 Activar el control por Reduxi
Para que Reduxi lo controle, establezca el control type del dispositivo en AUTO en Devices en Reduxi Configurator. Solo entonces los comandos de la estrategia afectan al cargador.
Para reducir los costes de energía con precios dinámicos y tarifas dinámicas, defina una estrategia como se describe en Estrategias para el Reduxi Controller.
✓ Resumen
Preparación (puntos 1–2): Lea los documentos de Voltie y prepare el equipo, incluida una dirección IP estática para el Controller.
Cargador Voltie (punto 3): Registre el cargador en la aplicación Voltie y conéctelo a la red Wi‑Fi.
Añadir a Reduxi (puntos 4–5): Inicie sesión en Reduxi Configurator, añada el cargador con OCPP JSON 1.6, introduzca la URL en el cargador y pruebe la comunicación.
Puesta en marcha (punto 6): Compruebe las lecturas y establezca el control type en AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| El cargador no se conecta al Controller | Compruebe que la URL del cargador termina con el Device ID y que el Device ID coincide con el Device identifier de Reduxi. Compruebe que el Controller tiene una dirección IP estática. |
| El cargador perdió la conexión Wi‑Fi tras sustituir el router | Repita la configuración de Wi‑Fi en la aplicación Voltie. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
