La integración inteligente de Reduxi con el inversor híbrido FOX ESS G-Max C&I reduce los costos hasta en un 70% a través de Modbus TCP/IP
1. Conexión física
A continuación, se muestra una imagen simbólica de toda la conexión desde el controlador Reduxi hasta el inversor:
2. Ajustes de comunicación para el FOX ESS G-Max
Con el Fox ESS G-Max, la IP debe configurarse estáticamente y el control remoto también debe activarse.
Los ajustes se pueden realizar directamente en la interfaz.
2.1 Configuración de la dirección IP
Tenga en cuenta que la dirección IP debe configurarse como estática.
- En la página principal, presione el botón Menú en la esquina superior derecha y luego seleccione ajustes de red.
- En el siguiente menú, ingrese la configuración de acuerdo con su red local y confírmela.
- Regresar a Inicio.
2.2 Activar Control Remoto
- En la página principal, puede configurar el tipo de control en el campo superior izquierdo.
- Active el botón "remoto" en la pestaña del terminal central.
Ahora puede proceder al siguiente paso.
3. Añadir FOX ESS G-MAX C&I al sistema Reduxi
Después de conectar Reduxi y el FOX ESS G-Max, puede registrarlo como un nuevo dispositivo (Fox ESS G-Max).
3.1 Añadir dispositivo (Fox ESS G-Max)
Primero, inicie sesión en el configurador local de Reduxi y agregue un nuevo dispositivo haciendo clic en el botón 'Agregar dispositivo'.

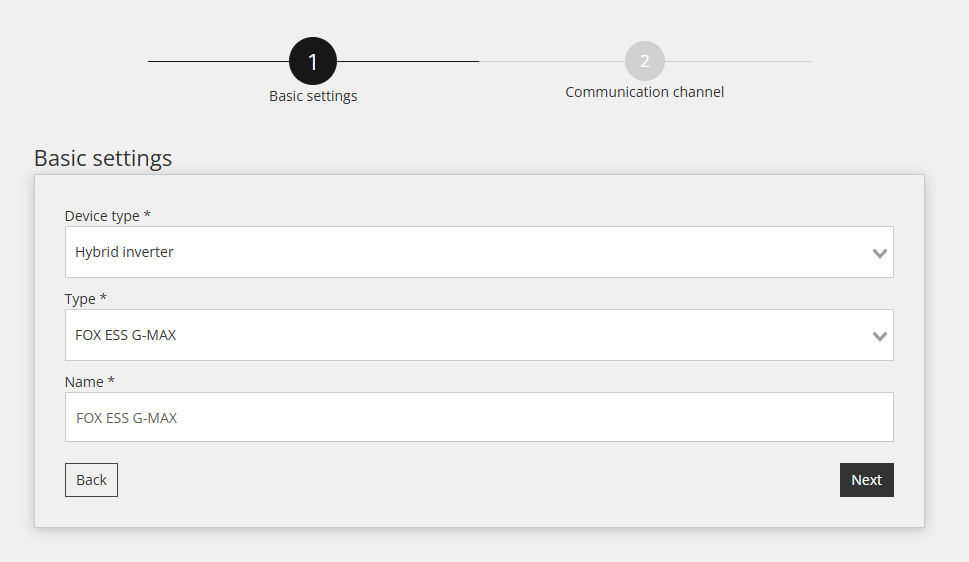

3.2 Seleccionar FOX ESS G-Max
Dentro del primer paso, se definen los ajustes básicos:
- Seleccionar Tipo de dispositivo: Inversor Híbrido,
- Seleccionar Tipo: FOX ESS G-Max,
- Nombra el dispositivo como desees, por ejemplo: FOX ESS G-Max
3.3 Configuración del Dispositivo para el Canal de Comunicación
El segundo paso implica la configuración del canal de comunicación, que es esencial para una comunicación Modbus TCP/IP adecuada. En este paso, se establece el enlace de comunicación entre el controlador Reduxi y el inversor Fox ESS G-Max.
A continuación, se muestran los ajustes para el canal de comunicación:
- Conexión: TCP/IP
- IP: Ingrese la dirección IP del Fox ESS G-Max
- Puerto: 502
- ID de unidad Modbus: Este es el mismo ID que se configura en el inversor (como predeterminado 1)
- Potencia nominal del inversor: A introducir según el inversor (por ejemplo, 100 kW)
3.4 Probar comunicación
Debajo de todos los campos del canal de Comunicación mencionados en el paso anterior, hay un botón "Probar Comunicación".
Este botón se utiliza para verificar si la conexión Modbus TCP/IP entre los dispositivos funciona correctamente.
Respuesta exitosa (ejemplo):
Respuesta fallida (ejemplo):
3.5 Lecturas del Dispositivo
Esta sección le muestra cómo verificar los valores medidos del dispositivo y si se está comunicando correctamente. Esto se puede hacer en "Dispositivos / FOX ESS G-Max / Última Medición."
Para un control avanzado, integre el dispositivo en los modos de Optimización del sistema Reduxi. En Dispositivos / FOX ESS G-Max en el configurador Reduxi, el tipo de control debe configurarse en AUTO para que los comandos de estrategia afecten a la batería.
Para lograr la máxima flexibilidad y reducción de costos de energía con respecto al precio dinámico y las tarifas dinámicas, siga las instrucciones sobre cómo definir la estrategia en este enlace: Estrategias para el controlador Reduxi.
Después de agregar el dispositivo con éxito, puede ser monitoreado y controlado a través de la aplicación Reduxi.
