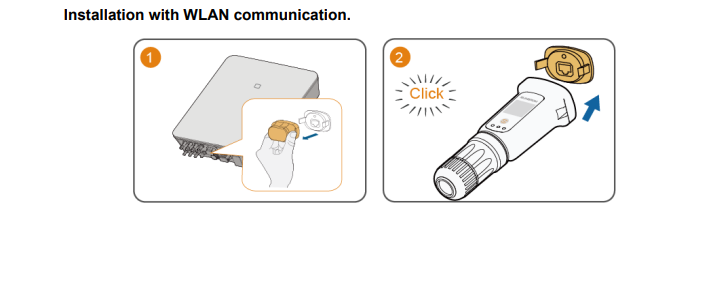

Esquema con el título Installation with WLAN communication. Dos paneles numerados. Panel 1: una mano sujeta una pieza naranja del dongle contra la parte inferior de un inversor de pared (caja blanca con conectores en la parte inferior); una flecha azul indica la dirección de inserción. Panel 2: el dongle blanco con un conector redondo roscado y un pequeño panel de indicadores; encima, una tapa naranja con la palabra Click y una flecha azul que apunta hacia arriba.

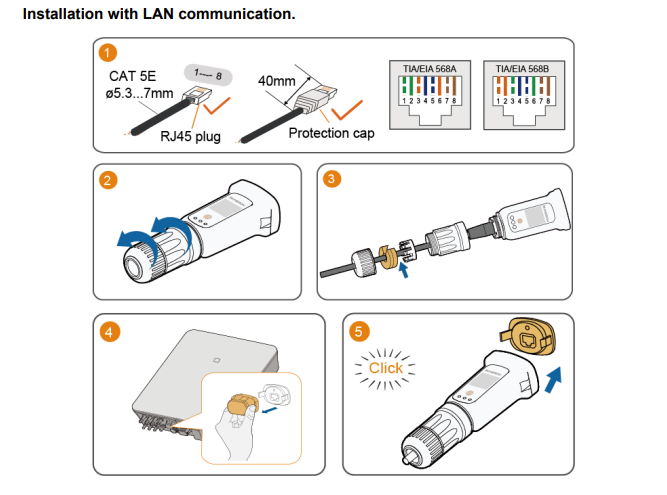

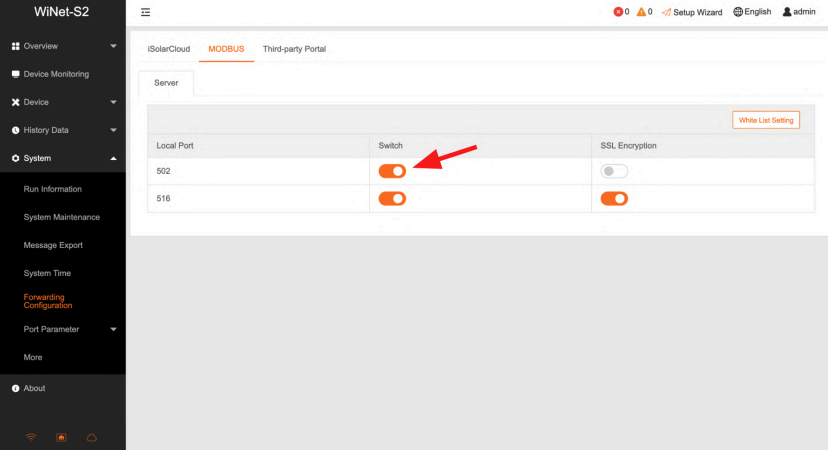

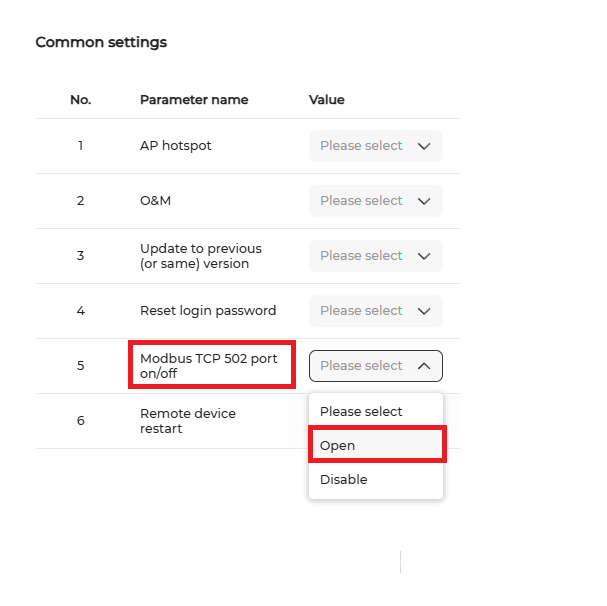

Esquema con el título Installation with LAN communication, cinco pasos numerados. Paso 1: cable con la etiqueta CAT 5E, diámetro 5.3...7mm; un conector RJ45; una longitud pelada de 40mm con una Protection cap en el cable; dos pequeñas tablas de cableado con las etiquetas TIA/EIA 568A y TIA/EIA 568B con pines 1 2 3 4 5 6 7 8 e hilos de colores; unas marcas de verificación señalan las piezas correctas. Paso 2: el dongle blanco con un conector roscado; una flecha azul curva indica cómo girar la tuerca del conector. Paso 3: las piezas del cable (tuerca, junta, tapa de protección) se enfilan en el cable y se empujan hacia el dongle, flecha azul. Paso 4: una mano sujeta la pieza naranja contra la parte inferior del inversor. Paso 5: el dongle montado con una tapa naranja, la palabra Click y una flecha azul que apunta hacia arriba.

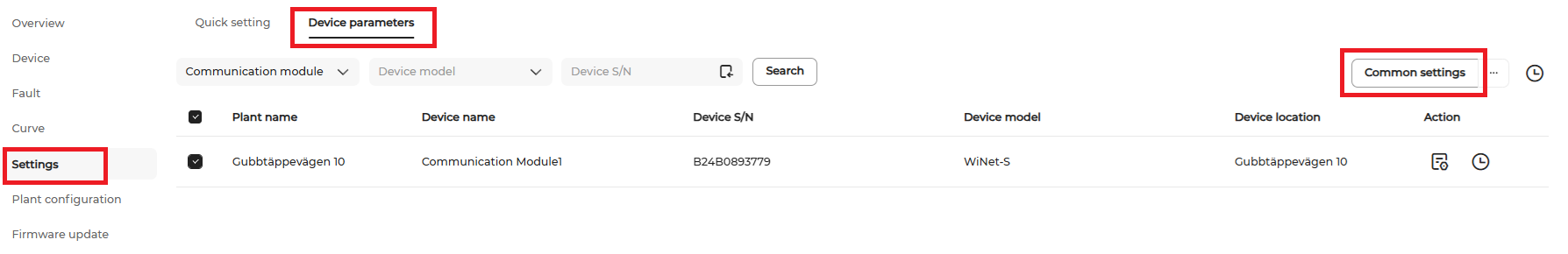

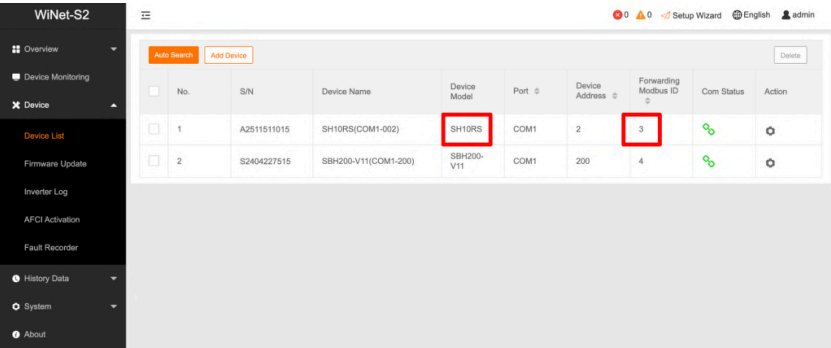

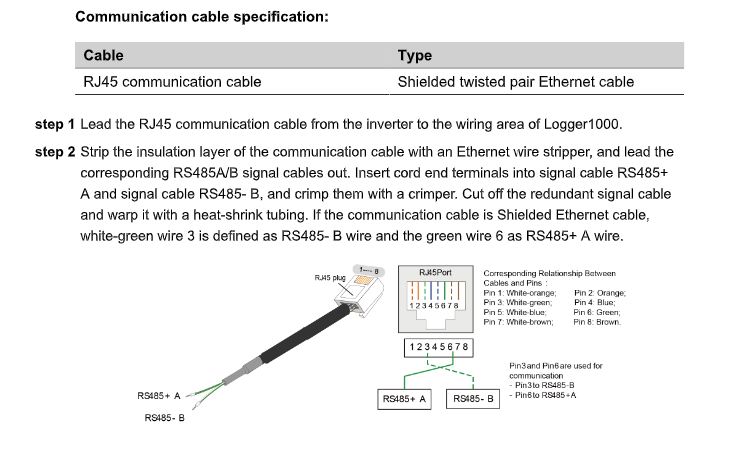

Imagen con el título Communication cable specification con una tabla: Cable: RJ45 communication cable; Type: Shielded twisted pair Ethernet cable. Texto: step 1 Lead the RJ45 communication cable from the inverter to the wiring area of Logger1000. step 2 Strip the insulation layer of the communication cable with an Ethernet wire stripper, and lead the corresponding RS485A/B signal cables out. Insert cord end terminals into signal cable RS485+ A and signal cable RS485- B, and crimp them with a crimper. Cut off the redundant signal cable and warp it with a heat-shrink tubing. If the communication cable is Shielded Ethernet cable, white-green wire 3 is defined as RS485- B wire and the green wire 6 as RS485+ A wire. Debajo: un dibujo de un conector RJ45 en un cable negro con dos hilos finos con las etiquetas RS485+ A y RS485- B; un esquema de pines del puerto RJ45 numerado 12345678 con una lista de colores de pin (Pin 1 White-orange; Pin 2 Orange; Pin 3 White-green; Pin 4 Blue; Pin 5 White-blue; Pin 6 Green; Pin 7 White-brown; Pin 8 Brown); recuadros RS485+ A y RS485- B; una pequeña nota indica que los pines usados para la comunicación son el Pin 3 para RS485-B y el Pin 6 para RS485-A (letra pequeña).

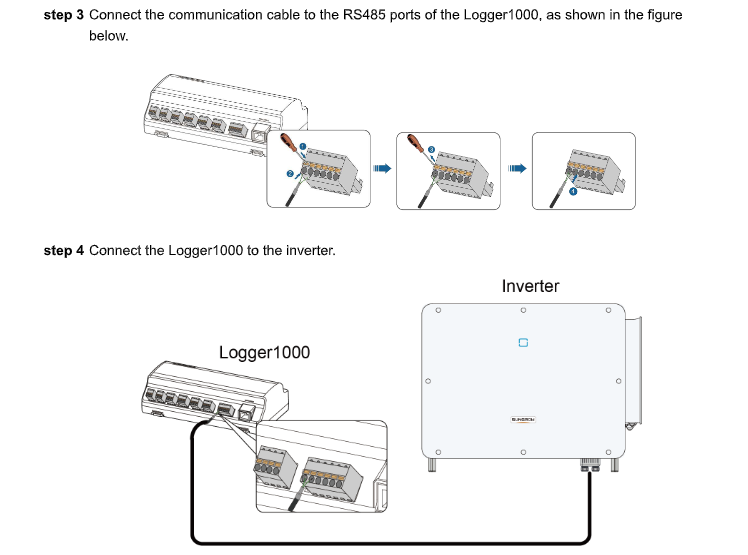

Imagen con dos pasos de instrucciones de una guía del fabricante. Paso 3: texto Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. Debajo, tres dibujos de izquierda a derecha unidos por flechas azules: una unidad Logger1000 para carril DIN con un bloque de terminales y un destornillador en un terminal, un primer plano del bloque de terminales con el hilo insertado y el destornillador apretando (marcadores numerados 1 y 2) y el bloque de terminales con los hilos colocados. Paso 4: texto Connect the Logger1000 to the inverter. Dibujo: una caja con la etiqueta Logger1000 a la izquierda con dos bloques de terminales extraíbles, una gran caja blanca con la etiqueta Inverter a la derecha y una línea de cable negro que va desde los bloques de terminales del Logger1000, rodeando la parte inferior, hasta la parte inferior del inversor.

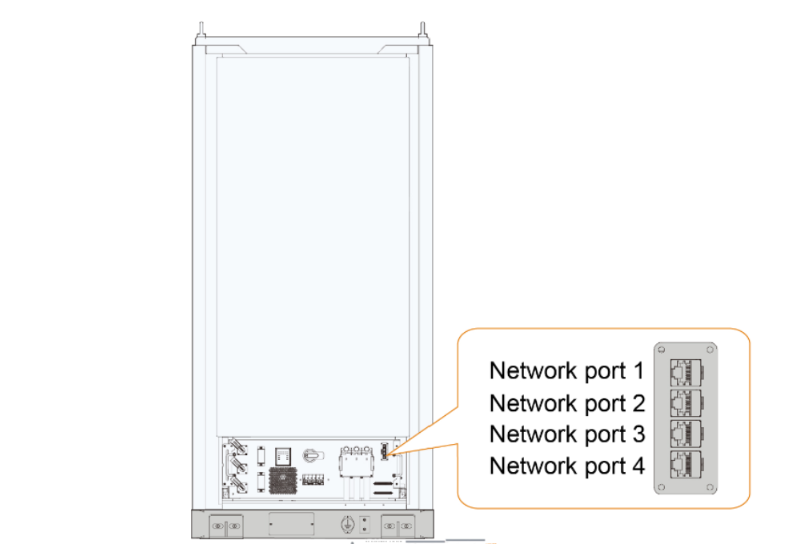

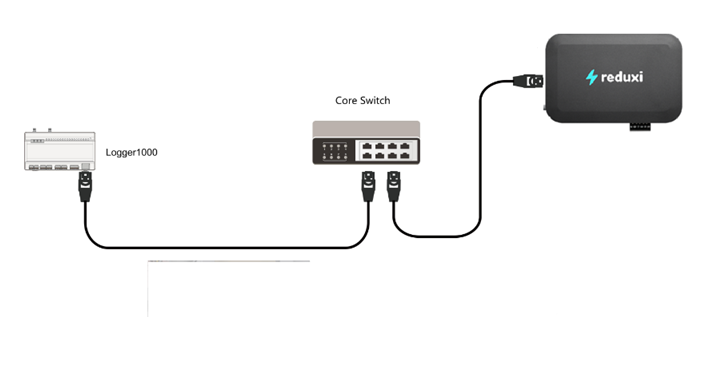

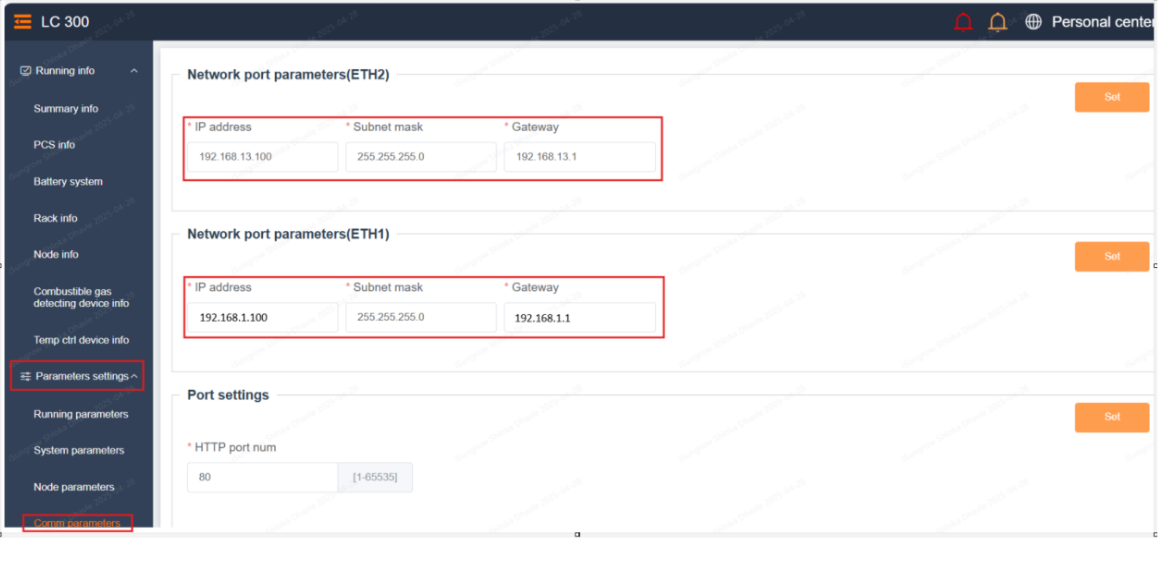

Captura de pantalla de la interfaz web del LC 300, página de parámetros de red. Menú izquierdo: Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (resaltado con un recuadro rojo; subentradas Running parameters, System parameters, Node parameters y una entrada con recuadro rojo debajo, parcialmente cortada). Arriba a la derecha: Personal center. Sección Network port parameters(ETH2) con un botón Set: IP address, Subnet mask, Gateway en un recuadro rojo (la máscara de subred parece 255.255.255.0). Sección Network port parameters(ETH1) con un botón Set: IP address: 192.168.1.100; Subnet mask: 255.255.255.0; Gateway: 192.168.1.1 (en un recuadro rojo). Sección Port settings con un botón Set: HTTP port num: 80 (intervalo indicado entre paréntesis).

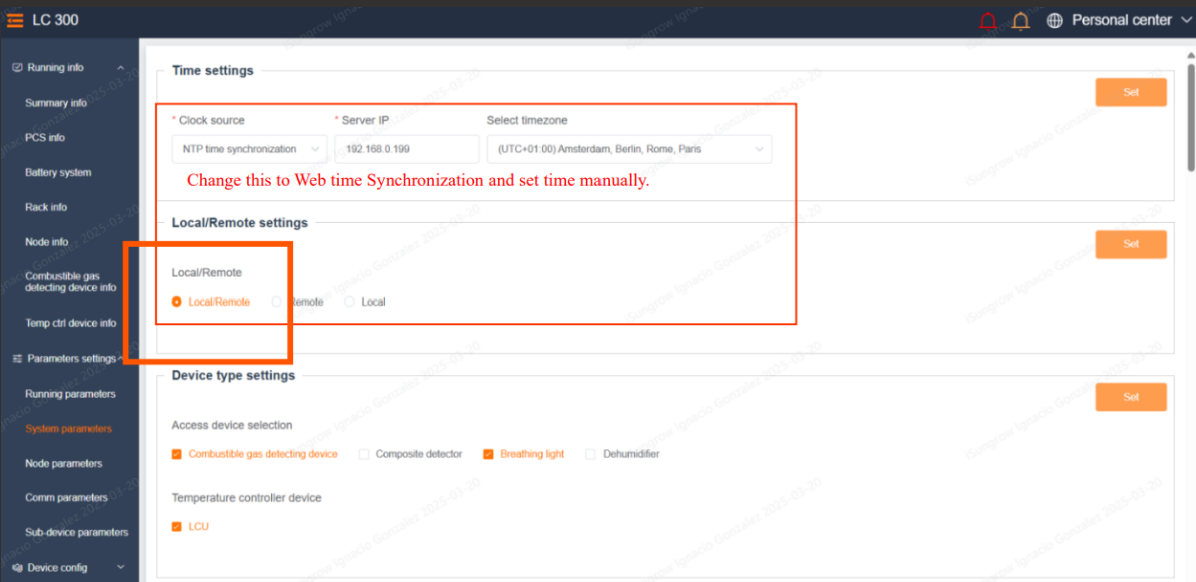

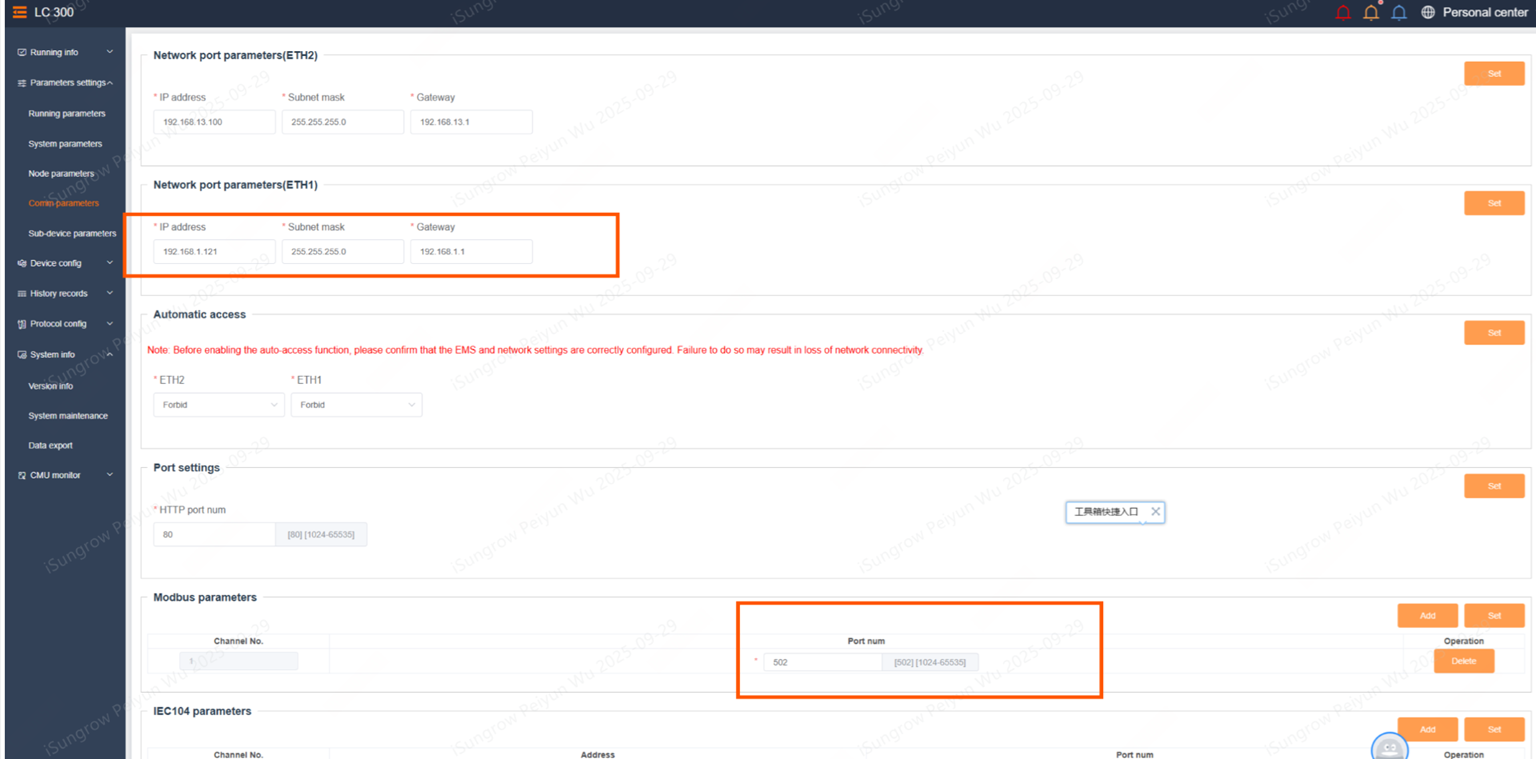

Captura de pantalla de la interfaz web del LC 300, página de parámetros de comunicación (el texto es muy pequeño). Menú izquierdo con Running info, Parameters settings (subentradas, una resaltada en naranja), Device config, Protocol config, System info y otras. Arriba a la derecha: Personal center. Secciones de arriba abajo: Network port parameters(ETH2) con un botón Set; Network port parameters(ETH1) con los campos IP address, Subnet mask, Gateway dentro de un recuadro naranja; Automatic access con una nota roja sobre cómo activar la función de acceso automático y dos listas desplegables; Port settings con un campo para un número de puerto y una lista desplegable a la derecha; Modbus parameters con una tabla (las columnas incluyen Channel No, Port num, Operation) y el campo Port num dentro de un recuadro naranja; debajo, otra sección (IEC104 parameters). Los botones Set son naranjas en cada sección.

Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.

Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.

Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.

Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.

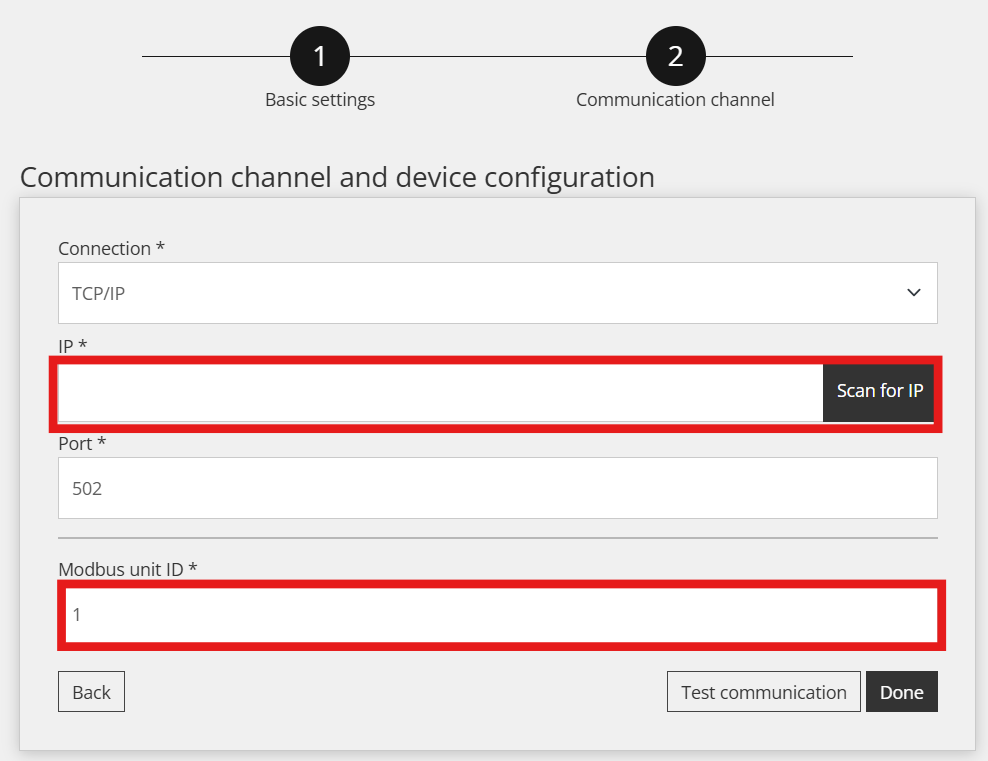

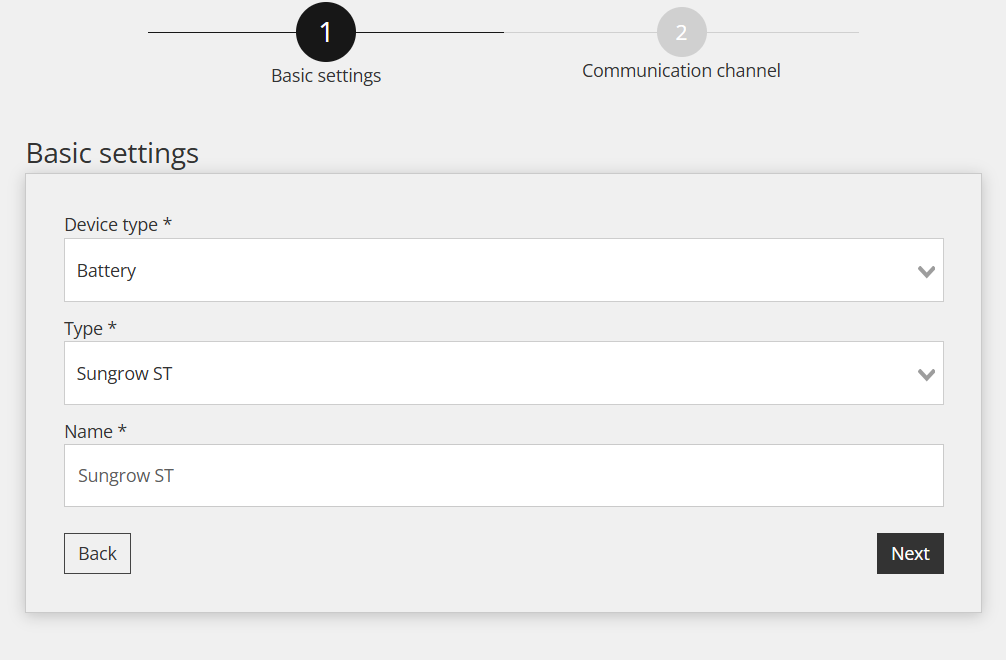

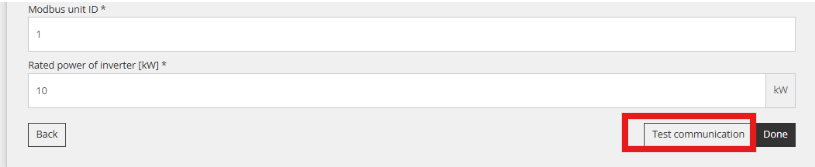

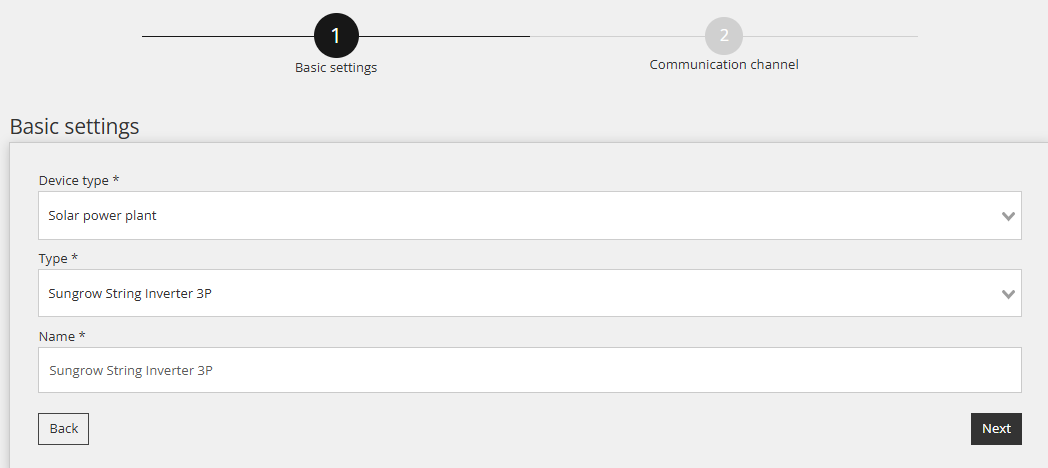

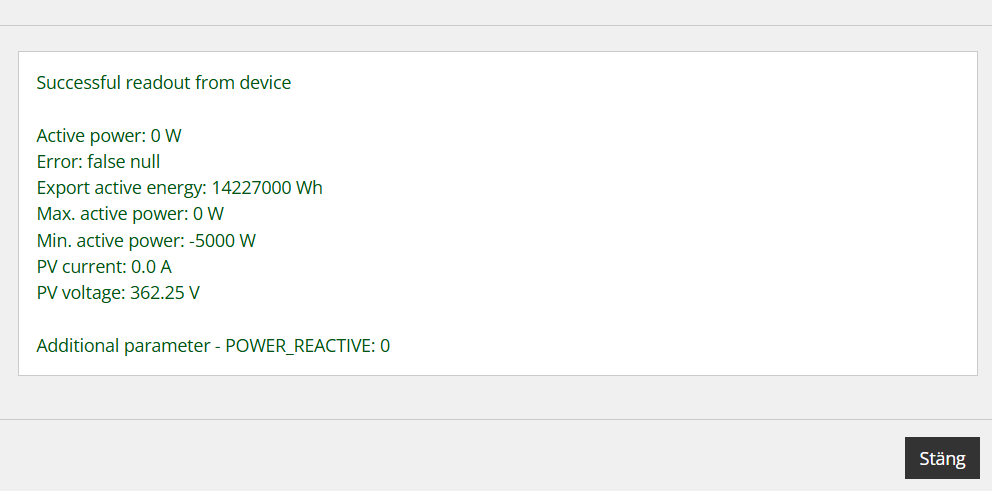

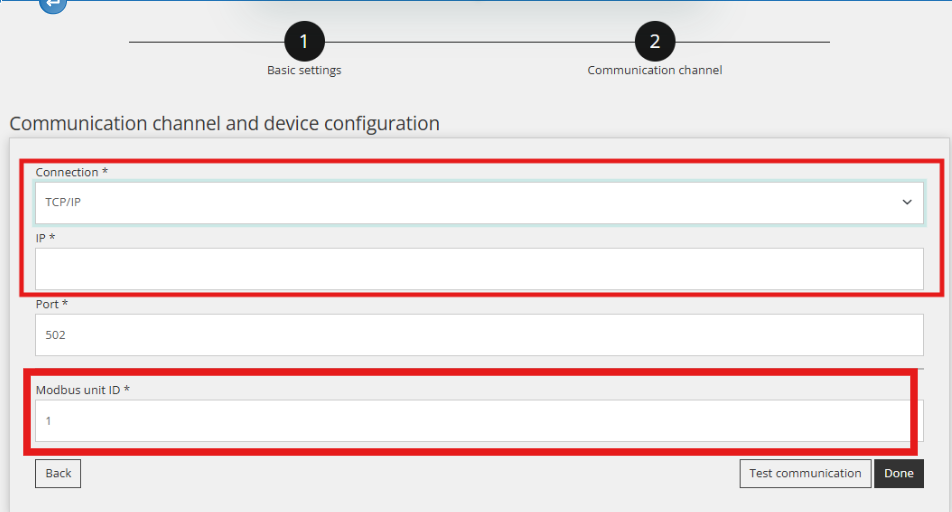

Captura de pantalla de un cuadro de diálogo de resultado con texto verde: Successful readout from device. Líneas: Active power: 0 W; Error: false null; Export active energy: 14227000 Wh; Max. active power: 0 W; Min. active power: -5000 W; PV current: 0.0 A; PV voltage: 362.25 V; Additional parameter - POWER_REACTIVE: 0. Botón abajo a la derecha: Stäng [en sueco, Cerrar].

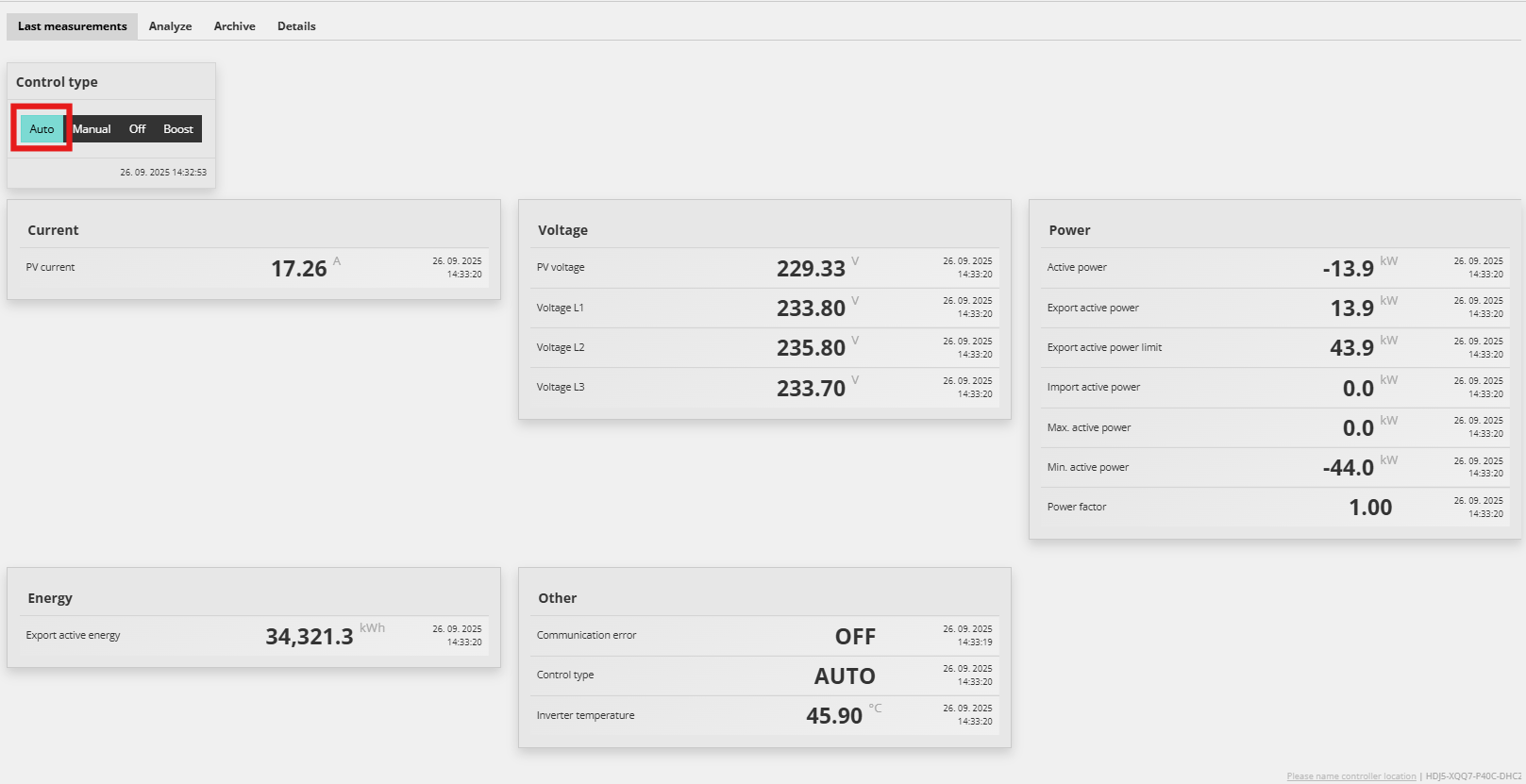

Captura de pantalla de un cuadro de diálogo titulado Test communication con una x de cierre arriba a la derecha. Mensaje en texto rojo: Unable to communicate with device. Botón oscuro abajo a la derecha: Close.
