Cómo conectar el inversor híbrido SolaX X1/X3 G4/Pro/Ultra con el Reduxi Controller
Reduzca los costes de energía hasta un 70 %: conecte los inversores híbridos SolaX Power X1/X3 G4, Pro y Ultra al Reduxi Controller mediante Modbus TCP/IP o RTU.

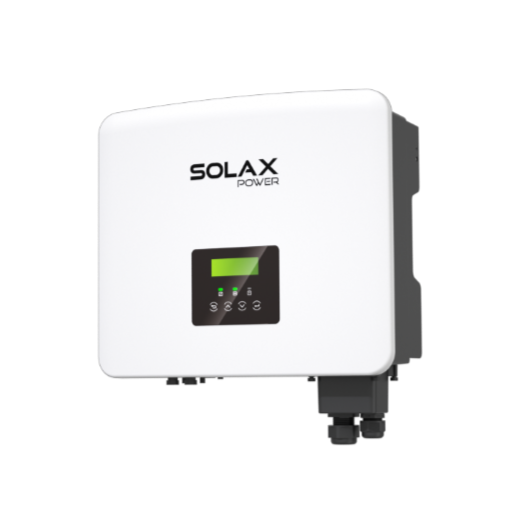

Descripción en texto de esta imagen
Foto (render de producto) de un inversor blanco de montaje en pared visto desde un ligero ángulo sobre fondo blanco. En el frontal está impreso SOLAX POWER. Debajo del logotipo hay una pequeña pantalla negra con una pantalla verde, tres pequeños indicadores luminosos y cuatro botones redondos. En el lado derecho hay una pieza lateral gris oscuro; debajo, un bloque de conexión gris oscuro con dos prensaestopas y pequeños conectores en el borde inferior.
1 Preparar el inversor SolaX
1.1 Documentación técnica
- SolaX X1-Hybrid G4 – Página de producto
- Descargas de SolaX – Manuales y hojas de datos
1.2 Equipo necesario
- Inversor híbrido SolaX Power X1 o X3 (G4, Pro o Ultra)
- Para Modbus TCP: dongle WiFi 3.0 o dongle WiFi & LAN 3.0
- Para Modbus RTU: conexión RS485 al Reduxi Controller (véanse los esquemas de cableado en Punto 2)
- Reduxi Controller
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
1.3 Instalar el firmware más reciente
El inversor debe tener el firmware más reciente. Para actualizarlo, póngase en contacto con la asistencia de SolaX Power: service.global@solaxpower.com
La tabla muestra las versiones de firmware por dispositivo:
Descripción en texto de esta imagen
Tabla de dispositivos con versiones de hardware y firmware. Columnas: Device, Hardware, Firmware. Energy Storage Inverters, Singlephase: X1-IES, ARM V1.23. Threephase: X3-HybridG4, ARM V1.20; X3-Hybrid G4 Pro(Need LAN), ARM V4; X3-IES, ARM V13; X3-Ultra, ARM V4.04. On-grid Inverters, Singlephase: X1-MINIG3, ARM V1.46; X1-MINIG4, ARM V1.0; X1-MINI G4 Plus, ARM V1.0; X1-SMART G2, ARM V2.05; X1-BOOSTG3, ARM V1.46; X1-BOOSTG4, ARM V1.0. Threephase: X3-MICG2, ARM V1.17; X3-PROG2, ARM V1.17; X3-MEGAG2, ARM V008.02; X3-FORTH, ARM V015.01; X3-FORTH Plus, ARM V002.01; X3-GROUND, ARM V1.00. Wi-Fi dongle: Pocket WiFi2.0/Plus(Transition)(SX/SJ), V3.005.01; Pocket WiFi 3.0(SV/SR), V3.005.01; Pocket WiFi 3.0(SS), V3.031.02; Pocket WiFi+LAN(SN), V1.001.20(WiFi, LAN all support); Pocket WiFi+4GM(SM), V1.001.23(Only WiFi); Pocket WiFi+LAN 2.0(XW), V001.31(WiFi, LAN all support).
2 Conexión física
2.1 Modbus TCP/IP
La imagen muestra toda la conexión desde el Reduxi Controller hasta el inversor.
Descripción en texto de esta imagen
Esquema de una conexión Modbus TCP/IP sobre fondo blanco. Arriba a la izquierda: caja negra de esquinas redondeadas con la etiqueta Controller, con el logotipo de reduxi. Arriba en el centro: caja blanca con la etiqueta Hybrid Inverter con SOLAX POWER impreso y una pequeña pantalla verde. En el centro a la izquierda: un router blanco con antenas y un símbolo de Wi-Fi, con la etiqueta Router. Abajo a la izquierda: un globo con las letras WWW. Líneas: una línea cian continua con la etiqueta Ethernet del controlador hacia abajo hasta el router; una línea cian continua con la etiqueta Ethernet del router a la parte inferior del inversor; una línea cian discontinua del router al globo WWW. Una línea cian desde la parte inferior del inversor lleva a un recuadro de borde cian con dos dongles negros, un signo de exclamación rojo al lado y un texto rojo: Dongle WiFi 2.0 or Dongle WiFi & LAN 3.0.
2.2 Modbus RTU
La imagen muestra toda la conexión desde el Reduxi Controller hasta el inversor.
Descripción en texto de esta imagen
Esquema de una conexión Modbus RTU sobre fondo blanco. Centro: caja negra de esquinas redondeadas con la etiqueta Controller con el logotipo de reduxi. Derecha: caja blanca con la etiqueta Hybrid Inverter con SOLAX POWER impreso. Izquierda: un router blanco con antenas con la etiqueta Router y, debajo, un globo con las letras WWW. Líneas: una línea cian continua con la etiqueta Ethernet del router al controlador; una línea cian continua con la etiqueta RS 485 A/B del controlador a la parte inferior del inversor; una línea cian discontinua del router al globo WWW.
2.2.1 Esquemas de cableado
Conecte los terminales A y B del puerto RS485 del Reduxi Controller al puerto COM del inversor, como se muestra para su serie.
Descripción en texto de esta imagen
Esquema de cableado con el título X1/X3 G4 Series. Izquierda: dibujo lineal de la parte inferior de un inversor SolaX con conectores redondos y ventiladores; un conector está marcado con un recuadro rojo. Una línea cian lleva a una zona con contorno cian a la derecha. En su parte superior, una regleta de conectores con la etiqueta SolaX Inverter COM con una posición marcada con un recuadro rojo, unida por una línea negra hacia abajo con los terminales. Debajo: un bloque con la etiqueta Reduxi Controller con un terminal de 4 polos con la etiqueta RS485; a su lado, una regleta de cuatro terminales con las etiquetas GND, A, B, 5VDC. Los terminales A y B están dentro de un recuadro rojo y unidos por una línea negra a la conexión COM del inversor.
Descripción en texto de esta imagen
Esquema de cableado con el título X1/X3 Ultra Series. Izquierda: dibujo lineal de la parte inferior de un inversor SolaX con varios conectores y ventiladores; un bloque de conectores está marcado con un recuadro rojo. Una línea cian lleva a un dibujo de una tapa con cuatro tomas, una de ellas marcada con un recuadro rojo. Derecha: una gran zona con contorno cian. En su parte superior, una tabla con la etiqueta SolaX Inverter COM 1, conectada con una línea negra desde la tapa. Debajo: un bloque con la etiqueta Reduxi Controller con un terminal de 4 polos con la etiqueta RS485; a su lado, una regleta de cuatro terminales con las etiquetas GND, A, B, 5VDC. Los terminales A y B están dentro de un recuadro rojo y unidos por una línea negra a la conexión del inversor.
Descripción en texto de esta imagen
Esquema de cableado con el título X1/X3 PRO Series. Izquierda: dibujo lineal de la parte inferior de un inversor SolaX; en su extremo derecho, una zona con contorno cian con cuatro tomas RJ45 etiquetadas, una de ellas marcada con un recuadro rojo. Una línea cian lleva a una zona con contorno cian a la derecha. En su parte superior, un conector RJ45 con hilos de colores y una tabla de pines con la etiqueta Solax Inverter Com 1 / RS485 (columnas Pin No. y Definition; pines 1 y 2 Not assigned; pin 3 una línea de +12V; pines 4 y 5 en un recuadro rojo, con el texto REMOTE_485A y REMOTE_485B; pin 6 GND2_COM; pines 7 y 8 Not assigned). Debajo: un bloque con la etiqueta Reduxi Controller con un terminal de 4 polos con la etiqueta RS485; a su lado, una regleta de cuatro terminales con las etiquetas GND, A, B, 5VDC. Los terminales A y B están dentro de un recuadro rojo y unidos por una línea negra al conector RJ45.
3 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
4 Añadir el inversor SolaX a Reduxi
Después de conectar el Reduxi Controller y el inversor híbrido SolaX, regístrelo como dispositivo nuevo.
4.1 Ajustes básicos
Inicie sesión en el Reduxi Configurator local (véase Punto 3) y haga clic en + Add device.
Descripción en texto de esta imagen
Captura de pantalla de la barra lateral del Reduxi Configurator. Cabecera: logotipo de reduxi Configurator. La sección Devices (con un icono de menos) muestra: Iskraemeco AM550 (icono de torre eléctrica) y dos entradas con iconos de sol y sin nombres visibles. En la parte inferior hay un botón Add device con un signo más, marcado con un rectángulo cian.
En el primer paso, seleccione los ajustes básicos. Para un inversor monofásico, seleccione X1. Para un inversor trifásico, seleccione X3.
- Device type:
Hybrid Inverter - Tipo:
SolaX Power X1 HybridoSolaX Power X3 Hybrid - Nombre: un nombre a su elección, por ejemplo Solax Power X3 Hybrid G4
Descripción en texto de esta imagen
Captura de pantalla del asistente del Reduxi Configurator, paso 1 Basic settings (el paso 2 es Communication channel, en gris). Encabezado: Basic settings. Campos: Device type *: Hybrid inverter (lista desplegable); Type *: Solax Power X3 Hybrid G4 (lista desplegable); Name *: Solax Power X3 Hybrid G4 (campo de texto). Botones: Back (izquierda), Next (derecha, oscuro).
Haga clic en Next.
4.2 Ajustes de comunicación
El segundo paso configura el canal de comunicación Modbus entre el Reduxi Controller y el inversor SolaX. Elija TCP/IP o RTU, según su conexión.
4.2.1 Modbus TCP
| Parámetro | Valor |
|---|---|
| Conexión | TCP/IP |
| IP | La dirección IP del inversor SolaX |
| Puerto | 502 |
| Modbus unit ID | El mismo ID que el configurado en el inversor. Valor predeterminado: 1
|
| Contraseña de usuario | El mismo código PIN que el de la pantalla del inversor, por ejemplo 2014
|
| PV | Si hay una instalación PV: Yes o No
|
| Batería | Si hay una batería instalada: Yes o No
|
Descripción en texto de esta imagen
Captura de pantalla del asistente del Reduxi Configurator, paso 2 Communication channel (el paso 1 es Basic settings). Encabezado: Communication channel and device configuration. Campos: Connection *: TCP/IP (lista desplegable); IP *: vacío; Port *: 502; Modbus unit ID *: 1; User password *: hay un valor introducido (el campo muestra una contraseña; el valor se omite aquí); PV *: Yes (lista desplegable, sugerencia: Is PV installed on the inverter?); Battery *: Yes (lista desplegable, sugerencia: Is battery installed on the inverter?). Botones: Back (izquierda), Test communication y Done (derecha).
4.2.2 Modbus RTU
| Parámetro | Valor |
|---|---|
| Conexión | Local Port |
| Puerto | 1 |
| Baudrate | 9600 |
| Bits de datos | 1 |
| Bits de parada | 1 |
| Parity | None |
| Modbus unit ID |
1 (el mismo ID que en el inversor) |
| Contraseña de usuario | El mismo código PIN que el de la pantalla del inversor, por ejemplo 2014
|
| PV | Si hay una instalación PV: Yes o No
|
| Batería | Si hay una batería instalada: Yes o No
|
Descripción en texto de esta imagen
Captura de pantalla del asistente del Reduxi Configurator, paso 2 Communication channel (el paso 1 es Basic settings). Encabezado: Communication channel and device configuration. Campos: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; User password *: hay un valor introducido (el campo muestra una contraseña; el valor se omite aquí); Phase *: L1 (sugerencia: To what phase is the inverter connected to.); PV *: Yes (sugerencia: Is PV installed on the inverter?); Battery *: Yes (sugerencia: Is battery installed on the inverter?). Botones: Back (izquierda), Test communication y Done (derecha).
4.3 Probar la comunicación
Haga clic en Test communication en la parte inferior del asistente. Lee el inversor SolaX una vez y no guarda nada. Si la prueba se realiza correctamente, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
Ejemplos del resultado para este dispositivo:
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo Test communication del Reduxi Configurator (X de cierre arriba a la derecha, botón oscuro Close abajo a la derecha). Texto verde en un recuadro blanco: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Parámetros adicionales: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (parcialmente cortado en la imagen); PV_POWER_ACTIVE_MAX: 0.
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo titulado Test communication con una x de cierre arriba a la derecha. Mensaje en texto rojo: Unable to communicate with device. Botón oscuro abajo a la derecha: Close.
Si la prueba falla, compruebe los ajustes y el cableado e inténtelo de nuevo.
5 Comprobar las lecturas
5.1 Últimas mediciones
Compruebe los valores medidos y la comunicación en Devices – SolaX Power Inverter – Last Measurement en el Reduxi Configurator.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Last measurements' de un dispositivo en el Reduxi Configurator. Pestañas: Last measurements (activa), Analyze, Archive. Arriba a la derecha: menú desplegable de actualización 'Without refreshing' y un botón de actualizar. Tarjeta 'Control type': botones Auto (verde claro) y Manual (oscuro, seleccionado); marca de tiempo 14. 03. 2025 12:49:13. Todos los valores de abajo tienen la marca de tiempo 14. 03. 2025 12:49:01, salvo que se indique lo contrario. Tarjeta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: vacío (unidad kW); enumeration.PV_STATE_NAME: CONNECTED. Tarjeta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Tarjeta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Tarjeta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Tarjeta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: vacío (kW); Grid export active power limit: vacío (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Tarjeta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (marca de tiempo 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Activar el control por Reduxi
Para un control avanzado, integre el dispositivo en los modos de optimización del sistema Reduxi. En Devices – SolaX Power Inverter en el Reduxi Configurator, ajuste el control type a AUTO. Solo entonces los comandos de la estrategia afectan a la batería.
Para lograr la máxima flexibilidad y reducir los costes de energía con precios y tarifas dinámicos, defina una estrategia como se describe en Estrategias para Reduxi Controller.
Después de añadir el dispositivo, puede supervisarlo y controlarlo con la aplicación Reduxi.
✓ Resumen
Preparación (Punto 1): Instale el firmware más reciente. Para Modbus TCP, consiga el dongle WiFi 3.0 o WiFi & LAN 3.0.
Conexión de SolaX (Punto 2): Conecte el inversor al Reduxi Controller por Modbus TCP/IP o cablee RS485 para Modbus RTU.
Añadir a Reduxi (Puntos 3–4): Inicie sesión en la interfaz web de Reduxi, haga clic en + Add device, elija X1 o X3 e introduzca los ajustes de comunicación. Haga clic en Test communication y después en Done.
Puesta en marcha (Punto 5): Compruebe las últimas mediciones. Ajuste el tipo de control a AUTO y defina una estrategia.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Modbus no funciona | Instale el firmware más reciente. Póngase en contacto con service.global@solaxpower.com para la actualización. |
| No hay conexión Modbus TCP | Modbus TCP necesita el dongle WiFi 3.0 o el dongle WiFi & LAN 3.0. |
| Falla la prueba de comunicación | Compruebe los ajustes y el cableado. Compruebe el ID de unidad Modbus (predeterminado 1) y la contraseña de usuario. Es el código PIN de la pantalla del inversor. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
