Reduzca los costes energéticos hasta en un 70%: Reduxi integra los inversores híbridos SolaX Power X1/X3 G4/Pro/Ultra a través de Modbus TCP/IP o RTU.

1. Firmware de Solax

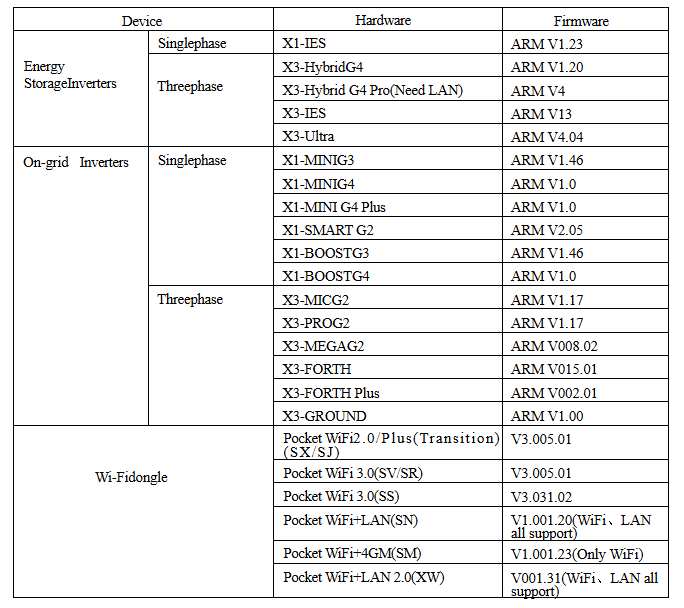

Nota: El inversor debe tener la última actualización de firmware. Para ello, póngase en contacto directamente con el servicio de asistencia de Solax Power en
2. Conexión física
2.1 Modbus TCP/IP
A continuación, se muestra una imagen simbólica de toda la conexión desde el controlador Reduxi al inversor:
Nota: Para configurar una conexión a través de Modbus TCP, necesita el WiFi 3.0 o el WiFi & LAN 3.0 Dongle
2.2 Modbus RTU
A continuación, se muestra una imagen simbólica de toda la conexión desde el controlador Reduxi al inversor:
2.2.1 Diagramas de cableado:
3. Añadir SolaX X1/X3 Hybrid Inverteral sistema Reduxi
Después de conectar el Reduxi y el SolaX Hybrid Inverter, puede registrarlo como un nuevo dispositivo.

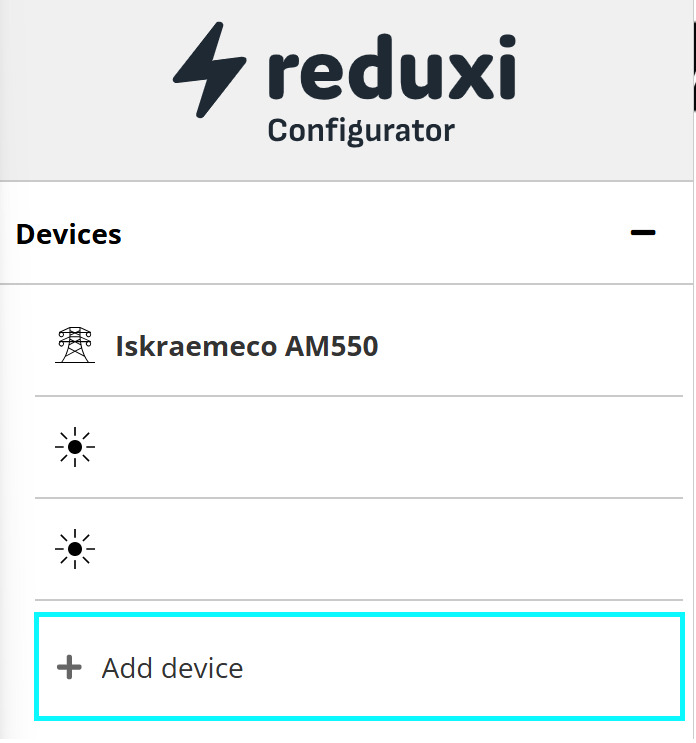

3.1 Seleccione Añadir dispositivo
En primer lugar, inicie sesión en el configurador local de Reduxi y añada un nuevo dispositivo haciendo clic en el botón "Añadir dispositivo".
3.2 Seleccione SolaX Power Hybrid Inverter
Esto depende del inversor que tenga. Si tiene un inversor monofásico (X1), seleccione... Si tiene instalado un inversor trifásico, seleccione X3.

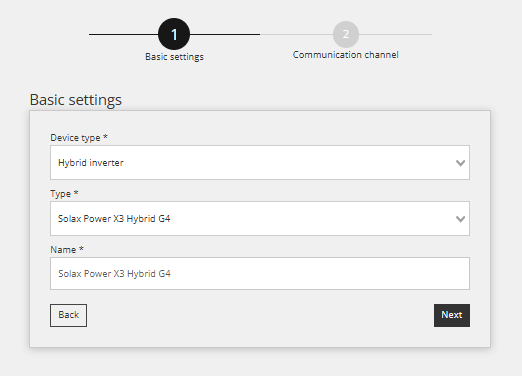

En el primer paso, se definen los ajustes básicos:
- Seleccione Tipo de dispositivo: Inversor híbrido,
- Seleccione Tipo: SolaX Power X1 o X3 Hybrid,
- Asigne el nombre que desee al dispositivo, por ejemplo: Solax Power X3 Hybrid G4

3.3 Configuración del dispositivo para el canal de comunicación
El segundo paso consiste en configurar el canal de comunicación, que es esencial para una comunicación Modbus adecuada. En este paso, se establece el enlace de comunicación entre el controlador Reduxi y el inversor Solax Power.
Puede elegir entre la conexión TCP/IP o RTU (dependiendo del dispositivo utilizado)

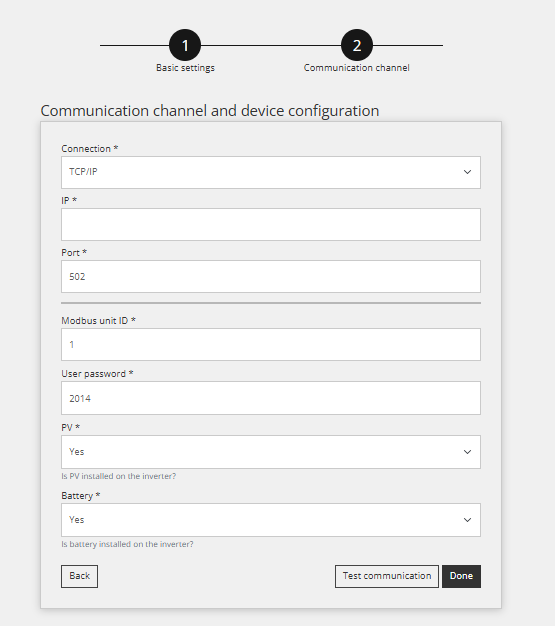

3.3.1 Modbus TCP
- Conexión: TCP/IP
- IP: Introduzca la dirección IP del inversor Solax Power
- Puerto: 502
- ID de unidad Modbus: Este es el mismo ID que se establece en el inversor (como predeterminado 1)
- Contraseña de usuario: Es el mismo código PIN que para la pantalla del inversor (como ejemplo 2014)
- PV: ¿hay una instalación fotovoltaica? Sí o No
- Batería: ¿hay una batería instalada? Sí o No

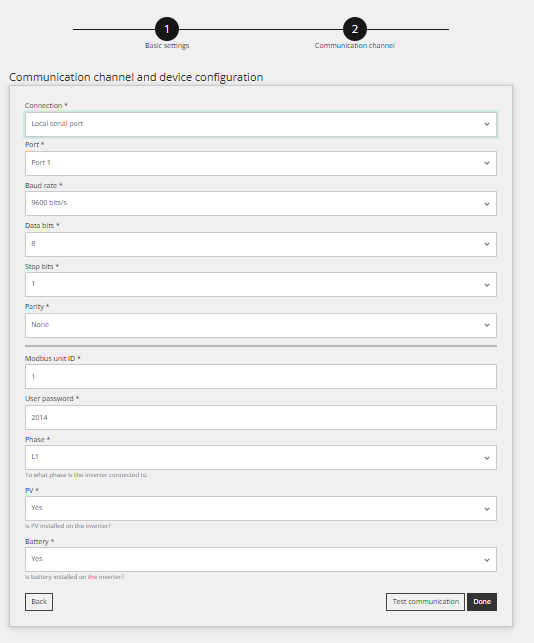

3.3.2 Modbus RTU
- Conexión: Puerto local
- Puerto: 1
- Velocidad de transmisión: 9600
- Bits de datos: 1
- Bits de parada: 1
- Paridad: Ninguna
- ID de unidad Modbus: 1 (mismo ID que el inversor)
- Contraseña de usuario: Es el mismo código PIN que para la pantalla del inversor (como ejemplo 2014)
- PV: ¿hay una instalación fotovoltaica? Sí o No
- Batería: ¿hay una batería instalada? Sí o No
3.4 Comunicación de prueba
Debajo de todos los campos del canal de comunicación mencionados en el paso anterior, hay un botón "Probar comunicación".
Este botón se utiliza para verificar si la conexión Modbus entre los dispositivos funciona correctamente.
Respuesta correcta (ejemplo):
Respuesta incorrecta (ejemplo):
En este caso, compruebe los ajustes, el cableado y vuelva a intentarlo.
3.5 Lecturas del dispositivo
En esta sección se muestra cómo comprobar los valores medidos del dispositivo y si se comunica correctamente. Esto puede hacerse en "Dispositivos /SolaX Power Inverter /Última medición."
Para un control avanzado, integre el dispositivo en los modos de optimización del sistema Reduxi.
En Dispositivos/Inversor de energÃa SolaX en el configurador de Reduxi, el tipo de control debe establecerse en AUTO para que los comandos de estrategia afecten a la baterÃa.
Para lograr la máxima flexibilidad y reducción de costos de energÃa con respecto al precio dinámico y las tarifas dinámicas, siga las instrucciones sobre cómo definir la estrategia en este enlace: Estrategias para el controlador Reduxi.
Después de agregar el dispositivo correctamente, se puede monitorear y controlar a través de la aplicación Reduxi.
