Cómo conectar una bomba de calor Nibe con el Reduxi Gateway
Conecte las bombas de calor Nibe al Reduxi Gateway mediante los contactos SG-ready y ahorre hasta un 30 % en costes de energía: el control dinámico adapta la bomba de calor a los precios variables de la energía.
Descripción en texto de esta imagen
Foto de un módulo interior alto de bomba de calor, de pie, sobre fondo blanco. Armario gris claro y plateado con un borde frontal izquierdo más oscuro, un zócalo negro en la parte inferior y una pequeña marca de logotipo oscura en la parte superior izquierda del frontal. No hay texto legible.
1 Preparar la conexión
1.1 Documentación técnica
Documentación de las bombas de calor Nibe de la serie S:
- Nibe VVM S320: página de producto – Información del producto y descarga de documentos (en sueco)
- Nibe VVM S320: manual de usuario (PDF) – Manual de usuario (Användarhandbok)
- Nibe VVM S320: hoja de datos (PDF) – Hoja de datos (Produktblad)
1.2 Componentes necesarios
Dos componentes de Reduxi conectan el Reduxi Controller a la bomba de calor Nibe:
- Reduxi Controller
- Dispositivo Reduxi Gateway con 3 sensores de corriente (CT) de 30:1A
- Cable UTP, solo para la conexión por cable (LAN) del gateway
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
Primero añada el dispositivo Reduxi Gateway al Reduxi Controller. Después, el gateway controla los modos de funcionamiento de la bomba de calor. La conexión es inalámbrica (WLAN) o por cable UTP (LAN). Más información: Conexión del gateway al controlador.
El gateway mide la corriente de cada fase de la bomba de calor con los 3 sensores de corriente (30:1A). Sus dos salidas de relé envían las señales a los contactos SG-ready y establecen el modo de funcionamiento de la bomba de calor.
2 Conectar el Reduxi Gateway y la bomba de calor

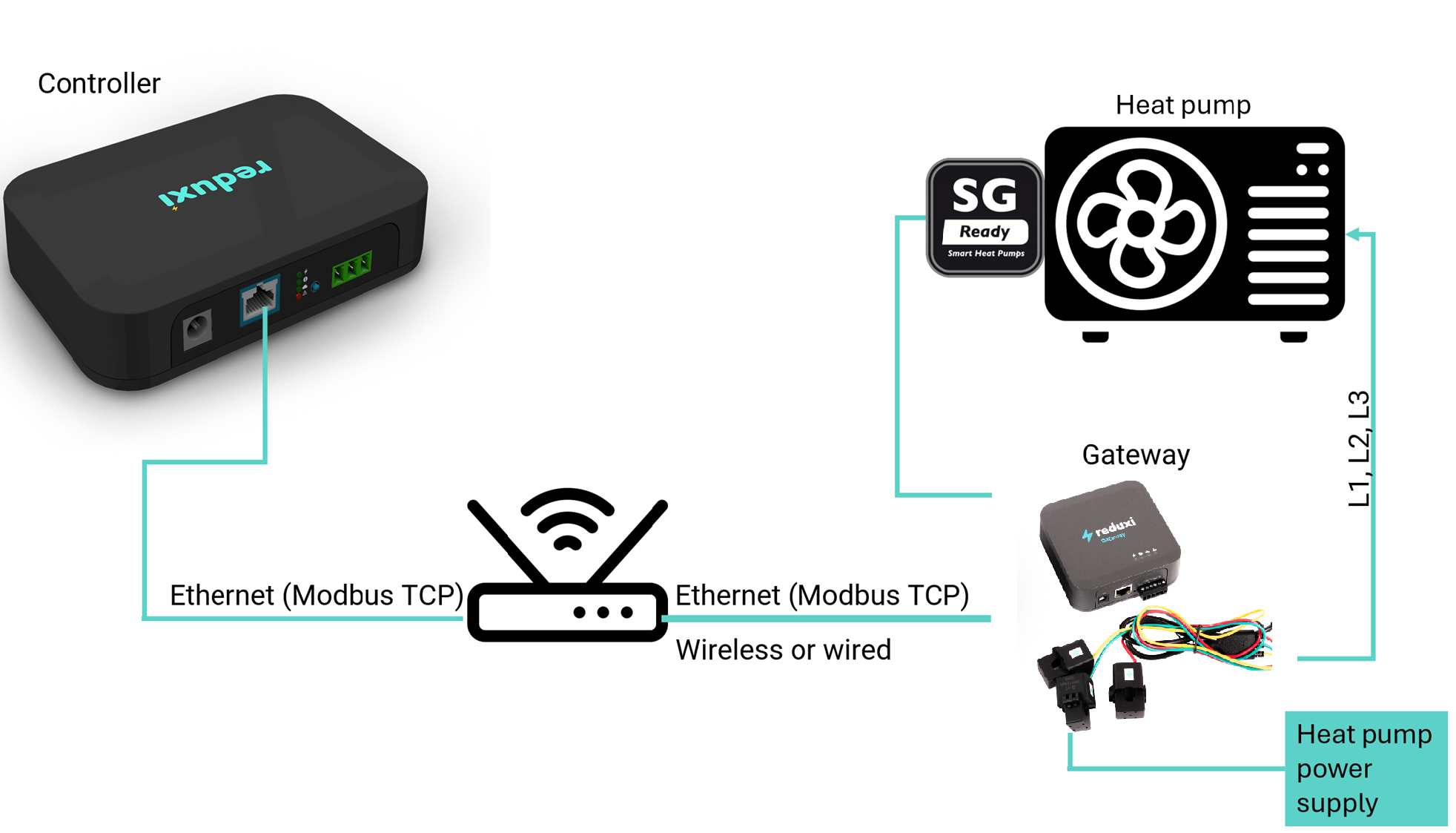

2.1 Esquema de conexión de los dispositivos Reduxi y Nibe
La conexión física entre el Reduxi Gateway y Nibe consta de dos pasos:
- Conecte los relés del Reduxi Gateway a los contactos SG-ready de Nibe (Punto 2.2).
- Conecte los sensores de corriente (CT) del Reduxi Gateway a las fases L1, L2 y L3 (Punto 2.3).
Descripción en texto de esta imagen
Esquema de conexión sobre fondo blanco. Arriba a la izquierda: caja negra de Reduxi con la etiqueta Controller, con un puerto de red y un terminal verde. Arriba en el centro y a la derecha: un icono negro de una unidad exterior de bomba de calor con ventilador, con la etiqueta Heat pump y un recuadro con el logotipo SG Ready a su izquierda. En el centro: un icono de router con símbolo de Wi-Fi. A la derecha, en el medio: una caja gris de Reduxi con la etiqueta Gateway, con pinzas de corriente e hilos de colores. Líneas turquesa: del controlador al router, con la etiqueta Ethernet (Modbus TCP); del router al gateway, con la etiqueta Ethernet (Modbus TCP) y la nota Wireless or wired; del gateway al recuadro SG Ready (la línea sube y va hacia la izquierda, hacia el lado de la bomba de calor); una línea vertical de la bomba de calor hacia abajo, hasta el gateway, con la etiqueta L1, L2, L3; una línea de las pinzas de corriente del gateway a un recuadro turquesa con la etiqueta Heat pump power supply.

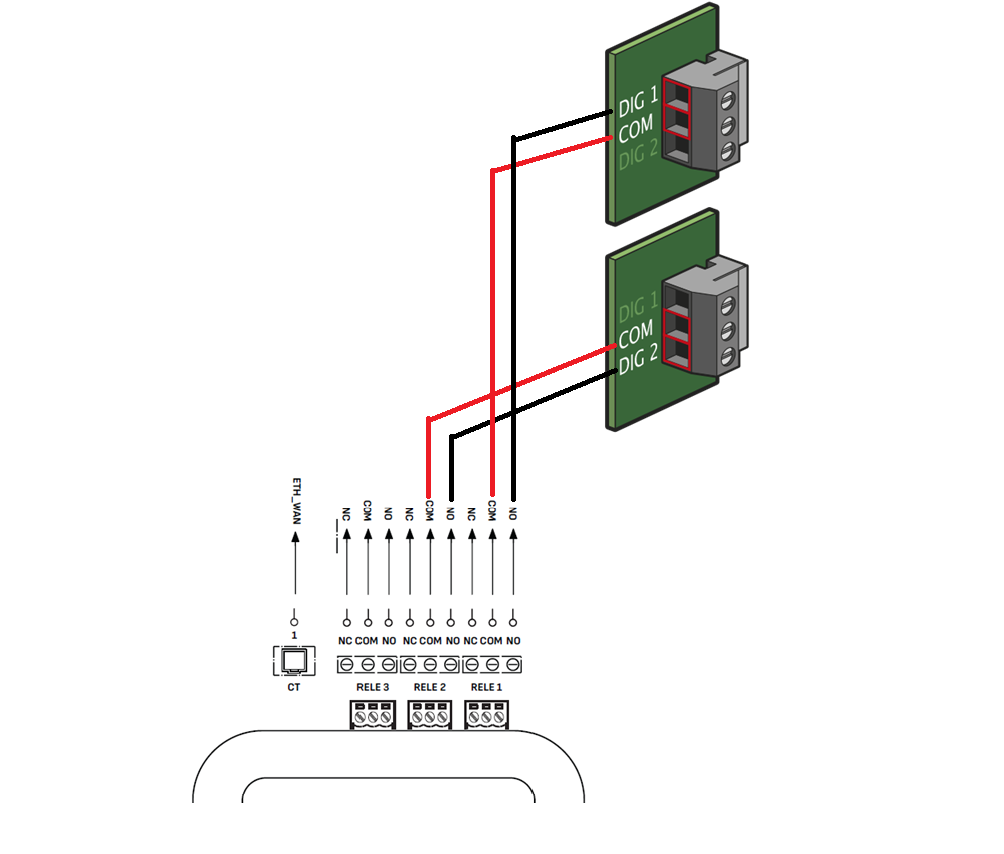

2.2 Conectar los relés del gateway a los contactos SG-ready de Nibe
Primero localice los contactos SG-ready en la placa de circuito de la bomba de calor. Utilice el manual de usuario de su dispositivo Nibe concreto.
La imagen muestra cómo conectar los contactos SG-ready al Reduxi Gateway.
Descripción en texto de esta imagen
Esquema de cableado. Arriba a la derecha: dos placas de circuito verdes, cada una con un bloque de terminales de tornillo gris con tres posiciones etiquetadas: placa superior DIG 1, COM, DIG 2; placa inferior DIG 1, COM, DIG 2. De cada placa salen un hilo negro y uno rojo hacia abajo y hacia la izquierda, hasta los terminales de relé del gateway, en la parte inferior. Abajo: la regleta de terminales del gateway dibujada desde arriba, con flechas hacia arriba desde cada terminal. Etiquetas de izquierda a derecha: CT (toma del transformador de corriente, marcada con un cuadrado), después tres grupos de relés, cada uno con los terminales NC, COM, NO, con bloques de conexión con las etiquetas RELE 3, RELE 2, RELE 1 debajo. Los hilos terminan en terminales de los grupos RELE 2 y RELE 1 (estas etiquetas se muestran en negrita). El contorno de la carcasa del gateway está en la parte más baja.
| Contacto de relé del Reduxi Gateway | Contacto de la bomba de calor Nibe |
|---|---|
| Relé 1, contacto NO (Smart Grid Ready 1) | DIG 1 |
| Relé 1, contacto COM | Contacto COM que corresponde al relé 1 en la bomba de calor |
| Relé 2, contacto NO (Smart Grid Ready 2) | DIG 2 |
| Relé 2, contacto COM | Contacto COM que corresponde al relé 2 en la bomba de calor |
2.3 Conectar los sensores de corriente
Los sensores de corriente miden la corriente de la bomba de calor. Proporcionan el consumo de potencia de la bomba de calor en tiempo real. La tensión procede del Reduxi Controller. Si no está disponible, se utiliza la tensión predeterminada de 230 V.
Los sensores de corriente (CT) se incluyen en el kit del Reduxi Gateway.
Descripción en texto de esta imagen
Foto del Reduxi Gateway con sensores de corriente sobre fondo blanco. Arriba: un dispositivo cuadrado gris oscuro con el logotipo de reduxi (rayo y la palabra reduxi) y la palabra Gateway en azul en el frontal; cuatro pequeños indicadores luminosos en la parte superior; en el borde frontal, una toma de alimentación redonda, un puerto de red RJ45 y un bloque de terminales de tornillo de 6 polos. Debajo: tres transformadores de corriente de pinza negros (sensores de núcleo partido), cada uno con una pequeña etiqueta de logotipo azul y blanca; un sensor lleva un pequeño texto impreso. Unos cables finos rojo, verde, amarillo y negro salen de los sensores, están agrupados con una brida y terminan en un pequeño conector negro arriba a la derecha.
Cada sensor de corriente rodea un hilo de fase (L1, L2, L3) de la bomba de calor:
Descripción en texto de esta imagen
Foto del interior de un armario metálico azul abierto. Tres sensores de corriente azules de núcleo partido están apilados a la izquierda, cada uno colocado alrededor de un conductor. A su alrededor hay muchos cables: hilos blancos, grises, azules, amarillo-verdes y negros, un cable de red azul, un conector de hilos naranja en el centro y una regleta de terminales abajo a la derecha. Se ven baldosas del suelo abajo a la izquierda. No hay texto ni marcas legibles.
3 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
4 Añadir la bomba de calor a Reduxi
Siga estos pasos para añadir una bomba de calor nueva o editar una existente.
4.1 Ajustes básicos
Inicie sesión localmente en el Reduxi Configurator del controlador (véase Punto 3) y pulse el botón Add device.
Descripción en texto de esta imagen
Captura de pantalla de la barra lateral izquierda del Reduxi Configurator. Arriba: logotipo de reduxi con el texto CONFIGURATOR. Secciones contraídas: Devices (icono de más) y Strategies (icono de más). Debajo, dos botones juntos: Add device (icono de más, marcado con un recuadro azul de resalte) y Add strategy (icono de más). Debajo de ellos, dos entradas: Settings y Profile. La zona a la derecha de la barra lateral está en blanco.

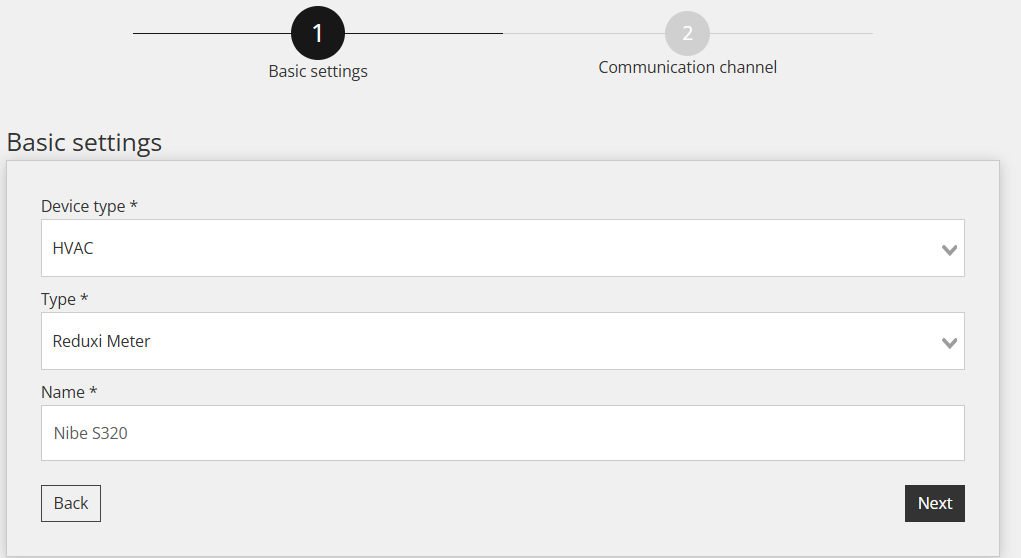

En el primer paso (ajustes básicos), seleccione los parámetros básicos del dispositivo:
- Tipo de dispositivo:
HVAC - Tipo:
Reduxi Meter - Nombre: un nombre según el modelo, por ejemplo Nibe S320
Descripción en texto de esta imagen
Captura de pantalla del asistente del Reduxi Configurator, paso 1 Basic settings (el paso 2 es Communication channel, en gris). Encabezado: Basic settings. Campos: Device type *: HVAC (lista desplegable); Type *: Reduxi Meter (lista desplegable); Name *: Nibe seguido de un código de modelo que dice S320. Botones: Back (izquierda), Next (derecha, oscuro).
Cuando haya introducido todos los datos, pulse Next.
4.2 Ajustes de comunicación
Los ajustes de comunicación tienen tres partes:
- Canal de comunicación
- Ajustes de los sensores de corriente (CT)
- Definición de las señales de los relés en relación con los contactos SG-ready

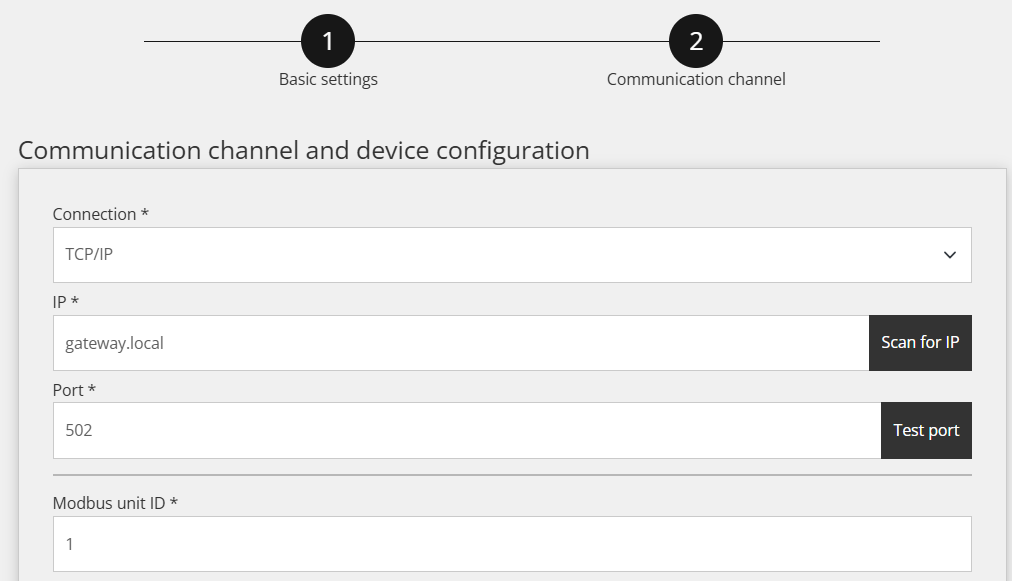

Parte 1: canal de comunicación. Tipo de conexión TCP/IP, dirección IP del Reduxi Gateway, puerto Modbus e ID de unidad Modbus. Estos ajustes vienen predefinidos. Déjelos como están. Si la conexión falla, haga clic en Scan for IP para encontrar la dirección IP del Reduxi Gateway.
Descripción en texto de esta imagen
Captura de pantalla del asistente del Reduxi Configurator, paso 2 Communication channel (el paso 1 es Basic settings), parte superior. Encabezado: Communication channel and device configuration. Campos: Connection *: TCP/IP (lista desplegable); IP *: gateway.local, con un botón oscuro Scan for IP a la derecha; Port *: 502, con un botón oscuro Test port a la derecha; Modbus unit ID *: 1.

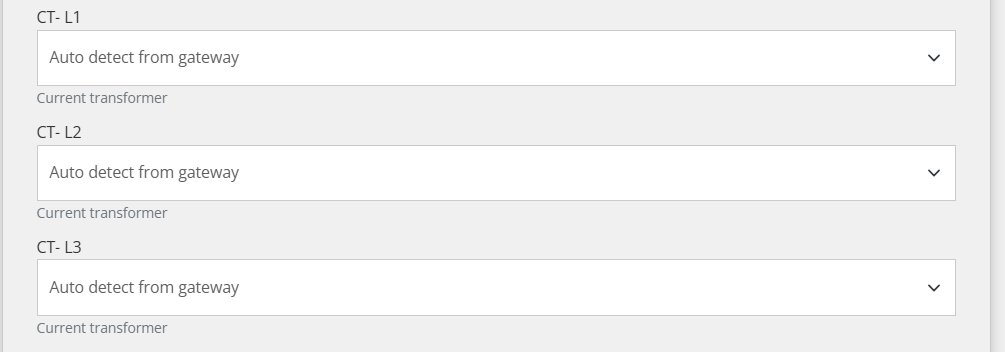

Parte 2: sensores de corriente. Seleccione Autodetect from Gateway.
Descripción en texto de esta imagen
Captura de pantalla de tres campos desplegables de los ajustes del canal de comunicación del Reduxi Configurator (parte 2). CT- L1: Auto detect from gateway (sugerencia: Current transformer). CT- L2: Auto detect from gateway (sugerencia: Current transformer). CT- L3: Auto detect from gateway (sugerencia: Current transformer).
Parte 3: señales de los relés. La tabla muestra los modos de funcionamiento de la bomba de calor:
| Modo de funcionamiento de Reduxi | Modo de funcionamiento de Nibe | Smart Grid Ready 1 | Smart Grid Ready 2 |
|---|---|---|---|
| OFF | Forced OFF | activado (cerrado) | desactivado (abierto) |
| ECO | Funcionamiento normal | desactivado (abierto) | desactivado (abierto) |
| ON | Enhanced comfort | desactivado (abierto) | activado (cerrado) |
| BOOST | Forced ON | activado (cerrado) | activado (cerrado) |
Configure las señales de los relés en el Reduxi Configurator de la siguiente forma.

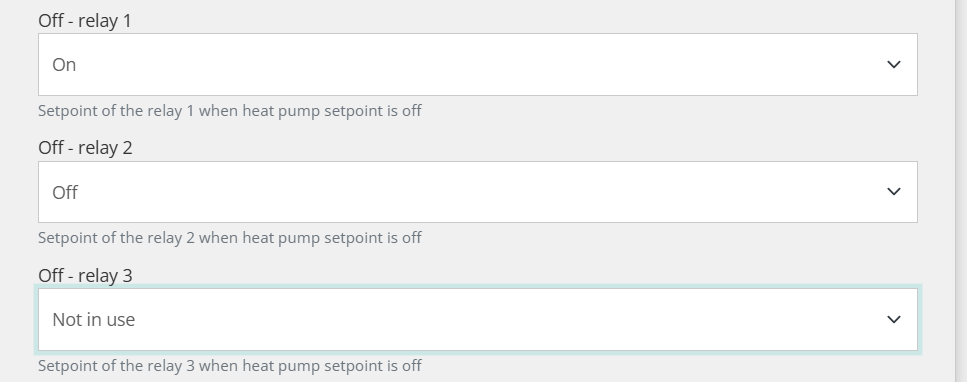

Modo Forced OFF (OFF en Reduxi)
Descripción en texto de esta imagen
Captura de pantalla de tres campos desplegables de los ajustes de comunicación del Reduxi Configurator. Off - relay 1: On (sugerencia: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: Off (sugerencia: Setpoint of the relay 2 when heat pump setpoint is off). Off - relay 3: Not in use (sugerencia: Setpoint of the relay 3 when heat pump setpoint is off); este campo tiene un borde resaltado en verde.

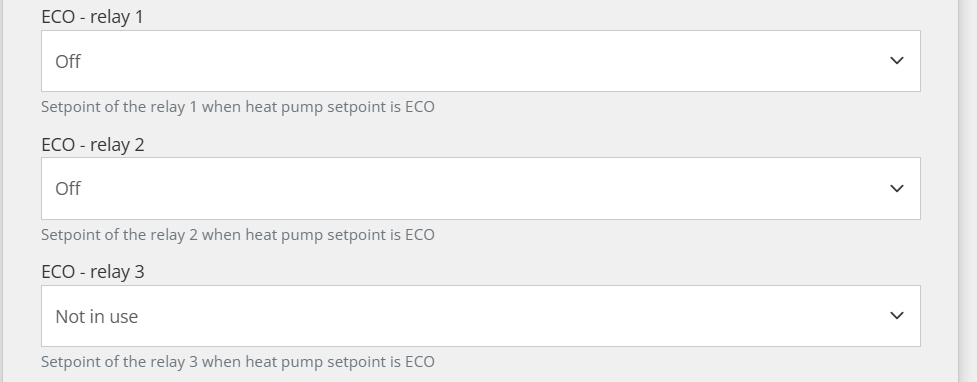

Modo de funcionamiento normal (ECO en Reduxi)
Descripción en texto de esta imagen
Captura de pantalla de tres campos desplegables de los ajustes de comunicación del Reduxi Configurator. ECO - relay 1: Off (sugerencia: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (sugerencia: Setpoint of the relay 2 when heat pump setpoint is ECO). ECO - relay 3: Not in use (sugerencia: Setpoint of the relay 3 when heat pump setpoint is ECO).

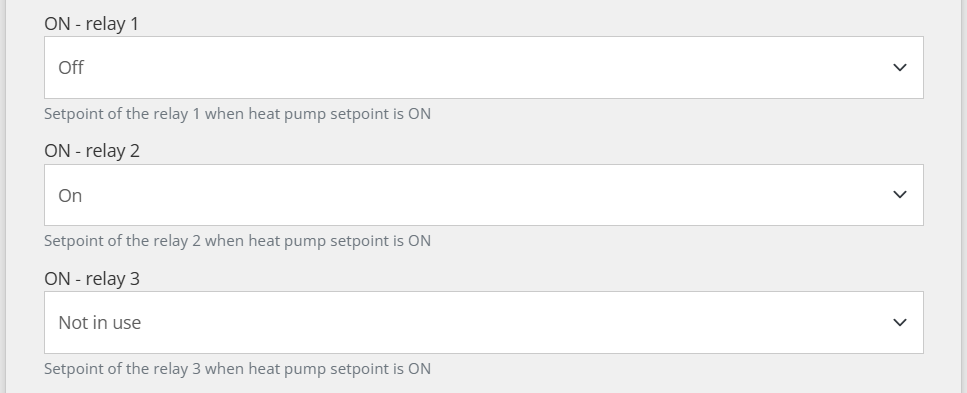

Modo Enhanced Comfort (ON en Reduxi)
Descripción en texto de esta imagen
Captura de pantalla de tres campos desplegables de los ajustes de comunicación del Reduxi Configurator. ON - relay 1: Off (sugerencia: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: On (sugerencia: Setpoint of the relay 2 when heat pump setpoint is ON). ON - relay 3: Not in use (sugerencia: Setpoint of the relay 3 when heat pump setpoint is ON).

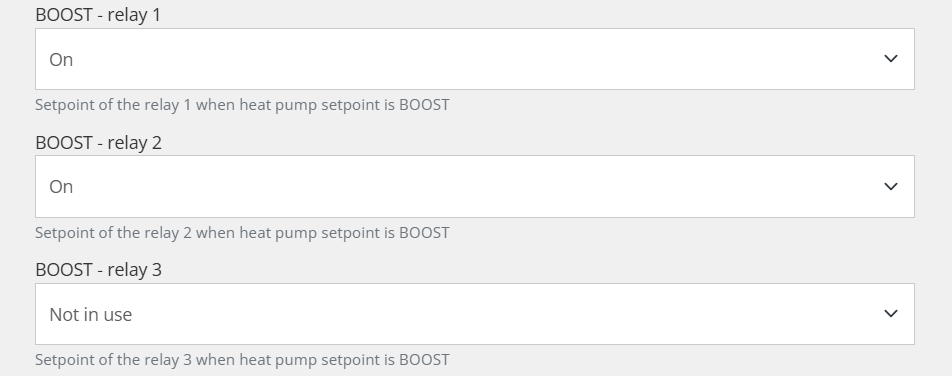

Modo Forced ON (BOOST en Reduxi)
Descripción en texto de esta imagen
Captura de pantalla de tres campos desplegables de los ajustes de comunicación del Reduxi Configurator. BOOST - relay 1: On (sugerencia: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (sugerencia: Setpoint of the relay 2 when heat pump setpoint is BOOST). BOOST - relay 3: Not in use (sugerencia: Setpoint of the relay 3 when heat pump setpoint is BOOST).
4.3 Probar la comunicación
Haga clic en Test communication, abajo a la derecha, debajo de los parámetros de comunicación. Lee el dispositivo una vez y no guarda nada. Si la prueba se realiza correctamente, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la fila inferior de botones de un formulario del Reduxi Configurator. A la izquierda: botón Back. A la derecha: botón "Test communication" marcado con un recuadro azul y, a su derecha, un botón oscuro Next.
La prueba devuelve uno de dos resultados:
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo en esloveno con el título "Test komunikacije" [Prueba de comunicación] y un botón de cierre (x) arriba a la derecha. Texto verde: "Successful readout from device". Valores: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Botón abajo a la derecha: "Zapri" [Cerrar].
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo con el título Test communication (cierre x arriba a la derecha). Primer recuadro: Unable to communicate with device. Segundo recuadro (texto rojo): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Botón oscuro abajo a la derecha: Close.
5 Comprobar las lecturas
5.1 Últimas mediciones
Una vez establecida la comunicación, compruebe los valores en Devices – Nibe heat pump en el Reduxi Configurator como prueba adicional.
Descripción en texto de esta imagen
Captura de pantalla de la página del dispositivo Reduxi de una bomba de calor, pestaña Last measurements (pestañas: Last measurements, Analysis, Archive; una lista desplegable y un icono de actualización arriba a la derecha). Mosaicos superiores: "Control type" con los botones Auto (oscuro) y Manual (resaltado en verde azulado, seleccionado); un segundo mosaico con una fila de cuatro botones pequeños, uno resaltado en verde azulado (etiquetas pequeñas: Off.). Tarjeta "Current": tres valores 0.55, 0.57, 0.59 (etiquetas de fase y unidades pequeñas). Tarjeta "Power": tres valores 0.4, 0.0, 0.4. Tarjeta "Energy": un valor 78.7. Tarjeta "Other": filas con los valores OFF, MANUAL, OFF, OFF, ON. Tarjeta "Settings": valores de tensión 246.00, 244.40, 246.30. Cada valor tiene una pequeña marca de tiempo.
5.2 Activar el control por Reduxi
Para un control avanzado de la bomba de calor, integre el dispositivo en la estrategia del sistema Reduxi. En Devices – Nibe en el Reduxi Configurator, ajuste el control type a AUTO. Solo entonces los comandos de la estrategia afectan a la bomba de calor.
Para lograr la máxima flexibilidad y reducir los costes de energía con precios y tarifas dinámicos, defina una estrategia como se describe en Estrategias para Reduxi Controller.
Después de añadir el dispositivo y comprobar los valores, también puede consultarlo y controlarlo en la aplicación Reduxi.
✓ Resumen
Preparación (Punto 1): Abra la documentación de Nibe. Consiga el Reduxi Controller y el Reduxi Gateway con 3 sensores de corriente.
Bomba de calor Nibe (Punto 2): Conecte los relés del gateway a los contactos DIG 1 y DIG 2 con sus contactos COM. Monte los sensores de corriente en las fases L1, L2 y L3.
Añadir a Reduxi (Puntos 3–4): Inicie sesión en la interfaz web de Reduxi. Añada el dispositivo con el tipo Reduxi Meter, configure las señales de los relés y pruebe la comunicación.
Puesta en marcha (Punto 5): Compruebe las últimas mediciones. Ajuste el tipo de control a AUTO y defina una estrategia.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| La bomba de calor no cambia de modo | Compruebe el cableado del relé 1 al DIG 1 y del relé 2 al DIG 2, cada uno con su contacto COM (véase Punto 2.2). Compruebe los estados de los relés del modo (véase Punto 4.2). Compruebe que el tipo de control es AUTO (véase Punto 5.2). |
| Faltan las lecturas de potencia o son incorrectas | Compruebe que cada sensor de corriente rodea un hilo de fase L1, L2 o L3 (véase Punto 2.3). Compruebe que está seleccionado Autodetect from Gateway (véase Punto 4.2). |
| No se encuentra el gateway en los ajustes de comunicación | Haga clic en Scan for IP en los ajustes de comunicación (véase Punto 4.2). Añada primero el Reduxi Gateway al Reduxi Controller, de forma inalámbrica (WLAN) o por cable UTP (LAN). |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
