Cómo conectar la serie híbrida AlphaESS Smile con el controlador Reduxi
Reduzca los costes de energía hasta un 70 %: Reduxi integra los inversores híbridos de la serie AlphaESS Smile mediante Modbus TCP/IP o RTU.
Descripción en texto de esta imagen
Logotipo de AlphaESS con el eslogan your smart energy. A la izquierda, una letra A estilizada formada por figuras grises, negras, verdes y amarillas; a la derecha, la palabra AlphaESS en gris oscuro y debajo el texto your smart energy.
1 Documentación técnica
Documentos del fabricante para la serie AlphaESS Smile:
- AlphaESS SMILE-G3 trifásico 4/6/8/10 kW – Página de producto del fabricante
- Hoja de datos SMILE-G3-S3.6/S5/B5 – PDF, EN
- Hoja de datos SMILE-G3-T4/T5/T6/T8/T10 – PDF, EN
2 Equipo necesario
Prepare lo siguiente, según la conexión que utilice:
- Reduxi Controller (instalado y en línea)
- Inversor híbrido AlphaESS Smile con el firmware más reciente
- Modbus TCP/IP por LAN: cable Ethernet hasta el inversor
- Modbus TCP/IP por Wi‑Fi: dongle Wi‑Fi con el firmware más reciente
- Modbus RTU: cable Ethernet con conector RJ45 para los hilos RS 485 (véase Punto 3)
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Conectar el Reduxi Controller al inversor
Elija una de las tres conexiones, según cómo se haya instalado el sistema:
- Modbus TCP/IP por cable LAN
- Modbus TCP/IP por dongle Wi‑Fi
- Modbus RTU
3.1 Modbus TCP/IP por LAN

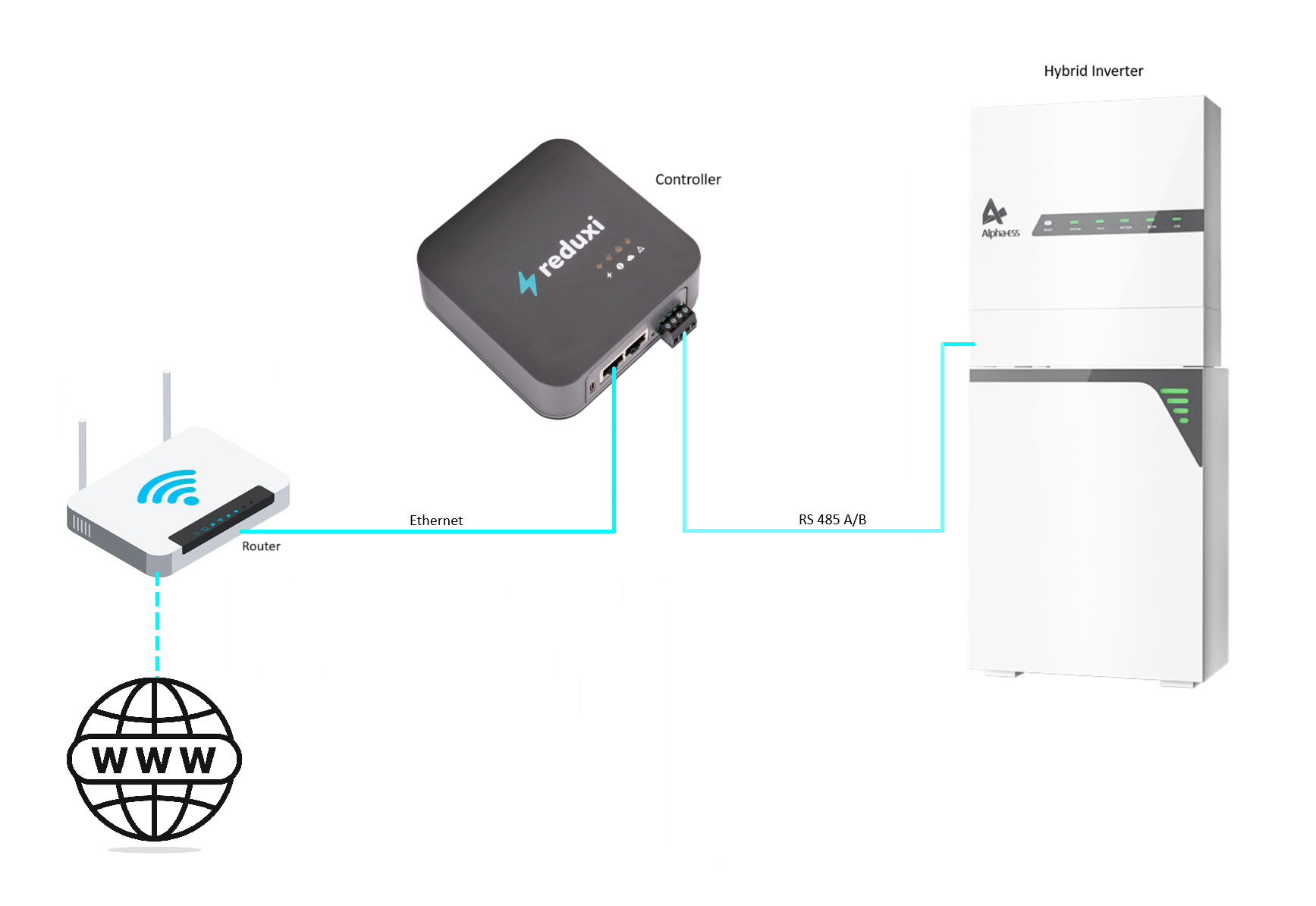

La imagen muestra toda la conexión desde el Reduxi Controller hasta el inversor.
Descripción en texto de esta imagen
Esquema de la conexión por cable LAN. Componentes: Reduxi Controller (caja gris con el logotipo de reduxi, etiqueta 'Controller'); router (router Wi-Fi blanco, etiqueta 'Router'); icono de globo WWW (internet); inversor híbrido (unidad AlphaESS blanca con pila de baterías, etiqueta 'Hybrid Inverter'). Conexiones: del controlador al router, línea cian continua con la etiqueta 'Ethernet'; del router al inversor híbrido, línea cian continua con la etiqueta 'Ethernet'; del router a internet (WWW), línea cian discontinua.
Para realizar la actualización, póngase en contacto con el soporte de AlphaESS por correo electrónico: info@alpha-ess.com
3.2 Modbus TCP/IP por Wi‑Fi
La imagen muestra toda la conexión desde el Reduxi Controller hasta el inversor.
Descripción en texto de esta imagen
Esquema de la conexión por dongle Wi-Fi. Componentes: Reduxi Controller (caja gris con el logotipo de reduxi, etiqueta 'Controller'); router (router Wi-Fi blanco, etiqueta 'Router'); icono de globo WWW (internet); dongle Wi-Fi de AlphaESS (dongle negro, etiqueta 'AlphaESS WiFi Dongle', con un signo de exclamación rojo al lado); inversor híbrido (unidad AlphaESS blanca con pila de baterías, etiqueta 'Hybrid Inverter'). Conexiones: del controlador al router, línea cian continua con la etiqueta 'Ethernet'; del router a internet (WWW), línea cian discontinua; del router al dongle Wi-Fi de AlphaESS, línea cian continua con la etiqueta 'WiFi'; del dongle al inversor híbrido, línea cian corta.
Para realizar la actualización, póngase en contacto con el soporte de AlphaESS por correo electrónico: info@alpha-ess.com
3.3 Modbus RTU
La imagen muestra toda la conexión desde el Reduxi Controller hasta el inversor.
Descripción en texto de esta imagen
Esquema de la conexión por Modbus RTU. Componentes: Reduxi Controller (caja gris con el logotipo de reduxi, etiqueta 'Controller'); router (router Wi-Fi blanco, etiqueta 'Router'); icono de globo WWW (internet); inversor híbrido (unidad AlphaESS blanca con pila de baterías, etiqueta 'Hybrid Inverter'). Conexiones: del router al controlador, línea cian continua con la etiqueta 'Ethernet'; del controlador al inversor híbrido, línea cian continua con la etiqueta 'RS 485 A/B'; del router a internet (WWW), línea cian discontinua.
Cableado según la serie:
AlphaESS Smile serie B
| Reduxi Controller | Color del hilo (controlador) | Color del hilo (inversor) | Inversor AlphaESS |
|---|---|---|---|
| Cable Ethernet | Conector Ethernet RJ45 | ||
| RS 485 + | Azul/Blanco | Azul/Blanco | Pin 5 |
| RS 485 - | Azul | Azul | Pin 4 |

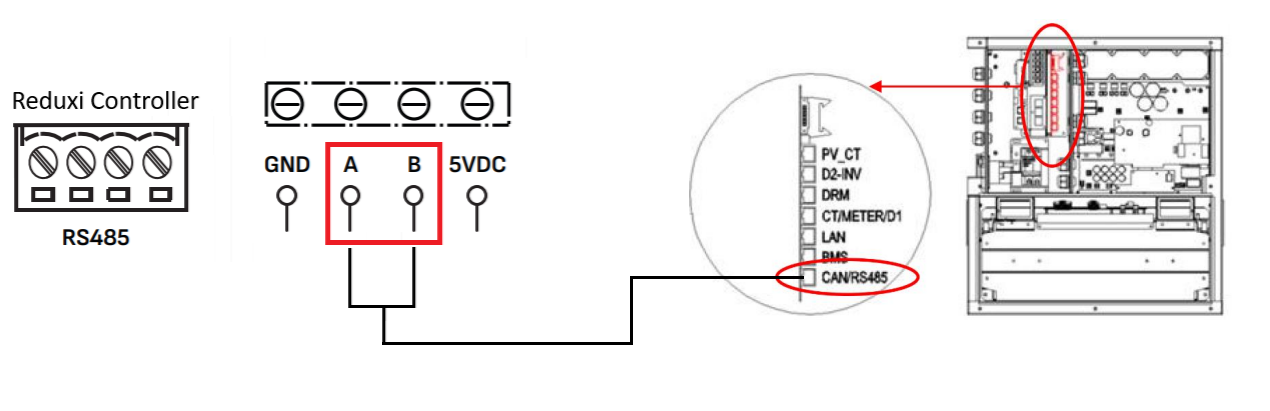

Descripción en texto de esta imagen
Esquema de cableado de la serie AlphaESS Smile B. A la izquierda: 'Reduxi Controller' con un bloque de terminales de 4 polos con la etiqueta 'RS485'. Encima, la regleta de terminales lleva las etiquetas GND, A, B, 5VDC; los terminales A y B están marcados con un recuadro rojo. Una línea negra va de A y B al inversor, a la derecha. A la derecha: un círculo ampliado con la lista de conectores del inversor con las entradas PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS y CAN/RS485; la entrada CAN/RS485 está rodeada con un círculo rojo y el hilo de A y B termina ahí. Una flecha roja une el círculo con el dibujo de la carcasa del inversor, donde la zona de conectores está rodeada con un círculo rojo.
AlphaESS Smile serie G
| Reduxi Controller | Color del hilo (controlador) | Color del hilo (inversor) | Inversor AlphaESS |
|---|---|---|---|
| Cable Ethernet | Conector Ethernet RJ45 | ||
| RS 485 + | Azul/Blanco | Azul/Blanco | Pin 5 |
| RS 485 - | Azul | Azul | Pin 4 |

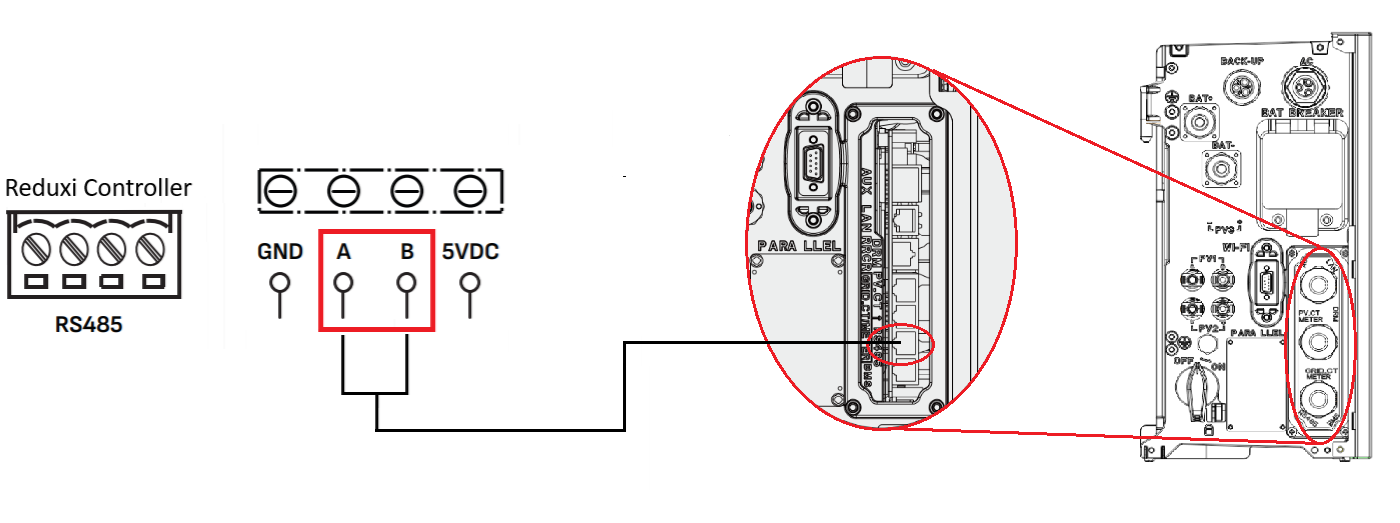

Descripción en texto de esta imagen
Esquema de cableado de la serie AlphaESS Smile G. A la izquierda: 'Reduxi Controller' con un bloque de terminales de 4 polos con la etiqueta 'RS485'. Encima, la regleta de terminales lleva las etiquetas GND, A, B, 5VDC; los terminales A y B están marcados con un recuadro rojo. Una línea negra va de A y B a un conector del inversor. A la derecha: una vista ovalada ampliada de un bloque de conectores del inversor, con un puerto pequeño arriba y varios puertos de tipo RJ45; el hilo termina en uno de los puertos, rodeado con un círculo rojo. Líneas rojas unen el óvalo con el dibujo del inversor, a la derecha, donde dos grupos de puertos del lado derecho están rodeados con un círculo rojo; etiquetas en el dibujo del inversor.
AlphaESS Smile serie T-10
| Reduxi Controller | Color del hilo (controlador) | Color del hilo (inversor) | Inversor AlphaESS |
|---|---|---|---|
| Cable Ethernet | Conector Ethernet RJ45 | ||
| RS 485 + | Azul/Blanco | Azul/Blanco | Pin 5 |
| RS 485 - | Azul | Azul | Pin 4 |

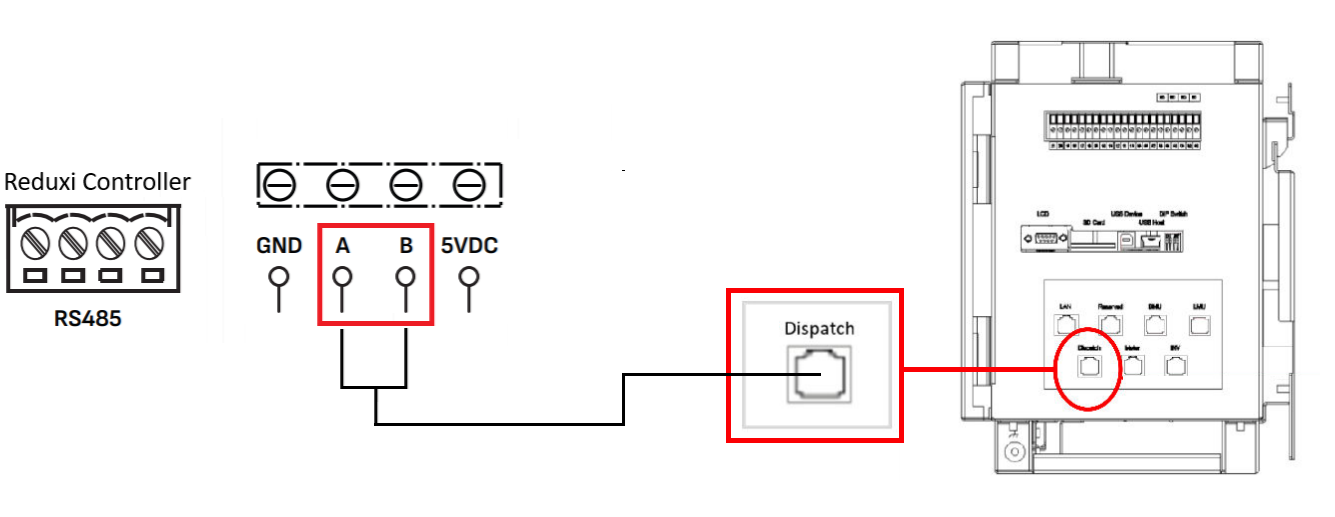

Descripción en texto de esta imagen
Esquema de cableado de la serie AlphaESS Smile T-10. A la izquierda: 'Reduxi Controller' con un bloque de terminales de 4 polos con la etiqueta 'RS485'. Encima, la regleta de terminales lleva las etiquetas GND, A, B, 5VDC; los terminales A y B están marcados con un recuadro rojo. Una línea negra va de A y B a un recuadro rojo con la etiqueta 'Dispatch' que muestra una toma de tipo RJ45. Una línea roja lleva de este recuadro a un círculo rojo en el dibujo del inversor, a la derecha, que marca el puerto donde se conecta el cable.
Para realizar la actualización, póngase en contacto con el soporte de AlphaESS por correo electrónico: info@alpha-ess.com
Cuando termine la actualización, continúe con el punto 4.
4 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
5 Añadir el inversor híbrido AlphaESS a Reduxi
Una vez conectado el inversor híbrido AlphaESS, regístrelo como dispositivo nuevo.
5.1 Ajustes básicos
Inicie sesión localmente en el Reduxi Configurator del controlador (véase Punto 4) y haga clic en + Add device.

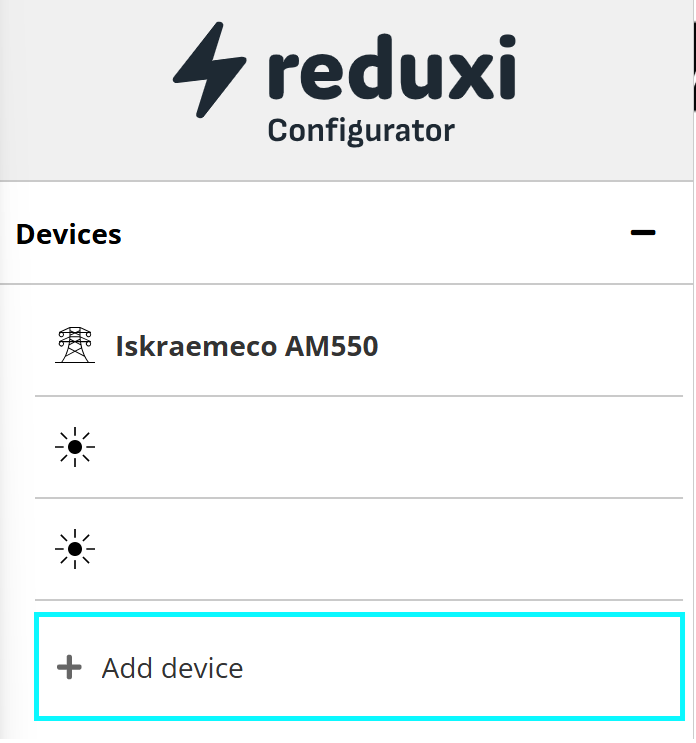

Descripción en texto de esta imagen
Captura de pantalla de la barra lateral del Reduxi Configurator. Cabecera: logotipo de reduxi Configurator. La sección Devices (con un icono de menos) muestra: Iskraemeco AM550 (icono de torre eléctrica) y dos entradas con iconos de sol y sin nombres visibles. En la parte inferior hay un botón Add device con un signo más, marcado con un rectángulo cian.
En el primer paso, defina los ajustes básicos:
- Device type:
Hybrid Inverter - Tipo:
AlphaESS Smile Series - Nombre: un nombre a su elección, por ejemplo AlphaESS Smile G3-S5

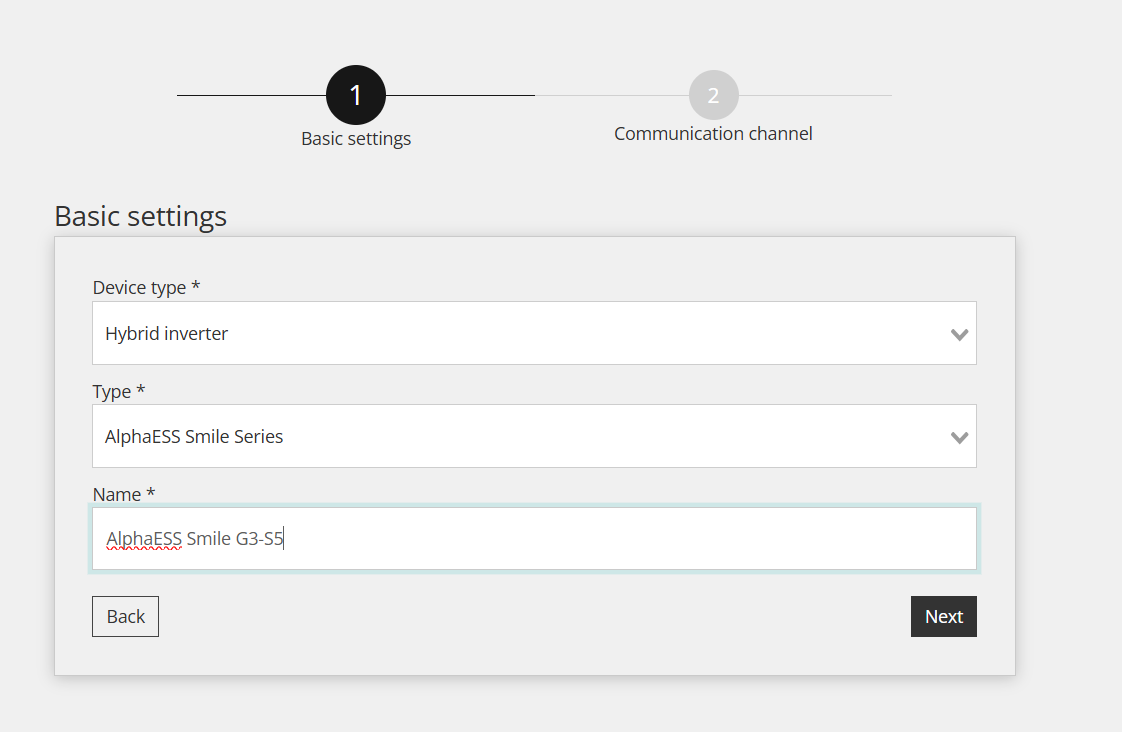

Descripción en texto de esta imagen
Captura de pantalla del paso 1 'Basic settings' del asistente del Reduxi Configurator (el paso 2 es 'Communication channel', en gris). Formulario: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (campo activo con el cursor, ortografía subrayada). Botones: Back, Next.
Haga clic en Next para pasar a los ajustes de comunicación.
5.2 Ajustes de comunicación
En este paso se configura el enlace Modbus entre el Reduxi Controller y el inversor. Elija Modbus TCP/IP o Modbus RTU, según la conexión que utilice.
Modbus TCP
| Parámetro | Valor |
|---|---|
| Conexión | TCP/IP |
| IP | Dirección IP del inversor AlphaESS, o utilice Scan for IP |
| Puerto | 502 |
| Modbus unit ID |
85 (valor predeterminado) |

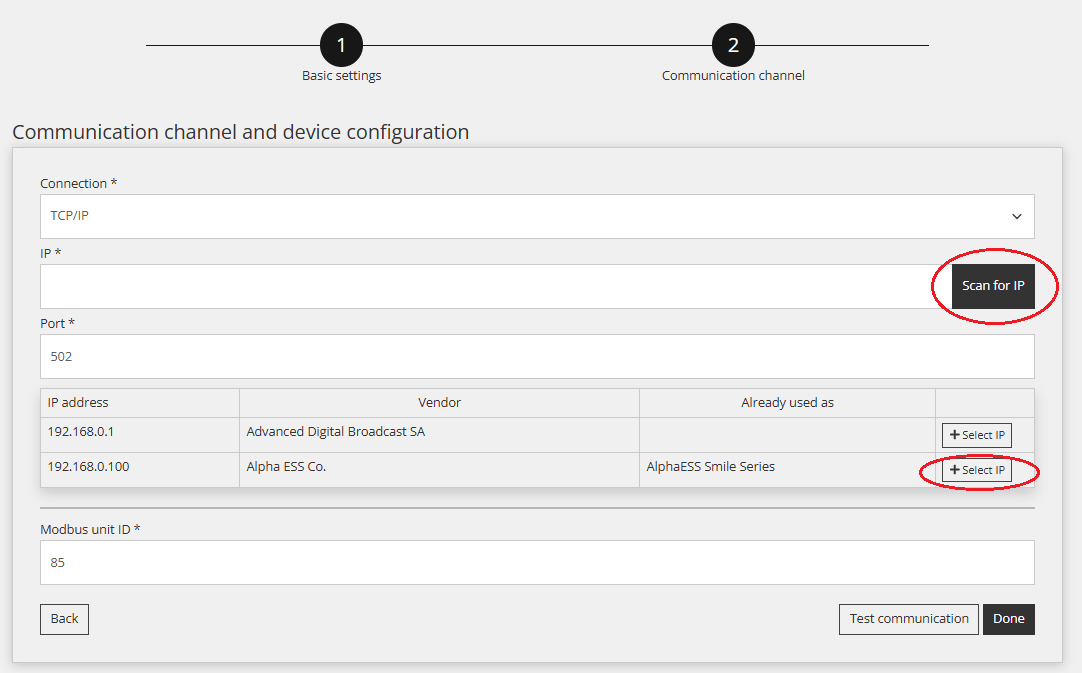

Descripción en texto de esta imagen
Captura de pantalla del paso 2 'Communication channel' del asistente del Reduxi Configurator (el paso 1 'Basic settings' está completado), titulado 'Communication channel and device configuration'. Campos: Connection *: TCP/IP; IP *: vacío, con el botón 'Scan for IP' rodeado con un círculo rojo; Port *: 502. Tabla de dispositivos encontrados, con las columnas IP address, Vendor, Already used as; cada fila tiene un botón '+ Select IP': fila 1: 192.168.0.1, Advanced Digital Broadcast SA, (vacío); fila 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, con su botón '+ Select IP' rodeado con un círculo rojo. Modbus unit ID *: 85. Botones: Back, Test communication, Done.
Modbus RTU
| Parámetro | Valor |
|---|---|
| Conexión | Local Port |
| Puerto | 1 |
| Baudrate | 9600 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID |
85 (valor predeterminado) |

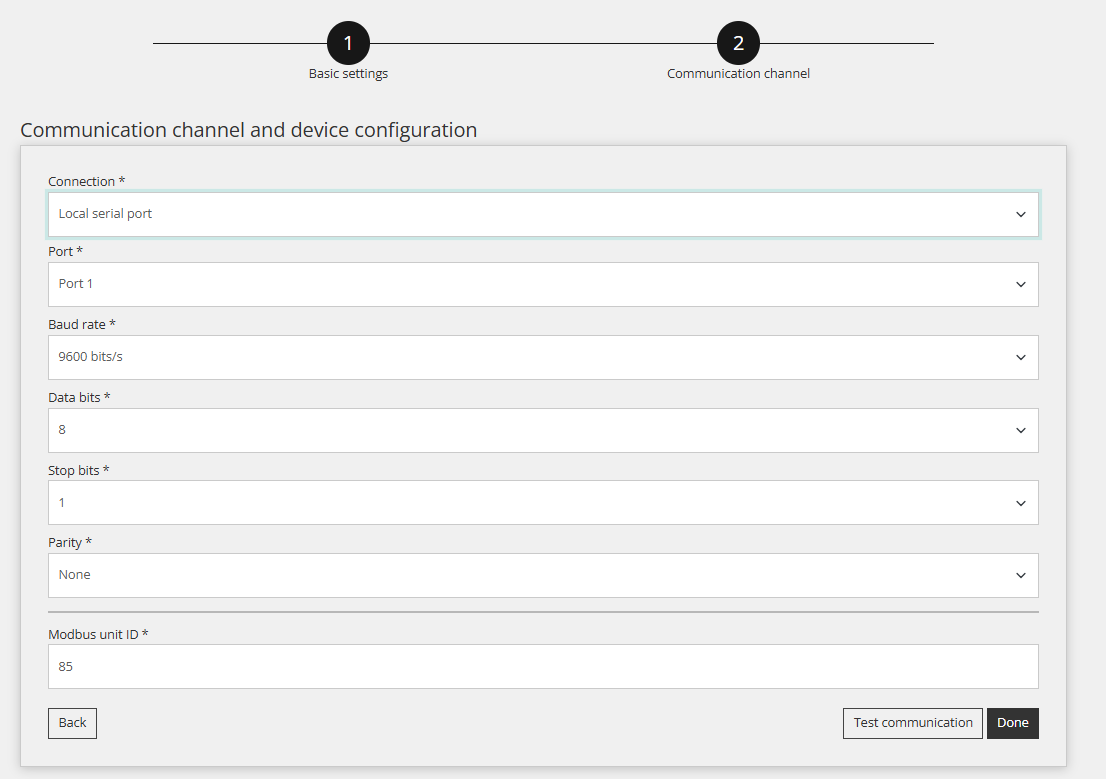

Descripción en texto de esta imagen
Captura de pantalla del paso 2 'Communication channel' del asistente del Reduxi Configurator (el paso 1 'Basic settings' está completado), titulado 'Communication channel and device configuration'. Campos: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Botones: Back, Test communication, Done.
5.3 Probar la comunicación
Haga clic en Test communication en la parte inferior del asistente. Lee el inversor AlphaESS una vez y no guarda nada. Si la prueba se realiza correctamente, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
La prueba devuelve uno de dos resultados:
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo Test communication del Reduxi Configurator (X de cierre arriba a la derecha, botón oscuro Close abajo a la derecha). Texto verde en un recuadro blanco: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Parámetros adicionales: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (parcialmente cortado en la imagen); PV_POWER_ACTIVE_MAX: 0.
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo titulado Test communication con una x de cierre arriba a la derecha. Mensaje en texto rojo: Unable to communicate with device. Botón oscuro abajo a la derecha: Close.
Si la prueba falla, compruebe los ajustes y el cableado e inténtelo de nuevo.
6 Comprobar las lecturas
6.1 Últimas mediciones
Compruebe los valores medidos y si el dispositivo se comunica correctamente en Devices – AlphaESS Smile G3-S5 – Last measurements en el Reduxi Configurator.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Last measurements' de un dispositivo en el Reduxi Configurator. Pestañas: Last measurements (activa), Analyze, Archive. Arriba a la derecha: menú desplegable de actualización 'Without refreshing' y un botón de actualizar. Tarjeta 'Control type': botones Auto (verde claro) y Manual (oscuro, seleccionado); marca de tiempo 14. 03. 2025 12:49:13. Todos los valores de abajo tienen la marca de tiempo 14. 03. 2025 12:49:01, salvo que se indique lo contrario. Tarjeta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: vacío (unidad kW); enumeration.PV_STATE_NAME: CONNECTED. Tarjeta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Tarjeta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Tarjeta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Tarjeta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: vacío (kW); Grid export active power limit: vacío (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Tarjeta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (marca de tiempo 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
6.2 Activar el control por Reduxi
Para un control avanzado, integre el dispositivo en los modos de optimización del sistema Reduxi. En Devices – AlphaESS G3-S5 en el Reduxi Configurator, ajuste el control type a AUTO. Solo entonces los comandos de la estrategia afectan a la batería.
Para lograr la máxima flexibilidad y reducir los costes de energía con precios y tarifas dinámicos, defina una estrategia como se describe en Estrategias para Reduxi Controller.
Una vez añadido el dispositivo, puede supervisarlo y controlarlo a través de la aplicación Reduxi.
✓ Resumen
Preparación (Puntos 1–2): Lea los documentos del fabricante y prepare el cable o el dongle Wi‑Fi y un portátil o una tableta.
AlphaESS Smile (Punto 3): Conecte el inversor por LAN, dongle Wi‑Fi o Modbus RTU. Solicite a la asistencia de AlphaESS el firmware más reciente. La actualización activa la comunicación TCP o RTU.
Añadir a Reduxi (Puntos 4–5): Abra el Configurator y añada el dispositivo con el tipo AlphaESS Smile Series. Introduzca la IP y el puerto 502, o los valores RTU, y el ID de unidad Modbus 85. Ejecute Test communication.
Puesta en marcha (Punto 6): Compruebe Last measurements y ajuste el tipo de control a AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe los ajustes y el cableado. Compruebe la dirección IP, el puerto 502 y el ID de unidad Modbus 85, y que esté instalado el firmware más reciente (véase Punto 3). |
| Modbus TCP no responde | El inversor necesita el firmware más reciente y, con un dongle Wi‑Fi, también el dongle. Póngase en contacto con la asistencia de AlphaESS: info@alpha-ess.com. La actualización activa la comunicación TCP. |
| Modbus RTU no responde | Compruebe el cableado (RS 485 + en el pin 5, RS 485 - en el pin 4) y los ajustes RTU: puerto 1, 9600 baudios, 8 bits de datos, 1 bit de parada, sin paridad. El inversor necesita el firmware más reciente. |
| La dirección IP no se encuentra con el escaneo | Seleccione la dirección IP correspondiente en la lista y añádala con el botón select IP. Si no, introduzca la dirección IP manualmente. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
