Cómo conectar un inversor solar acoplado en CA (inversor híbrido Deye, FV adicional en el puerto GEN) con el controlador Reduxi
Ajustes para un inversor híbrido Deye con un inversor FV adicional acoplado en CA en el puerto GEN.
Descripción en texto de esta imagen

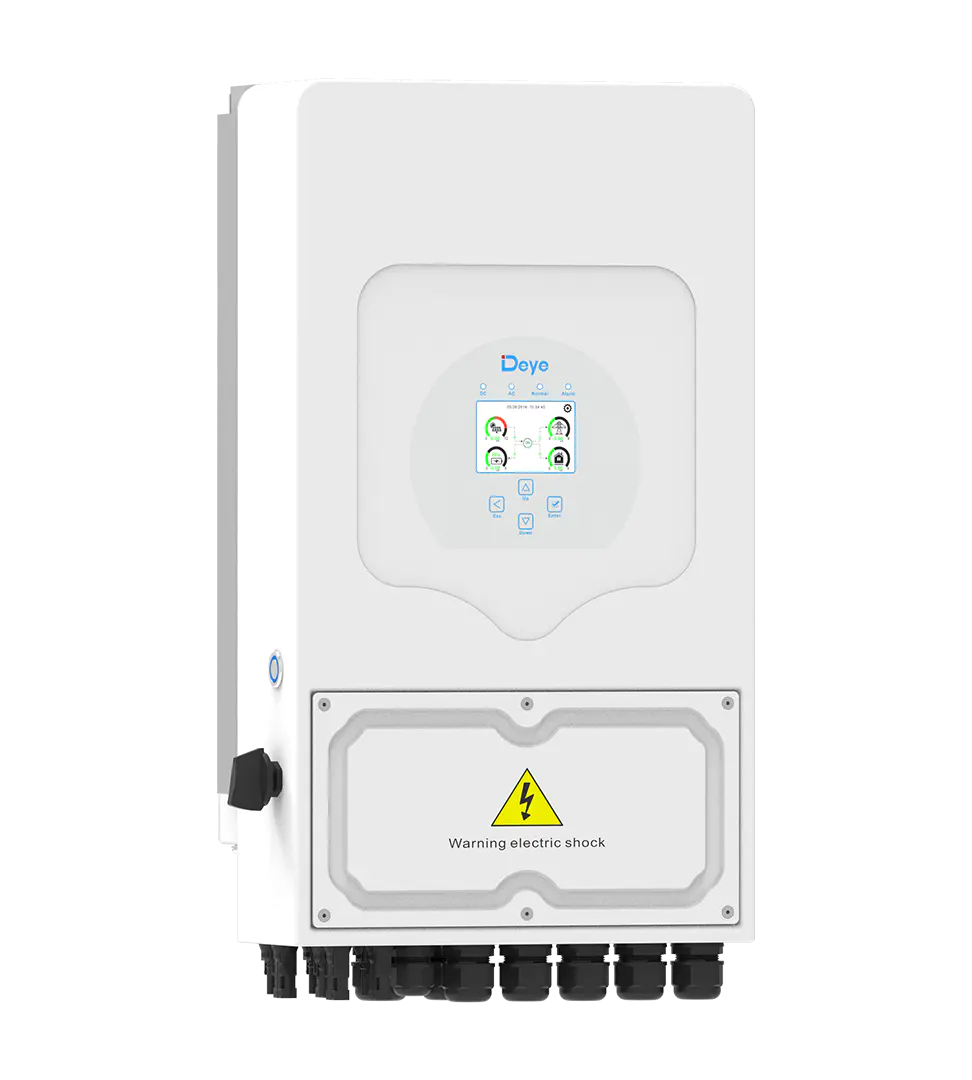

Fotografía de un inversor híbrido blanco de montaje mural con el logotipo «Deye» en el frontal. Tiene un panel de pantalla redondo con una pequeña pantalla en color y botones táctiles debajo del logotipo, y una cubierta rectangular de esquinas redondeadas en la parte inferior con un triángulo de advertencia amarillo con la etiqueta «Warning electric shock». Los prensaestopas están en el borde inferior.
- Equipo necesario
- Descripción general del sistema y cableado
- Configuración del dispositivo (inversor híbrido Deye)
- Emulador para el contador Grid Tie adicional
- Iniciar sesión en la interfaz web de Reduxi
- Añadir el dispositivo a Reduxi
- Comprobar las lecturas
- Resumen
- Problemas frecuentes
- Artículos relacionados
1 Equipo necesario
Necesita los siguientes componentes:
- Inversor híbrido Deye con el inversor FV adicional conectado al puerto GEN
- Contador Grid Tie adicional (Grid_Tie_meter2) o el emulador RS485 de Reduxi si el contador no se puede conectar al inversor híbrido Deye (véase el punto 4)
- Reduxi Controller
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
2 Descripción general del sistema y cableado
2.1 Esquema
El esquema muestra el inversor solar acoplado en CA y el inversor híbrido Deye con la FV adicional conectada al puerto GEN.
Descripción en texto de esta imagen

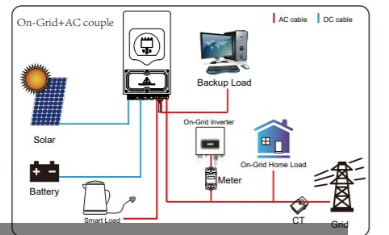

Diagrama titulado «On-Grid+AC couple» con una leyenda: línea roja «AC cable», línea azul «DC cable». Componentes con etiquetas: hybrid inverter (arriba en el centro); Backup Load (icono de ordenador); Solar (icono de panel); Battery; Smart Load (icono de hervidor); On-Grid Inverter (pequeña caja de inversor); Meter; On-Grid Home Load (icono de casa); CT; Grid (torre eléctrica). Solar y Battery se conectan al inversor híbrido con líneas azules de CC. Líneas rojas de CA conectan el inversor con Backup Load, Smart Load, el On-Grid Inverter y el Meter, y llegan hasta CT y Grid a la derecha; el On-Grid Inverter y el Meter alimentan la On-Grid Home Load.
2.2 Definición de pines
- PIN 1 y 2:
EX_meter_for_CT - PIN 4 y 5:
Grid_Tie_meter2
Descripción en texto de esta imagen

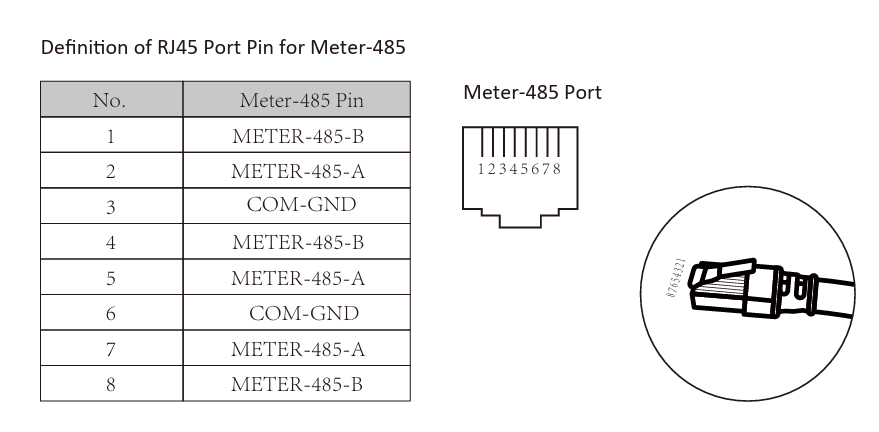

Captura de pantalla de un manual titulado «Definition of RJ45 Port Pin for Meter-485». Tabla con las columnas No. y Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. A la derecha: un dibujo del «Meter-485 Port» como un zócalo RJ45 con los pines numerados del 1 al 8 y un detalle ampliado, rodeado por un círculo, de un conector RJ45 con cable.
3 Configuración del dispositivo (inversor híbrido Deye)
3.1 Ajustes avanzados
En Advanced Settings, ajuste ambas opciones en TRUE y elija su contador.
Descripción en texto de esta imagen

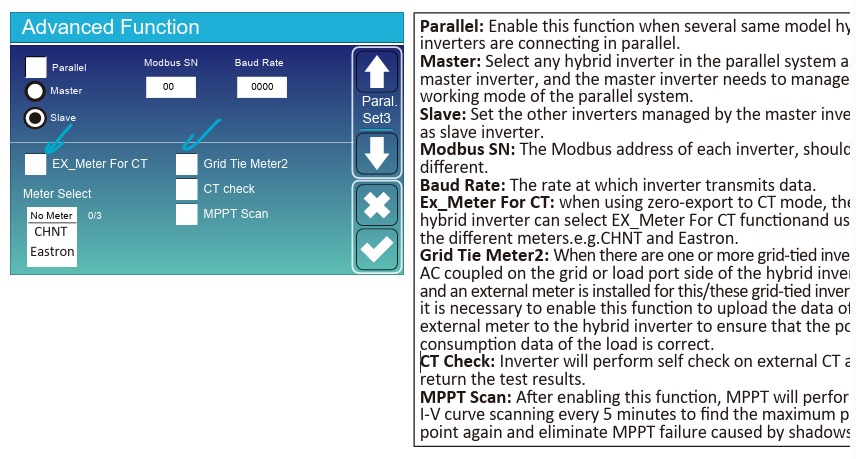

Captura de pantalla de la pantalla «Advanced Function» del inversor Deye (panel azul) junto a un texto de ayuda. Lado izquierdo: casilla Parallel (sin marcar); botones de opción Master (sin seleccionar) y Slave (seleccionado); Modbus SN: 00; Baud Rate: 9600; casilla EX_Meter For CT con una flecha azul que la señala; casilla Grid Tie Meter2 con una flecha azul que la señala; casilla CT check; casilla MPPT Scan; desplegable Meter Select que muestra «No Meter» con las entradas de la lista CHNT y Eastron. En esta imagen las dos casillas señaladas con flechas parecen vacías (no se ve ninguna marca), lo que difiere del pie de imagen «ambas opciones en TRUE». Botones laterales: Paral Set3, flecha hacia abajo, X, marca de verificación. Lado derecho: texto de ayuda (cortado en el borde derecho) que describe Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check y MPPT Scan.
3.2 Modbus settings for Grid_Tie_meter2
| Parámetro | Valor |
|---|---|
| Baudrate | 9600 |
| Esclavo | 2 |
3.3 FV adicional en el puerto GEN
La FV adicional está conectada al puerto GEN.
Descripción en texto de esta imagen

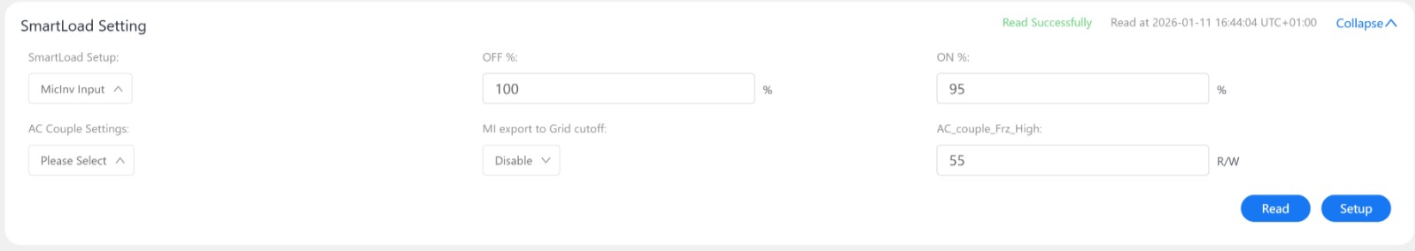

Pequeña captura de pantalla de un panel de ajustes titulado «SmartLoad Setting» (interfaz web del inversor Deye). Dos filas de campos: primera fila: un desplegable SmartLoad setup, OFF % con valor 100 y unidad %, ON % con valor 95 y unidad %; segunda fila: desplegable «AC Couple Settings» que muestra «Please select», desplegable «MI export to Grid cut-off» que muestra «Disable» y un campo con un valor de aproximadamente 55 y una unidad. Arriba a la derecha: un mensaje de estado verde «Read Successfully» con una marca de tiempo y un enlace «Collapse». Dos botones azules abajo a la derecha: «Read» y «Setup».
4 Emulador para el contador Grid Tie adicional
Utilice el emulador cuando el contador Grid Tie adicional no se pueda conectar al inversor híbrido Deye. En ese caso, la interfaz RS485 del Reduxi Controller emula los datos del contador para el inversor híbrido Deye.
Esquema de cableado:
Descripción en texto de esta imagen

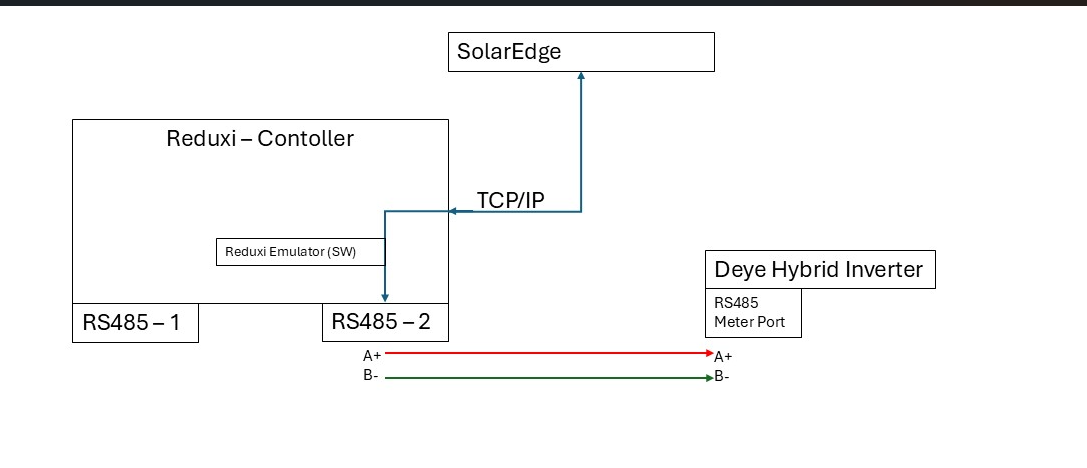

Esquema de cableado del emulador. Cajas: «SolarEdge» arriba; una caja grande «Reduxi – Contoller» [escrito así en la imagen] que contiene una caja pequeña «Reduxi Emulator (SW)» y dos cajas de puerto «RS485 – 1» y «RS485 – 2»; una caja «Deye Hybrid Inverter» con una subcaja «RS485 Meter Port». Una línea azul con la etiqueta «TCP/IP» va desde la caja SolarEdge hasta la caja Reduxi Emulator (SW) dentro del controlador, con una flecha que apunta a RS485 – 2. Desde RS485 – 2 dos líneas van al RS485 Meter Port de Deye: una línea roja A+ con A+ y una línea verde B- con B-.
5 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
6 Añadir el dispositivo a Reduxi
6.1 Ajustes básicos
Añada el inversor híbrido Deye en el Reduxi Configurator como se describe en Connect Hybrid Invetrer Deye to Reduxi. Inicie sesión localmente en el Reduxi Configurator (véase el punto 5) y haga clic en + Add device.
6.2 Test communication
Haga clic en Test communication en la parte inferior del asistente. Lee el inversor híbrido Deye una vez y no guarda nada. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
7 Comprobar las lecturas
7.1 Last measurements
Una vez establecida la comunicación, compruebe los valores de los dispositivos en el Reduxi Configurator, en Devices.
7.2 Activar el control por Reduxi
Ajuste el control type en AUTO. Solo entonces las órdenes de la estrategia afectan al dispositivo. Para definir una estrategia, véase Estrategias para el controlador Reduxi.
✓ Resumen
Preparación (puntos 1–2): prepare el inversor híbrido Deye, el contador Grid Tie adicional o el emulador RS485 de Reduxi, y el cableado.
Inversor híbrido Deye (puntos 3–4): ajuste ambos ajustes avanzados en TRUE, Grid_Tie_meter2 en 9600 baudios y esclavo 2, y desactive MI export to Grid.
Añadir a Reduxi (puntos 5–6): inicie sesión en el Reduxi Configurator, añada el dispositivo y pruebe la comunicación.
Puesta en marcha (punto 7): compruebe las lecturas y ajuste el tipo de control en AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Grid_Tie_meter2 no responde | Compruebe la conexión de los pines (PIN 4 y 5), la velocidad de transmisión 9600 y la dirección de esclavo 2. |
| La FV adicional vierte a la red | Compruebe que MI export to Grid está en Disabled (punto 3.3). |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
