Cómo conectar el sistema de almacenamiento de energía CHINT POWER CPS ES-125kW-261kWh-EU con el Reduxi Controller
Integre el sistema de almacenamiento de energía C&I de CHINT con el Reduxi Controller mediante Modbus TCP/IP para obtener la máxima flexibilidad y reducir los costes de energía.
Descripción en texto de esta imagen

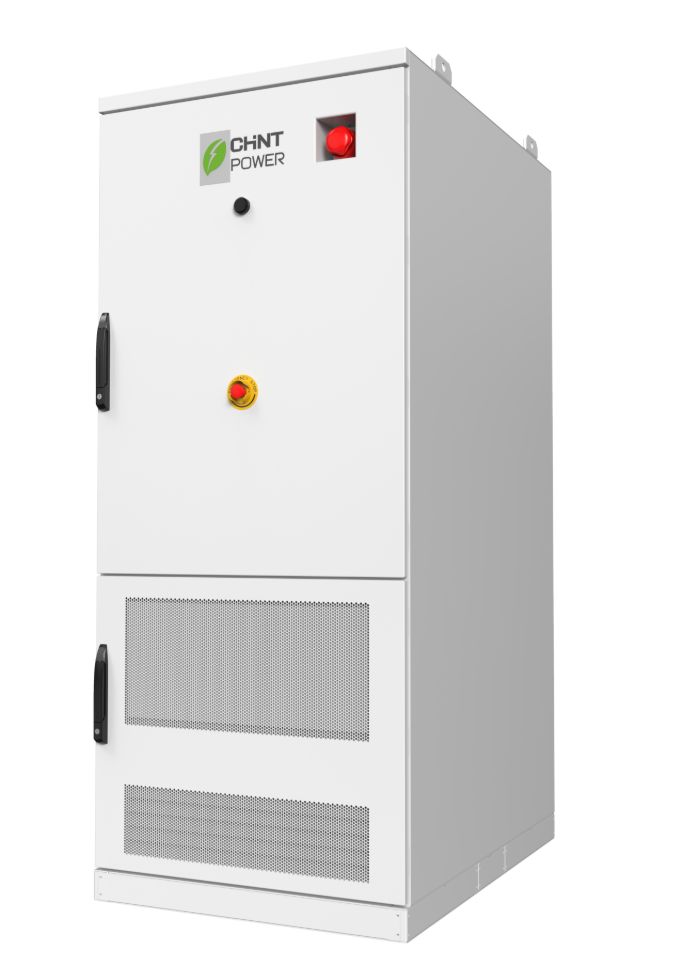

Fotografía de producto (imagen del fabricante) de un armario de almacenamiento de energía exterior, blanco y autoportante, con el logotipo «CHINT POWER» (símbolo de hoja verde) en la parte superior frontal de la puerta. Un botón de emergencia rojo se encuentra en un hueco en la parte superior derecha del frontal y otro botón redondo de parada de emergencia amarillo y rojo en el centro de la puerta; debajo del logotipo hay un pequeño botón redondo negro. La puerta tiene una manilla negra en el borde izquierdo. En la parte inferior de la puerta y sobre el zócalo hay rejillas de ventilación perforadas. Se muestra sobre fondo blanco.
1 Documentación técnica
Los datos clave siguientes proceden de la hoja de datos del fabricante del CPS ES-125kW/261kWh-EU.
Documentos del fabricante:
- Hoja de datos – CPS ES-125kW/261kWh-EU (PDF, EN)
- Manual de usuario – edición para EE. UU., Rev. 1.6 (PDF, EN)
- Manual de usuario, modelo para la UE – CPS ES-125kW/261kWh-EU, v2.1, abril de 2026 (PDF, EN)
- Página de producto de CHINT POWER – CPS ES-125kW/261kWh-EU
2 Equipo necesario
- Reduxi Controller (instalado y en línea)
- Sistema de almacenamiento de energía CHINT CPS ES-125kW-261kWh-EU, puesto en servicio
- Cable Ethernet (Cat5 o Cat6) para el puerto LAN1 del módulo LEMS
- Red local compartida por el ESS y el controlador Reduxi, o una conexión directa por cable al dispositivo Reduxi
- Dirección IP del ESS (puede encontrarla con el escaneo de red del Reduxi Configurator)
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Descripción del sistema y cableado
El sistema de almacenamiento de energía (ESS) de CHINT admite el protocolo Modbus TCP para comunicarse con el controlador Reduxi. Conéctelo con un cable Ethernet (Cat5 o Cat6) a la misma red local que el controlador Reduxi, o directamente al dispositivo Reduxi. La conexión se realiza a través del puerto de red LAN1 del módulo LEMS del ESS.
Descripción en texto de esta imagen
Diagrama de la conexión de red. Componentes: controlador Reduxi (caja gris con el logotipo de reduxi, etiqueta «Controller»); router (router Wi-Fi blanco, etiqueta «Router»); icono de globo WWW (internet); armario CHINT ESS (armario blanco con el logotipo de CHINT POWER, interruptor rojo y etiqueta «CHINT ESS CPS»). Conexiones: del controlador al router: línea continua azul claro con la etiqueta «Ethernet»; del router al CHINT ESS: línea continua azul claro con la etiqueta «Ethernet»; del router a internet (WWW): línea discontinua azul claro.
Descripción en texto de esta imagen
Dibujo del fabricante, «Figure 3-10 LEMS Location». A la izquierda: dibujo lineal de un armario de almacenamiento de energía abierto con módulos de batería apilados a la izquierda y una puerta a la derecha; el módulo LEMS de la puerta está resaltado con un recuadro azul claro y una línea de referencia con la etiqueta «LEMS». A la derecha: una vista ampliada con marco azul claro del módulo LEMS con la etiqueta «4n», un puerto LAN en la parte superior y dos puertos con las etiquetas «COM1» y «COM2». Una línea azul claro va desde el puerto superior hasta un conector de cable Ethernet verde azulado que apunta hacia abajo, con la etiqueta «Ethernet».
4 Configuración del dispositivo en el ESS
Dos ajustes del ESS lo preparan para Reduxi: la conexión Modbus TCP y el modo de despacho remoto.
4.1 Modbus TCP
El ESS admite la comunicación Modbus TCP para EMS de terceros como Reduxi. La comunicación se realiza a través del puerto LAN1 del módulo LEMS. En la mayoría de las instalaciones no hace falta ninguna acción específica para «activar Modbus». Tras la puesta en servicio, asegúrese de que:
- el LEMS tiene una dirección IP válida en la red local,
- Reduxi puede acceder al dispositivo a través de la red y
- el puerto TCP
502está abierto en el ESS.
Si la comunicación no funciona, compruebe los ajustes de red del ESMU en la interfaz local y consulte la documentación o el soporte de CHINT.
4.2 EMS settings (System remote dispatch)
Para que Reduxi pueda controlar el CHINT ESS, modifique los ajustes en la interfaz web del ESS.
El BMS se encuentra en el interior de la puerta. Si se solicita una contraseña al activar la pantalla táctil, introduzca los datos predeterminados siguientes:
Usuario: admin · Contraseña: 12345678
Descripción en texto de esta imagen
Dibujo del fabricante, «Figure 3-8 BMS Location» [tal como figura impreso en la imagen]. Dibujo lineal de un armario de almacenamiento de energía abierto con módulos de batería apilados a la izquierda y una puerta abierta a la derecha. Un cuadrado azul claro resalta un panel de pantalla en el interior de la puerta.
A continuación accederá a la página principal del sistema.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del CHINT POWER ESS. Menú superior: Home, Setting (resaltado con un recuadro azul claro), Monitor, History, Operation, Help; arriba a la derecha: botón Auto, usuario admin, idioma English. Menú izquierdo: Basic parameters (seleccionado), On-grid, Off-grid, Equipment parameters, User management. Pestañas: Strategy (seleccionada), Economic, Others. Subpestañas: Operation (seleccionada), Backup, Fault handling, External ac solar. Campos: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. El selector de página de la parte inferior muestra la página 1.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del CHINT POWER ESS. Menú superior: Home, Setting (seleccionado), Monitor, History, Operation, Help; arriba a la derecha: botón Auto, usuario admin, idioma. Menú izquierdo: Basic parameters (seleccionado), On-grid, Off-grid, Equipment parameters, User management. Pestañas: Strategy (seleccionada), Economic, Others. Subpestañas: Operation (seleccionada), Backup, Fault handling, External ac solar. Campos: Dispatch mode: Self-consumption (texto cortado como «Self-consumptio») con la flecha del desplegable resaltada con un recuadro azul claro; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. El selector de página de la parte inferior muestra la página 1.
Descripción en texto de esta imagen
Captura de pantalla del cuadro de diálogo «Modify parameter» de la interfaz web del CHINT ESS (X de cierre arriba a la derecha). Campo: Dispatch mode (obligatorio) con el desplegable cerrado y el valor «Self-consu.» (cortado). La lista abierta muestra: No control; System remote dispatch (resaltado con un recuadro azul claro); Device remote dispatch; Self-consumption (en verde, valor actual); TOU; Remote plan dispatch; Peak shaving; una entrada más cortada en la parte inferior. Un botón verde queda parcialmente oculto tras la lista; la página de fondo aparece atenuada.
5 Iniciar sesión en la interfaz web de Reduxi
El dispositivo se añade en el Configurator, la interfaz web de Reduxi Controller. No se añade en la propia Reduxi app ni en Reduxi Cloud. Puede abrirlo de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
reduxi.app), abra la ubicación, vaya a Manage location → OEM devices y haga clic en Activate tunnel connection. Confirme con OK, espere unos 30 segundos y haga clic en Go to controller. El Configurator se abre en una pestaña nueva sin contraseña.http://reduxi.local. Encontrará la dirección IP en la lista de dispositivos de su router o en la app Reduxi, en Reduxi devices.admin · Contraseña: admin (valor de fábrica). Si la contraseña se cambió durante la instalación, utilice esa. No es la contraseña de su cuenta de Reduxi.Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
admin no es su cuenta de Reduxi. reduxi.local solo funciona en la misma red que el controlador.6 Añadir el CHINT ESS a Reduxi
Cuando el ESS esté conectado y configurado (véase el punto 4) y el Configurator esté abierto (véase el punto 5), regístrelo como dispositivo nuevo (CHINT CPS ES-125kW-261kWh-EU).
6.1 Ajustes básicos
Hybrid Inverter. Seleccione Type: CHINT CPS ES-125kW-261kWh-EU. Dé al dispositivo el nombre que desee, por ejemplo Chint Power ESS.Descripción en texto de esta imagen
Captura de pantalla de la barra lateral del Reduxi Configurator. Cabecera: logotipo de reduxi Configurator. La sección Devices (con un icono de menos) muestra: Iskraemeco AM550 (icono de torre eléctrica) y dos entradas con iconos de sol y sin nombres visibles. En la parte inferior hay un botón Add device con un signo más, marcado con un rectángulo cian.
Descripción en texto de esta imagen
Captura de pantalla del paso 1 «Basic settings» del asistente del Reduxi Configurator (paso 2 «Communication channel» en gris). Formulario: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Botones: Back, Next.
6.2 Ajustes de comunicación
En el paso siguiente se configura el canal de comunicación, esencial para una comunicación Modbus TCP/IP correcta. Establece el enlace entre el controlador Reduxi y el CHINT ESS.
| Parámetro | Valor |
|---|---|
| Conexión | TCP/IP |
| IP | Dirección IP del CHINT ESS (puede escanear la red para encontrar la dirección IP deseada) |
| Puerto | 502 |
| Modbus unit ID | El mismo ID que el configurado en el inversor (valor predeterminado: 1) |
| Control mode | Elija qué modos de EMS se utilizan para controlar el EMS |
| Si el contador de electricidad y el sistema FV están conectados | Active «Yes» si el contador de electricidad y el sistema FV están conectados directamente al dispositivo ESS |
Descripción en texto de esta imagen
Captura de pantalla del paso 2 «Communication channel» del asistente del Reduxi Configurator (paso 1 «Basic settings» completado), con el título «Communication channel and device configuration». Campos: Connection *: TCP/IP; IP *: vacío, con el botón «Scan for IP»; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: interruptor en Yes; Is PV installed?: interruptor en Yes. Botones: Back, Test communication, Done.
6.3 Probar la comunicación
Debajo de los campos del canal de comunicación, haga clic en Test communication. Lee el dispositivo una vez, no guarda nada y comprueba que la conexión Modbus TCP/IP entre los dispositivos funciona. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
Descripción en texto de esta imagen
Captura de pantalla del cuadro de diálogo «Test communication» del Reduxi Configurator (X de cierre arriba a la derecha). Texto en verde: «Successful readout from device». Valores: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Botón: Close.
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo titulado Test communication con una x de cierre arriba a la derecha. Mensaje en texto rojo: Unable to communicate with device. Botón oscuro abajo a la derecha: Close.
Si la prueba falla, compruebe el cableado de red, los ajustes de IP y los ajustes del controlador Reduxi, y vuelva a intentarlo.
7 Comprobar las lecturas
7.1 Comprobar las lecturas
Compruebe los valores medidos del dispositivo y si se comunica correctamente en Devices → Chint Power ESS → Last measurements.
Descripción en texto de esta imagen
Captura de pantalla de la página del dispositivo en el Reduxi Configurator, con la pestaña «Last measurements» seleccionada (otras pestañas: Analyze, Archive, Details). Tarjeta «Control type»: botones Auto (seleccionado) y Manual. Tarjeta «Battery», filas (etiqueta: valor): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; siguiente fila: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; siguiente fila: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; siguiente fila: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Tarjeta «Inverter», filas: Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Tarjeta «Other»: Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Cada valor lleva fecha y hora.
7.2 Activar el control por Reduxi
Para un control avanzado, integre el dispositivo en los modos de optimización del sistema Reduxi. En Devices → Chint Power ESS, en el Reduxi Configurator, ajuste el control type en AUTO para que las órdenes de la estrategia afecten a la batería.
Para lograr la máxima flexibilidad y reducir los costes de energía con precios y tarifas dinámicos, defina su estrategia como se describe en Estrategias para el controlador Reduxi.
Una vez añadido el dispositivo correctamente, puede supervisarlo y controlarlo a través de la aplicación Reduxi.
✓ Resumen
Preparación (puntos 1–3): lea los documentos del fabricante, prepare el cable Ethernet y un portátil o una tableta, y conecte el puerto LAN1 del módulo LEMS a la red local del controlador Reduxi.
CHINT ESS (punto 4): asegúrese de que el LEMS tiene una dirección IP válida y de que el puerto TCP 502 está abierto; después active System remote dispatch en los ajustes del ESS.
Añadir a Reduxi (puntos 5–6): abra el Configurator, añada el dispositivo con el tipo CHINT CPS ES-125kW-261kWh-EU, introduzca la dirección IP, el puerto 502 y el ID de unidad Modbus (valor predeterminado 1) y ejecute Test communication.
Puesta en marcha (punto 7): compruebe las lecturas en Last measurements y ajuste el tipo de control en AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Test communication muestra «Unable to communicate with device», dispositivo sin conexión | Compruebe el cableado de red, los ajustes de IP y los ajustes del controlador Reduxi. Compruebe que el ESS está accesible, que la dirección IP, el puerto 502 y el ID de unidad Modbus son correctos y que Modbus TCP está disponible en el ESS (véase el punto 4). |
| No hay comunicación aunque el cable está conectado | Compruebe que el LEMS tiene una dirección IP válida en la red local, que Reduxi puede acceder al dispositivo y que el puerto TCP 502 está abierto en el ESS. Compruebe los ajustes de red del ESMU en la interfaz local y consulte la documentación o el soporte de CHINT. |
| La pantalla táctil solicita una contraseña | Introduzca los datos predeterminados: usuario admin · contraseña 12345678. |
| Los comandos de Reduxi no tienen efecto en la batería | Compruebe que System remote dispatch está activado en el ESS (véase el punto 4) y que el tipo de control en Reduxi está ajustado en AUTO (véase el punto 7). |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
Probablemente la contraseña se cambió durante la instalación: consulte al instalador. La contraseña de la cuenta de Reduxi no funciona ahí. |
reduxi.local no carga |
No se encuentra en la misma red que el controlador. Utilice la dirección IP o el túnel. |
