Integre CHINT C&I ESS con el controlador Reduxi a trav\[00e9]s de Modbus TCP/IP para obtener la m\[00e1]xima flexibilidad, costo y reducciones de energ\[00ed]a.

1. Documentaci\[00f3]n de Chint Power

CPS ES-125kW-261kWh-EU:

Hoja de datos

Manual de usuario

2. C\[00f3]mo conectar Chint Power ESS

2.1 Conexi\[00f3]n f\[00ed]sica

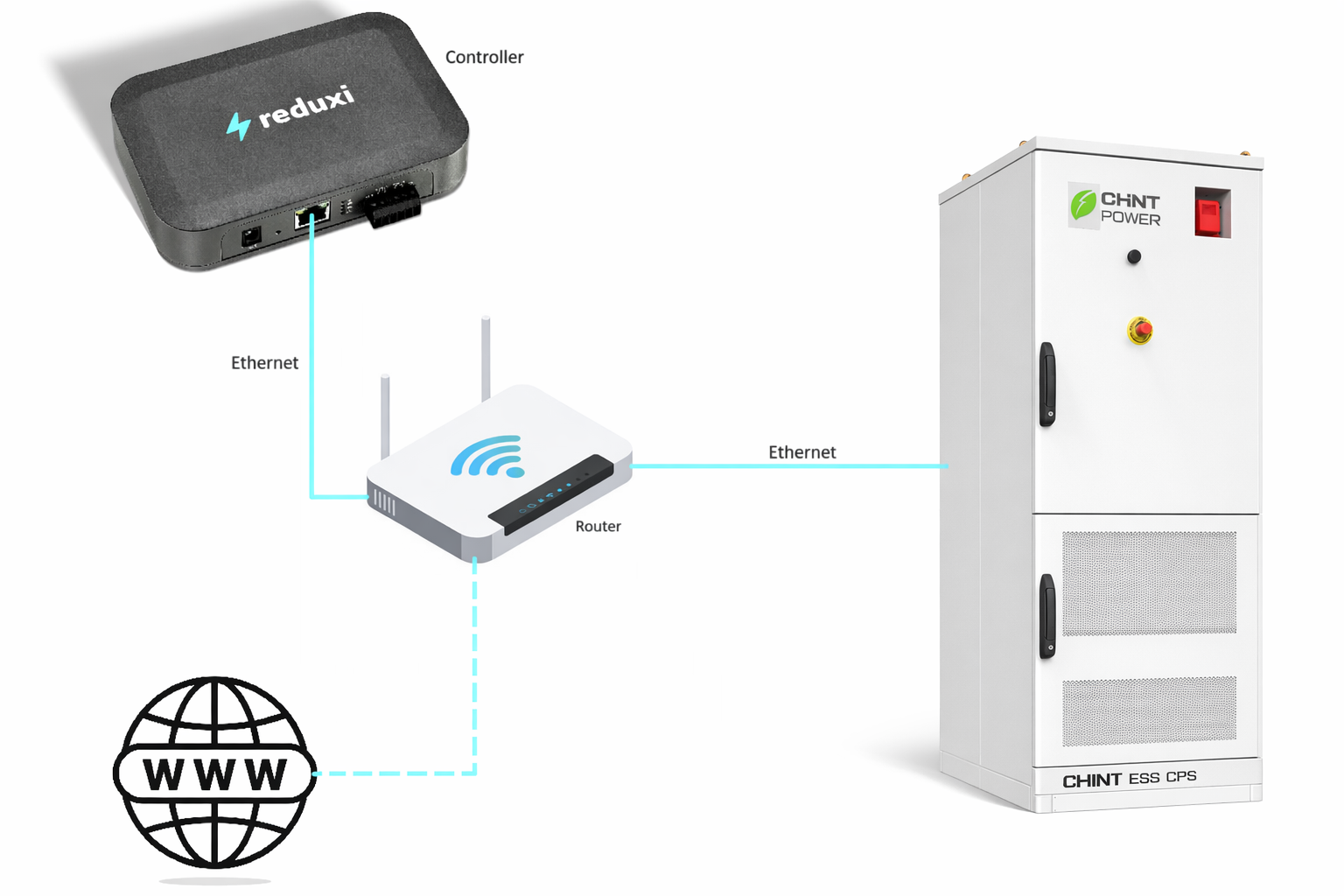

El sistema de almacenamiento de energ\[00ed]a (ESS) de CHINT es compatible con el protocolo Modbus TCP para la comunicaci\[00f3]n con el controlador Reduxi. Debe conectarse a trav\[00e9]s de un cable Ethernet (Cat5 o Cat6) a la misma red local que el controlador Reduxi, o directamente al dispositivo Reduxi. La conexi\[00f3]n se realiza a trav\[00e9]s del puerto de red LAN1 en el m\[00f3]dulo LEMS del ESS.

2.2 Activar la comunicaci\[00f3]n

2.2.1 Modbus TCP

El sistema ESS admite la comunicaci\[00f3]n Modbus TCP para EMS/Reduxi de terceros. La comunicaci\[00f3]n se realiza a trav\[00e9]s del puerto LAN1 del m\[00f3]dulo LEMS. En la mayor\[00ed]a de las instalaciones, no se requiere ninguna acci\[00f3]n dedicada de "habilitar Modbus". Despu\[00e9]s de la puesta en marcha, aseg\[00fa]rese de que:

• el LEMS tiene una direcci\[00f3]n IP v\[00e1]lida en la red local,
• Reduxi puede acceder al dispositivo a trav\[00e9]s de la red, y
• El puerto TCP 502 est\[00e1] abierto en el ESS

Si la comunicaci\[00f3]n no funciona, compruebe la configuraci\[00f3]n de la red ESMU en la interfaz local y consulte la documentaci\[00f3]n/soporte de CHINT.



2.2.2 Ajustes de EMS (modo de env\[00ed]o remoto del sistema)

Para que Reduxi controle el Chint ESS, se deben ajustar los ajustes en la interfaz web.

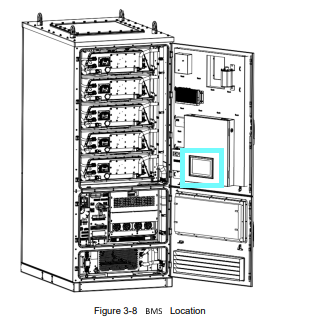

El BMS se encuentra en el interior de la puerta. Si se le solicita una contrase\[00f1]a al activarse al tacto, se deben introducir los siguientes datos de forma predeterminada:

Nombre de usuario: admin
Contrase\[00f1]a: 12345678

Despu\[00e9]s, se le redirigir\[00e1] a la p\[00e1]gina principal del sistema.

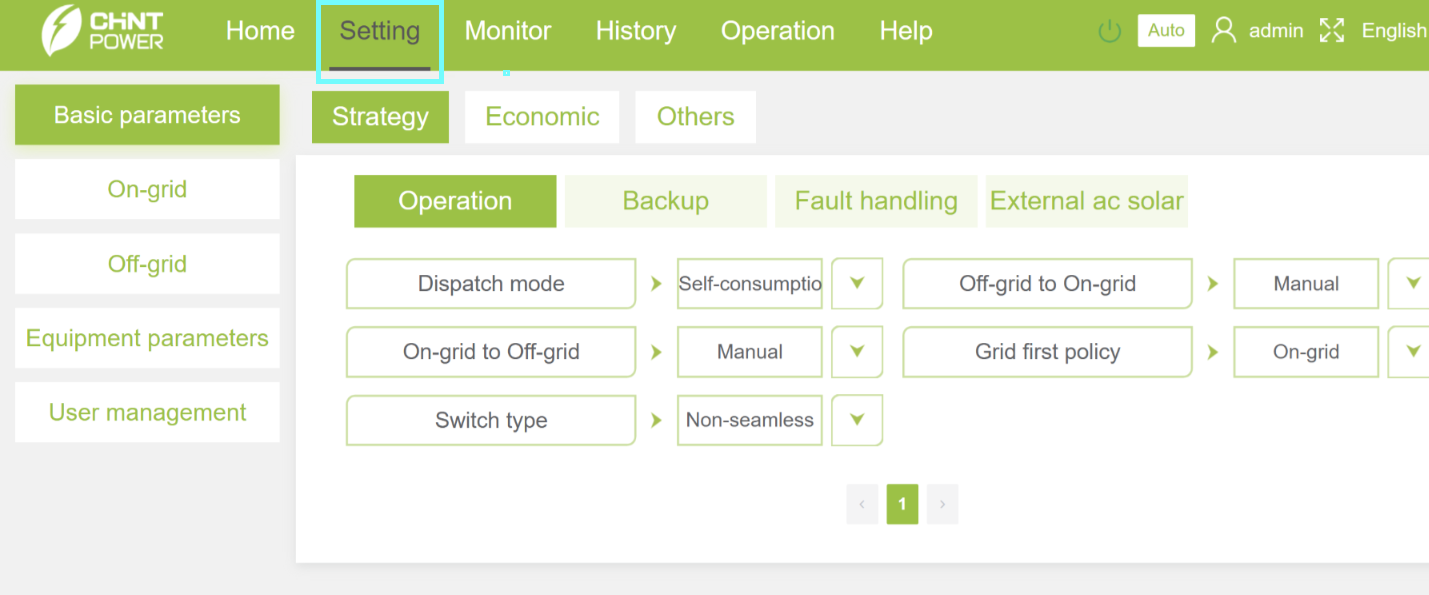

1. Vaya al submen\[00fa] "Settings":

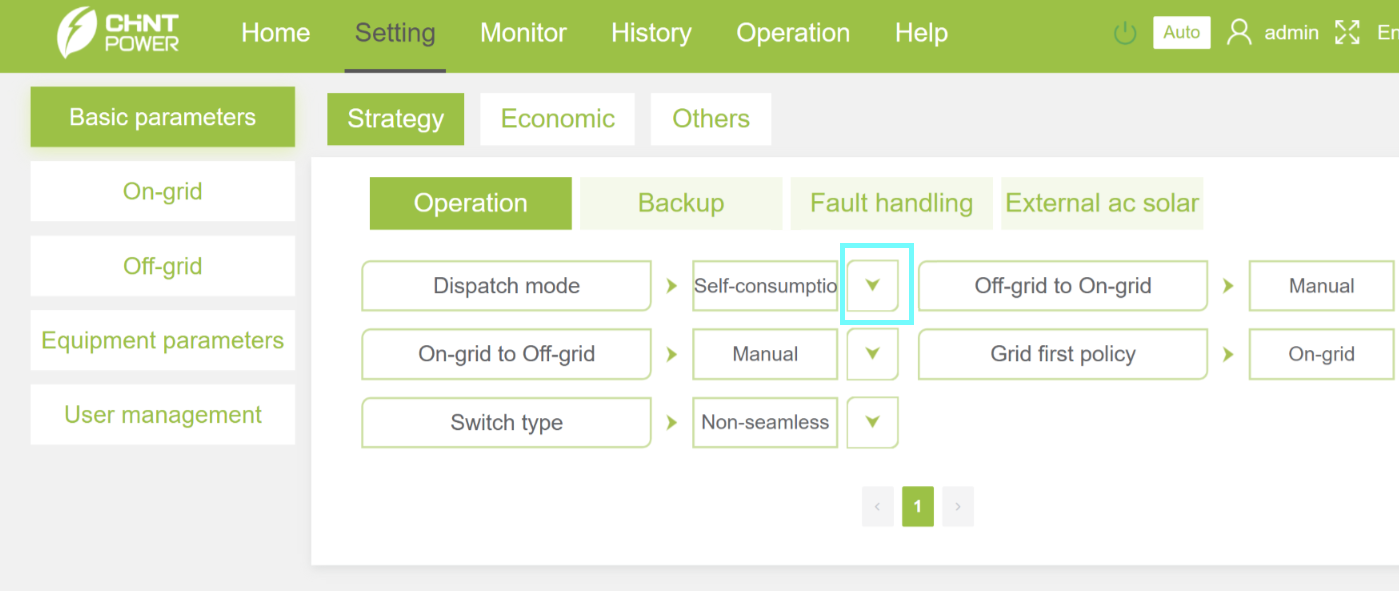

2. Seleccione "Dispatch mode":

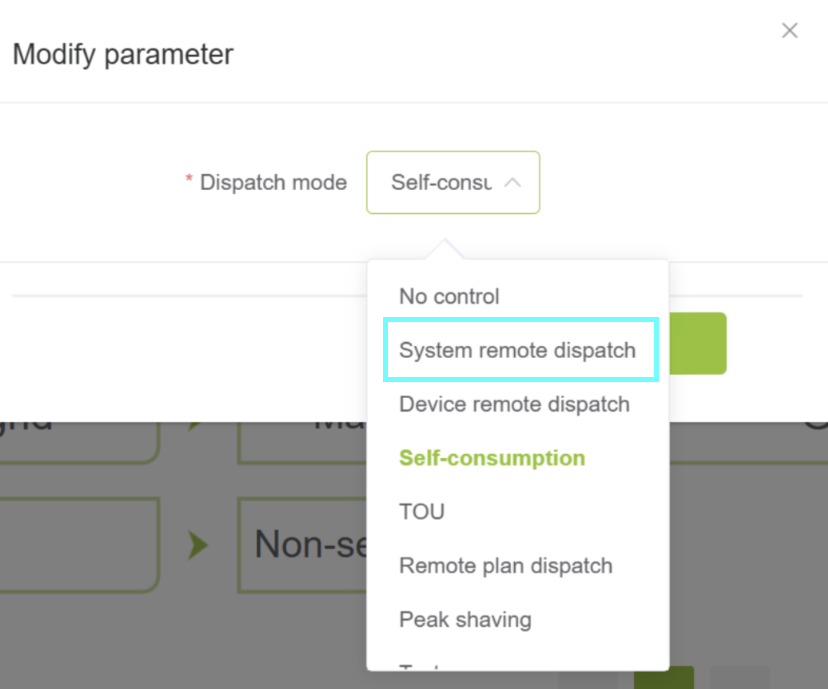

3. active "System remote Dispatch"




3. A\[00f1]ada Chint Power ESS en Reduxi Configurator

Despu\[00e9]s de conectar el Reduxi y el dispositivo ESS, puede registrarlo como un nuevo dispositivo (CHINT CPS ES-125kW-261kWh-EU).

3.1 A\[00f1]adir dispositivo

Primero, inicie sesi\[00f3]n en el configurador local de Reduxi y a\[00f1]ada un nuevo dispositivo haciendo clic en el bot\[00f3]n 'A\[00f1]adir dispositivo'.

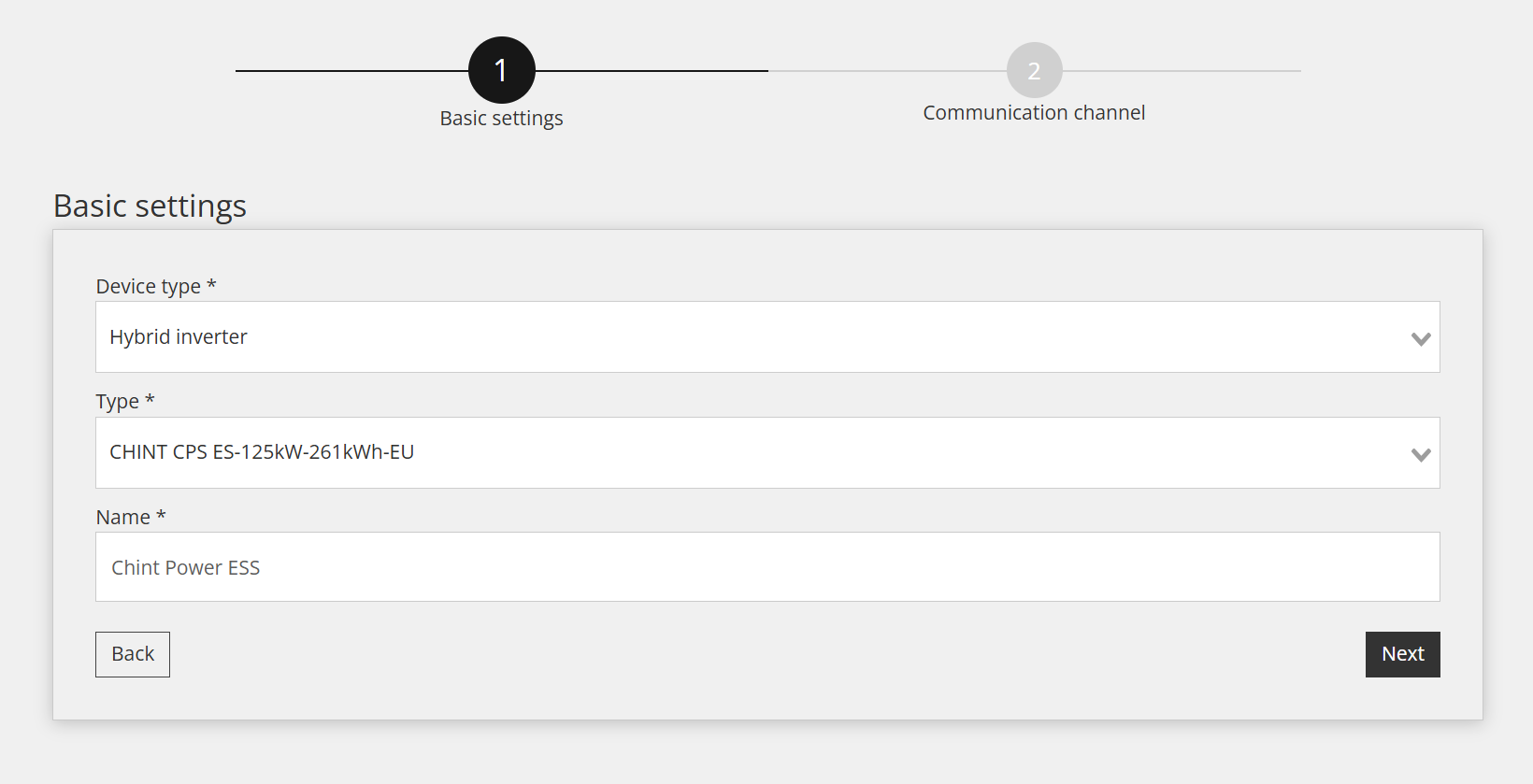

3.2 Seleccione CHINT CPS ES-125kW-261kWh-EU

Dentro del primer paso, se definen los ajustes b\[00e1]sicos:

• Seleccione Tipo de dispositivo: Hybrid Inverter,
• Seleccione Tipo: CHINT CPS ES-125kW-261kWh-EU,
• Nombre del dispositivo como desee, como ejemplo: Chint Power ESS

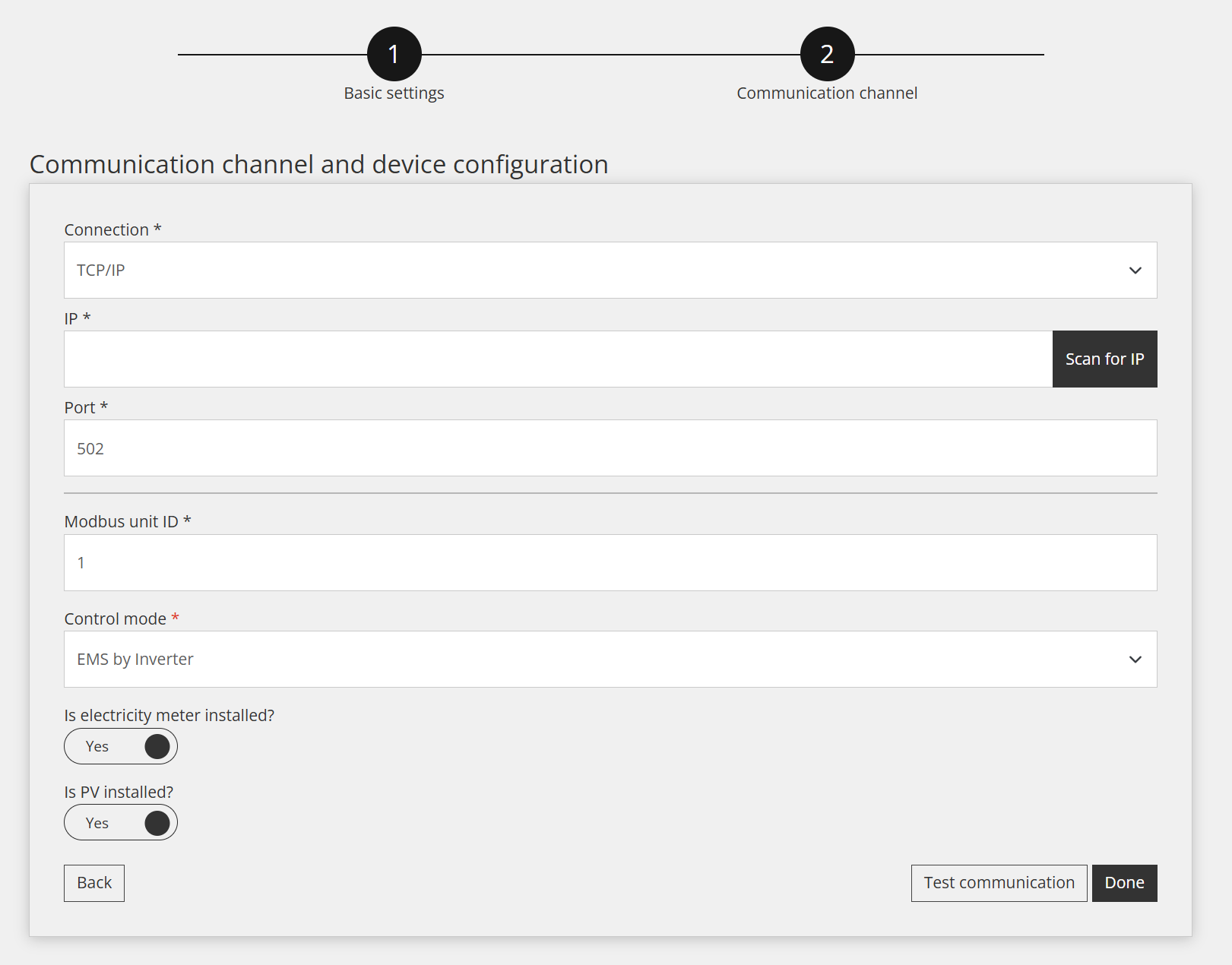

3.3 Configuraci\[00f3]n del dispositivo para el canal de comunicaci\[00f3]n

El tercer paso implica configurar el canal de comunicaci\[00f3]n, que es esencial para una comunicaci\[00f3]n Modbus TCP/IP adecuada. En este paso, se establece el enlace de comunicaci\[00f3]n entre el controlador Reduxi y el dispositivo Chint Power ESS.

Los ajustes para el canal de comunicaci\[00f3]n se muestran a continuaci\[00f3]n:

• Conexi\[00f3]n: TCP/IP
• IP: Introduzca la direcci\[00f3]n IP del Chint Power ESS (puede escanear la red para encontrar la direcci\[00f3]n IP deseada)
• Puerto: 502
• ID de unidad Modbus: Este es el mismo ID que se establece en el inversor (como predeterminado 1)
• Modo de control: Elija qu\[00e9] modos EMS se deben utilizar para controlar el EMS.
• Est\[00e1]n conectados el medidor de electricidad y el FV: Establezca s\[00ed] si el medidor de electricidad y el FV est\[00e1]n conectados directamente al dispositivo ESS.

3.4 Comunicaci\[00f3]n de prueba

Debajo de todos los campos del canal de comunicaci\[00f3]n mencionados en el paso anterior, hay un bot\[00f3]n "Test Communication". Este bot\[00f3]n se utiliza para verificar si la conexi\[00f3]n Modbus TCP/IP entre los dispositivos funciona correctamente.

Respuesta exitosa (ejemplo):

Respuesta fallida (ejemplo):

En este caso, compruebe el cableado de la red, la configuraci\[00f3]n de IP y la configuraci\[00f3]n del controlador Reduxi, e int\[00e9]ntelo de nuevo.

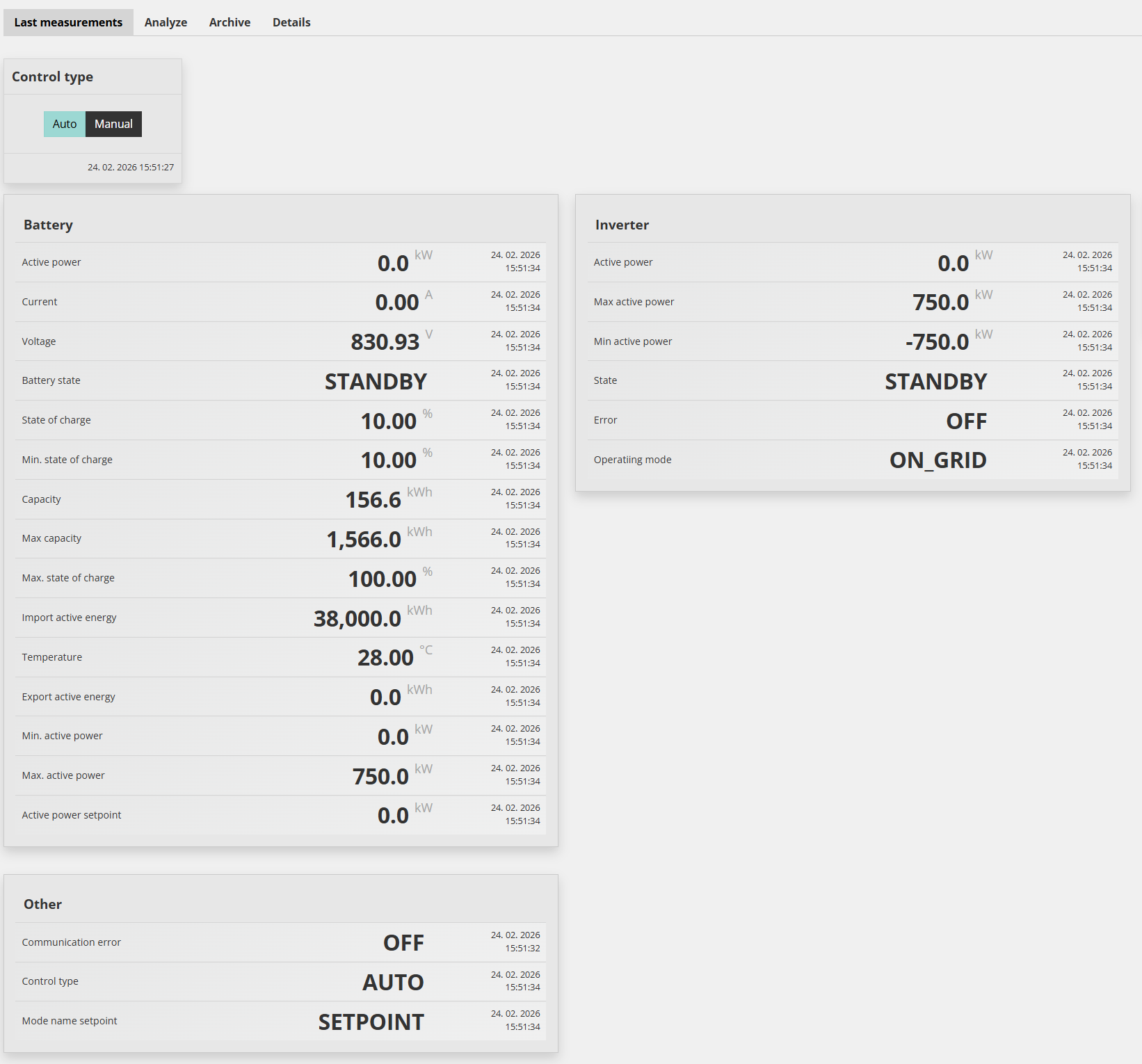

3.5 Lecturas del dispositivo

Esta secci\[00f3]n le muestra c\[00f3]mo verificar los valores medidos del dispositivo y si se est\[00e1] comunicando correctamente. Esto se puede hacer en "Devices /Chint Power ESS /Last Measurement."

Para un control avanzado, integre el dispositivo en los modos de optimizaci\[00f3]n del sistema Reduxi. En Devices /Chint Power ESS en el configurador de Reduxi, el tipo de control debe establecerse en AUTO para que los comandos de la estrategia afecten a la bater\[00ed]a.

Para lograr la m\[00e1]xima flexibilidad y reducci\[00f3]n de costos de energ\[00ed]a con respecto al precio din\[00e1]mico y las tarifas din\[00e1]micas, siga las instrucciones sobre c\[00f3]mo definir la estrategia en este enlace: Estrategias para el controlador Reduxi.

Despu\[00e9]s de agregar correctamente el dispositivo, se puede supervisar y controlar a trav\[00e9]s de la aplicaci\[00f3]n Reduxi.
