PASO 1: Requisitos para conectar Goodwe a Reduxi
Para habilitar la comunicación con Reduxi vía Modbus TCP, necesita lo siguiente:
- Dongle de Ciberseguridad Goodwe 2.0
- Habilitar Modbus TCP en el dispositivo Goodwe a través de SEMS +
- La dirección IP del dispositivo Goodwe
Recomendamos encarecidamente que siempre actualice a un Dongle de Ciberseguridad Goodwe 2.0 al instalar Reduxi. Si está utilizando las versiones 1.0 o 2.0 del dongle, la funcionalidad del sistema puede estar limitada.
PASO 2: ACTUALIZAR EL DONGLE, INVERSOR y BMS DE GOODWE
Antes de comenzar la instalación de Reduxi, es crucial actualizar el dongle, el inversor y el BMS de Goodwe a la última versión de firmware.
A continuación, se muestra una tabla de los requisitos mínimos de firmware para los diferentes tipos de dongles e inversores Goodwe.
PASO 3: Habilitar Modbus TCP en el dispositivo Goodwe
Este proceso es diferente dependiendo del tipo de dongle instalado en el sitio. Recomendamos encarecidamente instalar un dongle de ciberseguridad Goodwe 2.0. A continuación se muestra un resumen de cada dongle.
| Dongle WiFi/LAN 1.0 | Dongle WiFi/LAN 2.0 | Dongle de ciberseguridad 2.0 |
|
En este caso, el soporte posventa de GoodWe debe activar Modbus TCP. Para ello, envíe un correo electrónico a: service.se@goodwe.com
|
En este caso, el soporte posventa de GoodWe debe activar Modbus TCP. Para ello, envíe un correo electrónico a: service.se@goodwe.com
|
Si el número de serie comienza con 72100, es la versión con ciberseguridad En este caso, Modbus TCP se activa a través de la aplicación SEMS+.
|
3.1 Cómo activar Modbus TCP en el dongle de ciberseguridad 2.0
NOTA IMPORTANTE: El soporte de GoodWe no puede activar Modbus TCP en el dongle de ciberseguridad 2.0. Esto solo se puede hacer a través de la aplicación SEMS+ in situ.
Conéctese al inversor Goodwe a través de la aplicación SEMS+. Descargue desde el código QR a continuación:
 |
 |
En la aplicación SEMS+:
- Toque Configuración en la parte inferior de la página principal
- Toque Privacidad y seguridad
- Activar Modbus TCP
PASO 4: Buscar y configurar la dirección IP estática en Goodwe
A continuación, se debe configurar la dirección IP. Recomendamos usar una dirección IP fija (estática).
En la aplicación SEMS+:
- Toque Configuración en la parte inferior de la página principal
- Toque WLAN/LAN
-
Si el interruptor DHCP está activado, por favor desactívelo e introduzca manualmente los datos correspondientes a su red.
Nota: anote la dirección IP para más tarde.
PASO 5: Añadir dispositivo Goodwe en Reduxi
5.1 Añadir dispositivo
Primero, inicie sesión en el configurador local de Reduxi y agregue un nuevo dispositivo haciendo clic en el botón 'Añadir dispositivo'.
5.2 Seleccionar inversor híbrido GoodWe
Dentro del primer paso, se definen la configuración básica:
- Seleccionar tipo de dispositivo: Inversor híbrido,
- Seleccionar tipo: Inversor de almacenamiento de energía HV de GoodWe,
- Asigne un nombre al dispositivo usted mismo

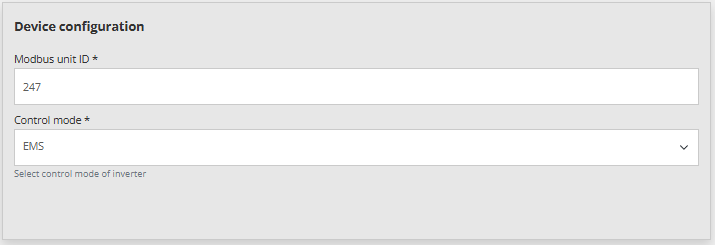

5.3 Configuración del dispositivo para el canal de comunicación
El segundo paso implica la configuración del canal de comunicación, lo cual es esencial para una comunicación Modbus TCP adecuada. En este paso, se establece el enlace de comunicación entre el controlador Reduxi y el inversor híbrido GoodWe.

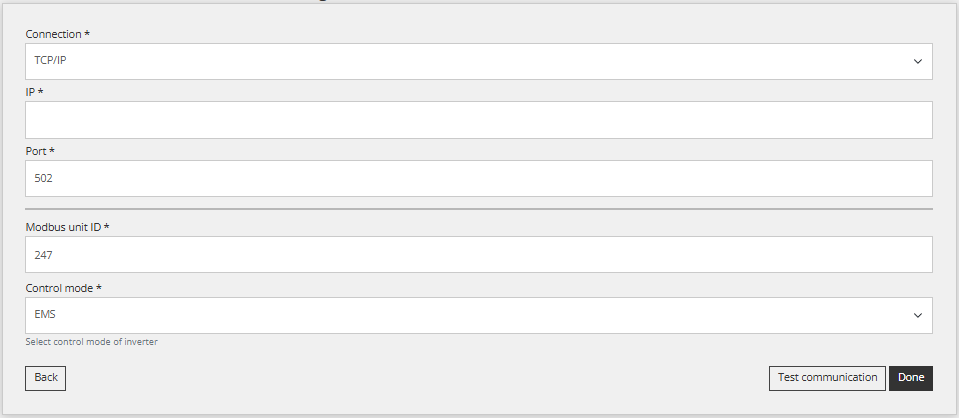

La configuración del canal de comunicación se muestra a continuación:
Nota: Establezca la dirección IP del inversor que se configuró anteriormente.
5.4 Probar comunicación
Debajo de todos los campos del canal de comunicación mencionados en el paso anterior, hay un botón "Probar comunicación". Este botón se utiliza para verificar si la conexión Modbus TCP entre los dispositivos funciona correctamente.
Respuesta exitosa (ejemplo):
5.5 Lecturas del dispositivo
El propósito de este punto es mostrar cómo verificar las lecturas del dispositivo. Esto se hace en 'Dispositivo (Inversor híbrido GoodWe)/Última medición'.
Una vez que el dispositivo se ha agregado correctamente a través del configurador, se puede monitorear a través de la aplicación en la nube Reduxi.
