Cómo conectar el todo en uno Sunwoda Energy SW12KH3UT (RJ45-RS485) con el Reduxi Controller
Conecte el Sunwoda Energy SW12KH3UT ALL IN ONE al Reduxi Controller mediante RS485 (RJ45) y Modbus RTU.
Descripción en texto de esta imagen

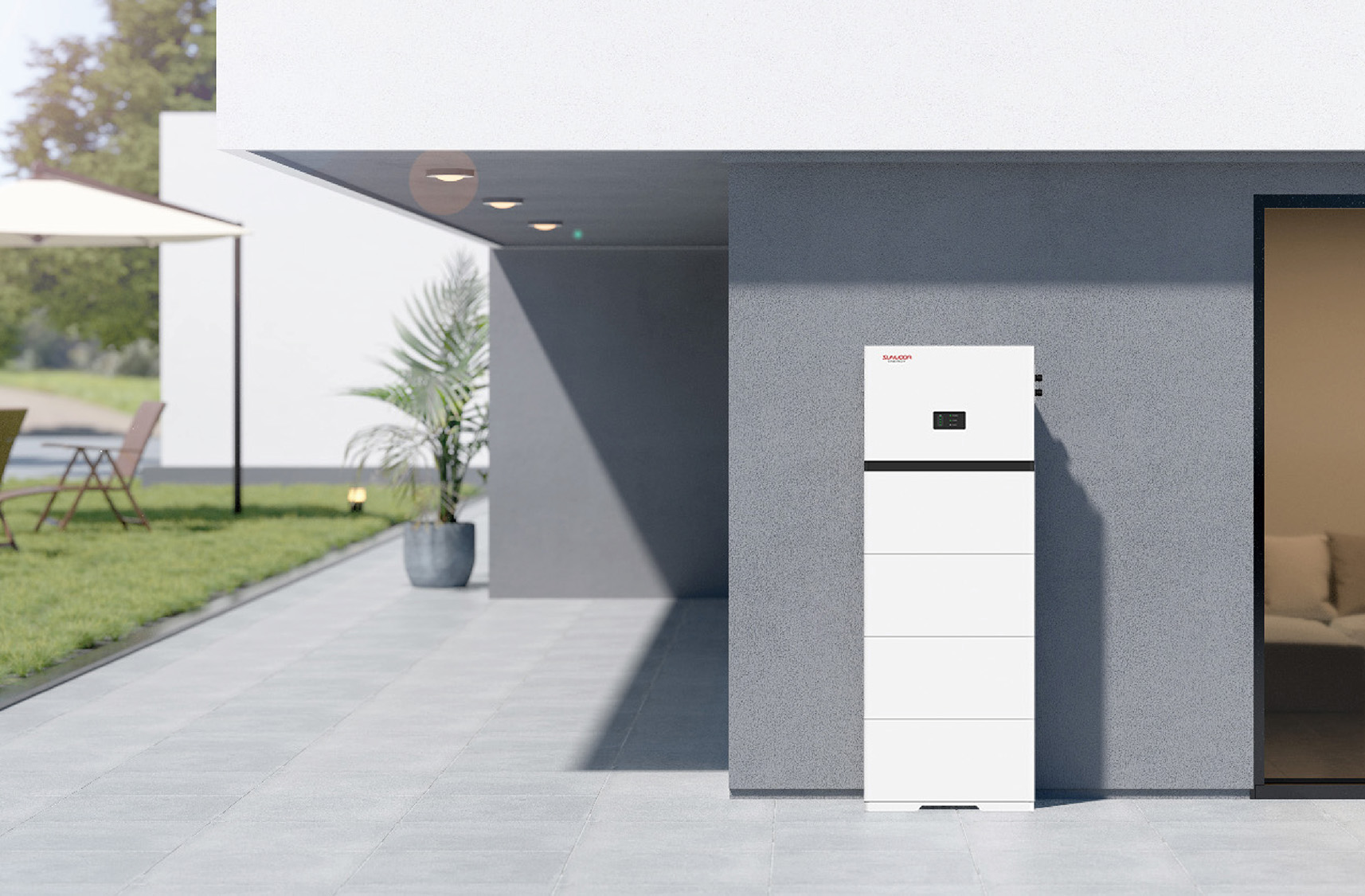

Foto de producto (imagen del fabricante) de un sistema alto y blanco de almacenamiento de energía doméstico de suelo, con una pequeña pantalla cerca de la parte superior, una pila de módulos de batería blancos y un pequeño logotipo en el módulo superior. Está en el exterior, sobre una terraza pavimentada gris junto a la pared gris de una casa, con un césped con una silla de jardín y una planta a la izquierda y una puerta de cristal abierta a la derecha.
1 Documentación técnica
Sunwoda publica los documentos del SunESS Power en la página del producto.
- Página de producto del SunESS Power – Página de producto de Sunwoda Energy con descargas
- Manual de usuario del SunESS Power (PDF) – Manual de usuario V1.4
- Quick Installation Guide (PDF) – Guía de instalación rápida
- Folleto del SunESS Power (PDF) – Resumen del producto
2 Equipo necesario
Necesita estos componentes:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Cable de red estándar (RJ45), preparado como se describe en el punto 3
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Conectar el Reduxi Controller al Sunwoda ALL IN ONE
3.1 Preparar el cable de comunicación
Utilice un cable de red estándar (RJ45). Los colores de los hilos siguen esta asignación de pines:
| Pin | Color del hilo | Función |
|---|---|---|
| 1 | blanco-naranja | |
| 2 | naranja | |
| 3 | blanco-verde | |
| 4 | azul | |
| 5 | blanco-azul | |
| 6 | verde | |
| 7 | blanco-marrón | RS485 A |
| 8 | marrón | RS485 B |
Descripción en texto de esta imagen
Dibujo técnico lineal de un conector RJ45 en cuatro vistas, de izquierda a derecha: la vista frontal de la toma con los números de pin '1' arriba y '8' abajo, una vista frontal del conector macho, una vista superior del conector macho y un conector macho con cable, con funda y pestillo. Sin colores ni otras etiquetas.
3.2 Acceder al conector
En el dispositivo ALL IN ONE, abra la tapa de protección (puerto de mantenimiento).
Descripción en texto de esta imagen
Foto del lado de conexiones de una unidad todo en uno de Sunwoda de color blanco. Una etiqueta blanca con texto rojo 'Open the maintenance port' señala una pequeña placa rectangular con dos tornillos, marcada con un rectángulo rojo, situada en la parte central inferior de la carcasa. Otras partes visibles: conectores FV en el lado izquierdo, dos interruptores giratorios negros en la parte superior, un conector redondo azul arriba a la derecha, dos prensaestopas negros y un cable a la derecha, y una tira de ventilación perforada a lo largo de la parte inferior.
3.3 Conexión RS485
Conecte el puerto LAN (RJ45) del dispositivo ALL IN ONE al Reduxi Controller con el cable de red preparado.
Descripción en texto de esta imagen
Foto de la zona de conexiones de una unidad todo en uno de Sunwoda de color blanco, con etiquetas de texto rojo sobre recuadros blancos. La etiqueta 'Connect the network cable to theLAN port' [tal como está impreso] señala una toma de puerto LAN (contorno rojo) en la que está enchufado un cable de red azul. Una segunda etiqueta 'Brown and white Brown' [tal como está impreso] señala una zona con contorno rojo donde el otro extremo del cable azul se conecta, con sus hilos, a un bloque de terminales de tornillo verde de un adaptador de USB a serie azul con un LED rojo encendido. También se ven: un conector negro redondo, un conector redondo azul arriba a la derecha, prensaestopas, un botón redondo plateado a la izquierda, un objeto amarillo abajo a la derecha y una tira de ventilación perforada a lo largo de la parte inferior.
Asignación de pines RS485:
- Pin 7 (blanco-marrón): RS485 A
- Pin 8 (marrón): RS485 B
4 Configurar el Sunwoda ALL IN ONE
4.1 Establecer el interruptor DEBUG
Junto al puerto RJ45 del inversor, localice el interruptor DEBUG. Póngalo en la posición 2 (ON).
Descripción en texto de esta imagen
Foto en primer plano de una placa de circuito verde con una toma USB-A blanca a la izquierda (etiqueta impresa 'USB' y 'U4' junto a ella) y un pequeño interruptor deslizante a su lado. La serigrafía de la placa muestra 'SW3' junto al interruptor, la palabra 'debug', los números '1' y '2' cerca de las posiciones del interruptor y 'M3' junto a un tornillo abajo a la derecha. Arriba se ve una parte de terminales verde. La posición del interruptor es un pequeño deslizador negro entre las dos posiciones.
4.2 Parámetros de comunicación RS485
| Parámetro | Valor |
|---|---|
| Velocidad en baudios | 57600 |
| Formato de datos | 1 bit de inicio, 8 bits de datos, sin paridad, 1 bit de parada |
4.3 Ajustes de Modbus RTU
| Parámetro | Valor |
|---|---|
| Dirección de comunicación |
de 1 a 247 (por defecto: 1) |
| Funciones admitidas |
03H, 04H, 10H
|
| Rango de registros de solo lectura |
0 to 1500
|
| Rango de registros de lectura/escritura |
0 to 1000
|
5 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
6 Añadir el Sunwoda ALL IN ONE a Reduxi
Siga estos pasos para añadir un dispositivo nuevo o para editar uno existente.
6.1 Ajustes básicos
Inicie sesión localmente en el Reduxi Configurator del controlador (véase el punto 5) y pulse el botón Add device. Después, seleccione el dispositivo que desea añadir en Basic settings.
Descripción en texto de esta imagen
Captura de pantalla del menú izquierdo del Reduxi Configurator bajo el logotipo de reduxi Configurator. Entradas del menú: Devices (desplegada, con un signo menos) que contiene el botón '+ Add device' (con contorno); Strategies (signo más); Utility Rate Plan; Settings (signo más). El lado derecho está en blanco.
En el primer paso, configure los parámetros básicos del dispositivo:
- Device type: elija el tipo de dispositivo
- Type: elija el tipo
- Name: un nombre a su elección
Descripción en texto de esta imagen
Captura de pantalla del paso 1 'Basic settings' del asistente del Reduxi Configurator (el paso 2 'Communication channel' está en gris). Formulario con todos los campos vacíos: Device type *: desplegable vacío; Type *: desplegable vacío (en gris); Name *: vacío. Botones: Back, Next.
Pulse Next.
6.2 Ajustes de comunicación
Introduzca los parámetros de comunicación del dispositivo. Utilice los valores del punto 4:
| Parámetro | Valor |
|---|---|
| Conexión | Local serial port |
| Puerto | El puerto del Reduxi Controller al que ha conectado el cable |
| Velocidad en baudios | 57600 bits/s |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID | Por defecto 1 (intervalo de 1 a 247) |
6.3 Probar la comunicación
Haga clic en Test communication, en la parte inferior del asistente. Lee el Sunwoda ALL IN ONE una vez y no guarda nada. Si la prueba se supera, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
7 Comprobar las lecturas
7.1 Last measurements
Una vez establecida la comunicación, compruebe los valores en Devices – su dispositivo Sunwoda – Last measurement en el Reduxi Configurator como prueba adicional.
✓ Resumen
Preparación (puntos 1–2): consiga los documentos de Sunwoda. Prepare el Reduxi Controller, el Sunwoda ALL IN ONE y un cable de red RJ45 estándar.
Sunwoda ALL IN ONE (puntos 3–4): conecte RS485 A al pin 7 y RS485 B al pin 8 del cable RJ45. Conéctelo al puerto LAN. Ponga el interruptor DEBUG en la posición 2 (ON).
Añadir a Reduxi (puntos 5–6): inicie sesión en el Reduxi Configurator y añada el dispositivo. Introduzca 57600 bit/s, 8 bits de datos, 1 bit de parada, sin paridad y la dirección Modbus. Pruebe la comunicación y pulse Done.
Puesta en marcha (punto 7): compruebe las lecturas en Last measurement.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe el cableado de las líneas A/B (pin 7 = RS485 A, pin 8 = RS485 B), la posición del interruptor DEBUG (posición 2, ON) y los parámetros de comunicación (57600 bit/s, 8N1, dirección 1 por defecto). |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
