Cómo conectar el cargador de VE KEBA KeContact P30 (Modbus TCP/IP, LAN) con el Reduxi Controller
Conecte su cargador de VE KEBA KeContact P30 al Reduxi Controller mediante Modbus TCP/IP por LAN.
Descripción en texto de esta imagen

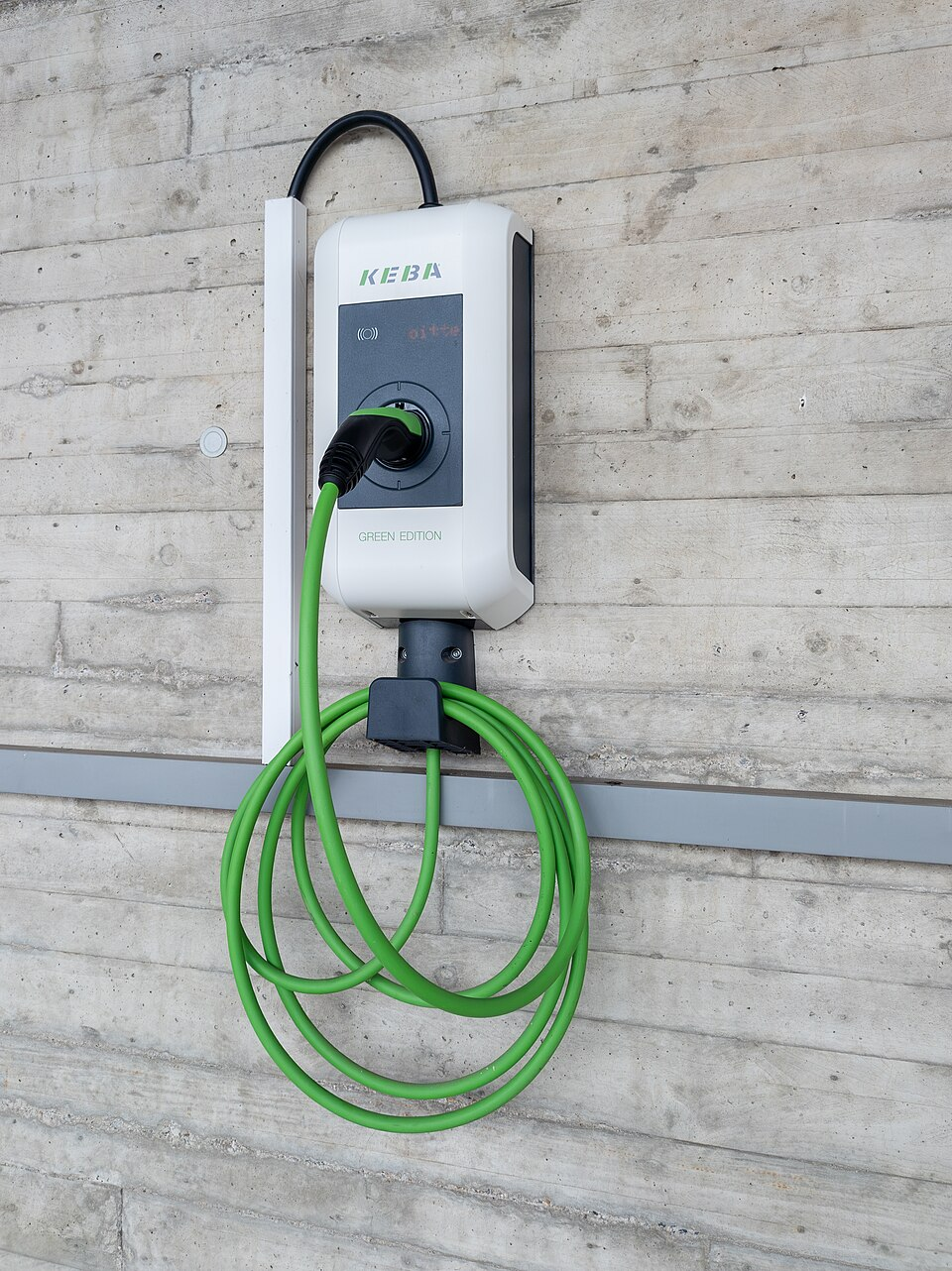

Foto vertical de un cargador de VE blanco de montaje en pared, sobre una pared de hormigón con marcas visibles del encofrado. El cargador tiene el logotipo verde 'KEBA' en la parte superior, un panel frontal gris oscuro con un símbolo RFID y un texto de pantalla de matriz de puntos en rojo (dice 'bitte'), una toma de carga con un conector negro y verde insertado y el texto 'GREEN EDITION' debajo. Un cable verde sale del conector hacia abajo; un cable negro entra por la parte superior del cargador desde una canaleta blanca a la izquierda. En la parte inferior de la foto, el cable de carga verde cuelga en lazos de un soporte negro montado en la pared de hormigón, sobre una franja horizontal gris.
1 Documentación técnica
Documentos de KEBA y FENECON sobre el KEBA KeContact P30:
- Installation and Configuration Manual: KEBA KeContact P30 x-series (FENECON) – Conexión Ethernet y pasos de instalación
- Descargas de KEBA – Manuales, firmware y software de KEBA
- Manual de configuración del KeContact P30 x-series – Manual de configuración (PDF) de KEBA
2 Equipo necesario
Compruebe estos requisitos previos antes de empezar:
- El KEBA KeContact P30 está instalado mecánica y eléctricamente
- El cargador está encendido
- Cable Ethernet
- Reduxi Controller
- Portátil o controlador con interfaz Ethernet
- Tiene permiso para acceder a la configuración del cargador
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Conectar el cargador a la red
3.1 Conexión física Ethernet
- Localice el puerto Ethernet (RJ-45) en el interior del cargador.
- Conecte un cable Ethernet a un switch de red, directamente al controlador o directamente a un portátil de servicio.
- Compruebe que los LED de enlace están activos tras el encendido.
Descripción en texto de esta imagen
Figura del fabricante 'Fig. 7-16: Connection overview' que muestra el interior del cargador como una carcasa gris con una placa de circuito verde y etiquetas de llamada, seguida de una leyenda. Llamadas en la placa: F1; terminales 1, 2, 3, N, PE; DSW1 y DSW2 (bloques de interruptores DIP rojos); T1; LED; X1; X2; Shd; X4; X3 (toma RJ45); SIM; USB. Leyenda (etiqueta ... significado): F1 Portafusibles; 1 Conexión de alimentación, conductor de fase 1; 2 Conexión de alimentación, conductor de fase 2; 3 Conexión de alimentación, conductor de fase 3; N Conexión de alimentación, conductor neutro; PE Conexión de alimentación, conductor de puesta a tierra; DSW1 Interruptor DIP; DSW2 Interruptor DIP; T1 Botón de servicio; LED LED de estado; X1 Entrada de habilitación; X2 Salida de contacto de conmutación; Shd Abrazadera de pantalla (tierra para ETH); X3 Conexión Ethernet2 (RJ45); X4 Conexión Ethernet1 (terminales LSA+); SIM Ranura para tarjeta SIM (opcional); USB Interfaz USB.
4 Configurar el cargador
4.1 Acceder a la interfaz web
El KEBA P30 no tiene pantalla. Se configura en la interfaz web integrada (Web UI). Necesita la dirección IP del cargador.
Encontrar la dirección IP (DHCP):
- Ponga el interruptor DIP de DHCP en ON (ajuste de fábrica).
- Encienda el cargador.
- El cargador solicita una dirección IP al servidor DHCP de la red.
- Encuentre la dirección IP asignada con uno de estos métodos: la lista de concesiones DHCP del router, una herramienta de análisis de red o la herramienta de servicio de KEBA (si está disponible).
Iniciar sesión en la Web UI:
- Abra un navegador web.
- Introduzca la dirección IP del cargador:
http://<charger-ip-address> - Inicie sesión con las credenciales de administrador.
Descripción en texto de esta imagen
Imagen de una etiqueta impresa titulada 'Configuration Information' dentro de un marco redondeado. Filas (etiqueta: valor): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.
4.2 Configuración de la IP de Ethernet
En la Web UI, vaya a Network → Ethernet. Se muestra la configuración de IP actual.
Descripción en texto de esta imagen
Captura de pantalla de la Web UI de KEBA, página 'Overview', con el logotipo de KEBA arriba y la fecha y hora arriba a la izquierda. Barra de menú con las entradas: Status (verde, seleccionada, con desplegable), Charging Sessions, RFID Cards, Charging Network, System (desplegable), Configuration (desplegable); la barra de menú está enmarcada en gris con una insignia negra '1'. Cuatro iconos arriba a la derecha están marcados con una insignia negra '2'. Tabla de resumen con las columnas Type, Serial No, IP Address (enlaces azules), MAC Address, State y un botón 'Actions' por fila; cuadro de búsqueda encima. Filas: KeContact M20/P30 y tres dispositivos KeContact P20/P30, todos con el estado 'Idle'; las direcciones IP están en el intervalo 192.168.42.x (últimos números: 42, 129, 122, 144); los números de serie y las direcciones MAC son pequeños y se leen en parte. La paginación muestra Previous, 1, Next. Sección 'Network Connection': tabla con IP Address 192.168.42.1 y State: LAN: ONLINE (verde); WAN: OFFLINE (rojo); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (gris). Sección 'Backend': URL, State: Not Reachable (rojo), Last Heartbeat: N/A.
Si necesita una dirección IP fija:
- Seleccione IP configuration mode: Static.
- Introduzca los parámetros: dirección IP (por ejemplo
192.168.1.50), máscara de subred (por ejemplo255.255.255.0) y puerta de enlace predeterminada (si es necesaria). - Guarde los ajustes.
- Reinicie el cargador.
- Abra la Web UI con la nueva dirección IP.
4.3 Activar Modbus TCP
- En la Web UI, vaya a Communication settings.
- Active la interfaz de comunicación TCP/IP necesaria: Modbus TCP (si el controlador se comunica por Modbus).
- Desactive las interfaces de comunicación que no utilice.
- Guarde los ajustes.
- Reinicie el cargador.
5 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local. La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.admin · Contraseña: admin (valor de fábrica)Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
6 Añadir el cargador a Reduxi
Siga estos pasos para añadir un cargador nuevo o para editar uno existente.
6.1 Ajustes básicos
Inicie sesión localmente en el Reduxi Configurator del controlador (véase el punto 5) y haga clic en + Add device.
Descripción en texto de esta imagen
Captura de pantalla del menú izquierdo del Reduxi Configurator bajo el logotipo de reduxi Configurator. Entradas del menú: Devices (desplegada, con un signo menos) que contiene el botón '+ Add device' (con contorno); Strategies (signo más); Utility Rate Plan; Settings (signo más). El lado derecho está en blanco.
En el primer paso (ajustes básicos), seleccione los parámetros básicos del dispositivo:
- Device type: elija el tipo de dispositivo
- Type: elija el tipo
- Name: un nombre a su elección
Descripción en texto de esta imagen
Captura de pantalla del paso 1 'Basic settings' del asistente del Reduxi Configurator (el paso 2 'Communication channel' está en gris). Formulario con todos los campos vacíos: Device type *: desplegable vacío; Type *: desplegable vacío (en gris); Name *: vacío. Botones: Back, Next.
Haga clic en Next.
6.2 Ajustes de comunicación
Rellene los parámetros de comunicación del cargador:
| Parámetro | Valor |
|---|---|
| Conexión | TCP/IP |
| IP | La dirección IP del cargador (véase el punto 4) |
| Puerto |
502 (puerto Modbus TCP por defecto del KEBA KeContact P30) |
| Dirección Modbus | La dirección Modbus (unit ID) establecida en el cargador. Consulte la documentación de KEBA en el punto 1. |
6.3 Probar la comunicación
Haga clic en Test communication, en la parte inferior del asistente. Lee el KEBA KeContact P30 una vez y no guarda nada. Si la prueba se supera, haga clic en Done: solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
7 Comprobar las lecturas
7.1 Last measurements
Una vez establecida la comunicación, abra el cargador en Devices en el Reduxi Configurator y compruebe los valores como prueba adicional.
7.2 Activar el control por Reduxi
Para controlar el cargador con las estrategias de Reduxi, establezca el control type del dispositivo en AUTO. Solo entonces los comandos de la estrategia afectan al cargador.
Para definir una estrategia, siga Estrategias para el Reduxi Controller.
✓ Resumen
Preparación (puntos 1–2): consiga los documentos de KEBA. Instale y alimente el cargador. Prepare el cable Ethernet, el Reduxi Controller y un portátil o una tableta.
Cargador KEBA (puntos 3–4): conecte el cargador a la red. Averigüe su dirección IP, establezca una IP estática si es necesario y active Modbus TCP en la Web UI. Reinicie el cargador.
Añadir a Reduxi (puntos 5–6): inicie sesión en la interfaz web de Reduxi. Añada el dispositivo y establezca los parámetros de comunicación. Ejecute Test communication y después haga clic en Done.
Puesta en marcha (punto 7): compruebe las últimas mediciones. Establezca el control type en AUTO.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| No se puede acceder a la Web UI | Compruebe que el interruptor DIP de DHCP está en ON y que el cable Ethernet está conectado. Compruebe que los LED de enlace están activos. Busque la dirección IP en la lista de concesiones DHCP del router (véase el punto 4). |
| No se puede iniciar sesión en la Web UI | Utilice la contraseña de administrador de la etiqueta del interior del cargador, de la hoja de puesta en marcha o de la documentación de entrega de KEBA. |
| Falla la prueba de comunicación | Compruebe que Modbus TCP está activado en Communication settings de la Web UI y que el cargador se reinició después de guardar. Compruebe la dirección IP y el puerto en el punto 6. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
Su dispositivo no está en la misma red que el controlador. Use la dirección IP o la conexión de túnel. |
| Falla la prueba de comunicación, el dispositivo aparece sin conexión | Compruebe la accesibilidad, la dirección IP / el puerto / el unit ID, y que el protocolo esté activado en el dispositivo. |
