Conecte y configure el cargador KEBA KeContact P30 con el controlador Reduxi mediante Modbus TCP IP (LAN)

Actualización



1. Precondiciones

  • El KEBA KeContact P30 está instalado mecánica y eléctricamente
  • El cargador está encendido
  • Hay un cable Ethernet disponible
  • Hay disponible un portátil o controlador con interfaz Ethernet
  • El usuario tiene permiso para acceder a la configuración del cargador

Documentación adicional:
Manual de instalación y configuración — KEBA KeContact P30 x-series :: Documentos FENECON
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Conexión Física Ethernet

  1. Localice el puerto Ethernet (RJ‑45) dentro del cargador.
  2. Conecte un cable Ethernet:
    • a un conmutador de red, o
    • directamente al controlador, o
    • directamente a un portátil de servicio.
  3. Asegúrese de que los LED de enlace estén activos después del encendido.


3. Acceso a la Configuración del Cargador

3.1 Método de acceso a la red

El KEBA P30 no tiene pantalla. Toda la configuración se realiza a través de la interfaz web integrada (Web UI).

Para acceder a la Web UI, se debe conocer la dirección IP del cargador.

3.2 Acceso inicial a la IP (DHCP)

  1. Configure el interruptor DIP para DHCP en ON (predeterminado de fábrica).
  2. Encienda el cargador.
  3. El cargador solicita una dirección IP al servidor DHCP de la red.
  4. Identifique la dirección IP asignada utilizando uno de los siguientes métodos:
    • Lista de concesiones DHCP del enrutador
    • Herramienta de escaneo de red
    • Herramienta de servicio KEBA (si está disponible)

3.3 Inicio de sesión en la interfaz web

  1. Abra un navegador web.

  2. Introduzca la dirección IP del cargador:

    http://<direccion-ip-del-cargador>
  3. Inicie sesión con credenciales de administrador.

Nota:

Para los cargadores KEBA KeContact P30, la contraseña de administrador (o de servicio) la proporciona KEBA y generalmente se encuentra en uno de los siguientes lugares:

  • En la etiqueta del dispositivo dentro del cargador
  • En la hoja de puesta en marcha entregada con el cargador
  • En la documentación de entrega de KEBA

4. Configuración IP Ethernet

4.1 Abrir la configuración de red

  1. En la Web UI, navegue a: Red → Ethernet
  2. Se muestra la configuración IP actual.

Ejemplo de WebUI:

4.2 Configuración de IP estática

Si se requiere una dirección IP fija:

  1. Seleccione Modo de configuración IP: Estática
  2. Introduzca los siguientes parámetros:
    • Dirección IP
      Ejemplo: 192.168.1.50
    • Máscara de subred
      Ejemplo: 255.255.255.0
    • Puerta de enlace predeterminada (si es necesario)
  3. Guardar configuración.
  4. Reinicie el cargador.
  5. Acceda a la Web UI utilizando la nueva dirección IP.

5. Habilitación de la Comunicación TCP/IP

5.1 Ajustes de comunicación

  1. En la Web UI, navegue a: Configuración de comunicación
  2. Habilite la interfaz de comunicación TCP/IP requerida:
    • Modbus TCP (si el controlador se comunica a través de Modbus)
  3. Deshabilite las interfaces de comunicación no utilizadas.
  4. Guardar configuración.
  5. Reinicie el cargador.

6. Agregar nuevo dispositivo al controlador Reduxi

Para agregar un nuevo dispositivo o editar uno existente, siga los pasos a continuación.

6.1 Iniciar sesión/Añadir un nuevo dispositivo

  1. Inicie sesión en la aplicación Reduxi Configurator y presione el botón "Agregar dispositivo".
  2. Seleccione el dispositivo que desea agregar en Configuración básica.

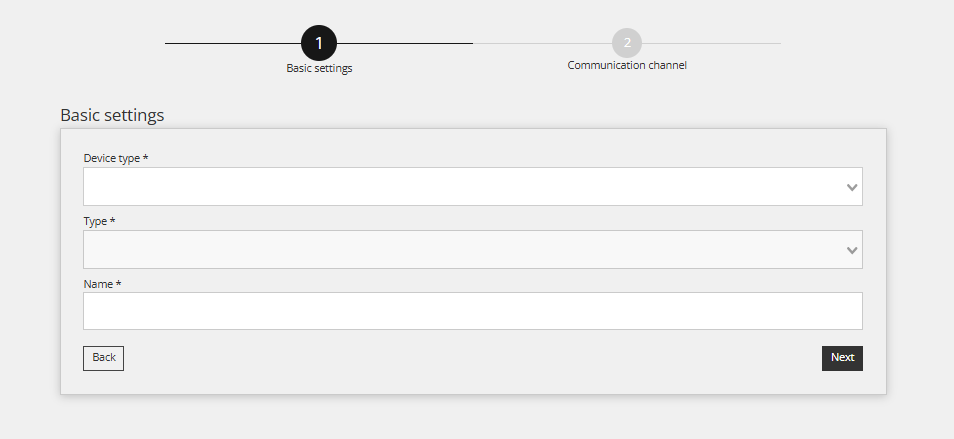

6.2 Parámetros básicos del dispositivo

En el primer paso, configure los parámetros básicos del dispositivo:

  • Tipo de dispositivo: Elija el tipo de dispositivo
  • Tipo: Elija el tipo
  • Nombre: Ingrese el nombre de dispositivo deseado

6.3 Ajustes de comunicación

Introduzca los parámetros de comunicación para el nuevo dispositivo que está añadiendo a Reduxi y, a continuación, pulse Probar comunicación. Si recibe una respuesta, pulse Guardar.
