1. Conexión física
- RS485 A (D+)
- RS485 B (D−)
- GND opcional
Conectar como se indica:
- RS485 A en el inversor → RS485 A en el controlador Reduxi
- RS485 B en el inversor → RS485 B en el controlador Reduxi
- El GND se puede conectar si se utiliza un cable blindado
2. Conexión de múltiples inversores

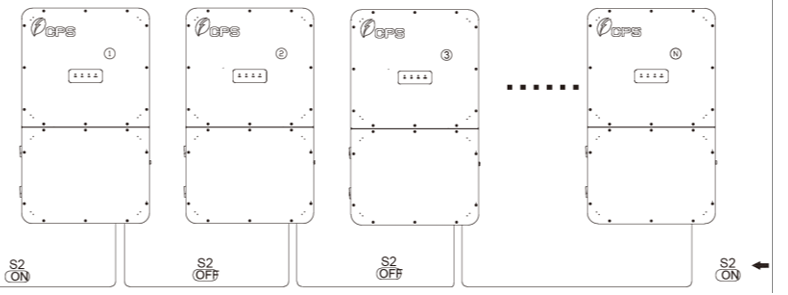

Al conectar varios inversores, utilice una topología lineal (daisy chain):
No utilice una conexión en estrella.

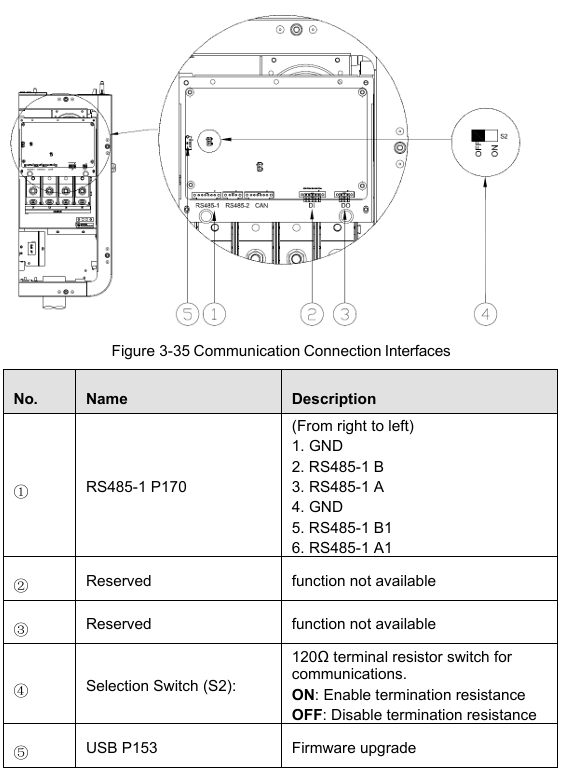

En el primer y último dispositivo de la secuencia, el interruptor debe estar activado como se muestra en la imagen.
3. Configuración del inversor (múltiples opciones)
3.1 Inversores con pantalla (con pantalla LCD)
Para configurar la dirección RS485 directamente en el inversor:
Procedimiento:
- Use la pantalla del inversor y navegue a:
Configuración → Comunicación → RS485 - Localice el parámetro Dirección (ID Modbus)
- Establezca el valor requerido (por ejemplo, 1, 2, 3,... según el sistema)
- Confirme y guarde la configuración en el inversor
No se requieren herramientas ni software adicionales. Toda la configuración se realiza localmente a través de la pantalla del inversor.
3.2 Inversores sin pantalla (sin pantalla LCD)
Para inversores sin pantalla, la dirección RS485 debe configurarse mediante un PC.
Conexión RS485 a USB
Requerido:
- Portátil
- Adaptador RS485 a USB
- Software de configuración/servicio CHINT
Procedimiento:
- Conecte el adaptador USB RS485 al inversor:
- Adaptador A → RS485 A del inversor
- Adaptador B → RS485 B del inversor
- Conecte el adaptador al PC a través de USB
- Abra el software de configuración CHINT en el PC
- Seleccione el puerto COM correcto (por ejemplo, COM3) y configure los parámetros de comunicación:
- Velocidad en baudios: 9600
- Bits de datos: 8
- Paridad: Ninguna
- Bit de parada: 1
- Establezca la conexión con el inversor (Conectar / Leer)
- Localice el parámetro Dirección (ID Modbus)
- Establezca la dirección requerida y escriba/guarde la configuración en el inversor
Si la conexión directa a través de RS485 no es compatible con el firmware del inversor, la dirección debe configurarse utilizando una puerta de enlace o interfaz de servicio compatible.

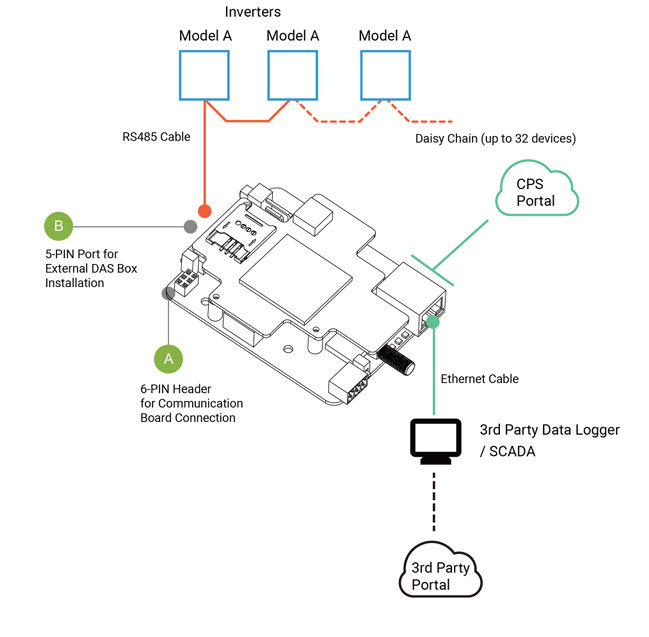

4. Opcional: Módulo FlexOM Gateway
Como adición opcional, se puede instalar un módulo llamado FlexOM Gateway.
Este módulo permite:
- Acceso remoto al inversor
- Comunicación a través de TCP/IP (Ethernet) (Puerto: 502)
- Configuración y monitorización más sencillas a través de una interfaz web
Con el FlexOM Gateway, se puede acceder al inversor a través de la red, eliminando la necesidad de una configuración RS485 directa a través de PC en la mayoría de los casos.
El FlexOM Gateway requiere una conexión a Internet mediante Ethernet. Se deben abrir los puertos del cortafuegos de LAN en ambas direcciones (para comunicaciones entrantes y salientes) antes de la puesta en marcha de la pasarela, específicamente TCP 1884 con IP de destino 47.254.52.209 (mqtt.chintpowersystems.com).
Documentación oficial del módulo FlexOM Gateway: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Añadir un nuevo dispositivo (Inversor String CHINT)
Para añadir un nuevo dispositivo (Huawei SUN2000) o editar uno existente, se presentan los siguientes puntos.
5.1 Añadir nuevo dispositivo
Inicie sesión en el configurador de Reduxi y pulse el botón "Añadir dispositivo".
5.2 Seleccione el dispositivo que desea añadir (Configuración básica)
En el primer paso, seleccione los parámetros básicos del dispositivo que desea añadir:
- Tipo de dispositivo: Planta de energía solar,
- Consejo: Huawei SUN2000,
- Nombre: Especifique el nombre del dispositivo.
5.3 Canal de comunicación
Rellene los parámetros para la comunicación con SmartLogger, que son:
- Conexión: TCP/IP,
- IP: introduzca la IP del SmartLogger,
- Puerto: siempre 502,
- ID de unidad Modbus: introduzca la dirección lógica para la configuración Modbus del SmartLogger.
5.4 Prueba de comunicación
Debajo de todos los ajustes en el canal de Comunicación, se encuentra el botón "Probar comunicación", que se utiliza para realizar la prueba.
La prueba de comunicación puede arrojar dos resultados:
1. La comunicación funciona correctamente, véase la imagen a continuación:
2. La comunicación no funciona correctamente, véase la imagen a continuación:
5.5 Configuración avanzada
La configuración avanzada es arbitraria y depende de las necesidades específicas del lugar donde esté instalado el controlador Reduxi. Una vez finalizada toda la configuración avanzada, pulse el botón "Hecho" en la parte inferior derecha.
5.6 Últimas mediciones
Tras establecer correctamente la comunicación con el dispositivo, los valores medidos obtenidos del dispositivo pueden ser verificados como una prueba adicional. Haga clic en la sección "Dispositivo" en la página de inicio del configurador de Reduxi y seleccione el inversor Huawei SUN2000 recién añadido en la estructura de árbol.
Si queremos que el dispositivo sea gestionado por una estrategia, el modo de gestión debe configurarse en "Automático", pero si cambiamos a modo manual, podemos probar el funcionamiento de diferentes estados.
Tras añadir el dispositivo correctamente y verificar los valores, el dispositivo puede ser inspeccionado y controlado a través de la aplicación Reduxi.
