Regulación de potencia multinivel
Aplica límites de potencia de importación/exportación de la red en cada punto de conexión eléctrica de un sitio simultáneamente — por ejemplo, en cada transformador o subcontador — de modo que la actividad combinada en las ramas subordinadas no pueda exceder lo que la conexión aguas arriba puede soportar de forma segura.

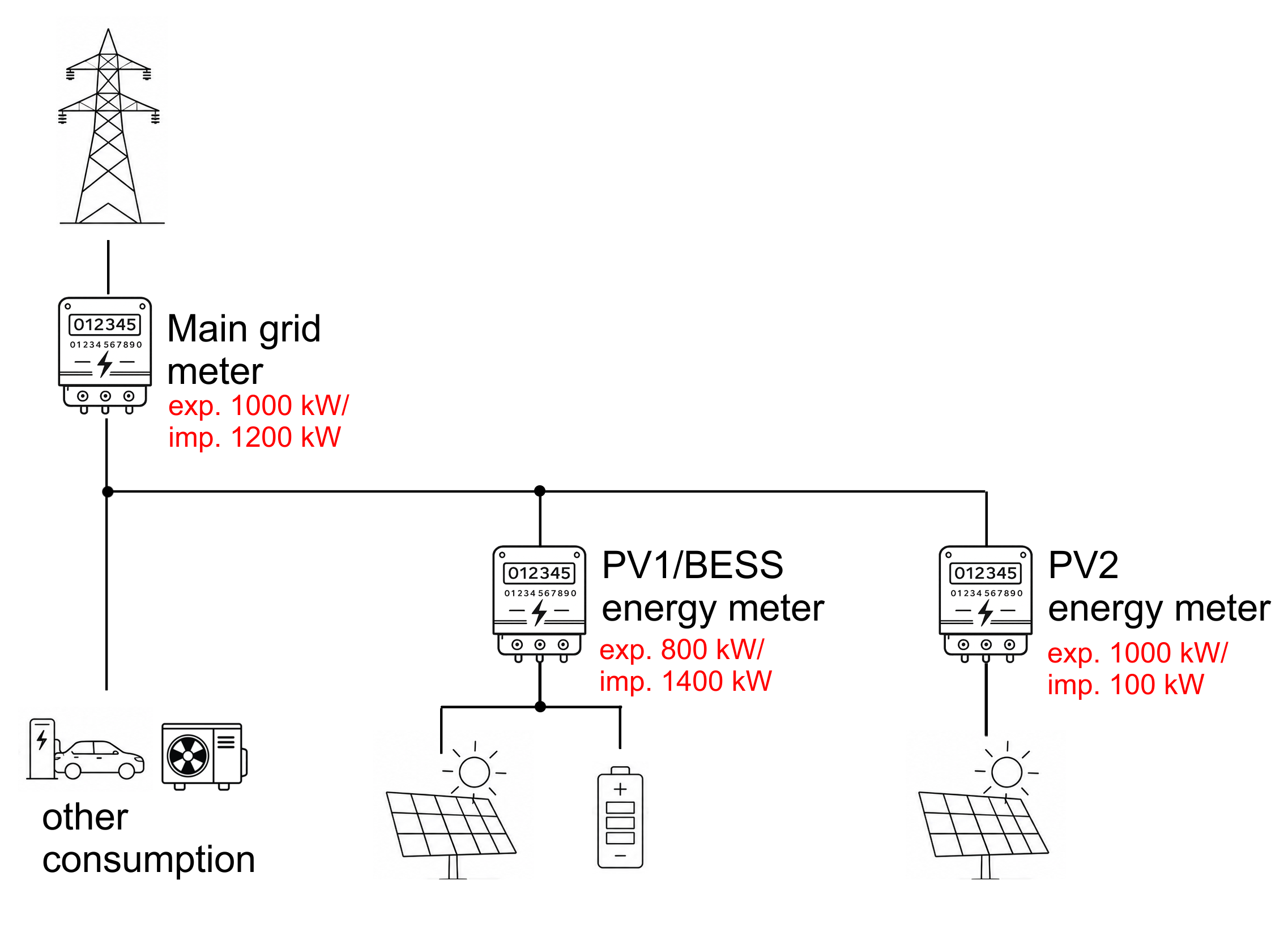

Un ejemplo de regulación multinivel. Esquema que muestra un medidor de red principal alimentando tres ramas subordinadas, con o sin un medidor de energía dedicado:
- otros consumos (cargador de VE y HVAC),
- un medidor de energía PV1/BESS que alimenta un conjunto solar y una batería,
- y un medidor de energía PV2 que alimenta un segundo conjunto solar.
En este ejemplo, ambas ramas tienen una alta calificación de Exportación/Importación como el punto de conexión principal. Si ambas ramas subordinadas operaran a su máxima calificación individual al mismo tiempo, la potencia combinada excedería el límite de 1000/1200 kW de la conexión principal — que es el escenario que la regulación multinivel está diseñada para prevenir.
Descripción general
La regulación multinivel extiende la lógica de limitación de potencia del controlador desde un único punto de medición hasta cada nivel relevante de la jerarquía eléctrica de un sitio: la conexión principal a la red y cada conexión eléctrica o medidor de energía subordinado debajo de ella. Un nivel subordinado suele ser un medidor de energía con una sub-rama de energía, pero el mismo mecanismo se aplica de forma más general a cualquier conexión eléctrica o transformador de energía en la jerarquía. Cada nivel se mide con su propio medidor y se configura como su propia Estrategia, con sus propios límites de importación/exportación y comportamiento de optimización local (por ejemplo, rezagado de picos).
La regulación es jerárquica: un nivel subordinado nunca puede hacer que la potencia combinada en un nivel superior exceda el límite configurado de ese nivel superior, aunque cada nivel también aplica su propio límite local. Esto es necesario porque los sitios se construyen comúnmente con una conexión principal que alimenta dos o más conexiones subordinadas más pequeñas, cada una con una capacidad menor, cercana o incluso superior a la capacidad de la conexión principal. Si a cada nivel subordinado se le permitiera usar su potencia nominal completa al mismo tiempo, su potencia combinada podría exceder la capacidad nominal real del punto de conexión principal.
Exceder la capacidad de importación/exportación nominal de un punto de conexión podría desconectar el medidor o incluso quemar fusibles protectores, lo que a su vez genera altos costos de reemplazo y de visitas, tiempos de inactividad prolongados y pérdida de ingresos de producción mientras la conexión está fuera de servicio.
Prerrequisitos
- Un sitio con más de un nivel eléctrico para regular: una conexión principal a la red y al menos una conexión eléctrica o medidor de energía subordinado (comúnmente una rama de transformador). Los sitios de un solo nivel no necesitan regulación multinivel.
- Un medidor dedicado e independientemente legible en cada nivel que requiere su propio límite (conexión principal y cada conexión subordinada).
- Cada nivel configurado como su propia Estrategia en la plataforma del controlador.
- Puede haber más de dos niveles de estrategias. También puede ser una combinación de estrategias de nivel único regulares con estrategias multinivel. El usuario puede definir la estructura con total flexibilidad.
- Si se utiliza el modo de optimización del gestor de energía de IA en el sitio, debe asignarse a la estrategia de nivel más alto (principal).
Cómo funciona
- Cada nivel es su propia Estrategia.Una Estrategia generalmente se nombra según el activo físico que representa, por ejemplo, un medidor de energía de la red principal o un medidor de energía subordinado ("PV"). Cada Estrategia mide de forma independiente su propio nivel y puede ejecutar su propio modo de optimización (por ejemplo, rezagado de picos o autoconsumo).
- Los límites se aplican de arriba hacia abajo.Cada nivel tiene sus propios límites Mín./Máx. de potencia activa de importación y exportación. Si la potencia combinada en un nivel superior alcanza su límite configurado, el controlador restringe aún más los niveles subordinados debajo de él, incluso si esos niveles subordinados aún no han alcanzado sus propios límites configurados individualmente.
- La capacidad no utilizada se redistribuye dinámicamente.Si una rama consume o exporta menos de su parte asignada, el margen resultante bajo el límite superior se pone a disposición de otras ramas en el mismo nivel superior, en lugar de reservarse estáticamente por rama.
- La estructura se define por una Estrategia padre que hace referencia a una Estrategia hija.Una Estrategia subordinada se incluye en la lista de "dispositivos regulados" de la Estrategia padre, de la misma manera que cualquier otro dispositivo controlable individual. A través de esto, se instruye a la Estrategia padre para que controle esa estrategia subordinada/hija específica.
- El modo de optimización del gestor de energía de IA debe estar en el nivel superior.En caso de que se implemente una estrategia de IA, debe estar en el nivel superior, ya que necesita visibilidad de los datos informados por cada Estrategia subordinada para asignar la potencia en todo el sitio; el modo de optimización del gestor de energía de IA siempre se coloca en la Estrategia de nivel superior, nunca en una subordinada. Los niveles subordinados se utilizan generalmente para rezagado de picos o autoconsumo.
Configuración
1.Primero, cree una estrategia subordinada separada para cada rama subordinada, con sus propios límites Mín./Máx. de importación y exportación.
2.Para cada una de estas Estrategias, abra Elementos incluidos y asigne tres grupos: el medidor utilizado para medir ese nivel (Dispositivos y estrategias de medición), los dispositivos que la Estrategia debe controlar (Dispositivos y estrategias regulados), y, opcionalmente, otras estrategias subordinadas disponibles para controlar (Dispositivos y estrategias regulados).
3.Configure el modo de optimización (por ejemplo, autoconsumo)

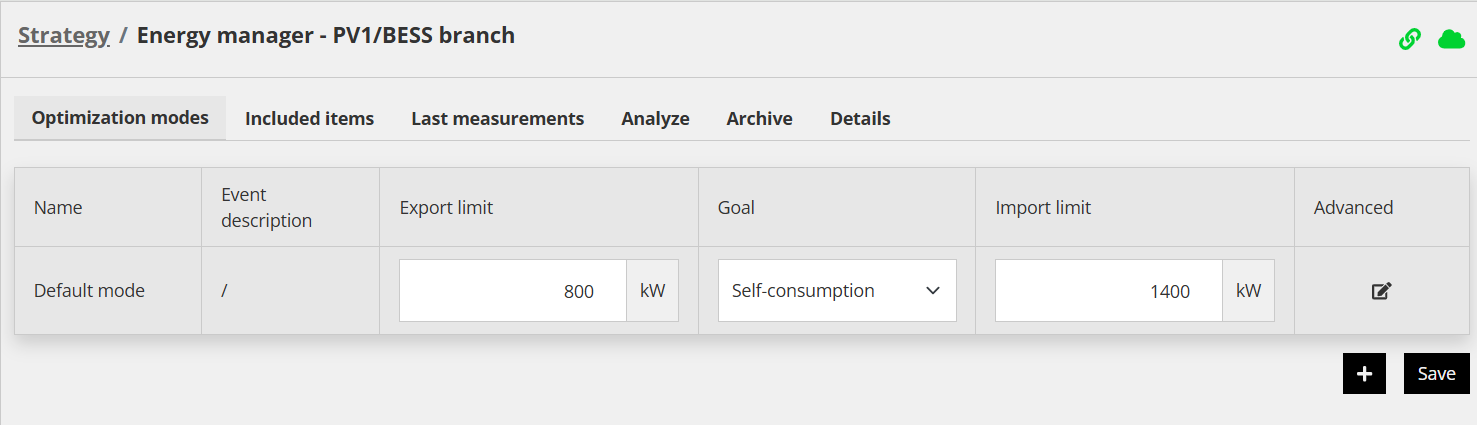

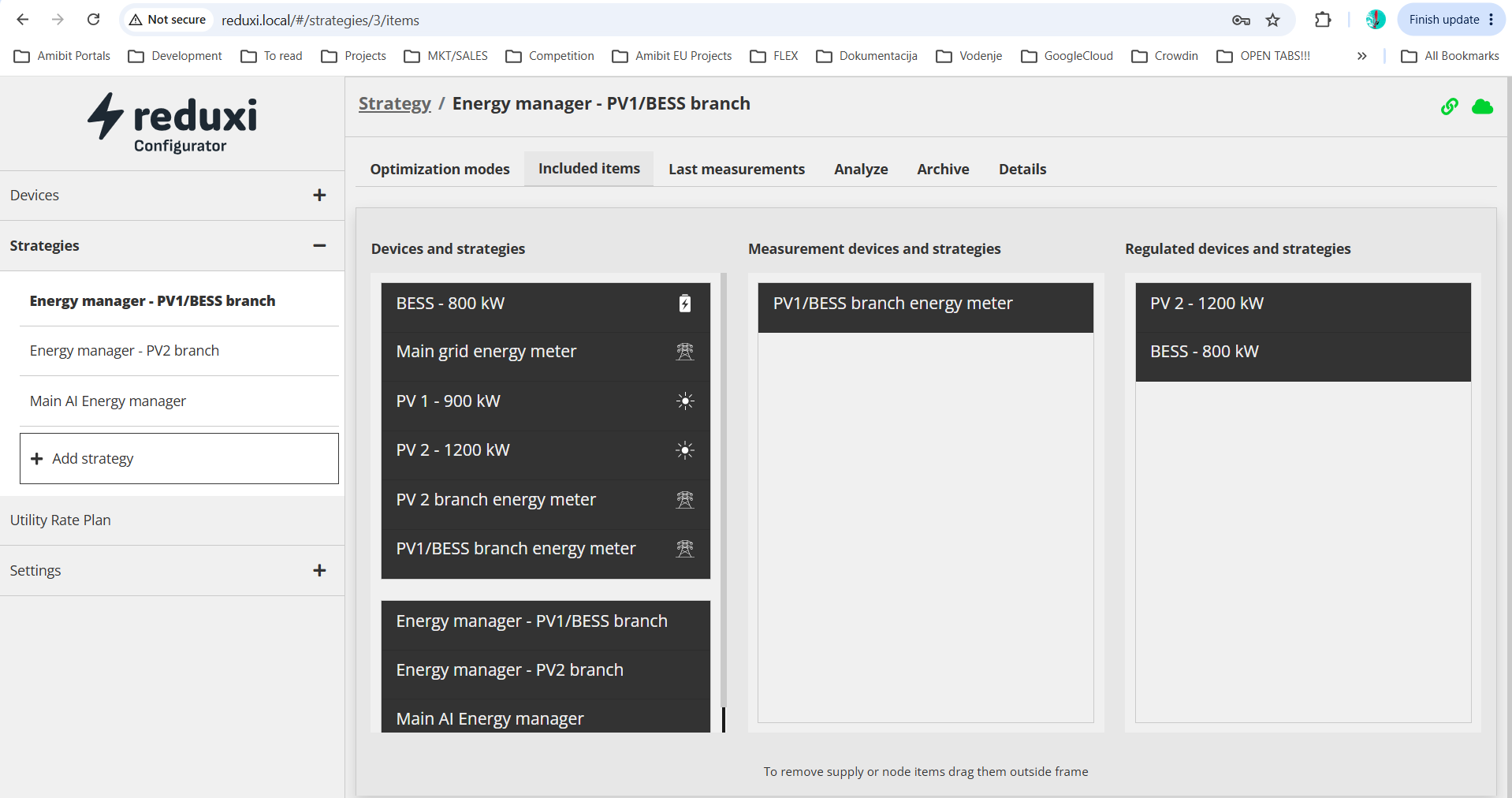

Ejemplo de una configuración típica de una estrategia subordinada
4.Después de definir todas las estrategias subordinadas, cree una Estrategia para el nivel principal (superior) y configure sus ajustes de Red: Mín./Máx. potencia activa de importación y Mín./Máx. potencia activa de exportación.
Como paso más importante, para esta Estrategia principal, abra Elementos incluidos y asigne tres grupos: el medidor utilizado para medir ese nivel (Dispositivos y estrategias de medición) – generalmente este es el medidor de red, los dispositivos que la Estrategia debe controlar (Dispositivos y estrategias regulados), y — lo más importante — agregue otras estrategias subordinadas que la estrategia principal también necesita controlar (Dispositivos y estrategias regulados).Como paso más importante, para esta Estrategia principal, abra Elementos incluidos y asigne tres grupos: el medidor utilizado para medir ese nivel (Dispositivos y estrategias de medición) – generalmente este es el medidor de red, los dispositivos que la Estrategia debe controlar (Dispositivos y estrategias regulados) y — lo más importante — agregue otras estrategias subordinadas que la estrategia principal también necesita controlar (Dispositivos y estrategias regulados).

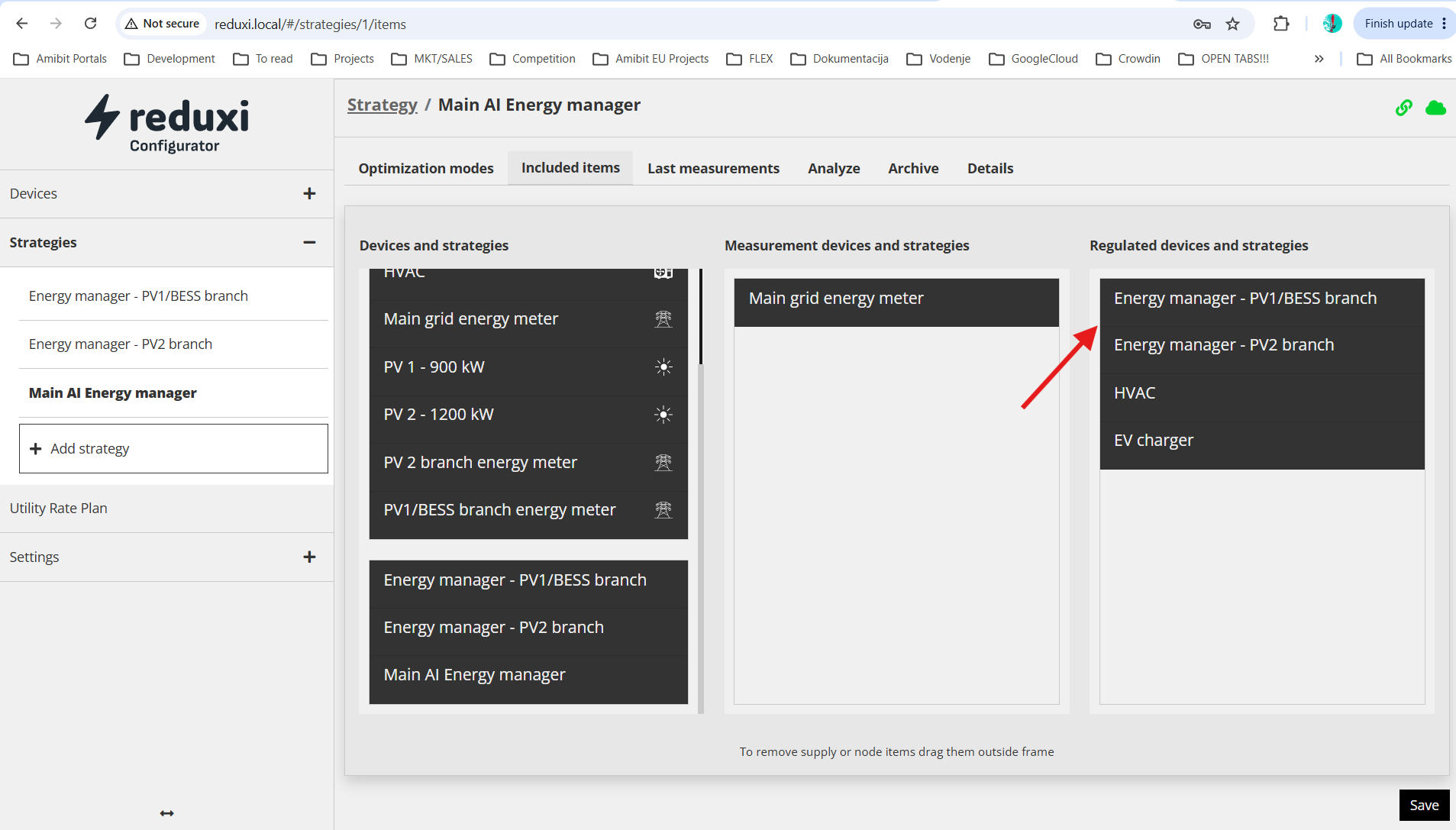

Pantalla de configuración de elementos incluidos para la estrategia principal, que muestra dispositivos regulados que incluyen dos estrategias de nivel subordinado.

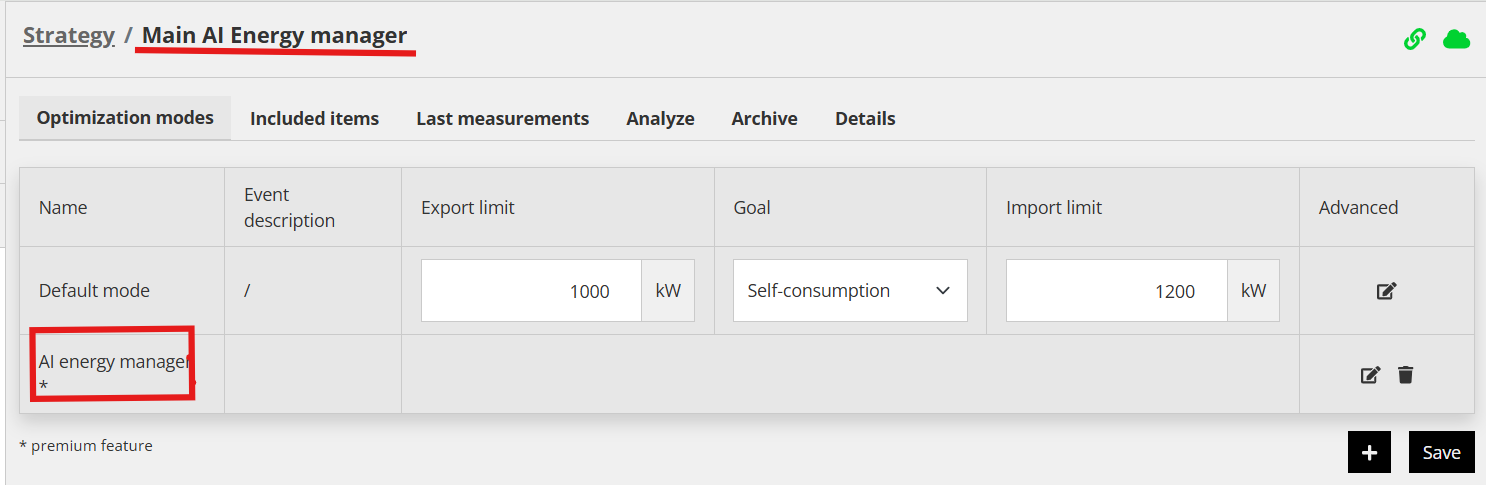

6.Si el sitio utiliza el modo de optimización del gestor de energía de IA, agréguelo solo a la Estrategia de nivel superior, no a ninguna Estrategia subordinada.
7.Los dispositivos individuales, como una batería, también tienen sus propios campos Mín./Máx. de potencia activa a nivel de dispositivo. Estos expresan la potencia nominal propia del dispositivo y son diferentes de los límites de importación/exportación a nivel de Estrategia.
Limitaciones y notas importantes
- La regulación multinivel solo es significativa para sitios con más de un nivel medido. Añade una sobrecarga de configuración (una Estrategia separada, asignación de medidor y valores límite por nivel) que un sitio de un solo nivel no necesita.
- Los límites de importación/exportación propios de una Estrategia subordinada se aplican junto con, no en lugar de, el límite de su nivel superior. los límites de importación/exportación se aplican junto con el límite de su elemento principal, no en lugar de él. El más restrictivo de los dos gobierna efectivamente la rama subordinada en cualquier momento dado.
Preguntas abiertas/limitaciones
- Manejo de una batería y una carga que comparten el mismo submedidor. Cuando una batería y una carga ubicada conjuntamente se encuentran detrás del mismo submedidor, y la capacidad nominal de importación/exportación de ese medidor es menor que la potencia nominal de la batería, la solución puede no ser aún óptima. No trate este escenario como una configuración documentada y compatible hasta que se confirme.
- Si un horario o pronóstico transmitido a una Estrategia subordinada tiene en cuenta los límites y el consumo esperado de niveles subordinados adicionales debajo de ella, o solo refleja el nivel inmediatamente superior a ella. Esto está abierto por el momento y no está completamente soportado.
- Capacidad relacionada: múltiples unidades Flex por ubicación - Una única controladora/ubicación puede registrar más de una unidad "Flex" independiente — utilizada para la participación en programas de respuesta a la demanda o de equilibrio de red — asignando dispositivos distintos a estrategias distintas, cada una con su propio medidor certificado. Esto permite que un sitio físico ofrezca dos o tres unidades de flexibilidad separadas a un agregador en lugar de solo una para todo el sitio. Esto está abierto por el momento y no está completamente soportado.
Solución de problemas
| Incidencia | Causa posible | Acción recomendada |
|---|---|---|
| Una rama subordinada parece estar más limitada de lo que sugeriría su propio límite configurado. | Se ha alcanzado el límite del nivel superior, por lo que el controlador está limitando aún más la rama subordinada, según lo diseñado. | Compruebe la pestaña Analizar de la Estrategia superior para la misma ventana de tiempo para confirmar si se alcanzó su límite de importación/exportación. |
| La potencia real de un dispositivo es inferior a la esperada por un módulo de pronóstico o planificación. | Se alcanzó el límite a nivel de Estrategia o a nivel de dispositivo del dispositivo y este limitó correctamente la salida por debajo del pronóstico. | Compare el gráfico Analizar de la Estrategia, línea de límite, con los campos de potencia activa Mín./Máx. del dispositivo para confirmar qué límite se aplicó. campos de potencia activa para confirmar qué límite se aplicaba. |
Preguntas frecuentes
¿Dónde se debe colocar el modo de optimización del gestor de energía de IA en un sitio multinivel?
Siempre en la Estrategia de nivel superior. Necesita datos de cada Estrategia subordinada para asignar la potencia correctamente en todo el sitio, lo que solo recibe cuando se coloca en la parte superior de la jerarquía.
¿Puede una rama utilizar más de su "cuota" del límite superior?
Sí. La asignación entre ramas es dinámica: si una rama utiliza menos de su cuota, otras ramas bajo el mismo nivel superior pueden usar la capacidad liberada, siempre que no se supere el límite general del nivel superior.
¿Puede una sola ubicación ofrecer más de una unidad de flexibilidad (Flex) a un agregador?
Sí, al asignar dispositivos separados a estrategias separadas, cada uno con su propio medidor certificado, una ubicación puede registrar dos o tres unidades Flex independientes en lugar de una para todo el sitio.
