1 Acerca del P1 Ultra y del P1 Ultra Pro

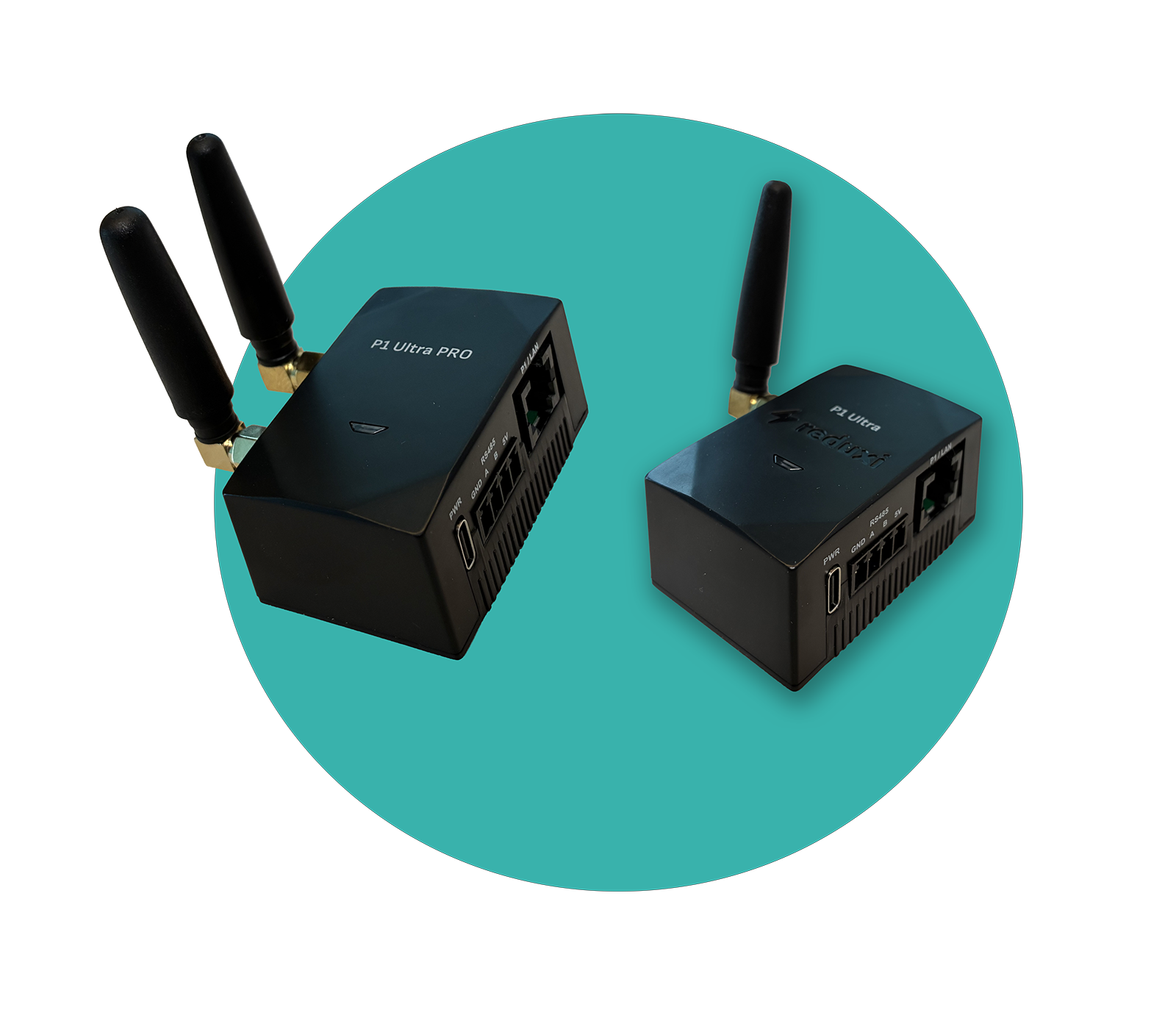

1.1 Descripción del dispositivo

El dispositivo recoge los datos del medidor inteligente y convierte la comunicación del medidor en comunicación TCP/IP. Envía los datos a Reduxi Controller.

El P1 Ultra Pro admite además LTE mediante una tarjeta SIM y una antena LTE externa. Para la configuración de LTE, véase ⁠Punto 4⁠.

La interfaz y el protocolo de comunicación compatibles dependen del modelo de medidor inteligente y del país.

1.2 Interfaces de medidor y protocolos de comunicación compatibles

Interfaces del medidor:

• P1 / HAN / I1
• TTL (P1) mediante RJ12
• M-Bus mediante conexión de 2 hilos, RJ12 o RJ45
• RS485 mediante conexión de 2 hilos

Protocolos de comunicación:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Consulte la lista de modelos de medidor inteligente compatibles: Lista de dispositivos compatibles.

2 Equipo necesario

Necesita los siguientes componentes:

• Reduxi P1 Ultra o P1 Ultra Pro
• Fuente de alimentación para el dispositivo
• Cable RJ12 (incluido) o un cable con la misma secuencia de hilos en ambos extremos (conexión 1:1)
• Medidor inteligente con un puerto HAN/P1 activado
• P1 Ultra Pro con LTE: tarjeta SIM activa y antena LTE externa
• Reduxi Controller en la misma red
• Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi

3 Conectar el dispositivo al medidor inteligente

3.1 Conexiones del dispositivo

Conexiones del P1 Ultra

Descripción en texto de esta imagen

Diagrama de las conexiones del P1 Ultra. Arriba: dibujo de contorno del dispositivo visto desde el lado de los conectores con las etiquetas PWR (puerto USB-C), RS485 con los terminales GND, A, B, 5V y P1 / HAN (toma RJ12). Debajo, un diagrama de conexión. Izquierda: Power Supply (icono de enchufe) conectado mediante una línea con flecha a PWR (USB-C). Centro: bloque de terminales RS485 con los terminales GND, A, B, 5VDC; las flechas de GND, A y B bajan hasta las etiquetas GND, RS485_B y RS485_A (5VDC tiene una línea corta sin flecha). Derecha: P1/HAN, RJ12 conectado mediante una línea etiquetada P1 (RJ12 - TTL) M-bus a un Smart Meter (icono de medidor).

3.2 P1 / HAN (RJ12)

Este conector de comunicación conecta el dispositivo al medidor inteligente. Conéctelo al puerto HAN/P1 activado del medidor inteligente con el cable RJ12 incluido.

Compruebe qué medidores inteligentes son compatibles:

3.3 M-Bus

El P1 Ultra y el P1 Ultra Pro se comunican con medidores inteligentes compatibles mediante M-Bus. Puede conectar M-Bus con:

• una conexión M-Bus de 2 hilos: pin 3 – M-Bus +, pin 4 – M-Bus –
• un conector RJ12
• un conector RJ45

Conecte los dos hilos M-Bus del medidor inteligente a los pines 3 y 4 del conector RJ12.

3.4 Conectar al medidor inteligente

4 Configurar el P1 Ultra

4.1 Conectar a una red Wi‑Fi

1

Alimentar el dispositivo

Conecte el dispositivo a la fuente de alimentación.

2

Conectarse a la red del dispositivo

En su teléfono u ordenador, busque la red Wi‑Fi P1WIFI y conéctese a ella.

3

Abrir la interfaz web

Abra un navegador web y vaya a http://p1wifi.local

4

Log in

Nombre de usuario: admin
Contraseña: impresa en la etiqueta del dispositivo.

Página de inicio de sesión del P1 Ultra

Descripción en texto de esta imagen

Captura de pantalla de la página de inicio de sesión de la interfaz web del P1 Ultra. Logotipo de Reduxi (un rayo y la palabra reduxi) con el texto P1 - ULTRA 2 debajo. Cuadro gris Sign-in con el encabezado Sign-in. Username: admin. Password: campo relleno, con los caracteres ocultos como puntos y un icono de ojo a la derecha. Botón oscuro Login.

5

Introducir las credenciales de Wi‑Fi

Introduzca las credenciales de su red Wi‑Fi local. Recomendamos asignar una dirección IP estática al dispositivo. Después, haga clic en Save en la esquina inferior derecha. El dispositivo se conecta a la red Wi‑Fi seleccionada y utiliza la dirección IP configurada.

Pestaña Network: SSID y contraseña de Wi‑Fi

Descripción en texto de esta imagen

Captura de pantalla de la interfaz web del P1 Ultra, pestaña Network. Pestañas superiores: Home, Network (seleccionada, oscura), Meter, Services, System. Sección Wi-Fi network con una insignia verde de estado Connected (barras de señal). Use static IP address: interruptor con la etiqueta No (desactivado). Wi-Fi SSID: campo de entrada, vacío, con un botón de búsqueda de Wi-Fi a su derecha, en un marco rojo. Password: campo de entrada, vacío, con un icono de ojo, en un marco rojo. Sección Wi-Fi Hotspot: Hotspot password: campo de entrada, vacío, con un icono de ojo. Texto de advertencia: This password will be used instead of the default password printed on the device. Botones en la parte inferior: botón oscuro de engranaje a la izquierda; botón oscuro de guardar (icono de disco) a la derecha, en un marco rojo.

4.2 Ajustes del medidor

En la pestaña Meter, configure:

• Country
• Meter type
• Meter name

Si el medidor inteligente tiene el cifrado activado, introduzca también los parámetros de cifrado necesarios.

Si el medidor utiliza transformadores de corriente (CT), haga clic en el icono de ajustes adicionales de la parte inferior. Allí se configuran las relaciones de CT y VT.

Pestaña Meter

Descripción en texto de esta imagen

Captura de pantalla de la pestaña Meter de la interfaz web del P1 Ultra. Encabezado Meter con una insignia roja Disconnected arriba a la derecha. Un marco rojo rodea los campos del formulario: Country: Slovenia (menú desplegable); Meter type: Iskraemeco AM550 (menú desplegable); Meter name: AM550 - Main meter; Meter message structure: Slovenia (menú desplegable); Meter cipher key (optional): vacío; Meter authentication key (optional): vacío. Debajo del marco: Baud rate: 38400 bits/s (atenuado); Data bits: 8; Stop bits: 1; Parity: None. Botones en la parte inferior: un botón oscuro con dos flechas a la izquierda, un botón oscuro de engranaje y un botón oscuro de guardar (icono de disco) a la derecha, marcado con un marco rojo.

4.3 Ajustes de servicios

En Modbus, seleccione una de las dos opciones de comunicación.

Opción 1: Modbus TCP/IP

Modbus TCP/IP

Descripción en texto de esta imagen

Captura de pantalla de la sección Modbus de los ajustes del P1 Ultra. Encabezado Modbus con una insignia azul Active arriba a la derecha. Enable: interruptor con la etiqueta Yes (activado). Un marco rojo rodea dos menús desplegables: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

Opción 2: Modbus RTU (RS485)

Modbus RTU (RS485)

Descripción en texto de esta imagen

Captura de pantalla de los ajustes Modbus del P1 Ultra, modo RTU. Enable: interruptor con la etiqueta Yes (activado). Modbus mode: RTU (menú desplegable, en un marco rojo); Modbus register structure: Reduxi (menú desplegable, en el mismo marco rojo). Un marco rojo independiente marca un botón oscuro de ajustes (icono de engranaje) a la derecha. Segunda fila: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 Conexión LTE (P1 Ultra Pro)

El P1 Ultra Pro admite además LTE con una tarjeta SIM y una antena LTE externa.

1

Insertar la tarjeta SIM

Inserte una tarjeta SIM activa en el P1 Ultra Pro.

Ranura de la tarjeta SIM

Descripción en texto de esta imagen

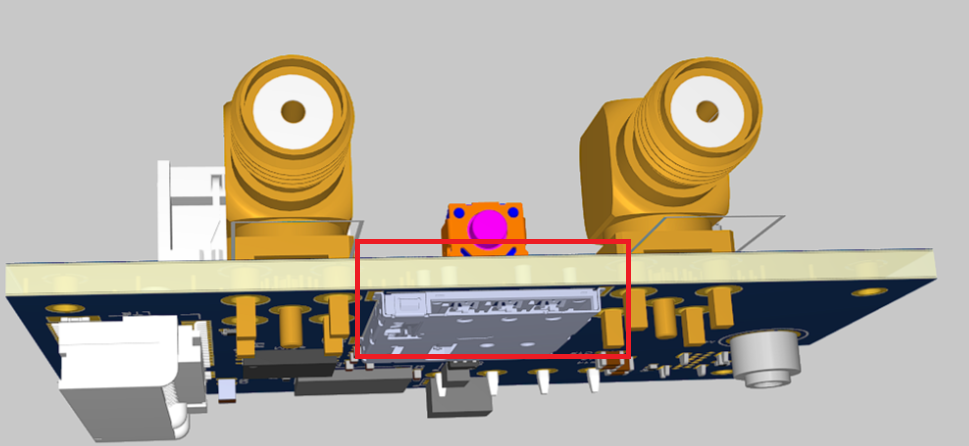

Render de la placa de circuito del P1 Ultra Pro visto de lado. Placa de borde beige con la parte inferior azul, dos conectores de antena dorados en posición vertical sobre la placa (izquierda y derecha), un pequeño componente rojo anaranjado con el centro rosa entre ellos, un conector blanco a la izquierda y un conector gris abajo a la izquierda, y pines dorados a lo largo de la parte inferior. Un rectángulo rojo marca la ranura de la tarjeta SIM, un componente metálico plano en la parte inferior de la placa, en el centro. No se ve ningún texto.

2

Conectar la antena

Conecte la antena LTE externa.

3

Activar la red móvil

Active Mobile network.

Ajustes de Mobile network

Descripción en texto de esta imagen

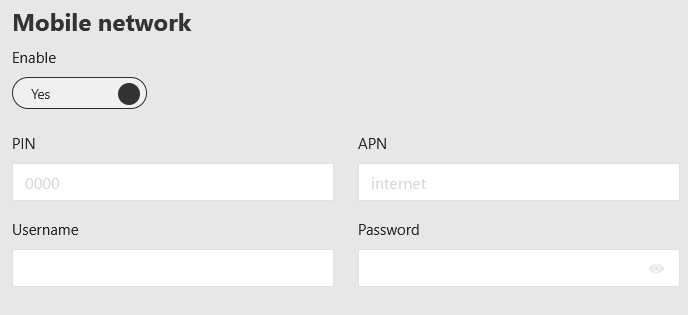

Captura de pantalla de los ajustes Mobile network del P1 Ultra Pro. Encabezado Mobile network. Enable: interruptor con la etiqueta Yes (activado). Campos: PIN: vacío, con un texto de ejemplo gris en el campo (el valor no se indica aquí); APN: vacío, con el texto de marcador gris internet; Username: vacío; Password: vacío, con un icono de ojo.

4

Introducir el APN

Introduzca los ajustes de APN que exija su operador móvil.

5

Introducir los datos de acceso

Si el operador lo exige, introduzca el nombre de usuario, la contraseña y el PIN de la SIM.

6

Guardar

Guarde la configuración y compruebe que la conexión LTE esté activa.

Los ajustes de APN necesarios dependen del operador móvil.

5 Iniciar sesión en la interfaz web de Reduxi

Puede abrir la interfaz web de Reduxi de dos formas:

Activar la conexión de túnel (paso 3)

Descripción en texto de esta imagen

Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.

Open configurator (paso 4)

Descripción en texto de esta imagen

Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.

Pantalla de inicio de sesión de Reduxi Controller

Descripción en texto de esta imagen

Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.

Interfaz web del controlador tras iniciar sesión

Descripción en texto de esta imagen

Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.

6 Añadir el P1 Ultra a Reduxi

Siga estos pasos para añadir un P1 Ultra nuevo o para editar uno existente.

6.1 Ajustes básicos

Inicie sesión en el Reduxi Configurator (véase ⁠Punto 5⁠) y haga clic en + Add device.

El botón Add device

Descripción en texto de esta imagen

Captura de pantalla del menú izquierdo del Reduxi Configurator bajo el logotipo de reduxi Configurator. Entradas del menú: Devices (desplegada, con un signo menos) que contiene el botón '+ Add device' (con contorno); Strategies (signo más); Utility Rate Plan; Settings (signo más). El lado derecho está en blanco.

Seleccione los ajustes básicos.

Ajustes básicos

Descripción en texto de esta imagen

Captura de pantalla del formulario Basic settings del Reduxi Configurator, recortada en el borde derecho. Campos: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Sección Include to strategy con una tabla cuyas filas visibles son Strategy (fila de encabezado) y Energy manager (las columnas de la derecha están cortadas). Botón Back abajo a la izquierda.

6.2 Ajustes de comunicación

En los ajustes del canal de comunicación, introduzca los parámetros que correspondan a su conexión con el medidor inteligente.

Ajustes de comunicación

Descripción en texto de esta imagen

Captura de pantalla pequeña del formulario Communication channel del Reduxi Configurator. El campo Connection * es un menú desplegable con el valor actual TCP/IP y una lista abierta con tres opciones: TCP/IP (resaltada), Local serial port, MQTT. Debajo de la lista se ve parcialmente (cortada) la etiqueta Port *.

Ejemplo para TCP/IP:

Ejemplo TCP/IP

Descripción en texto de esta imagen

Captura de pantalla del formulario Communication channel and device configuration del Reduxi Configurator (ejemplo TCP/IP). Campos: Connection *: TCP/IP (menú desplegable, enfocado con contorno azul); IP *: p1wifi.local, con un botón negro Scan for IP a la derecha; Port *: 502, con un botón negro Test port a la derecha; Extended IP recovery (icono de información): interruptor con la etiqueta Yes (activado); Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (negro, derecha).

Puede introducir p1wifi.local o la dirección IP que configuró en la interfaz web del P1 Ultra.

6.3 Probar la comunicación

Haga clic en Test communication, en la parte inferior del asistente. Lee una vez el P1 Ultra y no guarda nada. Si la prueba es correcta, haga clic en Done: solo Done crea el dispositivo.

El botón Test communication

Descripción en texto de esta imagen

Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.

El botón Done

Descripción en texto de esta imagen

Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.

Si la prueba falla, compruebe:

• la conexión del cable RJ12
• la conexión Wi‑Fi
• la dirección IP
• la estructura de mensajes
• la activación del puerto HAN en el medidor inteligente

7 Comprobar las lecturas

7.1 Last measurements

Una vez establecida la comunicación, compruebe los valores en Devices, en el Reduxi Configurator, como prueba adicional.

7.2 Activar el control por Reduxi

Para utilizar los datos del medidor en la estrategia de Reduxi, compruebe los ajustes del dispositivo en Devices, en el Reduxi Configurator.

Para lograr la máxima flexibilidad y reducir los costes de energía con precios y tarifas dinámicos, defina una estrategia como se describe en Estrategias para Reduxi Controller.

8 Indicadores LED y restablecimiento de fábrica

8.1 Indicadores LED

Los indicadores LED muestran el estado actual del dispositivo:

8.2 Restablecimiento de fábrica

Recomendamos restablecer los valores de fábrica:

• cuando sustituya el medidor inteligente
• cuando cambie el lugar de instalación
• cuando tenga problemas de conexión
• antes de volver a configurar el dispositivo

9 Solución de problemas

Si la comunicación no funciona, revise los puntos siguientes.

9.1 Conexión con el medidor inteligente

• El puerto HAN/P1 debe estar activado.
• El cable RJ12 debe estar bien conectado.
• El cable debe tener un cableado 1:1.

9.2 Acceso al convertidor

Intente abrir http://p1wifi.local o la dirección IP del convertidor.

9.3 Red local

• El convertidor debe estar en la misma red que Reduxi Controller.
• Compruebe la intensidad de la señal Wi‑Fi.

9.4 Configuración

Compruebe:

• la dirección IP del convertidor
• la estructura de mensajes
• el modelo de medidor inteligente seleccionado

9.5 Restablecimiento de fábrica

Si estos pasos no resuelven el problema, realice un restablecimiento de fábrica (véase ⁠Punto 8⁠) y vuelva a configurar el dispositivo.
