1. Descripción del dispositivo
El dispositivo recopila datos del medidor inteligente y convierte la comunicación del medidor en comunicación TCP/IP, que luego se reenvía al controlador Reduxi.
El P1 Ultra Pro también admite conectividad LTE a través de una tarjeta SIM y una antena LTE externa. Para la configuración LTE, consulte la Sección 4.3.
La interfaz y el protocolo de comunicación admitidos dependen del modelo específico del medidor inteligente y del país.
Interfaces de medidor y protocolos de comunicación compatibles
Interfaces de medidor:
- P1 / HAN / I1
- TTL (P1) a través de RJ12
- M-Bus a través de conexión de 2 cables, RJ12 o RJ45
- RS485 mediante conexión de 2 hilos
Protocolos de comunicación:
- DSMR (IEC 62056-21)
- DSLM/DSLM Push
Consulte la sección Medidores de Energía para ver qué modelos de medidores inteligentes se admiten.
2. Conexiones del dispositivo
RS485 se utiliza para conectar dispositivos adicionales y no es necesario para el funcionamiento básico del P1 Ultra

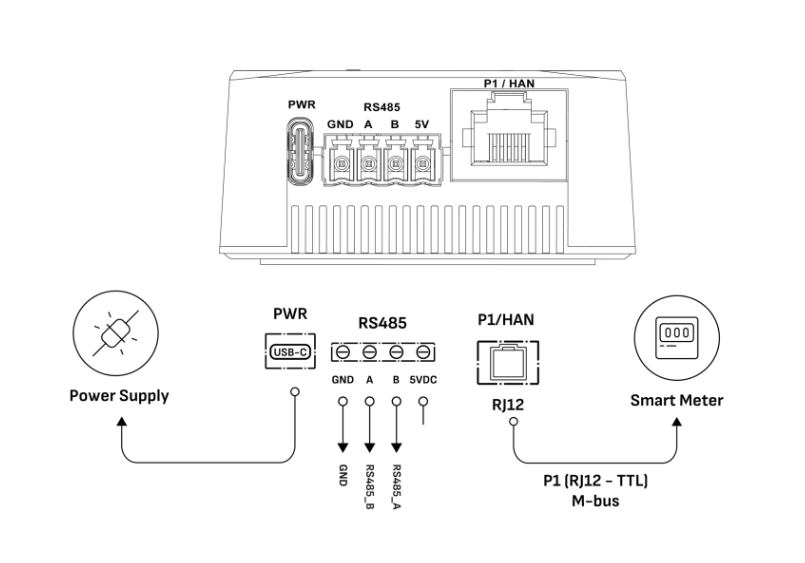

2.1 P1 / HAN (RJ12)
Conector de comunicación utilizado para conectar el dispositivo al medidor inteligente.
Conéctelo al puerto HAN/P1 activado del medidor inteligente usando el cable RJ12 suministrado.
Consulte la sección Medidores de Energía para ver qué dispositivos se admiten. https://support.reduxi.eu/hc/articles/13569263439249-List-of-supported-devices
El P1 Ultra / Ultra Pro admite la comunicación con medidores inteligentes compatibles a través de M-Bus.
M-Bus se puede conectar usando:
- Conexión M-Bus de 2 hilos,
Pin 3 – M-Bus +
Pin 4 – M-Bus - - Conector RJ12,
- Conector RJ45.
Conecte los dos cables M-Bus del medidor inteligente a los pines 3 y 4 del conector RJ12.
Importante: La conexión M-Bus y la asignación de pines en el medidor inteligente pueden diferir según el modelo del medidor. Consulte siempre la documentación del fabricante del medidor antes de realizar la conexión.
3. Conexión al medidor inteligente
- El puerto HAN/P1 del medidor inteligente debe estar activado.
- Conecte el cable RJ12 entre el medidor inteligente y el Reduxi P1 Ultra.
- Utilice el cable suministrado o un cable con la misma secuencia de hilos en ambos extremos (conexión 1:1).
- Después de conectar el dispositivo, el LED de encendido verde debería iluminarse.
Nota
Para algunos medidores inteligentes, la activación del puerto HAN debe solicitarse al operador del sistema de distribución eléctrica.
4. Conexión a una red Wi-Fi
Paso 1
Conecte el dispositivo a la fuente de alimentación.
Paso 2
En su teléfono o computadora, busque la siguiente red Wi-Fi:
P1WIFI
Conéctese a esta red.
Paso 3
Abra un navegador web y navegue a:
Paso 4

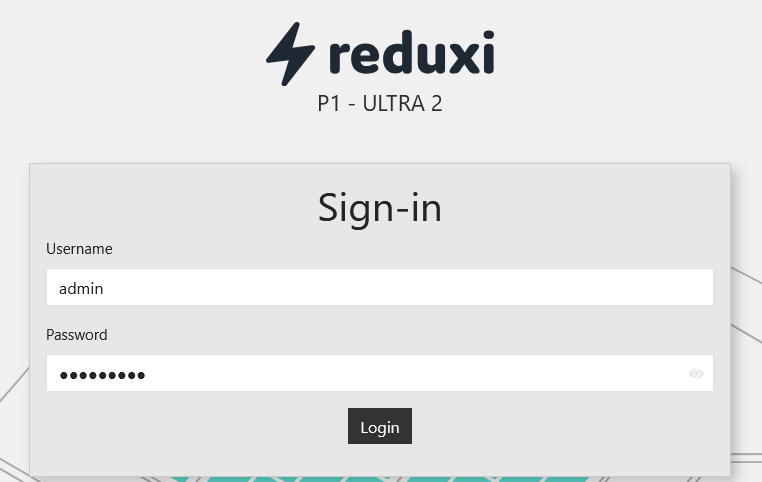

Iniciar sesión:
Nombre de usuario: admin
Contraseña: La contraseña se encuentra en la etiqueta del dispositivo. Paso 5

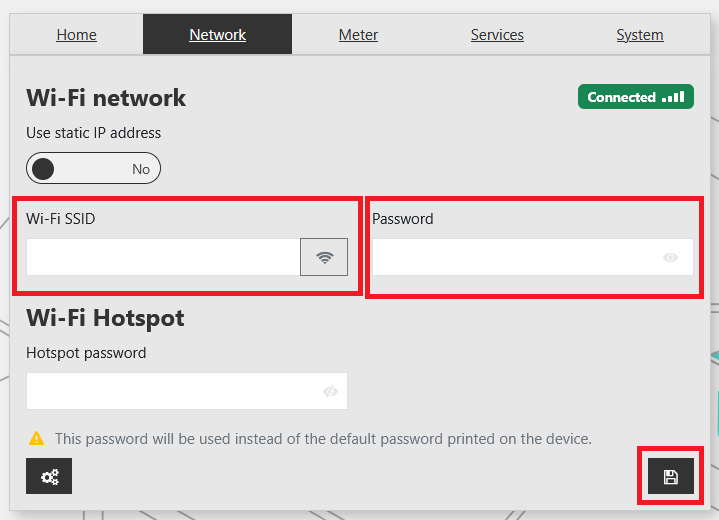

Introduzca las credenciales de su red Wi-Fi local.
Recomendamos configurar una dirección IP estática.
Paso 5
Introduzca las credenciales de su red Wi-Fi local.
Recomendamos asignar una dirección IP estática al dispositivo.
Finalmente, haga clic en "Guardar" en la esquina inferior derecha.
El dispositivo se conectará entonces a la red Wi-Fi seleccionada y utilizará la dirección IP configurada.
4.1 Configuración del medidor

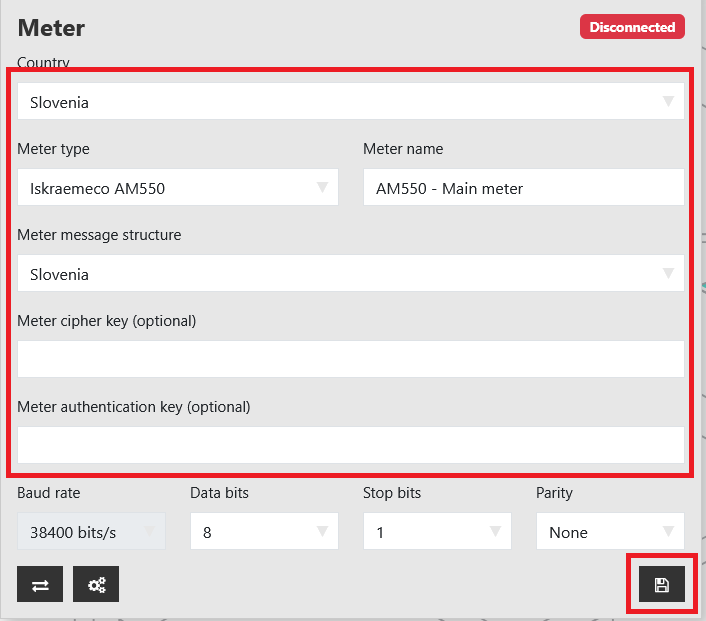

En la pestaña Medidor, configure los siguientes ajustes:
- País
- Tipo de medidor
- Nombre del medidor
Si el cifrado está activado en el medidor inteligente, introduzca también los parámetros de cifrado necesarios.
Si el medidor utiliza transformadores de corriente (CT), haga clic en el icono de configuración adicional en la parte inferior para configurar las relaciones CT y VT.
4.2 Configuración de servicios
En Modbus, seleccione una de las siguientes opciones de comunicación.
Opción 1: Modbus TCP/IP
Opción 2: Modbus RTU (RS485)
4.3 Conexión LTE – P1 Ultra Pro
El P1 Ultra Pro también admite conectividad LTE utilizando una tarjeta SIM y una antena LTE externa.
- Inserte una tarjeta SIM activa en el P1 Ultra Pro.
- Conecte la antena LTE externa.
- Seleccione LTE como conexión de red.
- Introduzca la configuración APN requerida por el operador móvil.
- Si lo requiere el operador, introduzca el nombre de usuario, la contraseña y el PIN de la SIM.
- Guarde la configuración y verifique que la conexión LTE esté activa.
La configuración APN requerida depende del operador móvil.
5. Inicio de sesión / Añadir un nuevo dispositivo
-
¿Cómo iniciar sesión en Reduxi Configurator a través del navegador? – Español
Inicie sesión en la interfaz web de Reduxi Configurator y haga clic en el botón "Añadir dispositivo".

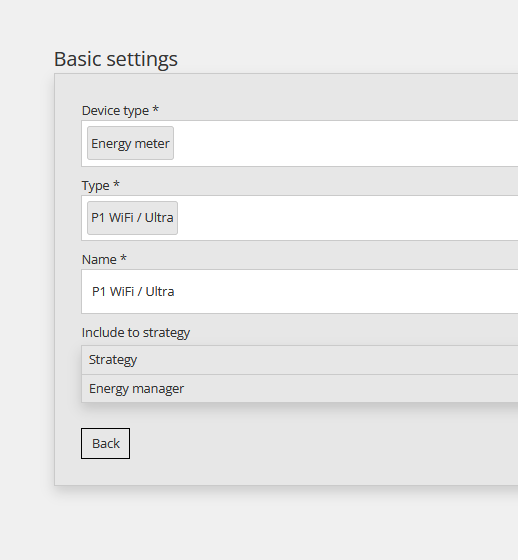

2. Seleccione la configuración básica.
6. Configuración de comunicación
En la configuración del canal de comunicación, introduzca los parámetros según su conexión al medidor inteligente.

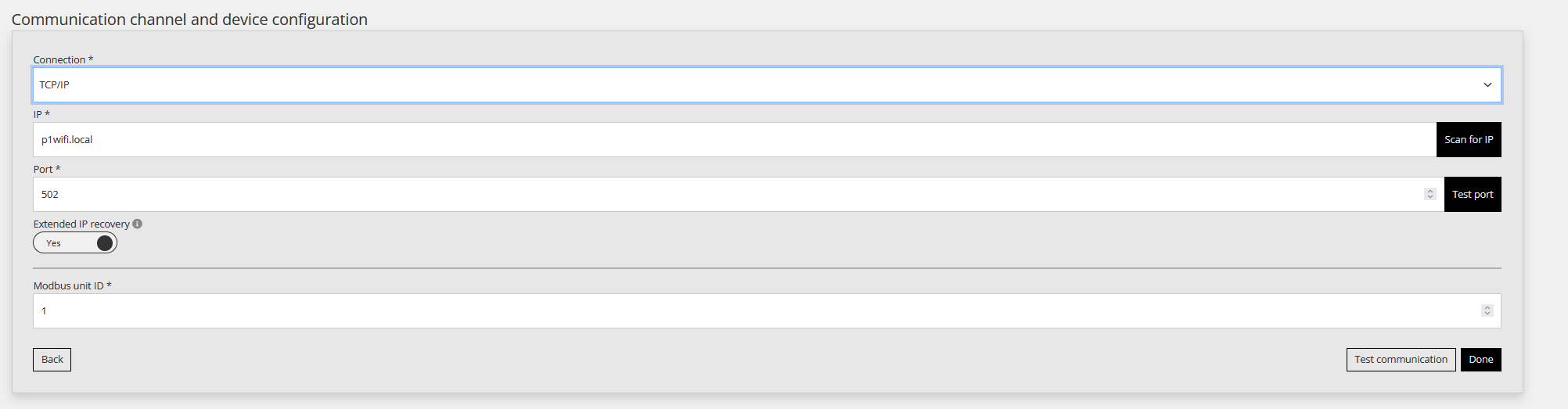

Ejemplo de TCP IP:
Puede introducir p1wifi.local o la dirección IP configurada en la interfaz P1 WIFI Ultra.
7. Prueba de comunicación
Después de completar la configuración, haga clic en:

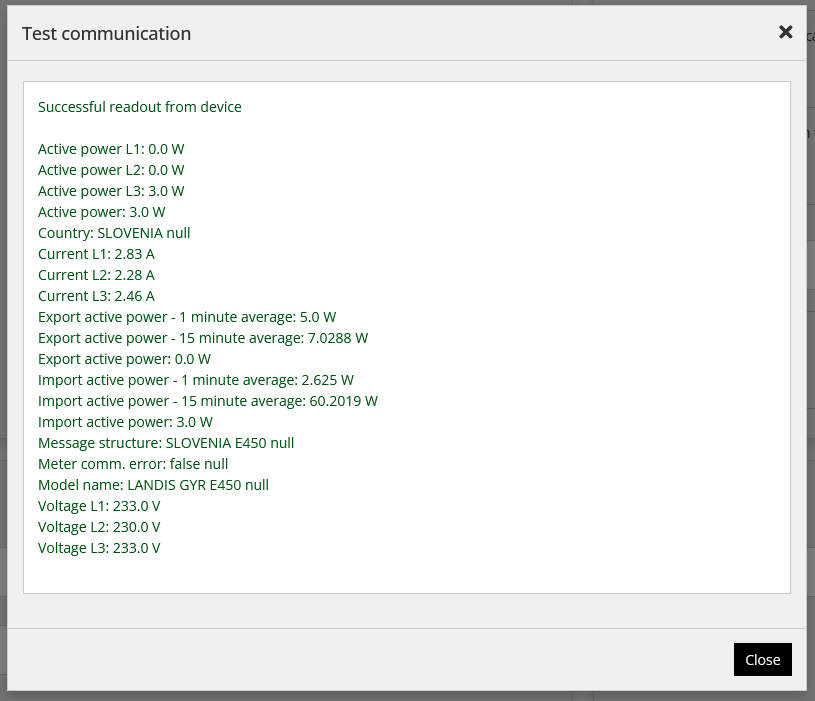

Comunicación exitosa
Ejemplo de comunicación exitosa:
Comunicación fallida
Ejemplo de comunicación fallida:
En este caso, compruebe lo siguiente:
- Conexión del cable RJ12,
- Conexión Wi-Fi,
- Dirección IP,
- Estructura del mensaje,
- Activación del puerto HAN en el medidor inteligente.
8. Indicadores LED
Los indicadores LED muestran el estado actual del dispositivo:
- Verde – Encendido: El dispositivo está alimentado.
- Azul – Parpadeando: El dispositivo está conectado a Wi-Fi pero no está recibiendo ni transmitiendo datos actualmente.
- Púrpura – Parpadeando: El dispositivo está conectado a Wi-Fi y está transmitiendo datos correctamente.
- Rojo – Encendido o parpadeando: El dispositivo no está conectado a Wi-Fi.
9. Restablecimiento de fábrica
Se recomienda un restablecimiento de fábrica:
- al reemplazar el medidor inteligente,
- al cambiar la ubicación de instalación,
- al experimentar problemas de conexión,
- antes de reconfigurar el dispositivo.
Procedimiento
- Conecte el dispositivo a la fuente de alimentación.
- Mantenga pulsado el botón RESET durante aproximadamente 10 segundos.
- Espere hasta que el LED rojo se encienda.
- Suelte el botón RESET.
- El dispositivo volverá a su configuración de fábrica.
10. Solución de problemas
Si la comunicación no funciona:
Compruebe la conexión al medidor inteligente
- El puerto HAN/P1 debe estar activado.
- El cable RJ12 debe estar conectado correctamente.
- El cable debe utilizar una configuración de cableado 1:1.
Comprobar el acceso al convertidor
Intente abrir:
o la dirección IP del convertidor.
Compruebe la red local
- El convertidor debe estar conectado a la misma red que el controlador Reduxi.
- Compruebe la intensidad de la señal Wi-Fi.
Compruebe la configuración
Compruebe lo siguiente:
- dirección IP del convertidor,
- Estructura del mensaje,
- modelo de medidor inteligente seleccionado.
Realizar un restablecimiento de fábrica
Si los pasos anteriores no resuelven el problema, realice un restablecimiento de fábrica y vuelva a configurar el dispositivo.
11. Nota importante
Algunos medidores inteligentes admiten varios tipos de comunicación HAN/P1.
Si experimenta problemas de comunicación, compruebe lo siguiente:
- si el puerto HAN está activado,
- qué protocolo de comunicación utiliza el medidor inteligente,
- si se selecciona el modelo de medidor inteligente correcto en el Reduxi Configurator.
