Cómo conectar my-PV AC•THOR, AC•THOR 9s y AC ELWA 2 con Reduxi Controller
Integre los controladores de potencia y las resistencias calefactoras de my-PV en Reduxi Controller mediante Modbus TCP, para que el excedente fotovoltaico vaya automáticamente al agua caliente y a la calefacción.

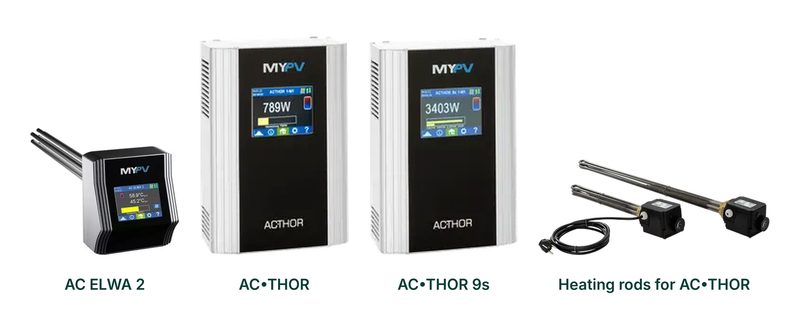

Descripción en texto de esta imagen
Collage de fotos sobre fondo blanco de cuatro productos my-PV, de izquierda a derecha, cada uno con una etiqueta verde oscuro debajo. AC ELWA 2: un pequeño dispositivo negro con frontal plateado y pantalla en color, con una resistencia calefactora que sobresale a su izquierda. AC•THOR: una unidad de pared alta, blanca y plateada, con frontal negro, logotipo MYPV, pantalla en color que muestra 789W y el nombre ACTHOR impreso debajo de la pantalla. AC•THOR 9s: el mismo tipo de unidad con la pantalla mostrando 3403W. Resistencias calefactoras para AC•THOR: dos varillas metálicas largas con cajas de conexión negras, una de ellas con un cable negro.
1 Documentación técnica
Antes de la puesta en servicio, lea las instrucciones de instalación suministradas con el dispositivo y el manual de uso actual de my-PV:
2 Equipo necesario
- Reduxi Controller – Stand Alone o carril DIN
- Medición de red en el punto de conexión a la red: si hay un inversor fotovoltaico conectado a Reduxi y su medidor inteligente se lee a través del inversor, no se necesita ningún medidor adicional. Si el dispositivo my-PV es el único dispositivo en Reduxi Controller, instale un medidor de energía o un medidor inteligente; consulte la lista de dispositivos compatibles
- my-PV AC•THOR, AC•THOR 9s o AC ELWA 2 con el firmware más reciente
- Conexión de red (LAN o Wi‑Fi): el dispositivo my-PV y Reduxi Controller en la misma red, conectados mediante un router
- Portátil, tableta o smartphone con acceso a internet
3 Descripción del sistema

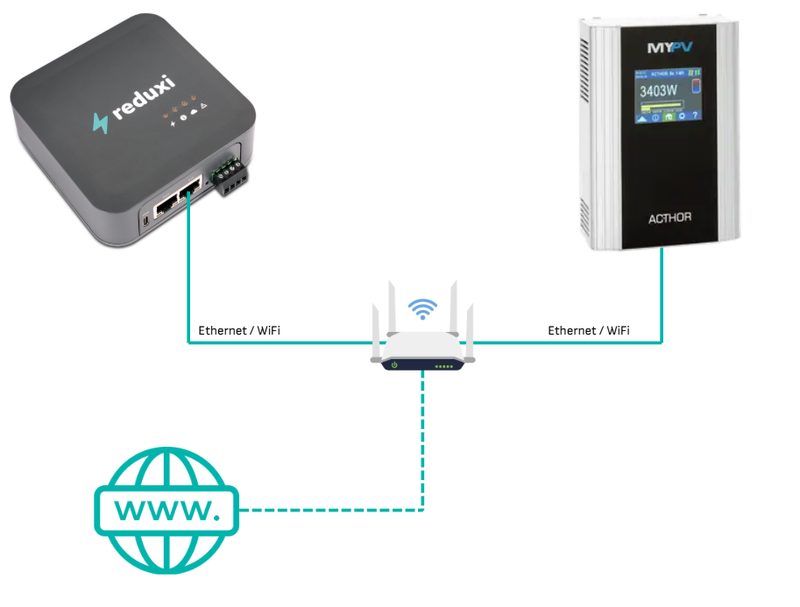

El AC•THOR o el AC ELWA 2 y Reduxi Controller están conectados a la misma red mediante un router. A través de esta red, Reduxi Controller indica al dispositivo my-PV, mediante Modbus TCP, cuánta potencia debe consumir, por ejemplo el excedente fotovoltaico actual.

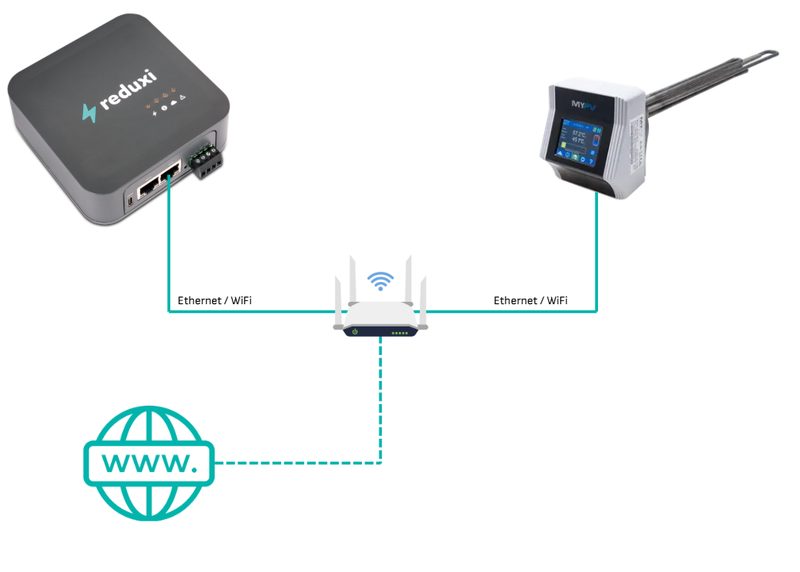

Descripción en texto de esta imagen
Diagrama sobre fondo blanco. Arriba a la izquierda: una caja gris oscuro de Reduxi Controller con el logotipo de reduxi, dos puertos Ethernet y un conector de terminales verde en su lado derecho. Arriba a la derecha: una unidad my-PV ACTHOR con el logotipo MYPV y una pantalla que muestra 3403W. En el centro: un router blanco con antenas y un símbolo de Wi-Fi. Abajo a la izquierda: un icono de globo terráqueo turquesa con el texto www. Conexiones: una línea turquesa continua desde Reduxi Controller hasta el router, con la etiqueta Ethernet / WiFi; una línea turquesa continua desde la unidad ACTHOR hasta el router, con la etiqueta Ethernet / WiFi; una línea turquesa discontinua desde el router hasta el globo www (internet).
Descripción en texto de esta imagen
Diagrama sobre fondo blanco. Arriba a la izquierda: una caja gris oscuro de Reduxi Controller con el logotipo de reduxi, dos puertos Ethernet y un conector de terminales verde en su lado derecho. Arriba a la derecha: una unidad my-PV AC ELWA 2 con el logotipo MYPV, una pantalla en color y una resistencia calefactora metálica que se extiende hacia la parte superior derecha. En el centro: un router blanco con antenas y un símbolo de Wi-Fi. Abajo a la izquierda: un icono de globo terráqueo turquesa con el texto www. Conexiones: una línea turquesa continua desde Reduxi Controller hasta el router, con la etiqueta Ethernet / WiFi; una línea turquesa continua desde la unidad AC ELWA 2 hasta el router, con la etiqueta Ethernet / WiFi; una línea turquesa discontinua desde el router hasta el globo www (internet).

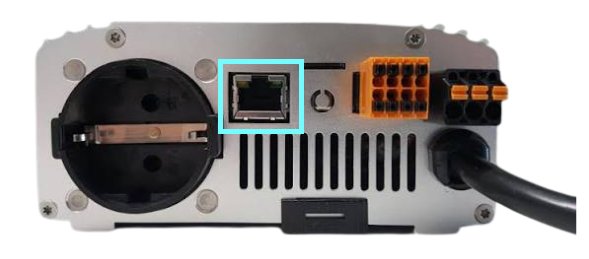

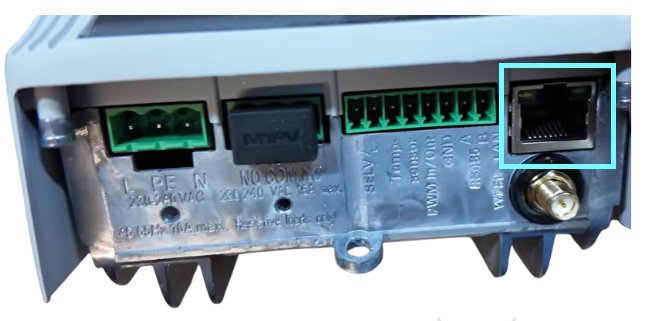

Conecte el dispositivo my-PV al router con un cable de red o mediante Wi‑Fi. El puerto LAN (marcado) está en la parte inferior del dispositivo:
Descripción en texto de esta imagen
Foto de la parte inferior de un dispositivo metálico gris claro. Un recuadro cian (azul claro) resalta el puerto de red RJ45 (LAN) en la parte central superior. A su izquierda: una toma redonda con un contacto empotrado (se ve la pinza de puesta a tierra). A la derecha del puerto LAN: una pequeña abertura redonda, un bloque de terminales naranja de conexión rápida con varias aberturas y un conector enchufable negro con piezas naranjas. Un cable negro grueso sale del dispositivo por el lado derecho. Unas ranuras de ventilación recorren la parte central inferior. En la zona visible no hay ningún texto impreso.

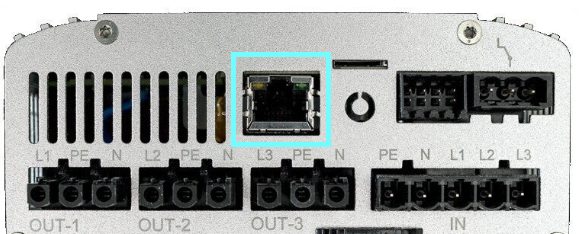

Descripción en texto de esta imagen
Foto del lado de conectores de la parte inferior de un dispositivo gris claro. Un recuadro cian (azul claro) resalta un puerto de red RJ45 (LAN) en la parte central superior. A la izquierda: ranuras de ventilación. A la derecha del puerto LAN: un botón o abertura redonda y dos conectores enchufables negros en la parte superior. Fila inferior de terminales negros de tornillo/enchufables con etiquetas impresas: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) e IN (PE, N, L1, L2, L3). Se ve una pequeña ranura encima de la zona del puerto LAN, a su derecha.
Descripción en texto de esta imagen
Foto de la zona de terminales de la parte inferior de un dispositivo gris con un recuadro cian (azul claro) alrededor del puerto de red RJ45 (LAN) a la derecha. Debajo del puerto hay un conector de antena dorado de tipo SMA. De izquierda a derecha: un conector verde de 3 polos marcado L, PE, N y 230/240 VAC; una tapa negra con un logotipo MYPV sobre un conector marcado NO COMM y 230/240 VAC con una corriente máxima nominal; un conector verde de 8 polos con etiquetas giradas en la placa metálica, entre ellas Temp-sensor, PWM In/Out, GND, RS485 A y B, WiFi LAN.
4 Configurar el dispositivo my-PV
Prepare primero el dispositivo my-PV. Después continúe con el Punto 5.
4.1 Definir el tipo de control como "Modbus TCP"
Las fotos muestran un AC•THOR 9s con el idioma de la pantalla configurado en alemán; los elementos del menú están en el mismo lugar en otros idiomas.
Modbus TCP. La entrada seleccionada aparece resaltada en verde.

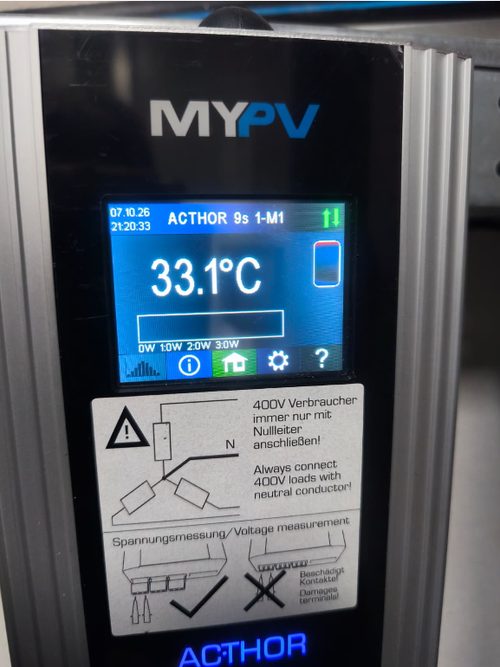

Descripción en texto de esta imagen
Foto del panel frontal de un dispositivo my-PV con el logotipo MYPV en la parte superior y el logotipo AC THOR en la parte inferior. La pantalla en color muestra la pantalla de inicio: fecha y hora 07.10.26 21:20:33, nombre del dispositivo ACTHOR 9s 1-M1, flechas verdes arriba/abajo, una temperatura grande 33.1°C, un símbolo de depósito a la derecha, una barra de potencia con escala 0W 1.0W 2.0W 3.0W. Barra de iconos inferior: barras de señal, icono de información, icono de casa (resaltado en verde, pantalla de inicio), icono de engranaje, signo de interrogación. Debajo de la pantalla, una etiqueta blanca con un triángulo de advertencia y un esquema de conexión dice: 400V Verbraucher immer nur mit Nullleiter anschließen! [Conecte siempre las cargas de 400V únicamente con el conductor neutro] y Always connect 400V loads with neutral conductor!, y Spannungsmessung/Voltage measurement con un esquema de terminal correcto marcado con una marca de verificación y uno incorrecto tachado (Beschädigt Kontakte / Damaged terminals).

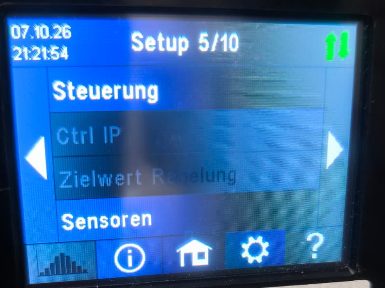

Descripción en texto de esta imagen
Foto de la pantalla en color de un dispositivo, fondo azul, texto blanco. Barra superior: fecha y hora 07.10.26 21:21:54, título Setup 5/10, flechas verdes arriba/abajo. Menú en alemán: Steuerung [Control] (resaltado, blanco brillante), Ctrl IP (atenuado), Zielwert Regelung [control por valor objetivo] (atenuado, parcialmente oculto por un reflejo), Sensoren [sensores] (blanco brillante). Flecha blanca en los lados izquierdo y derecho. Barra de iconos inferior: barras de señal (atenuadas), icono de información, icono de casa, icono de engranaje (resaltado, azul más claro), signo de interrogación. El borde derecho de la imagen es blanco.

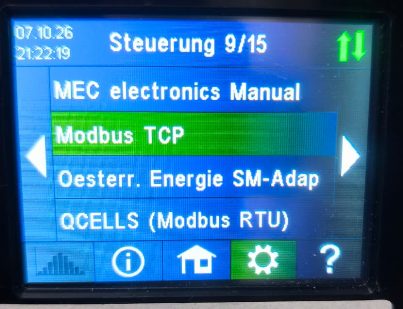

Descripción en texto de esta imagen
Foto de la pantalla en color de un dispositivo, fondo azul, texto blanco. Barra superior: fecha y hora 07.10.26 21:22:19, título Steuerung 9/15 [Control 9/15], flechas verdes arriba/abajo. Lista del menú: MEC electronics Manual; Modbus TCP (resaltado con una barra verde, seleccionado); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Flecha blanca en los lados izquierdo y derecho. Barra de iconos inferior: barras de señal (atenuadas), icono de información, icono de casa, icono de engranaje (resaltado en verde), signo de interrogación. El borde derecho de la imagen es blanco.
4.2 Asignar una dirección IP fija
La dirección IP del AC•THOR o del AC ELWA 2 debe ser estática. De lo contrario, Reduxi Controller pierde la conexión en cuanto el router asigna una nueva dirección. Hay dos formas de hacerlo:
- Recomendado: reserva DHCP en el router: deje el dispositivo my-PV en DHCP y reserve su dirección IP actual en el router.
- IP estática en el dispositivo: en la pantalla, vaya a Setup 3/10, ajuste IP DHCP/statisch en estático e introduzca IP Adresse (dirección IP), Subnetz Maske (máscara de subred) y Gateway Adresse (dirección de la puerta de enlace). Elija una dirección fuera del rango DHCP del router.

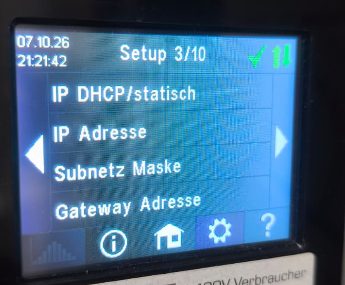

Descripción en texto de esta imagen
Foto de la pequeña pantalla en color de un dispositivo con fondo azul y texto blanco. Barra superior: fecha y hora 07.10.26 21:21:42, título Setup 3/10, una marca de verificación verde y flechas verdes arriba/abajo. Líneas de menú en alemán: IP DHCP/statisch [IP DHCP/estática], IP Adresse [dirección IP], Subnetz Maske [máscara de subred], Gateway Adresse [dirección de la puerta de enlace]. Una flecha blanca apunta a la izquierda en el lado izquierdo y otra a la derecha en el lado derecho. Barra de iconos inferior: barras de señal (atenuadas), icono de información, icono de casa, icono de engranaje, signo de interrogación. La parte inferior de la etiqueta situada debajo de la pantalla es parcialmente visible y dice 400V Verbraucher. La parte derecha de la imagen es blanca.
5 Iniciar sesión en la interfaz web de Reduxi
Puede abrir la interfaz web de Reduxi de dos formas:
reduxi.local
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://reduxi.local.La dirección IP del controlador figura en la lista de dispositivos de su router o en la Reduxi app, en Reduxi devices.
admin · Contraseña: admin (valor de fábrica)
Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
6 Añadir el dispositivo my-PV a Reduxi
6.1 Ajustes básicos
HVACType:
myPVName: cualquier nombre, p. ej.
myPV AC Thor 9sInclude to strategy: marque Regulated devices en la estrategia que deba controlar el dispositivo my-PV.
Confirme con Next.
Descripción en texto de esta imagen
Captura de pantalla del menú de navegación izquierdo del Reduxi Configurator (logotipo reduxi Configurator en la parte superior). La sección Devices (desplegada, signo menos) muestra dos iconos de dispositivo: un icono de coche y un icono de torre eléctrica. Debajo, la entrada + Add device está resaltada con un recuadro cian. Otras entradas del menú: Strategies (signo más), Utility Rate Plan, Settings (signo más).

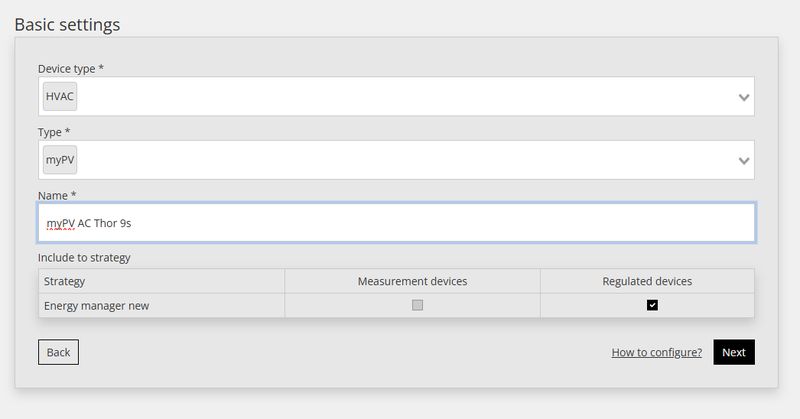

Descripción en texto de esta imagen
Captura de pantalla del paso del asistente del Reduxi Configurator titulado Basic settings. Device type *: HVAC (menú desplegable). Type *: myPV (menú desplegable). Name *: myPV AC Thor 9s (campo activo, contorno azul). Sección Include to strategy: tabla con las columnas Strategy, Measurement devices, Regulated devices. Una fila: Strategy: Energy manager new; Measurement devices: casilla sin marcar (atenuada); Regulated devices: casilla marcada. Botones: Back (con contorno, izquierda), enlace How to configure? y Next (negro, derecha).
6.2 Ajustes de comunicación
En la ventana siguiente, introduzca los ajustes de IP. El puerto y el Modbus unit ID se rellenan automáticamente.
| Parámetro | Valor |
|---|---|
| Conexión |
TCP/IP
|
| IP | Dirección IP del dispositivo my-PV (fija, véase Punto 4.2) |
| Puerto |
502 (se rellena automáticamente)
|
| Extended IP recovery |
Yes
|
| Modbus unit ID |
1 (se rellena automáticamente)
|

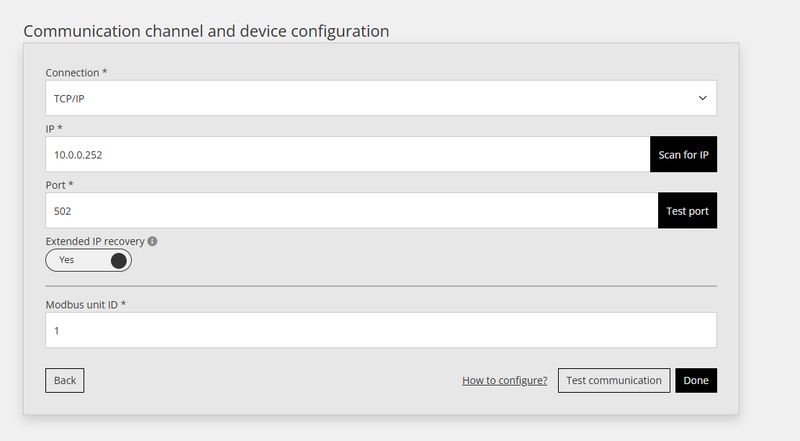

Descripción en texto de esta imagen
Captura de pantalla del formulario del Reduxi Configurator titulado Communication channel and device configuration. Connection *: TCP/IP (menú desplegable). IP *: 10.0.0.252, con el botón negro Scan for IP. Port *: 502, con el botón negro Test port. Extended IP recovery (icono de información): interruptor en Yes. Modbus unit ID *: 1. Botones en la parte inferior: Back (con contorno, izquierda), enlace How to configure?, Test communication (con contorno) y Done (negro).
502 es accesible.
6.3 Probar la comunicación
Haga clic en Test communication para comprobar si Reduxi Controller puede leer datos del dispositivo my-PV.
Descripción en texto de esta imagen
Captura de pantalla del cuadro de diálogo Test communication del Reduxi Configurator (X de cierre arriba a la derecha) sobre una página atenuada. Mensaje en texto verde: Successful readout from device. Valores listados: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Botón: Close (negro, abajo a la derecha).
502), la dirección IP y el tipo de control Modbus TCP en el dispositivo my-PV. Después repita la prueba. Si el ping del resultado es correcto, la conexión de red funciona y la causa es el puerto o el ajuste de Modbus en el dispositivo my-PV. Véase también Problemas frecuentes.
Descripción en texto de esta imagen
Captura de pantalla del cuadro de diálogo Test communication del Reduxi Configurator (X de cierre arriba a la derecha) sobre una página atenuada. Primer recuadro con texto rojo: Unable to communicate with device. Segundo recuadro con texto rojo: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Botón: Close (negro). Detrás del cuadro de diálogo se ven parcialmente los botones Back, How to configure y Test communication.
7 Comprobar las lecturas y activar el control
7.1 Comprobar las lecturas
En la interfaz web de Reduxi, abra Devices → [nombre del dispositivo my-PV] → Last measurement.

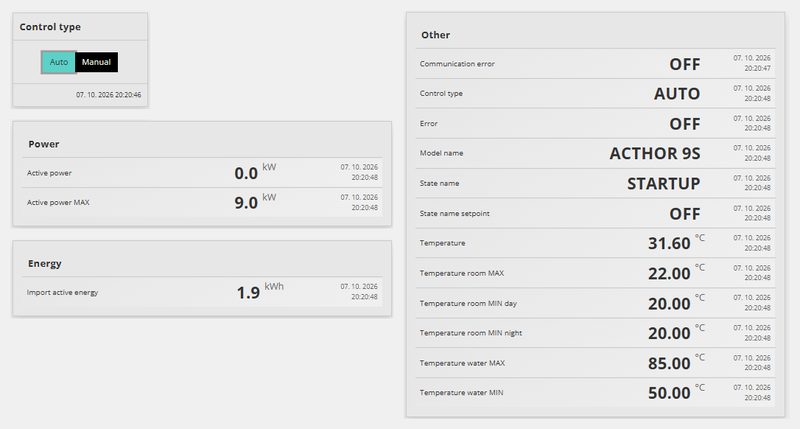

Descripción en texto de esta imagen
Captura de pantalla de la página de lecturas del dispositivo my-PV. Columna izquierda: tarjeta Control type con el conmutador Auto (seleccionado, turquesa) y Manual (negro), marca de tiempo 07. 10. 2026 20:20:46. Tarjeta Power: Active power 0.0 kW; Active power MAX 9.0 kW. Tarjeta Energy: Import active energy 1.9 kWh. Tarjeta derecha Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Cada valor lleva una marca de tiempo de 07. 10. 2026 en torno a las 20:20:48.
| Qué se ve | Significado |
|---|---|
| Communication error OFF, se leen los valores | La comunicación funciona. |
| Communication error ON, todos los valores son 0 | No hay comunicación: los ajustes no coinciden. Revise el Punto 4 y el Punto 6.2, o consulte Problemas frecuentes. |
7.2 Activar el control por Reduxi
En el cuadro Control type de la vista del dispositivo, seleccione Auto. Solo entonces las órdenes de la estrategia de Reduxi llegan al dispositivo my-PV. Con Manual, la estrategia no controla el dispositivo.
Siguiente paso: elegir y configurar la estrategia; véase Estrategias para Reduxi Controller en Artículos relacionados.
✓ Resumen
Preparación (Puntos 1–3): Tenga a mano el manual de my-PV, un Reduxi Controller, la medición de red (medidor inteligente del inversor fotovoltaico o un medidor independiente) y un my-PV AC•THOR, AC•THOR 9s o AC ELWA 2. El dispositivo my-PV y el controlador están en la misma red mediante un router.
Dispositivo my-PV (Punto 4): Defina el tipo de control como Modbus TCP en la pantalla (o en la interfaz web de my-PV) y reserve una dirección IP fija en el router.
Añadir a Reduxi (Puntos 5–6): Abra la interfaz web de Reduxi mediante la app (túnel) o un navegador, añada el device type HVAC / type myPV, introduzca la IP (puerto 502, Modbus unit ID 1) y ejecute la prueba de comunicación.
Puesta en marcha (Punto 7): Compruebe la última medición (communication error OFF), defina el control type como Auto y configure la estrategia. La medición de red (medidor inteligente del inversor fotovoltaico o un medidor independiente) debe estar ya configurada.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| La prueba falla con "Unable to communicate … on port 501", el ping es correcto |
La red funciona, pero el puerto es incorrecto o Modbus TCP no está activo. Defina el puerto 502 y compruebe que el tipo de control del dispositivo my-PV es Modbus TCP.
|
| La prueba falla, el ping no es correcto | No se puede acceder al dispositivo my-PV: compruebe la dirección IP y que el dispositivo y el controlador estén en la misma red. |
| La conexión funcionaba y se interrumpió | Probablemente el dispositivo my-PV haya recibido una nueva dirección IP del router. Reserve una IP fija en el router e introdúzcala en la interfaz web de Reduxi. |
| Se muestran las lecturas, pero el dispositivo no sigue la estrategia |
Defina el control type como Auto y compruebe que Regulated devices está marcado para la estrategia, que hay una estrategia activa y que la medición de red proporciona valores.
|
| El dispositivo my-PV recibe consignas contradictorias | Asegúrese de que el dispositivo no esté controlado además directamente por un inversor o un sistema de baterías: solo Reduxi Controller define la potencia. |
No se puede abrir el controlador mediante reduxi.local
|
Introduzca en su lugar la dirección IP del controlador (lista de dispositivos del router o Reduxi app → Reduxi devices), o use la conexión de túnel de la Reduxi app. |
