Cómo conectar Fronius Wattpilot (OCPP) con Reduxi Controller
Conecte la wallbox Fronius Wattpilot a Reduxi Controller mediante OCPP 1.6J, de modo que el Controller pueda supervisar y controlar la carga con excedente fotovoltaico y gestión de carga.
Descripción en texto de esta imagen

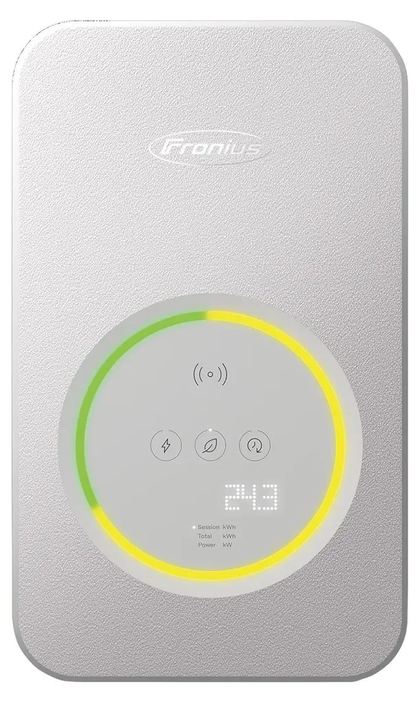

Foto de producto de una unidad de pared Fronius Wattpilot sobre fondo blanco: una carcasa rectangular gris claro de esquinas redondeadas y superficie texturizada. El logotipo de Fronius está cerca de la parte superior. En la parte inferior hay un panel redondo con un anillo luminoso verde arriba a la izquierda y amarillo a la derecha y abajo. Dentro del anillo: un símbolo inalámbrico, tres iconos redondos (rayo, hoja, indicador), una pantalla de matriz de puntos que muestra 243 y tres diminutas líneas de texto, Session kWh, Total kWh, Power kW.
Descripción en texto de esta imagen

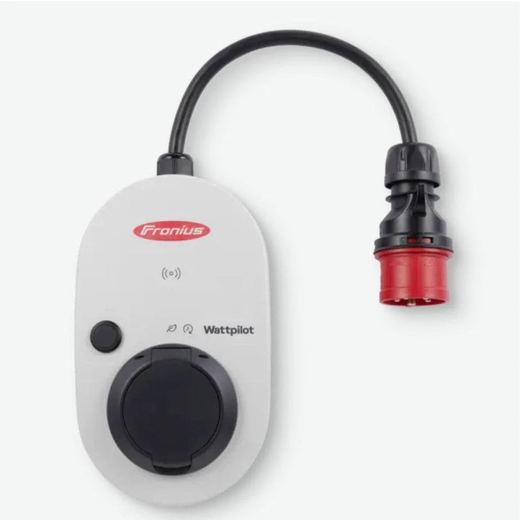

Foto de producto de un Fronius Wattpilot sobre fondo claro. Una carcasa ovalada redondeada gris claro con el logotipo rojo de Fronius en la parte superior, un pequeño símbolo inalámbrico/RFID debajo, un botón negro redondo a la izquierda, el texto Wattpilot con dos pequeños iconos y una toma de carga Tipo 2 negra con tapa en la parte inferior. Un cable negro sale de la parte superior de la carcasa formando un bucle y termina en una clavija CEE negra y roja a la derecha. La parte derecha de la imagen es blanca.
1 Documentación técnica
El Fronius Wattpilot admite OCPP 1.6J (Open Charge Point Protocol, JSON sobre WebSocket). En esta configuración, Reduxi Controller actúa como servidor OCPP local (sistema central) y el Wattpilot se conecta a él como punto de carga, sin necesidad de ningún servicio en la nube.
ws:// (local)Documentos del fabricante:
- Fronius Wattpilot OCPP – User Information (42,0410,2881): mensajes OCPP admitidos, parámetros de configuración y activación en la app
- Open Charge Alliance: especificación OCPP 1.6
2 Equipo necesario
- Fronius Wattpilot, instalado y puesto en servicio por un electricista cualificado
- Wattpilot conectado a la misma red local que Reduxi Controller (Wi‑Fi o LAN mediante router)
- Smartphone con la app Fronius Solar.wattpilot, conectado al Wattpilot
- Reduxi Controller con una dirección IP fija conocida (p. ej.
192.168.31.73), que aparece en el Reduxi Configurator como Controller OCPP JSON 1.6 URL al añadir el dispositivo, o en el router - Número de serie del Wattpilot (se muestra en la app y en la placa de características, p. ej.
91099800) - Portátil o tableta con acceso a internet para el Reduxi Configurator
3 Descripción del sistema
El Wattpilot abre una conexión WebSocket con Reduxi Controller y se identifica con su número de serie. El Controller asigna la conexión al dispositivo con el mismo device identifier, y después lee las mediciones y envía los límites de carga.
| Componente | Función | Dirección / ajuste |
|---|---|---|
| Reduxi Controller | Servidor OCPP (sistema central) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | Cliente OCPP (punto de carga) | Se conecta a la URL anterior + su número de serie |
| URL completa que utiliza el Wattpilot | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (sin cifrar) o wss://. Reduxi Controller utiliza ws://. Los servidores OCPP externos exigen siempre wss://.4 Configurar OCPP en la app Wattpilot
4.1 Activar OCPP
Descripción en texto de esta imagen

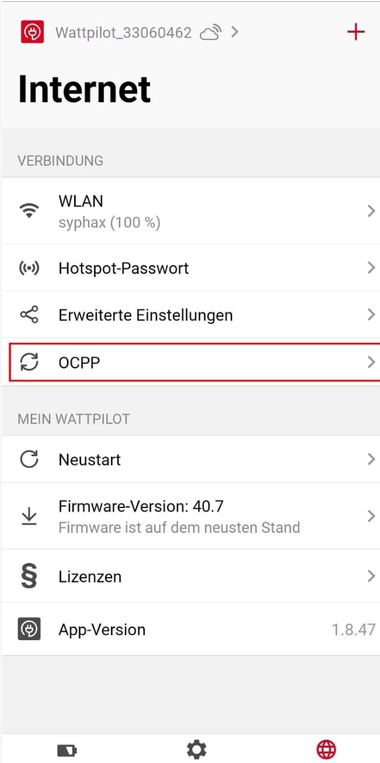

Captura de pantalla de una pantalla de app móvil titulada Internet. Cabecera: nombre del dispositivo Wattpilot_33060462 con un icono de nube y una flecha, icono rojo de más a la derecha. Sección VERBINDUNG [Conexión]: WLAN [Wi-Fi] con la red syphax (100 %); Hotspot-Passwort [Contraseña del hotspot]; Erweiterte Einstellungen [Ajustes avanzados]; OCPP (resaltado con un rectángulo rojo). Sección MEIN WATTPILOT [Mi Wattpilot]: Neustart [Reiniciar]; Firmware-Version: 40.7 con el texto Firmware ist auf dem neusten Stand [El firmware está actualizado]; Lizenzen [Licencias]; App-Version 1.8.47. Todas las filas excepto App-Version tienen una flecha a la derecha. Barra inferior: icono de batería, icono de engranaje, icono de globo terráqueo (rojo, seleccionado). La parte derecha de la imagen es blanca.
4.2 Ajustes del servidor OCPP
Toque OCPP-Server e introduzca los valores siguientes:
| Campo (DE / EN) | Valor |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | vacío |
| Passwort / Password | vacío |
| Host | Dirección IP de Reduxi Controller, p. ej. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – obligatorio |
La app muestra entonces la dirección completa, p. ej. ws://192.168.31.73/ocpp/1.6/json/91099800. Toque Änderungen speichern / Save. La URL del Controller también se muestra en el Reduxi Configurator (véase Punto 6.2).
Descripción en texto de esta imagen

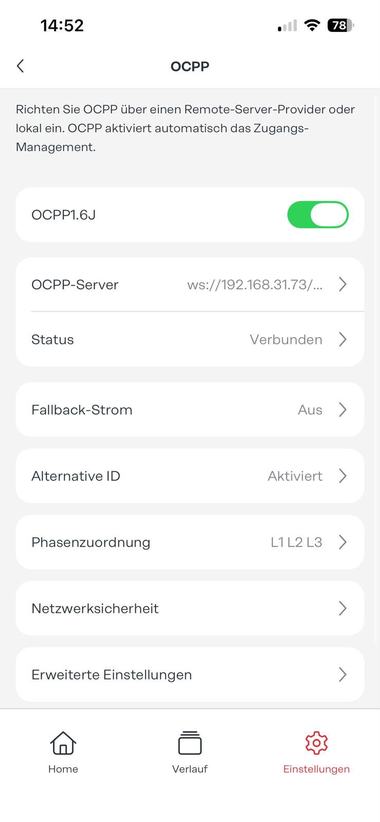

Captura de pantalla de una pantalla de app móvil (barra de estado: hora 14:52, señal, Wi-Fi, batería 78) titulada OCPP, con una flecha de retroceso arriba a la izquierda. Texto introductorio en alemán: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Configure OCPP mediante un proveedor de servidor remoto o en local. OCPP activa automáticamente la gestión de acceso.] Filas de ajustes: OCPP1.6J: interruptor activado (verde); OCPP-Server: ws://192.168.31.73/... con una flecha; Status: Verbunden [Conectado] con una flecha; Fallback-Strom [Corriente de reserva]: Aus [Desactivado]; Alternative ID: Aktiviert [Activado]; Phasenzuordnung [Asignación de fases]: L1 L2 L3; Netzwerksicherheit [Seguridad de red] con una flecha; Erweiterte Einstellungen [Ajustes avanzados] con una flecha. Barra de navegación inferior: Home, Verlauf [Historial], Einstellungen [Ajustes] (seleccionado, icono de engranaje rojo). La parte derecha de la imagen es blanca.
Descripción en texto de esta imagen

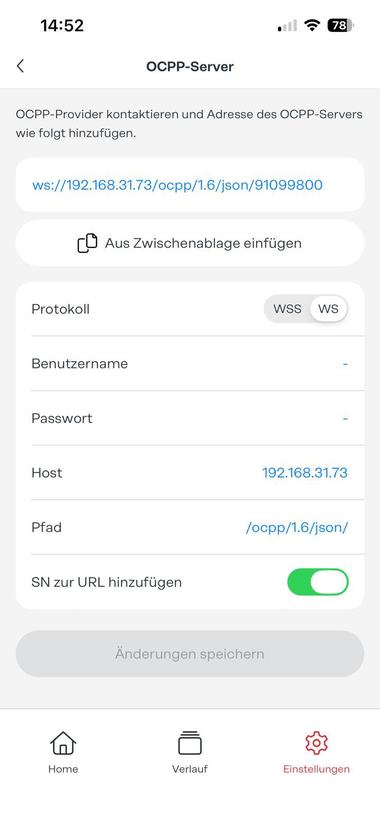

Captura de pantalla de una pantalla de app móvil (barra de estado: hora 14:52, señal, Wi-Fi, batería 78) titulada OCPP-Server, con una flecha de retroceso arriba a la izquierda. Texto introductorio en alemán: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Póngase en contacto con el proveedor de OCPP y añada la dirección del servidor OCPP de la siguiente manera.] Texto de enlace azul en un recuadro: ws://192.168.31.73/ocpp/1.6/json/91099800. Botón: Aus Zwischenablage einfügen [Pegar desde el portapapeles]. Lista de ajustes: Protokoll: conmutador WSS / WS con WS seleccionado; Benutzername [Nombre de usuario]: - (guion, vacío); Passwort [Contraseña]: - (guion, vacío); Host: 192.168.31.73; Pfad [Ruta]: /ocpp/1.6/json/; SN zur URL hinzufügen [Añadir número de serie a la URL]: interruptor activado (verde). Debajo: un botón gris Änderungen speichern [Guardar cambios] (inactivo). Barra de navegación inferior: Home, Verlauf [Historial], Einstellungen [Ajustes] (seleccionado, icono de engranaje rojo). La parte derecha de la imagen es blanca.
4.3 Otras opciones de OCPP
| Opción | Recomendación |
|---|---|
| Status | Muestra Not connected, Started, Connected o Connected and accepted. Después de añadir el dispositivo en Reduxi debe mostrar Verbunden / Connected. |
| Fallback-Strom / Fallback current | Corriente de carga que utiliza el Wattpilot si se pierde la conexión OCPP con el Controller. Defina un valor seguro para la conexión de la vivienda. |
| Phasenzuordnung / Phase assignment | Asignación de las fases del Wattpilot a las fases de la red (p. ej. L1 L2 L3). Debe coincidir con el cableado para que la gestión de carga reduzca la fase correcta. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Déjelos sin cambios. |
5 Iniciar sesión en la interfaz web de Reduxi
El Reduxi Configurator se puede abrir en remoto mediante la conexión de túnel de la Reduxi app o en local en un navegador web de la misma red. Ambas vías llevan a la misma interfaz web.
Remoto
Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
http://192.168.31.73) o http://reduxi.local.admin · Contraseña: admin (valor de fábrica).Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del Reduxi Configurator tras iniciar sesión, tema claro. Arriba a la izquierda: logotipo 'reduxi configurator'. Barra de cabecera: 'Home' a la izquierda, estado verde 'Connected' arriba a la derecha. Barra lateral izquierda: sección desplegada 'Devices' con una lista de entradas, después las secciones plegadas 'Manager', 'Configuration' y 'Settings'. Área principal: diagrama de flujo de energía. Casa en el centro con un anillo, valor 24.20 kW. Icono de red arriba a la izquierda, 24.20 kW (punto rojo en su línea). Icono solar arriba a la derecha, valor '-'. Icono de la izquierda (batería o dispositivo), 6.700 kW (punto verde en su línea). Iconos de la derecha (almacenamiento en batería y un dispositivo), valores '-'. Icono de cargador de VE abajo a la izquierda, 31.00 kW. Otro icono de dispositivo abajo a la derecha. Etiqueta 'Energy manager' debajo de la casa.
ws://<Controller IP>/ocpp/1.6/json.6 Añadir el Wattpilot a Reduxi
6.1 Ajustes básicos
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). En Include to strategy, deje marcada la opción Energy manager → Regulated devices y haga clic en Next.Descripción en texto de esta imagen

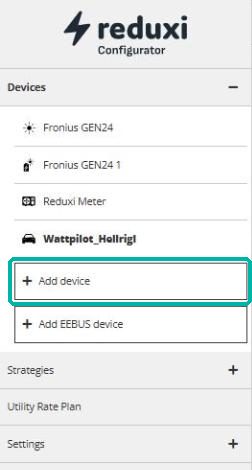

Captura de pantalla del menú izquierdo del Reduxi Configurator (logotipo de reduxi con la palabra Configurator encima). Sección Devices (desplegada, signo menos) con las entradas: Fronius GEN24 (icono de sol), Fronius GEN24 1 (icono de inversor), Reduxi Meter (icono de medidor), Wattpilot (icono de coche, en negrita, la entrada actual). Debajo: un botón + Add device, resaltado con un rectángulo turquesa, y un botón + Add EEBUS device. Otros elementos del menú: Strategies (signo más), Utility Rate Plan, Settings (signo más). La parte derecha de la imagen es blanca.
Descripción en texto de esta imagen

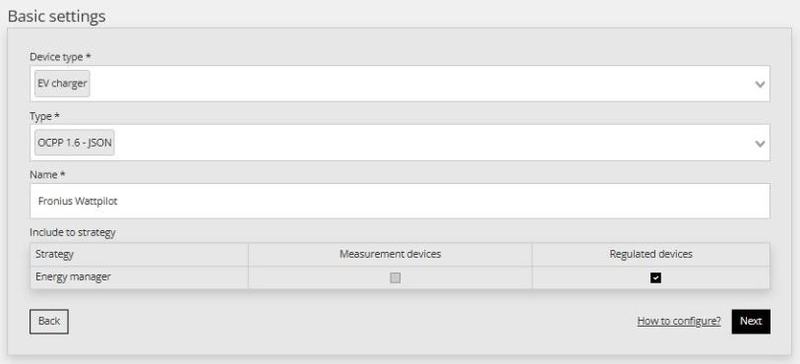

Captura de pantalla del paso del asistente del Reduxi Configurator titulado Basic settings. Device type *: EV charger (menú desplegable). Type *: OCPP 1.6 - JSON (menú desplegable). Name *: Fronius Wattpilot. Sección Include to strategy: tabla con las columnas Strategy, Measurement devices, Regulated devices. Una fila: Strategy: Energy manager; Measurement devices: casilla sin marcar (atenuada); Regulated devices: casilla marcada. Botones: Back (con contorno, izquierda), enlace How to configure? y Next (negro, derecha).
6.2 Ajustes de comunicación
| Campo | Valor |
|---|---|
| Identificador del dispositivo |
Número de serie del Wattpilot, p. ej. 91099800: exactamente el número del final de la URL en la app |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE o Manual override con la corriente del fusible, p. ej. 32 A (22 kW) o 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | vacío; solo se necesita si se utiliza en paralelo un backend OCPP externo |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | solo lectura, p. ej. ws://192.168.31.73/ocpp/1.6/json; es la dirección que se introduce en la app (véase Punto 4.2) |
Wattpilot_91099800 → 91099800) y al final de la URL OCPP. Sin el identificador correcto, el Controller no puede asignar la conexión OCPP entrante y no muestra datos.Descripción en texto de esta imagen

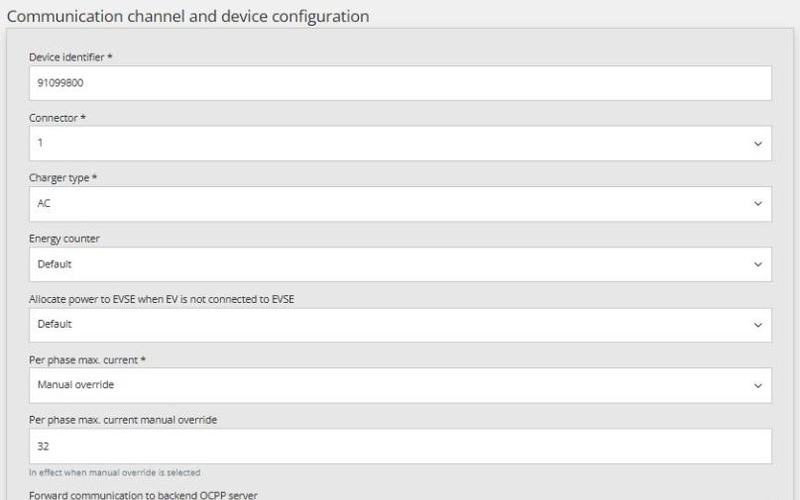

Captura de pantalla de la parte superior del formulario Communication channel and device configuration del Reduxi Configurator. Device identifier *: 91099800. Connector *: 1 (menú desplegable). Charger type *: AC (menú desplegable). Energy counter: Default (menú desplegable). Allocate power to EVSE when EV is not connected to EVSE: Default (menú desplegable). Per phase max. current *: Manual override (menú desplegable). Per phase max. current manual override: 32; texto de ayuda: In effect when manual override is selected. La etiqueta siguiente, Forward communication to backend OCPP server, aparece cortada en el borde inferior.
Revise los valores y haga clic en Done para guardar el dispositivo.
Descripción en texto de esta imagen

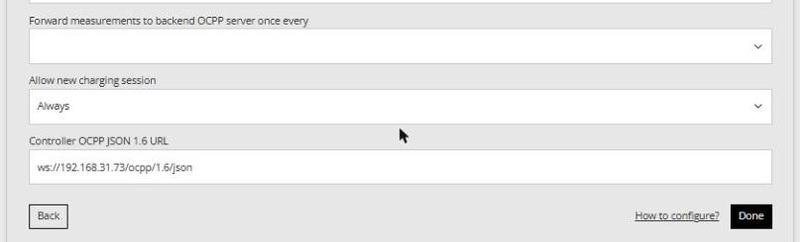

Captura de pantalla de la parte inferior del formulario Communication channel and device configuration del Reduxi Configurator. Forward measurements to backend OCPP server once every: menú desplegable vacío. Allow new charging session: Always (menú desplegable). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Botones: Back (con contorno, izquierda), enlace How to configure? y Done (negro, derecha). Se ve una flecha de puntero del ratón cerca del centro.
6.3 Probar la comunicación
Con OCPP, el Wattpilot se conecta por sí solo al Controller; no se necesita la dirección IP del Wattpilot. Abra de nuevo el dispositivo (Devices → [Wattpilot] → Details) y haga clic en Test communication, abajo a la derecha.
1 y Device identifier debe mostrar el número de serie del Wattpilot. La prueba definitiva son los valores en tiempo real de Last measurements.Descripción en texto de esta imagen

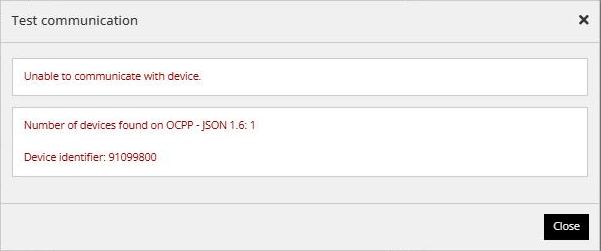

Captura de pantalla del cuadro de diálogo Test communication del Reduxi Configurator (X de cierre arriba a la derecha). Primer recuadro con texto rojo: Unable to communicate with device. Segundo recuadro con texto rojo: Number of devices found on OCPP - JSON 1.6: 1, y después Device identifier: 91099800. Botón: Close (negro, abajo a la derecha). El borde derecho de la imagen es blanco.
- Number of devices found on OCPP – JSON 1.6 indica cuántos cargadores están conectados al Controller mediante OCPP.
-
Device identifier debe mostrar el número de serie del Wattpilot (p. ej.
91099800). Si no aparece, el Wattpilot no está conectado; revise los ajustes de la app (véase Punto 4.2). - En la app Wattpilot, el estado de OCPP debe mostrar Verbunden / Connected.
- Comprobación final: valores en tiempo real y Communication error =
OFF(véase Punto 7).
7 Comprobar las lecturas
Abra Devices → [Wattpilot] → Last measurements:
Descripción en texto de esta imagen

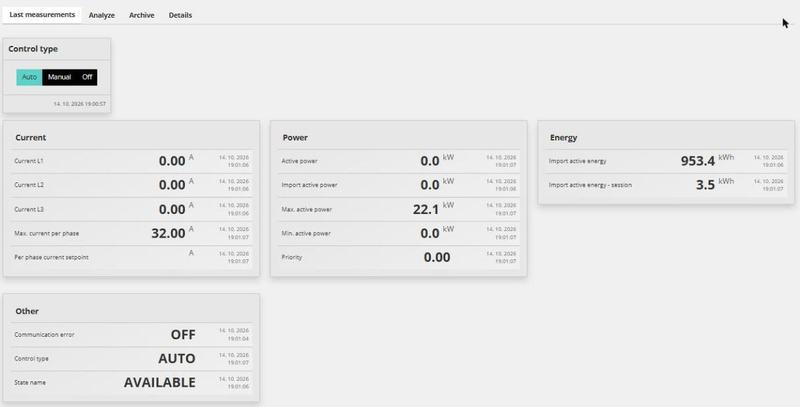

Captura de pantalla de la página del dispositivo Reduxi con las pestañas Last measurements (seleccionada), Analyze, Archive, Details. Tarjeta Control type: conmutador con Auto (seleccionado, turquesa), Manual, Off (negro); marca de tiempo 14. 10. 2026 19:00:57. Tarjeta Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (sin valor, unidad A). Tarjeta Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Tarjeta Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Tarjeta Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Cada valor lleva una marca de tiempo de 14. 10. 2026 en torno a las 19:01. Hay un puntero del ratón arriba a la derecha.
| Valor | Significado |
|---|---|
| Control type |
Auto = controlado por la estrategia de Reduxi · Manual · Off
|
| Current L1 / L2 / L3 | Corriente de carga por fase |
| Max. current per phase | Corriente máxima del cargador (p. ej. 32 A) |
| Active power / Max. active power | Potencia de carga actual y potencia máxima (p. ej. 22.1 kW) |
| Import active energy / session | Energía total cargada y energía de la sesión actual |
| Communication error | Debe ser OFF
|
| State name | Estado actual del cargador, p. ej. AVAILABLE cuando no hay ningún coche conectado |
✓ Resumen
Preparación (Puntos 1–3): Wattpilot y Reduxi Controller en la misma red, Controller con IP fija, número de serie del Wattpilot a mano.
App Wattpilot (Punto 4): active OCPP1.6J, protocolo WS, host = IP del Controller, ruta /ocpp/1.6/json/, “SN zur URL hinzufügen” activado (obligatorio).
Añadir a Reduxi (Puntos 5–6): cargador de VE · OCPP 1.6 - JSON, device identifier = número de serie, connector 1, AC.
Puesta en marcha (Punto 7): la app muestra “Connected”, Reduxi muestra valores en tiempo real y communication error OFF.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| El estado en la app sigue en “Started” / “Not connected” | Compruebe que “SN zur URL hinzufügen” está activado, y después el host (IP del Controller), el protocolo WS (no WSS), la ruta /ocpp/1.6/json/ y que ambos dispositivos están en la misma red. |
| La app muestra “Connected”, pero Reduxi no muestra datos | El device identifier en Reduxi debe coincidir exactamente con el número de serie del final de la URL (p. ej. 91099800). “SN zur URL hinzufügen” debe estar activado. |
| Se pierde la conexión tras reiniciar el router | El Controller ha recibido una nueva dirección IP. Reserve una IP fija en el router y actualice el host en la app. |
| Comportamiento de carga no deseado cuando el Controller está sin conexión | Defina una Fallback current en el menú OCPP de la app (véase Punto 4.3). |
| La gestión de carga reduce la fase equivocada | Compruebe la asignación de fases en la app y en Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| El coche no empieza a cargar | OCPP activa la gestión de acceso: compruebe que Allow new charging session = Always en Reduxi. |
