Cómo conectar el inversor híbrido FOX ESS G-Max C&I con Reduxi Controller
Conecte un inversor híbrido FOX ESS G-Max C&I a Reduxi Controller mediante Modbus TCP/IP, active el control remoto en el inversor y añádalo en el Configurator.
Descripción en texto de esta imagen

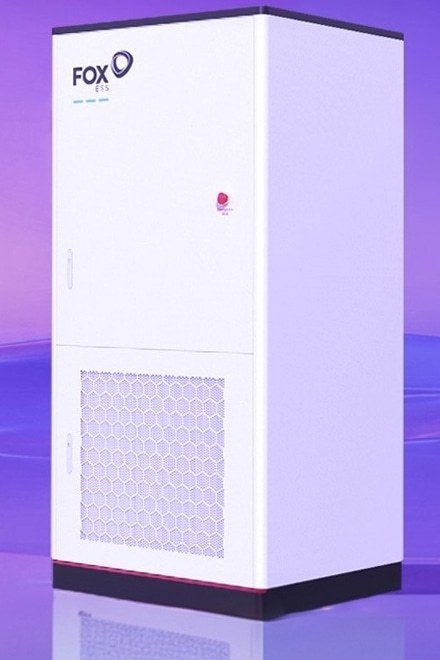

Foto (render del producto) de un armario blanco alto, visto en ángulo sobre un fondo con degradado púrpura y un suelo reflectante. El logotipo 'FOX ESS' está impreso arriba a la izquierda de la puerta frontal, con tres pequeños guiones cian debajo. Un pequeño botón o marca roja redonda con texto diminuto está a la derecha de la puerta superior. La parte inferior del frontal tiene una rejilla de ventilación con patrón hexagonal y un zócalo oscuro. Ambas puertas tienen un pequeño tirador vertical en el borde izquierdo.
1 Documentación técnica
El FOX ESS G-Max es un inversor híbrido C&I. Reduxi Controller se comunica con él a través de la red local mediante Modbus TCP/IP, lee los valores medidos y envía las órdenes de las estrategias de Reduxi. Los ajustes del inversor se realizan directamente en su interfaz.
Documentos del fabricante:
- Sitio web de FOX ESS – información de producto y contacto (web, EN)
- Descargas de FOX ESS – fichas técnicas, manuales y otros documentos (web, EN)
2 Equipo necesario
- Reduxi Controller (instalado y en línea)
- Inversor híbrido FOX ESS G-Max, puesto en servicio
- Conexión LAN del inversor a la misma red que Reduxi Controller (router o switch)
- Acceso a la interfaz del inversor para cambiar los ajustes de red y el tipo de control
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Descripción del sistema y cableado
Reduxi Controller y el inversor se comunican a través de la red local. No hace falta ninguna pasarela adicional. El router también conecta el sistema a internet.
Descripción en texto de esta imagen

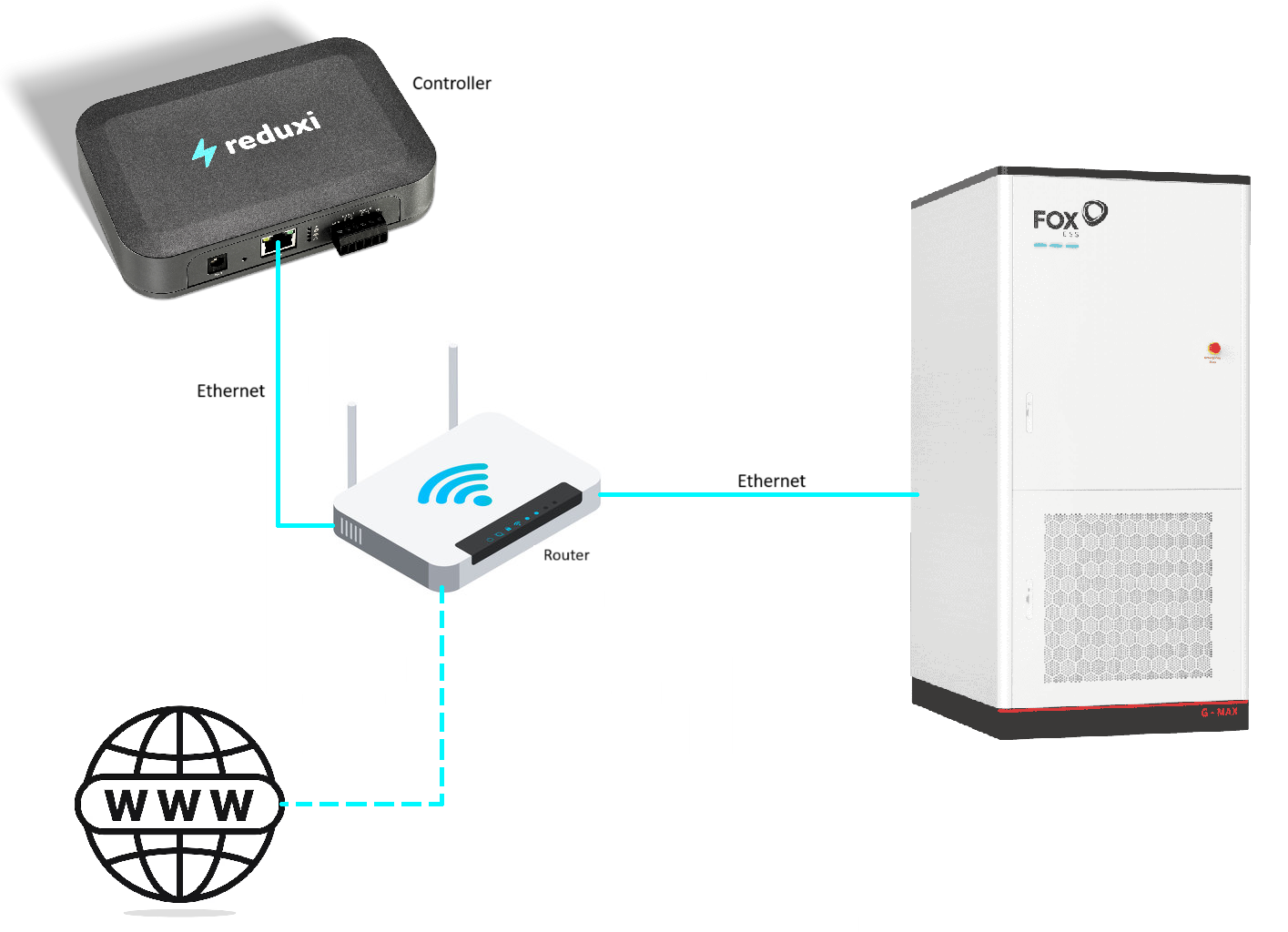

Diagrama de la conexión de red. Arriba a la izquierda: el controlador Reduxi (caja gris oscuro con el logotipo de reduxi, etiqueta 'Controller'), con un cable Ethernet (línea cian, etiqueta 'Ethernet') que baja hasta un router Wi-Fi (etiqueta 'Router'). Desde el router, una segunda línea cian con la etiqueta 'Ethernet' va hacia la derecha hasta un armario blanco alto con el logotipo FOX ESS y la marca G-MAX (el FOX ESS G-Max). Desde el router, una línea cian discontinua baja hasta un icono de globo terráqueo con el texto 'WWW' abajo a la izquierda (internet).
| Conexión | Desde | To | Nota |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Router / switch | Misma red que el inversor |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Router / switch | Puerto 502, dirección IP estática |
| LAN | Router | Internet | Necesario para Reduxi Cloud y la app |
4 Configurar el inversor
Antes de que Reduxi pueda conectarse, hay que hacer dos ajustes en el inversor. Ambos se realizan directamente en la interfaz del inversor.
4.1 Definir una dirección IP estática
Descripción en texto de esta imagen

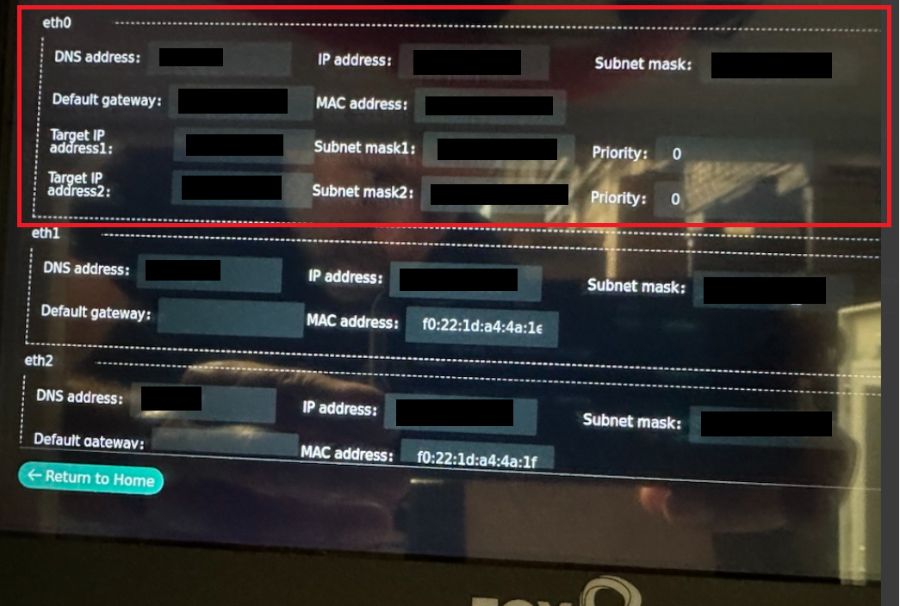

Foto de la pantalla táctil oscura del FOX ESS G-Max (logotipo 'FOX' parcialmente visible en la parte inferior), que muestra una página de ajustes de red con reflejos en el cristal. Tres bloques: eth0 (marcado con un rectángulo rojo), eth1 y eth2. Campos de eth0: DNS address (tachado), IP address (tachado), Subnet mask (tachado), Default gateway (tachado), MAC address (tachado), Target IP address1 (tachado), Subnet mask1 (tachado), Priority: 0, Target IP address2 (tachado), Subnet mask2 (tachado), Priority: 0. Campos de eth1: DNS address (tachado), IP address (tachado), Subnet mask (tachado), Default gateway (vacío), MAC address: f0:22:1d:a4:4a:1(último carácter cortado). Campos de eth2: DNS address (tachado), IP address (tachado), Subnet mask (tachado), Default gateway (vacío), MAC address: f0:22:1d:a4:4a:1f. Un botón turquesa 'Return to Home' está abajo a la izquierda.
4.2 Activar el control remoto
5 Iniciar sesión en la interfaz web de Reduxi
El dispositivo se añade en el Configurator, la interfaz web de Reduxi Controller. No se añade en la propia Reduxi app ni en Reduxi Cloud. Puede abrirlo de dos formas:
Recomendado
http://reduxi.local.Descripción en texto de esta imagen
Captura de pantalla de tres pantallas de la Reduxi app móvil, una junto a otra, con recuadros cian e insignias numeradas del 2 al 4. Pantalla izquierda (panel, tema oscuro): icono de menú arriba a la izquierda marcado con un recuadro y la insignia 2; logotipo 'reduxi'; pestañas 'Real time data' (activa) y 'Statistics'; precio 5.79 € y temperatura 3.2 °C; diagrama de flujo de energía con una casa en el centro (-1.25 kW) e iconos con los valores 69.0 W, 1.3 kW, 1.1 kW (anillo rojo), -165.0 W con 97 % (anillo rojo) y valores de 0.0 W en la parte inferior; pestañas 'Power' y 'Energy'; navegación inferior: Dashboard, Diagnostics, Device control, Settings. Pantalla central (menú lateral): logotipo 'reduxi', 'Number of locations: 1233', encabezado 'Reduxi device management', entradas '+ Add Reduxi location' y 'Reduxi devices' (marcada con un recuadro y la insignia 3), después 'My profile' y 'About app'. Pantalla derecha (página del dispositivo): Back; imagen de un controlador Reduxi negro con dos puertos Ethernet; estado 'Connected'; tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'; tarjeta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con el botón 'Activate tunnel connection' (marcado con un recuadro y la insignia 4); tarjeta 'Unit details' con el campo 'Unit ID'.
Descripción en texto de esta imagen
Captura de pantalla compuesta por dos partes, una junto a otra. Parte izquierda: pantalla de la Reduxi app móvil sobre fondo oscuro. Arriba: botón Back; imagen de un controlador Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado 'Connected' con un icono de Wi-Fi. Tarjeta 'Update available': 'New update is available for your Reduxi device.' con el botón 'Download and install update'. Tarjeta 'Connect to configurator' con un icono de llave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' y el botón 'Open configurator', marcado con un recuadro cian y la insignia numérica 5. Debajo: tarjeta 'Unit details' con un campo 'Unit ID' (valor no visible). Parte derecha: Reduxi Configurator abierto en un navegador, marcado con un marco cian y la insignia numérica 6. Cabecera: flecha de retroceso, 'Tunnel connection', icono de recarga. Barra lateral izquierda con iconos (rayo, chip, rayo, gráfico de barras, engranaje). Página 'Home' con un icono de enlace verde. Aviso verde: 'New patch available. Click here to apply.' con una X de cierre. Hora 09:12:56. Diagrama de flujo de energía con una casa en el centro (1.700 kW) e iconos de red (0.000 kW), solar (1.700 kW), batería (verde, 0.000 kW y 0.800 kW), un dispositivo a la izquierda (0.900 kW), un vehículo eléctrico y un cargador o dispositivo en la parte inferior. Etiqueta 'Energy manager' en la parte inferior.
reduxi.app) abra la ubicación y después Manage location → OEM devices → Activate tunnel connection, confirme con OK y espere unos 30 segundos. A continuación, haga clic en Go to controller. El Configurator se abre en una pestaña nueva sin contraseña.http://reduxi.local. La dirección IP figura en la lista de dispositivos del router o en la app, en Reduxi devices.admin · Contraseña admin (valor de fábrica). Si se cambió durante la instalación, utilice la nueva. No es la contraseña de su cuenta de Reduxi.Descripción en texto de esta imagen
Captura de pantalla de la página de inicio de sesión del Reduxi Configurator en una ventana del navegador Chrome. La barra de direcciones muestra 'Not secure' y 'reduxi.local'; la barra de direcciones está marcada con un recuadro cian y una copia ampliada (recuadro cian, texto 'Not secure reduxi.local') aparece a la izquierda, unida por una línea cian. Fondo de la página: dibujo de líneas gris claro de una casa con paneles solares (verdes), una wallbox, un inversor, un coche y un cargador. Arriba a la izquierda: logotipo 'reduxi configurator'. Cuadro de inicio de sesión en el centro con el título 'Login', un selector de idioma (bandera inglesa, 'English'), un campo de nombre de usuario, un campo de contraseña y un botón oscuro 'Login'.
Esto es lo que debería ver:
Descripción en texto de esta imagen

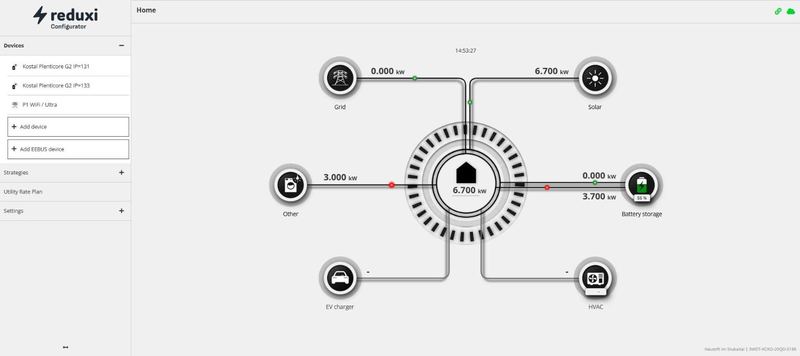

Captura de pantalla de la página Home del Reduxi Configurator. Menú izquierdo con el logotipo de reduxi Configurator; sección Devices (desplegada) con las entradas Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 y P1 WiFi / Ultra, y después los botones Add device y Add EEBUS device; debajo: Strategies (+), Utility Rate Plan, Settings (+). Barra superior: título Home, icono de enlace verde e icono de nube verde a la derecha. Área principal: hora 14:53:27 y un diagrama de flujo de energía con una casa central que muestra 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW y 3.700 kW, EV charger (guion) y HVAC (guion). Texto pequeño de pie de página abajo a la derecha.
admin no es su cuenta de Reduxi. reduxi.local solo funciona en la misma red que el controlador.6 Añadir el dispositivo a Reduxi
Abra primero el Configurator, véase Punto 5. El dispositivo se añade con el asistente en dos pasos.
6.1 Ajustes básicos
FOX ESS G-Max. Marque las estrategias en las que debe participar el inversor y haga clic en Next.Descripción en texto de esta imagen

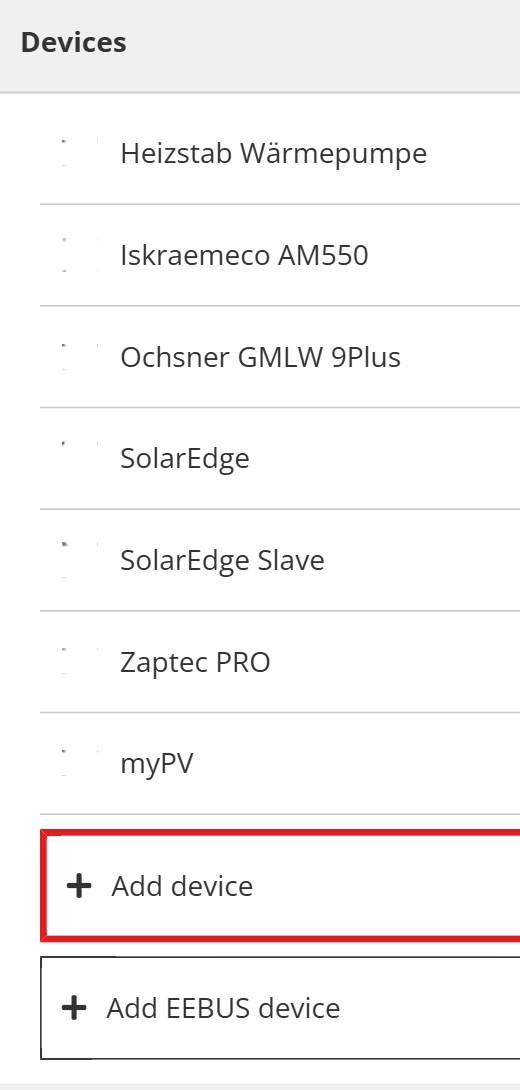

Captura de pantalla de la lista de dispositivos del menú izquierdo del Reduxi Configurator. Encabezado 'Devices'. Filas, de arriba abajo (cada una con un pequeño icono apenas visible): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Debajo de la lista, dos botones: '+ Add device', marcado con un rectángulo rojo, y '+ Add EEBUS device'.
Descripción en texto de esta imagen

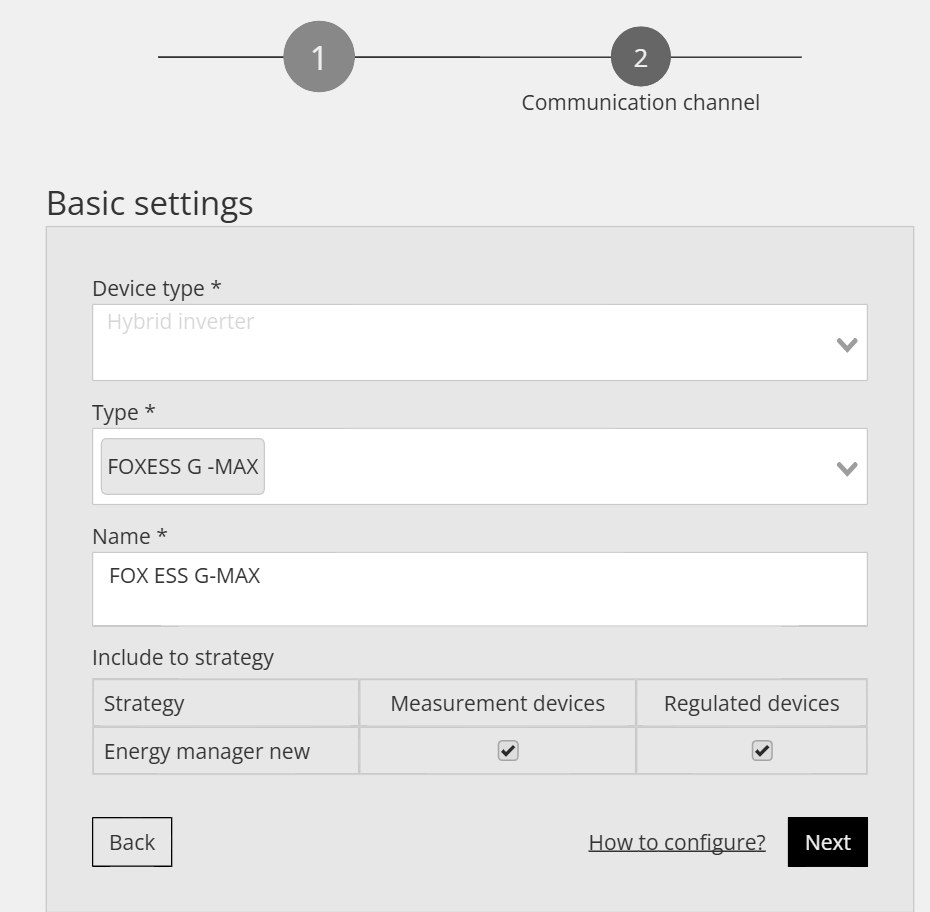

Captura de pantalla del asistente para añadir dispositivos del Reduxi Configurator, 'Basic settings'. Indicador de pasos en la parte superior: paso 1 y paso 2 (círculo 2 con la etiqueta 'Communication channel'). Device type *: Hybrid inverter (texto atenuado). Type *: FOXESS G -MAX (etiqueta seleccionada). Name *: FOX ESS G-MAX. Tabla 'Include to strategy' con las columnas Strategy, Measurement devices, Regulated devices; fila 'Energy manager new': ambas casillas marcadas. Botones: Back (izquierda), enlace 'How to configure?' y Next (derecha, negro).
6.2 Ajustes de comunicación
El segundo paso configura el canal de comunicación para Modbus TCP/IP entre Reduxi Controller y el inversor.
| Parámetro | Valor |
|---|---|
| Conexión | TCP/IP |
| IP | Dirección IP del FOX ESS G-Max (la dirección estática de Punto 4.1). Scan for IP puede buscarla en la red. |
| Puerto |
502 (predeterminado) |
| Extended IP recovery | Déjelo activado (valor predeterminado) |
| Modbus unit ID | El mismo ID que el definido en el inversor (predeterminado 1) |
| Rated power of inverter | Según el inversor (predeterminado 100 kW) |
| Is electricity meter installed? / Is PV installed? | Configúrelo según su instalación (ambos están activados por defecto) |
Descripción en texto de esta imagen
Captura de pantalla del asistente para añadir dispositivos del Reduxi Configurator, paso 2 de 2 (dos círculos numerados en la parte superior, el círculo 2 es el paso actual). Título de sección: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: vacío, con un botón negro 'Scan for IP'. Port *: 502. Extended IP recovery (con icono de información): interruptor Yes (activado). Modbus unit ID *: 1. Rated power of inverter *: 100, unidad kW. Is electricity meter installed?: interruptor Yes (activado). Is PV installed?: interruptor No (desactivado); indicación: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Botones en la parte inferior: Back (izquierda), enlace 'How to configure?', Test communication y Done (negro).
6.3 Probar la comunicación
Haga clic en Test communication, en la parte inferior del asistente. Comprueba una vez la conexión Modbus TCP/IP y no guarda nada. Si el resultado es correcto, haga clic en Done. Solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de una página del Reduxi Configurator. Izquierda: botón 'Back'. Derecha: botón 'Test communication' (marcado con un recuadro cian) y botón oscuro 'Done'.
Descripción en texto de esta imagen

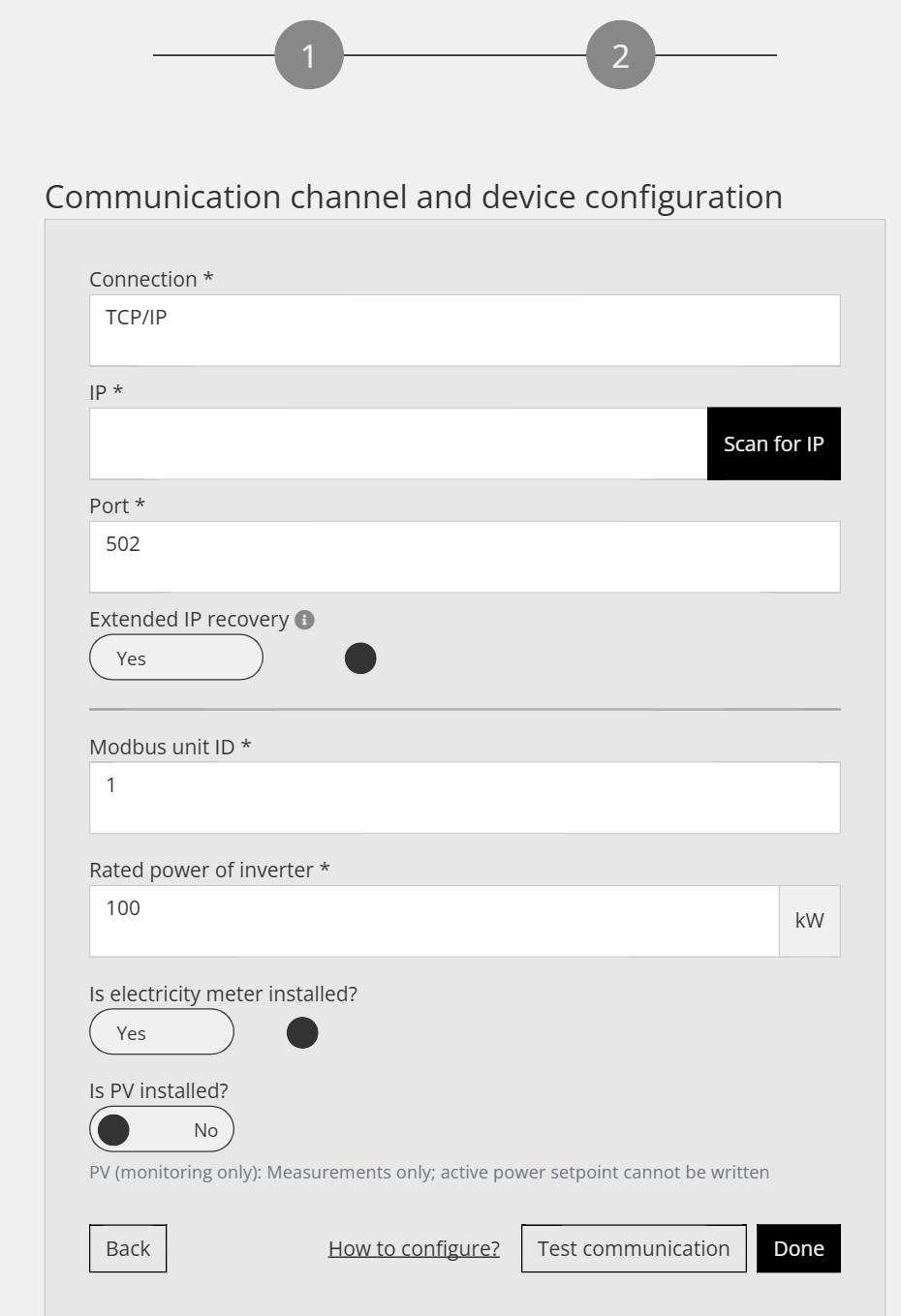

Captura de pantalla de la página 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menú desplegable). IP *: 192.168.50.243, con el botón 'Scan for IP'. Port *: 502, con el botón 'Test port'. Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha). El botón Done está marcado con un recuadro cian.
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo Test communication del Reduxi Configurator (X de cierre arriba a la derecha, botón oscuro Close abajo a la derecha). Texto verde en un recuadro blanco: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Parámetros adicionales: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (parcialmente cortado en la imagen); PV_POWER_ACTIVE_MAX: 0.
Descripción en texto de esta imagen

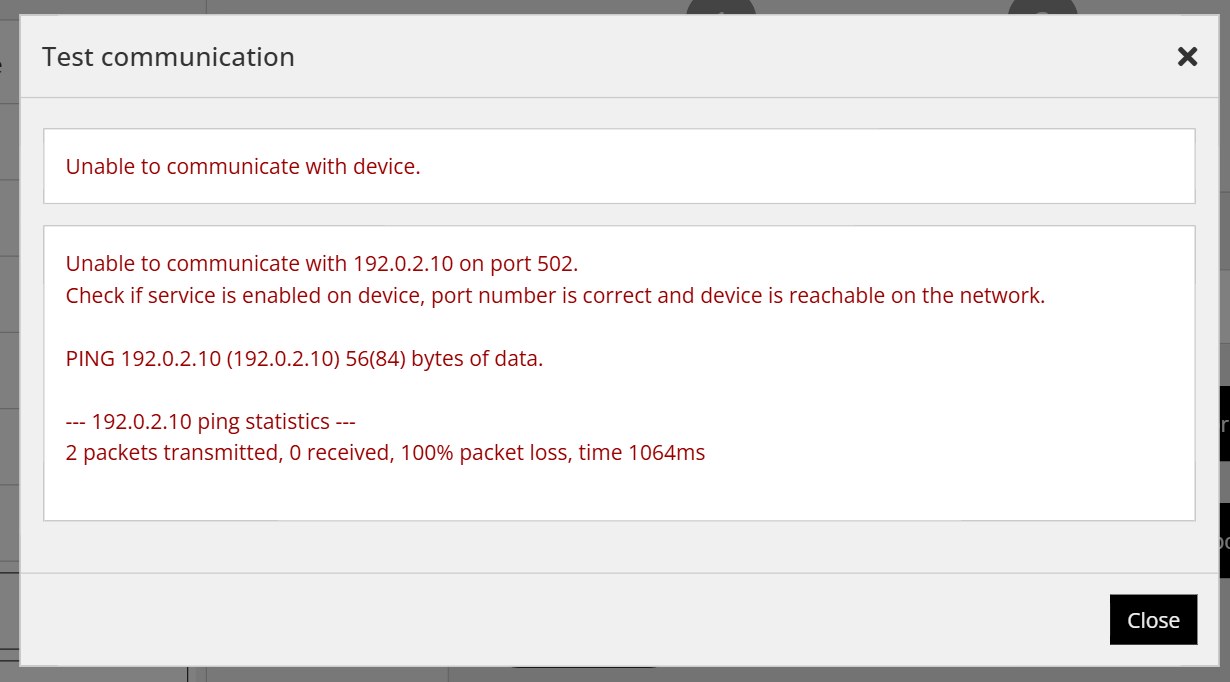

Captura de pantalla del cuadro de diálogo 'Test communication' del Reduxi Configurator con una X de cierre arriba a la derecha y un botón negro 'Close' abajo a la derecha. Texto en rojo: 'Unable to communicate with device.' Recuadro de detalles en rojo: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Después: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' y '--- 192.0.2.10 ping statistics ---' y '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Comprobar las lecturas
7.1 Comprobar las lecturas
Abra Devices → FOX ESS G-Max → Last measurements. Los valores indican si el inversor se comunica correctamente.
Descripción en texto de esta imagen
Captura de pantalla de la página 'Last measurements' de un dispositivo en el Reduxi Configurator. Pestañas: Last measurements (activa), Analyze, Archive. Arriba a la derecha: menú desplegable de actualización 'Without refreshing' y un botón de actualizar. Tarjeta 'Control type': botones Auto (verde claro) y Manual (oscuro, seleccionado); marca de tiempo 14. 03. 2025 12:49:13. Todos los valores de abajo tienen la marca de tiempo 14. 03. 2025 12:49:01, salvo que se indique lo contrario. Tarjeta PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: vacío (unidad kW); enumeration.PV_STATE_NAME: CONNECTED. Tarjeta Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Tarjeta Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Tarjeta Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Tarjeta Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: vacío (kW); Grid export active power limit: vacío (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Tarjeta Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (marca de tiempo 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Comportamiento del control
Para el control mediante las estrategias de Reduxi, abra Devices → FOX ESS G-Max en el Reduxi Configurator y defina el tipo de control como AUTO. Solo entonces los comandos de la estrategia actúan sobre la batería.
Para reducir los costes de energía con precios y tarifas dinámicos, defina la estrategia como se describe en Estrategias para Reduxi Controller. Una vez añadido el dispositivo, puede supervisarlo y controlarlo en la aplicación Reduxi.
✓ Resumen
Preparación (Puntos 1–3): Revise la información del fabricante, conecte Reduxi Controller y el inversor a la misma red y anote la dirección IP del inversor.
FOX ESS G-Max (Punto 4): Defina una dirección IP estática y active el control remoto en el inversor.
Añadir a Reduxi (Puntos 5–6): Abra el Configurator, añada un Hybrid inverter de tipo FOX ESS G-Max, introduzca la IP, el puerto 502, el unit ID y la potencia nominal, ejecute Test communication y haga clic en Done.
Puesta en marcha (Punto 7): Compruebe las últimas mediciones y defina el tipo de control como AUTO para que las estrategias puedan controlar la batería.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| Falla la prueba de comunicación | Compruebe que la dirección IP en Reduxi es la dirección actual del inversor, que el puerto es 502 y que el unit ID coincide con el del inversor (predeterminado 1). El controlador y el inversor deben estar en la misma red, y el control remoto debe estar activo en el inversor (Punto 4.2). |
| El dispositivo se desconecta pasado un tiempo o tras reiniciar el router | Probablemente haya cambiado la dirección IP del inversor. Defina una dirección IP estática en el inversor o una reserva DHCP en el router (Punto 4.1) e introduzca la nueva dirección en Reduxi. |
| Las órdenes de las estrategias no tienen efecto sobre la batería | Defina el tipo de control del dispositivo como AUTO en el Configurator (Punto 7.2) y compruebe que el control remoto está activo en el inversor. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
No está en la misma red. Use la dirección IP o el túnel. |
| Falla la prueba de comunicación, dispositivo sin conexión | Compruebe la accesibilidad, la IP, el puerto 1502 y el unit ID 71, y que Modbus esté activado en el inversor. |
