Cómo conectar los cargadores de VE ETREL INCH Pro y Core con Reduxi Controller
Conecte un cargador Etrel INCH Pro o INCH Core a Reduxi Controller por Wi‑Fi con OCPP 1.6 JSON y añádalo en el Configurator.

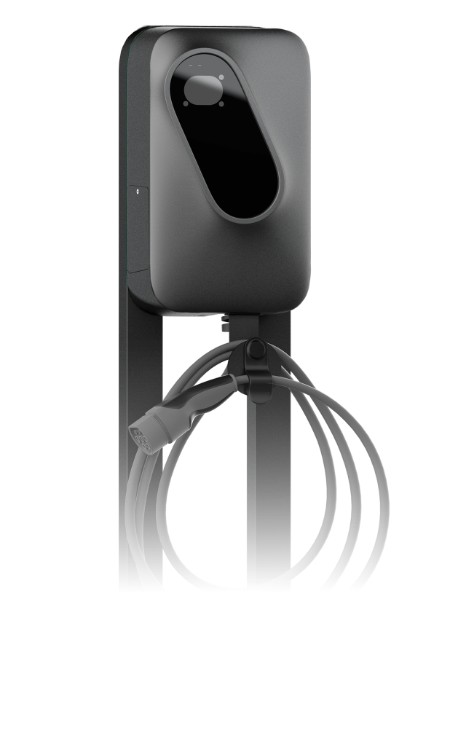

Descripción en texto de esta imagen
Foto de un cargador de VE de pared sobre un poste gris oscuro, sobre fondo blanco. La carcasa es gris oscuro, con el frontal rectangular de esquinas redondeadas y un panel de cristal negro ovalado con una pequeña zona indicadora gris claro en la parte superior. Un cable de carga con conector está enrollado en bucles sobre un soporte situado bajo la carcasa. La parte inferior de la imagen se desvanece en blanco. No se ve ningún texto.
1 Documentación técnica
Los cargadores Etrel INCH Pro e INCH Core se conectan a Reduxi por Wi‑Fi con el protocolo OCPP 1.6 (JSON). El cargador se conecta como cliente al servidor OCPP de Reduxi Controller. En el cargador se introduce la URL del servidor que genera el controlador y, en Reduxi, la identidad del punto de carga del cargador.
Documentos del fabricante:
- Sitio web de Etrel – información de producto y contacto (web, EN)
- Descargas de Etrel – fichas técnicas, manuales y otros documentos (web, EN)
2 Equipo necesario
- Reduxi Controller (instalado y en línea)
- Cargador Etrel INCH Pro o INCH Core, instalado y conectado a su red Wi‑Fi
- El cargador y Reduxi Controller en la misma red
- INCH Pro: un ordenador con navegador web. INCH Core: un smartphone con la app INCH Core
- Acceso de administrador al cargador (véase la nota más abajo)
- Portátil o tableta con acceso a internet para configurar el dispositivo en Reduxi
3 Descripción del sistema y cableado
El cargador y Reduxi Controller se comunican a través de la red local. El cargador se conecta a su red Wi‑Fi y abre la conexión OCPP con el controlador.
| Conexión | Desde | To | Nota |
|---|---|---|---|
| LAN | Reduxi Controller | Router / switch | Misma red que el cargador |
| Wi‑Fi | Cargador Etrel INCH | Router | Necesario antes de poder configurar OCPP |
| OCPP 1.6 JSON | Cargador Etrel INCH (cliente) | Reduxi Controller (servidor) | URL del servidor generada por el controlador, véase Punto 6.2 |
4 Configurar el cargador
4.1 INCH Pro: ajustes OCPP en el navegador
Cuando el cargador esté conectado a su red Wi‑Fi, podrá abrirlo directamente: introduzca la dirección IP del cargador en un navegador (ejemplo: 192.168.1.250) e inicie sesión con el acceso de administrador del cargador.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del cargador ETREL, tema oscuro. Cabecera con un icono de menú y el logotipo de ETREL. Menú izquierdo: Dashboard, Configuration, Diagnostics, Reporting. Área principal, lista de secciones desplegables: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). La sección Connectivity está marcada con un rectángulo azul y una flecha azul desde la zona del menú izquierdo la señala.
Descripción en texto de esta imagen
Captura de pantalla de la interfaz web del cargador ETREL, tema oscuro, página Central system connectivity. A la izquierda: secciones de menú Charger configuration, User, Connectivity (desplegada, con las entradas Ethernet connectivity, GSM connectivity y Central system connectivity), Power management, Advertising. La entrada Central system connectivity aparece resaltada con un marco azul, con la etiqueta azul 1. y una flecha que la señala. Panel derecho: título Central system connectivity; casilla marcada Communication with central system enabled; Charge point identity: 20040038, en un marco azul, con el texto azul Copy y una flecha que señala el campo; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, en un marco azul; botones Test connection y Add auxiliary central system; sección plegada Additional settings; botones Save y Cancel.
4.2 INCH Core: contraseña de acceso en la app
El cargador INCH Core crea su propio punto de acceso. Para configurarlo hay que retirar la cubierta frontal del cargador; entonces el punto de acceso se crea automáticamente. Conecte el cargador a su red Wi‑Fi como se describe en la documentación de Etrel (véase la página de soporte de Etrel en Punto 1).
La app INCH Core está disponible para Android (Google Play) e iOS (App Store).
Descripción en texto de esta imagen
Icono de la app INCH Core: cuadrado blanco de esquinas redondeadas con un dibujo de contorno negro de una forma ovalada dentro de un marco cuadrado redondeado, y un signo más verde en la parte inferior derecha.

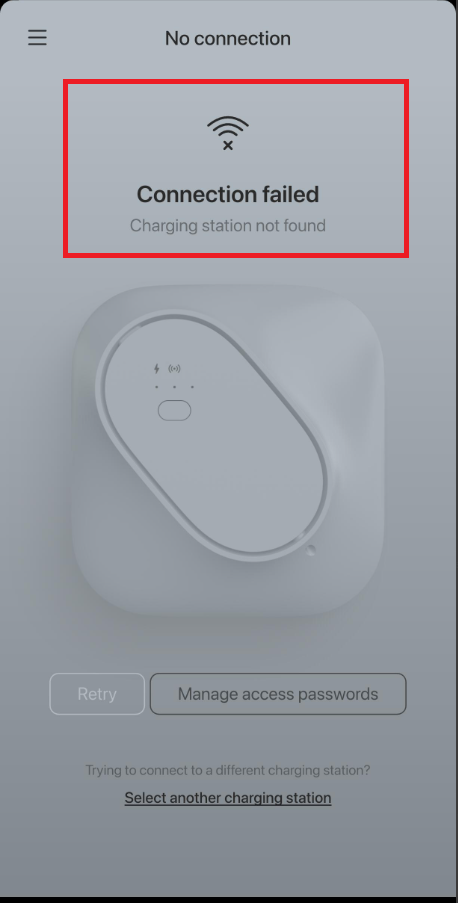

Descripción en texto de esta imagen
Captura de pantalla de una pantalla de app móvil (app INCH Core), con aspecto atenuado. Barra superior: icono de menú (tres líneas) a la izquierda, título No connection. Un rectángulo rojo marca el bloque del mensaje: icono de Wi-Fi con una cruz, texto en negrita Connection failed, texto gris Charging station not found. Debajo: imagen atenuada de una estación de carga cuadrada de esquinas redondeadas con una placa frontal ovalada, un símbolo de rayo, un símbolo inalámbrico y un botón pequeño. Parte inferior: dos botones, Retry (atenuado) y Manage access passwords; después el texto Trying to connect to a different charging station? y un enlace subrayado Select another charging station.

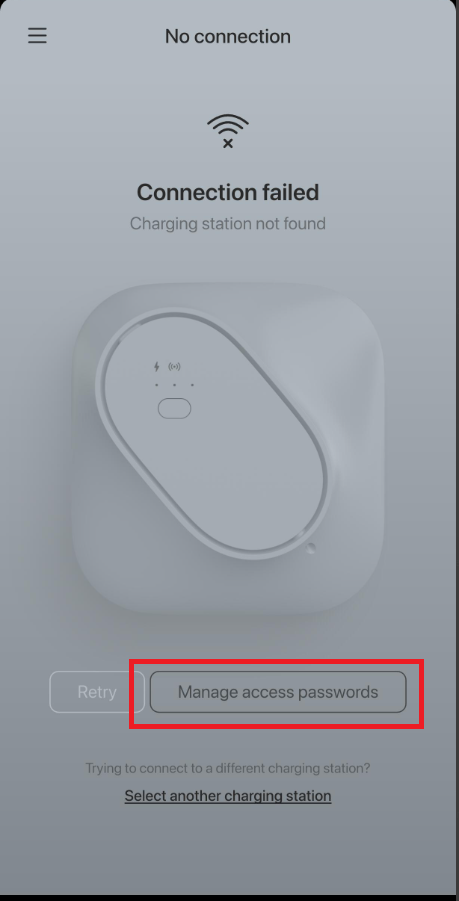

Descripción en texto de esta imagen
Captura de pantalla de una pantalla de app móvil (app INCH Core), con aspecto atenuado. Barra superior: icono de menú (tres líneas) a la izquierda, título No connection. Debajo: icono de Wi-Fi con una cruz, texto en negrita Connection failed, texto gris Charging station not found. A continuación, imagen atenuada de una estación de carga cuadrada de esquinas redondeadas con una placa frontal ovalada, un símbolo de rayo, un símbolo inalámbrico y un botón pequeño. Parte inferior: dos botones, Retry (atenuado) y Manage access passwords; el botón Manage access passwords está marcado con un rectángulo rojo. Debajo: el texto Trying to connect to a different charging station? y un enlace subrayado Select another charging station.

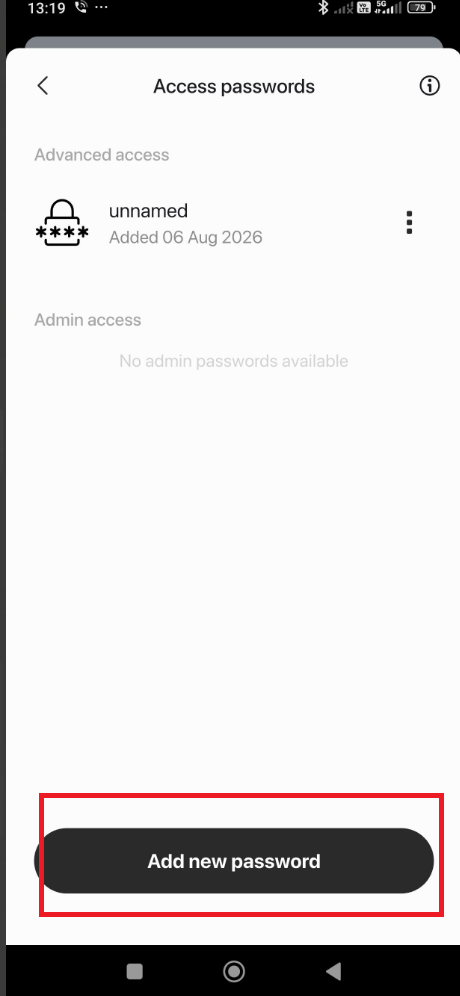

Descripción en texto de esta imagen
Captura de pantalla de un teléfono con la app INCH Core, panel Access passwords. Barra de estado en la parte superior: hora 13:19, icono de Bluetooth, iconos de señal y batería 79. Cabecera del panel: flecha de retroceso, título Access passwords, icono de información. Sección Advanced access: una entrada con un icono de candado que muestra ****, nombre unnamed, texto Added 06 Aug 2026 y un menú de tres puntos. Sección Admin access: texto No admin passwords available. En la parte inferior, un botón oscuro de esquinas redondeadas Add new password, marcado con un rectángulo rojo, y la barra de navegación de Android (cuadrado, círculo, triángulo de retroceso).
5 Iniciar sesión en la interfaz web de Reduxi
El dispositivo se añade en el Configurator, la interfaz web de Reduxi Controller. No se añade en la propia Reduxi app ni en Reduxi Cloud. Puede abrirlo de dos formas:
Recomendado

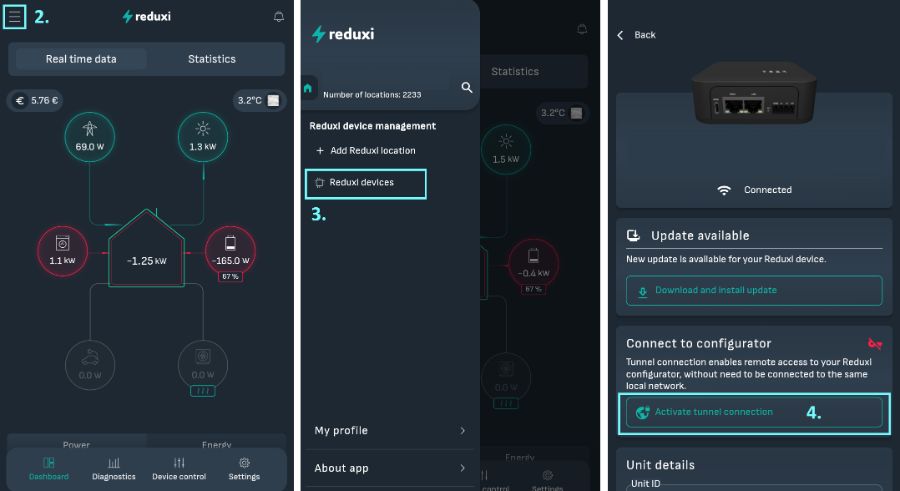

http://reduxi.local.Descripción en texto de esta imagen
Tres capturas de pantalla de teléfono de la Reduxi app, una junto a otra, tema oscuro, con marcadores azul claro y números de paso. Izquierda: panel con un icono de menú marcado con un recuadro azul claro y la etiqueta 2.; logotipo de reduxi; icono de campana; pestañas Real time data y Statistics; precio 5.76 EUR y temperatura 3.2 C; flujo de energía con red 69.0 W, solar 1.3 kW, casa -1.25 kW, lavadora 1.1 kW, batería -165.0 W con 67 %, y dos círculos inactivos con 0.0 W; pestañas inferiores Dashboard, Diagnostics, Device control, Settings. Centro: menú lateral con el logotipo de reduxi, Number of locations: 2233, icono de búsqueda, encabezado Reduxi device management, entradas Add Reduxi location y Reduxi devices (marcada con un recuadro azul claro y la etiqueta 3.), y en la parte inferior My profile y About app. Derecha: página del dispositivo con enlace Back, imagen de un dispositivo Reduxi negro, estado Connected, tarjeta Update available (New update is available for your Reduxi device., botón Download and install update), tarjeta Connect to configurator con un icono de llave rojo y el texto Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., botón Activate tunnel connection (marcado con un recuadro azul claro y la etiqueta 4.), y tarjeta Unit details con un campo Unit ID (cortado).

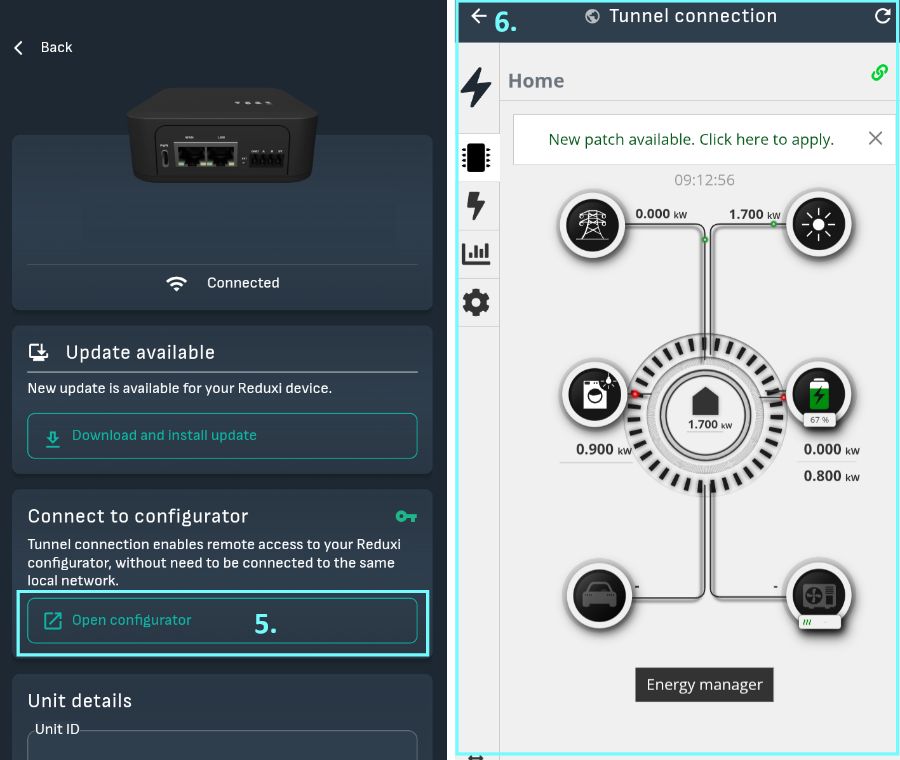

Descripción en texto de esta imagen
Dos capturas de pantalla de teléfono, una junto a otra, ambas con marcos azul claro y números de paso. Izquierda (pantalla azul oscuro de la Reduxi app): enlace Back; imagen de un dispositivo Reduxi negro con dos puertos Ethernet y un bloque de terminales; estado Connected con un icono de Wi-Fi; tarjeta Update available con el texto New update is available for your Reduxi device. y un botón Download and install update; tarjeta Connect to configurator (icono de llave) con el texto Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. y un botón Open configurator, enmarcado en azul claro y con la etiqueta 5.; debajo, una tarjeta Unit details con un campo Unit ID (cortado en la parte inferior). Derecha (etiqueta 6., enmarcada en azul claro): página web con barra superior Tunnel connection (flecha de retroceso e icono de actualizar), barra lateral de iconos a la izquierda (rayo, icono de chip de dispositivo seleccionado, rayo, gráfico de barras, engranaje), título de página Home con un icono de enlace verde, un mensaje New patch available. Click here to apply. con una X de cierre, hora 09:12:56, y un diagrama de flujo de energía: icono de torre eléctrica de red 0.000 kW, icono solar 1.700 kW, casa central 1.700 kW, icono de lavadora 0.900 kW, icono de batería 67 % con 0.000 kW y 0.800 kW, icono de coche e icono de bomba de calor, cada uno con un guion. Debajo del diagrama, una etiqueta oscura Energy manager.
reduxi.app) abra la ubicación y después Manage location → OEM devices → Activate tunnel connection, confirme con OK y espere unos 30 segundos. A continuación, haga clic en Go to controller. El Configurator se abre en una pestaña nueva sin contraseña.http://reduxi.local. La dirección IP figura en la lista de dispositivos del router o en la app, en Reduxi devices.admin · Contraseña admin (valor de fábrica). Si se cambió durante la instalación, utilice la nueva. No es la contraseña de su cuenta de Reduxi.Descripción en texto de esta imagen
Captura de pantalla de una ventana de navegador con la página de inicio de sesión del Reduxi Configurator. La barra de direcciones (marcada con un recuadro azul claro y ampliada en un segundo recuadro azul claro situado debajo) muestra una advertencia Not secure y la dirección reduxi.local. Una línea azul claro une la barra de direcciones con el recuadro ampliado. La página muestra el logotipo de reduxi Configurator arriba a la izquierda y una ilustración de líneas gris claro de una casa con paneles solares en el tejado, una wallbox, un coche eléctrico y un poste de carga. En el centro hay un cuadro Login con un menú desplegable de idioma (English), un campo de nombre de usuario con un icono de persona, un campo de contraseña con un icono de candado y un icono de ojo, y un botón oscuro Login. Los textos de ejemplo de los campos son muy pequeños.
Esto es lo que debería ver:

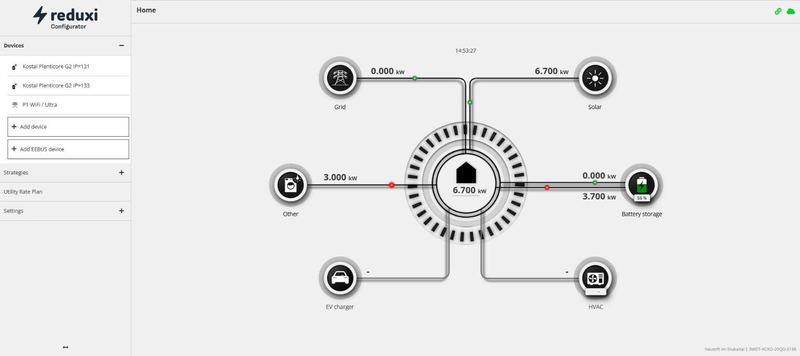

Descripción en texto de esta imagen
Captura de pantalla de la página Home del Reduxi Configurator. Menú izquierdo con el logotipo de reduxi Configurator; sección Devices (desplegada) con las entradas Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 y P1 WiFi / Ultra, y después los botones Add device y Add EEBUS device; debajo: Strategies (+), Utility Rate Plan, Settings (+). Barra superior: título Home, icono de enlace verde e icono de nube verde a la derecha. Área principal: hora 14:53:27 y un diagrama de flujo de energía con una casa central que muestra 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW y 3.700 kW, EV charger (guion) y HVAC (guion). Texto pequeño de pie de página abajo a la derecha.
admin no es su cuenta de Reduxi. reduxi.local solo funciona en la misma red que el controlador.6 Añadir el dispositivo a Reduxi
Abra primero el Configurator, véase Punto 5. La conexión OCPP solo funciona si el cargador y Reduxi usan la misma identidad y la misma URL de servidor.
6.1 Ajustes básicos
Descripción en texto de esta imagen
Captura de pantalla de la barra lateral del Reduxi Configurator. Cabecera: logotipo de reduxi Configurator. La sección Devices (con un icono de menos) muestra: Iskraemeco AM550 (icono de torre eléctrica) y dos entradas con iconos de sol y sin nombres visibles. En la parte inferior hay un botón Add device con un signo más, marcado con un rectángulo cian.
Descripción en texto de esta imagen
Captura de pantalla del asistente para añadir dispositivos del Reduxi Configurator, paso 1 Basic settings. Indicador de progreso con tres pasos: 1 Basic settings (activo, círculo negro), 2 Communication channel (gris), 3 Advanced settings (gris). Encabezado Basic settings. Campos: Device type *: menú desplegable vacío; Type *: menú desplegable vacío (atenuado); Name *: vacío. Botones: Back (con contorno) y Next (negro).
6.2 Ajustes de comunicación
El segundo paso configura el canal de comunicación para OCPP. Introduzca primero el Device identifier, la identidad del punto de carga que copió del cargador (Punto 4.1). La OCPP server URL la genera Reduxi Controller y se muestra en el canal de comunicación. Cópiela en el campo del servidor backend del cargador. Ejemplo: ws://192.168.1.200/ocpp/1.6/json/
Descripción en texto de esta imagen
Captura de pantalla del asistente para añadir dispositivos del Reduxi Configurator, paso 2 Communication channel (indicador de progreso: 1 Basic settings y 2 Communication channel activos, 3 Advanced settings en gris). Encabezado: Communication channel and device configuration. Campos: Device identifier *: my_station_ID1 (cursor de texto en el campo); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, con la indicación In effect when manual override is selected; Forward communication to backend OCPP server: vacío; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (campo gris de solo lectura con un icono de copiar). Botones: Back, Test communication (marcado con un rectángulo azul claro) y Next (negro).
6.3 Probar la comunicación
Haga clic en Test communication, abajo a la derecha del canal de comunicación. Comprueba una vez la conexión OCPP y no guarda nada. Si el resultado es correcto, haga clic en Done. Solo Done crea el dispositivo.
Descripción en texto de esta imagen
Captura de pantalla de la barra de botones inferior de un formulario del Reduxi Configurator sobre fondo gris claro. Izquierda: botón Back. Derecha: botón Test communication, marcado con un rectángulo azul claro, y junto a él un botón negro Done.

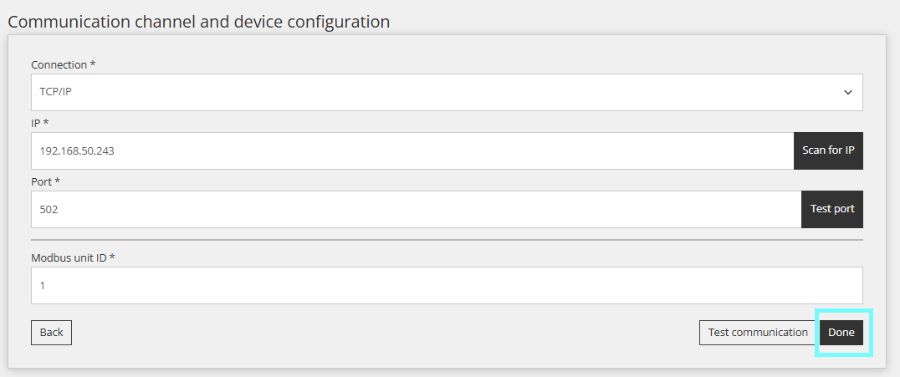

Descripción en texto de esta imagen
Captura de pantalla del formulario Communication channel and device configuration del Reduxi Configurator. Campos: Connection *: TCP/IP (menú desplegable); IP *: 192.168.50.243, con un botón negro Scan for IP; Port *: 502, con un botón negro Test port; Modbus unit ID *: 1. Botones en la parte inferior: Back (izquierda), Test communication y Done (derecha, negro). El botón Done está marcado con un rectángulo azul claro.
Hay tres resultados posibles:
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo titulado "Test communication" con un botón de cierre (x) arriba a la derecha, sobre un formulario atenuado. Texto verde: "Successful readout from device". Valores: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Botón abajo a la derecha: Close.
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo titulado "Test communication" con un botón de cierre (x) arriba a la derecha, sobre un formulario atenuado. Primer recuadro: "Unable to communicate with device." Segundo recuadro: "Number of devices found on OCPP - JSON 1.6: 1" y "Device identifier: GaroCS-43A4DB2076B80". Botón abajo a la derecha: Close. Detrás del cuadro de diálogo, el formulario atenuado muestra las etiquetas "Energy counter" arriba y "Forward communication to backend OCPP server" abajo.
Descripción en texto de esta imagen
Captura de pantalla de un cuadro de diálogo titulado "Test communication" con un botón de cierre (x) arriba a la derecha, sobre una página atenuada. Primer recuadro: "Unable to communicate with device." Segundo recuadro: "Number of devices found on OCPP - JSON 1.6: 0". Botón abajo a la derecha: Close.
7 Comprobar las lecturas
7.1 Comprobar las lecturas
Abra Devices → su cargador → Last measurements. Los valores indican si el cargador se comunica correctamente.
Descripción en texto de esta imagen
Captura de pantalla de una página de lecturas de un cargador con paneles grises. Panel Control type: botones Auto (seleccionado, azul claro), Manual, Off, Boost; marca de tiempo 02. 10. 2024 15:47:17. Panel Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Panel Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Panel Energy: Import active energy 5,104.5 kWh. Panel Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Cada valor lleva al lado una pequeña marca de tiempo (02. 10. 2024, 15:47:17 o 15:47:16 para Communication error).
7.2 Comportamiento del control
Una vez añadido el cargador, puede participar en las estrategias de Reduxi que marcó en el asistente, véase Estrategias para Reduxi Controller. Puede supervisar el cargador en la aplicación Reduxi Cloud.
✓ Resumen
Preparación (Puntos 1–3): Revise la información del fabricante y conecte el cargador a su red Wi‑Fi. El cargador y Reduxi Controller deben estar en la misma red.
Cargador Etrel (Punto 4): Abra el cargador (INCH Pro en el navegador, INCH Core en la app), pegue la URL del servidor de Reduxi en el campo del servidor backend y copie la identidad del punto de carga.
Añadir a Reduxi (Puntos 5–6): Abra el Configurator, añada un cargador de VE de tipo OCPP 1.6 - JSON, introduzca la identidad del punto de carga como identificador del dispositivo, ejecute Test communication y haga clic en Done.
Puesta en marcha (Punto 7): Compruebe las últimas mediciones y seleccione las estrategias en las que debe participar el cargador.
→ Problemas frecuentes
| Problema | Solución |
|---|---|
| No se puede comunicar con el dispositivo 1 | El identificador del dispositivo en Reduxi no está definido o es distinto de la identidad del punto de carga del cargador. Vuelva a copiar la identidad desde el cargador (Punto 4.1) e introdúzcala en el canal de comunicación (Punto 6.2). |
| No se encuentra ningún dispositivo con comunicación OCPP 1.6 | El cargador no llega al servidor OCPP del controlador. Compruebe la URL del servidor backend en el cargador (Punto 4.1), que el cargador esté conectado a la Wi‑Fi y que el cargador y el controlador estén en la misma red. |
| No puedo iniciar sesión en el cargador | El nombre de usuario y la contraseña de administrador son parámetros ocultos que se facilitan durante la instalación. Póngase en contacto con support@reduxi.zendesk.com. |
| El cargador pierde la conexión tras reiniciar el router | Probablemente haya cambiado la dirección IP de Reduxi Controller, por lo que la URL del servidor en el cargador ya no es válida. Use una dirección IP fija para el controlador y actualice la URL. |
| Open configurator no se abre o se queda vacío | El túnel aún no está activo. Espere unos 30 segundos y compruebe que el controlador está en línea. |
Se rechaza el inicio de sesión con admin
|
La contraseña se cambió durante la instalación. Consulte al instalador. La contraseña de la cuenta de Reduxi no sirve aquí. |
reduxi.local no carga |
No está en la misma red. Use la dirección IP o el túnel. |
| Falla la prueba de comunicación, dispositivo sin conexión | Compruebe la accesibilidad, la IP, el puerto 1502 y el unit ID 71, y que Modbus esté activado en el inversor. |
