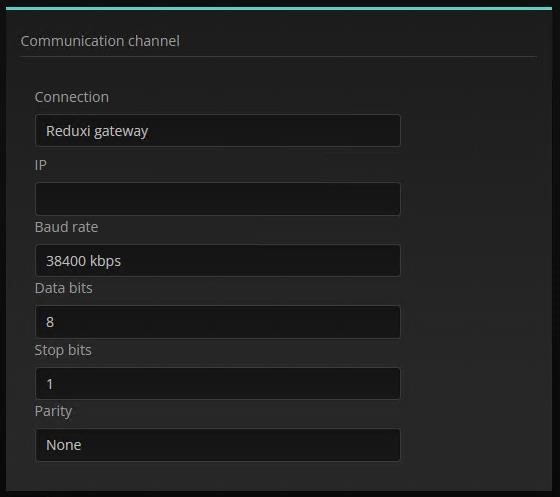

Viestintäkanava
| Yhteys | Yhteyden tyyppi. |
| Yhteys – Paikallinen sarjaportti | Paikallinen sarjaportti. |
| Yhteys – Reduxi-yhdyskäytävä | Reduxi-sovitin, joka liitetään Ethernet-liitännän kautta. |
| Yhteys – TCP/IP | TCP/IP-yhteys |
| Yhteys – UDP | UDP-yhteys. |
| Yhteys – Paikallinen sarjaportti | Määritämme portin numeron sarjaliikennettä varten. |
| Yhteys – Reduxi-yhdyskäytävä – IP | Reduxi-yhdyskäytävän IP-osoite. |
| Yhteys – TCP/IP – IP | IP-osoite TCP/IP-viestintää varten. |
| Yhteys – TCP/IP – Portti | Porttilaite TCP/IP-viestintään. |
| Yhteys – UDP – IP | IP-osoite UDP-viestintää varten. |
| Yhteys – UDP – Portti | Portin numero UDP-viestintää varten. |
|
Tiedonsiirtonopeus – 300 kbps – 460800 kbps
|
Tiedonsiirtonopeus – vakioalue. |
|
Databitit - 5 - 8
|
Pakettidatabittien alue. |
| Pysäytysterä – 1-2 |
Rane biteille, jotka edustavat paketin loppua.
|
| Pariteetti – ei mitään. Parillinen, Odd | Osoittaa pariteettia. |
