REDUXI GATEWAY

Käyttöohje

Versio V3.0 09.2025

www.reduxi.eu


1. Johdanto

Reduxi Gateway on Reduxi-järjestelmän laajennusyksikkö, joka mahdollistaa RS485-sarjasignaalien muuntamisen TCP/IP-internetprotokollaksi. Se on tarkoitettu käytettäväksi tapauksissa, joissa Reduxi-ohjaimen sarjaliitäntöjen (1x RS485) määrä ei riitä käyttäjän tarpeisiin laitteiden liittämiseen RS485-portteihin. Se toimii myös apulaitteena tilanteissa, joissa laitteen ja Reduxi Controller -ohjaimen välinen etäisyys on liian suuri suoran kaapeliyhteyden muodostamiseksi RS485-portteihin.

Reduxi Gatewayta käytetään myös tapauksissa, joissa tarvitaan kaksi relelähtöä laitteen säätämiseen, kuten lämpöpumpun hallintaan SmartGrid Ready (SG Ready) -toiminnolla.

Lisäksi Reduxi Gateway voi toimia mittauslaitteena sähkövirtojen seurantaa varten. Tässä tapauksessa virtapihdit kytketään Reduxi Gatewayn virtatuloihin, mikä mahdollistaa tehotietojen keräämisen. Jännitetiedot saadaan sitten suoraan Reduxi Controllerista.


2. Asennuksen liitäntätiedot

  • Liitä AC/DC-sovitin Reduxi Gatewayhin ja kytke sitten sovitin virtalähteeseen. Ylin LED-valo tulisi syttyä vihreäksi.
  • Käytä Reduxi-mobiilisovellusta Gatewayn määrittämiseen
  • Vaihtoehtoisesti voit määrittää Gatewayn seuraavien ohjeiden mukaisesti
    • Siirry mobiililaitteen tai tietokoneen WiFi-verkkoasetuksiin ja muodosta yhteys Gateway-laitteen yhteyspisteeseen.
  •
    • Jos ponnahdusikkuna ei avaudu automaattisesti, avaa selain ja siirry osoitteeseen http://gateway.local.
    • Kirjaudu sisään käyttäjätunnuksella "admin" ja salasanalla "admin".
    • Määritä langallinen tai langaton verkko ja liitä Reduxi lähiverkkoon (on suositeltavaa asettaa staattinen IP-osoite).
    • Napsauta "tallenna" ja liitä nyt matkapuhelin tai tietokone samaan langalliseen tai langattomaan lähiverkkoon, johon olet aiemmin liittänyt Reduxi Gatewayn.
  • Reduxi-ohjaimen pitäisi jo olla yhteydessä paikalliseen internetverkkoon (Reduxi Controller).
  • Liitettäessä virtapihtejä noudatetaan seuraavaa järjestystä
    • L1: Punainen
    • L2: Vihreä
    • L3: Keltainen
  • Noudata seuraavia kohtia, jotka koskevat relelähtöjen kytkemistä ja virta-antureiden asentamista.
  • Lisätietoja ohjelmiston konfiguroinnista/asennuksesta saat verkkosivustolta, josta löydät uusimman dokumentaation: https://support.reduxi.eu.

Ohjelmiston konfigurointia ja asennusta varten katso Reduxi Local online -käyttöohjetta support.reduxi.eu.


3. Tekniset tiedot

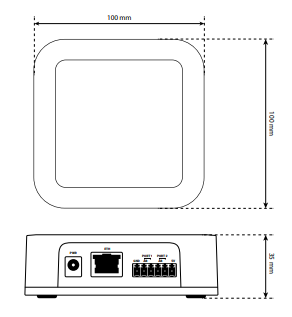

3.1. Mitta

  • Pöytäkotelo, jossa on mahdollisuus DIN-kiskokiinnitykseen IEC/EN 60715 TH35.

  • Mitat: 100 x 100 x 35 mm.

  • Tunkeutumissuojaus: <IP20.

  • Paino: 230 g.




3.2. Tekniset tiedot



VIRTALÄHDE
Syöttöjännite - DC Jack  12 - 24 V DC
Maksimivirta 12 V DC:llä  200 mA



PINS
Virtalähde  2-nastainen DC-liitin
Ethernet  RJ45 10/100 Mbps (puoli-/täysduplex)
RS485

2x 2-nastainen liitinlohko
Anturin tulovirta (versio 1)

3x 3,5 mm (CT1, CT2, CT3) 0-1V 0-1V
Anturin tulovirta (versio 2)

RJ12-liitin (CT1, CT2, CT3) 0-1V
Relaatulostot (versio 1)

2x DO(NO/COM/NC) - max. 5A
Relaatulostot (versio 2)

3x DO(NO/COM/NC) - max. 5A



LIITÄNTÄ
Ethernet  10/100 Mbps
Wi-Fi  IEEE 802.11 a/b/g/n/ac, 2,4/5GHz
RS485  2x 921600 BAUD puoliksi duplex



MUUT
Käyttölämpötila-alue  0°C - +40°C
Varastointilämpötila-alue  -10°C - +70°C
Suhteellinen kosteus käytön aikana  < 95 % (ei-kondensoituva)
Tunkeutumissuojaus  < IP20



3.3. Liitännän pinoutit

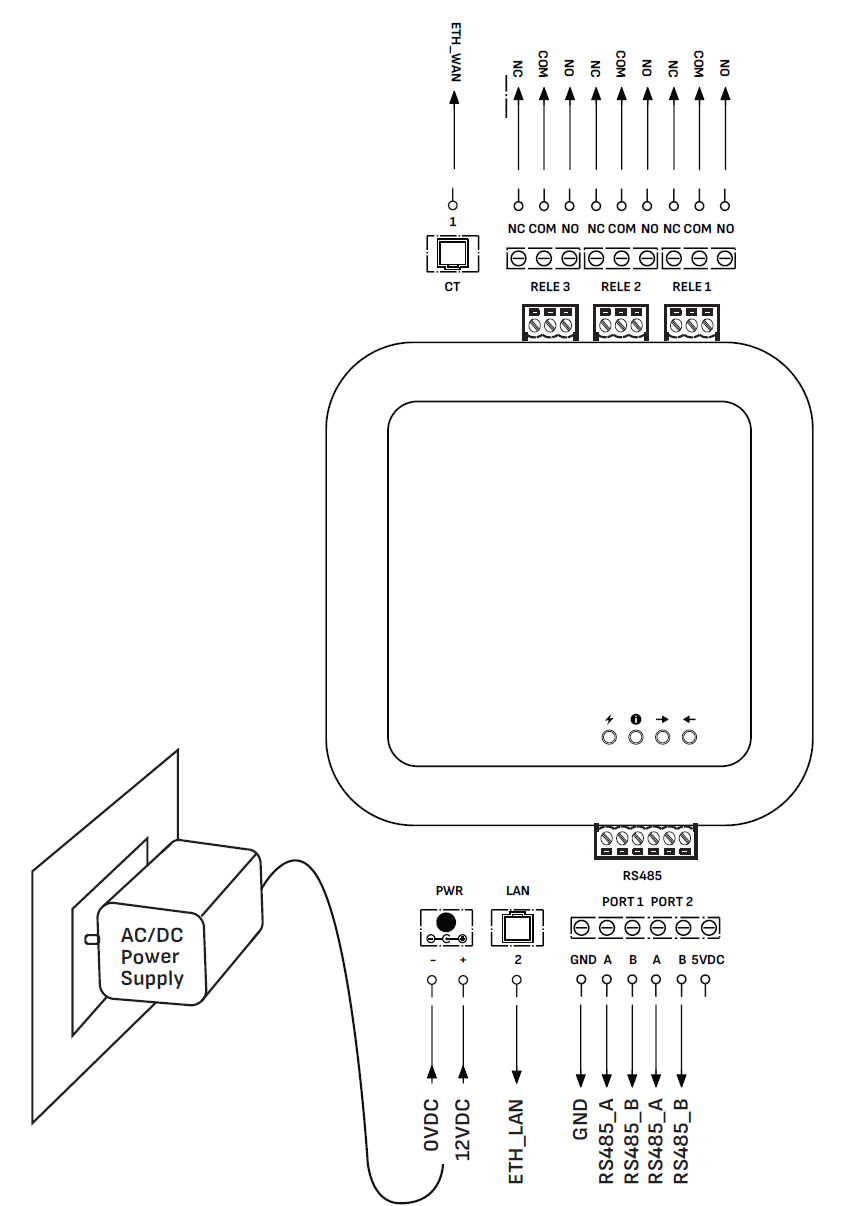

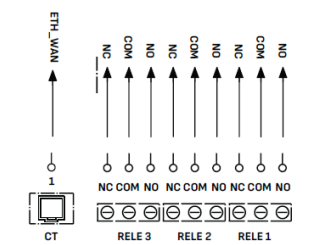

3.3.1. Kytkentäkaavio (versio 2)

3.3.2. Nollauspainike






Seuraavalla tavalla voit palauttaa Reduxi Gatewayn tehdasasetukset:

  • Paina neulaa äläkä päästä irti (jatka painamista).

  • Jatka nollausneulan painamista yli 7 sekunnin ajan, kunnes kaikki LED-valot syttyvät.

  • Kun LED-valot syttyvät, vapauta painike.

  • Odota 30 sekuntia, kunnes Reduxi Gateway palauttaa kaiken tehdasasetuksiin.



3.3.3. Virtalähde


Kuva 1: Virtalähteen nastoitus (merkitty merkillä
numerolla 1)


Laite on varustettava rajoitetulla teholla
virtalähde tai PS2-vaatimusten mukainen virtalähde
standardin IEC 62368-1 mukaisesti.



3.3.4. Ethernet - RJ45 ja RS485

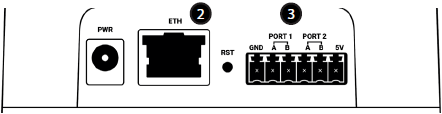

Kuva 2: Ethernet-portti (merkitty numerolla 2) ja RS485-viestintäportit (merkitty numerolla 3).

Ethernet-portti (merkitty numerolla 2):

PIN-numero.  Toiminto

  • Tiedonsiirtonopeus: 10/100 Mbps.

  • Kategoria: CAT5.

  • Vihreä valo ilmaisee, että yhteys on muodostettu.

  • Oranssi valo osoittaa liikennettä.

  • Automaattinen crossover.
1  TX+
2  TX-
3  RX+
6  RX-

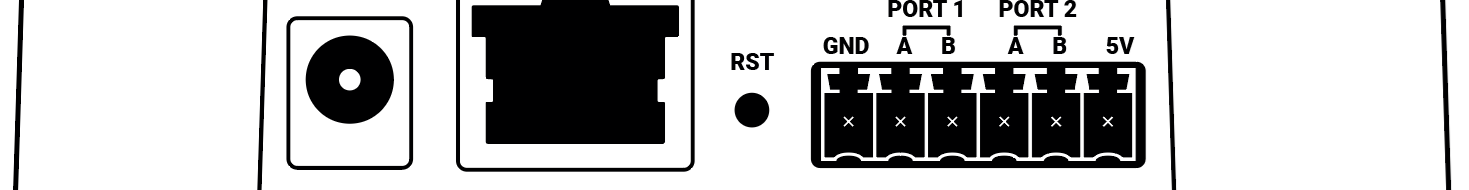

RS485-viestintäportit (merkitty numerolla 3):


  1. GND

  2. A + (portti 1)

  3. B - (portti 1)

  4. A + (portti 2)

  5. B - (portti 2)

  6. +5V DC lähtö

  • Tiedonsiirtonopeus: 921600 BAUD.
  • Half duplex.
  • Jännitetaso: 0 V - 5 V.

Saatavilla on myös muita viestintämoduuleja ulkoisia laitteita varten. Ota meihin yhteyttä saadaksesi nykyisen moduulien luettelon ja hinnaston.



3.3.5. Viestintäliitännät

Versio 1




Versio 2

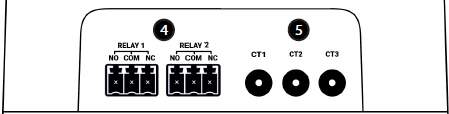

Relelähtö (merkitty numerolla 4):

  • max. 5A AC/DC

Virta-anturin tulot (merkitty numerolla 5):

  • 3x3.5mm(I1, I2, I3) - 0-1V (versio 1)
  • 1x RJ45 - 0-1V (versio 2)

3.3.5. LED-merkkivalot


Ensimmäinen LED-valo:

  • vihreä: virta on päällä.
  • sininen: Internet-yhteys on aktiivinen.
  • red: virhe.
  • valkoinen: päivitys/nollaus

Toinen LED-valo:

  • vihreä vilkkuu: lukee PORT1.
  • sininen vilkkuu: kirjoitus PORT1.

Kolmas LED-valo:

  • vihreä vilkkuu: lukee PORT2.
  • sininen vilkkuu: PORT2:n kirjoittaminen.
  • keltainen: MODUS-viestintä.

Neljäs LED-valo:

  • vihreä: rele 1 ON.
  • sininen: rele 2 ON.
  • turki: rele 1 ja rele 2 ON.



4. Yleiset käyttöohjeet

  • Käyttämällä tätä laitetta hyväksyt Tietosuojakäytäntö ja Käyttöehdot
  • Lue ja säilytä nämä ohjeet myöhempää käyttöä varten. Noudata kaikkia varoituksia ja ohjeita.
  • Sijoitus: Varmista, että tuote on sijoitettu vakaalle, värähtelemättömälle alustalle.
  • Pakkauksen purkaminen: Poista kaikki pakkausmateriaalit ennen tuotteen liittämistä virtalähteeseen.
  • Ilmanvaihto: Älä aseta esineitä tuotteen päälle.
  • Kosteus ja nesteet: Suojaa tuote altistumiselta nesteille, sateelle tai kosteudelle.
  • Puhdistus: Puhdistus: Irrota tuote aina pistorasiasta ennen puhdistusta. Käytä vain pehmeää, kuivaa liinaa; vältä nestemäisiä tai suihkutettavia puhdistusaineita.
  • Avoimet työpaikat: Älä työnnä esineitä aukkoihin.
  • Korjaukset ja muutokset: Älä yritä avata tai korjata tuotetta itse, sillä tämä mitätöi takuun. Vain pätevät huoltoteknikot saavat suorittaa korjauksia.
  • Siirtyminen: Irrota tuote virtalähteestä ennen sen siirtämistä.
  • Merkinnät: Säilytä kaikki alkuperäiset etiketit ehjinä äläkä poista niitä tuotteesta.
  • Lämmönlähteet: Vältä tuotteen asentamista lähelle lämmönlähteitä, kuten lämpöpattereita, lämmittimiä tai muita lämpöä tuottavia laitteita.
  • Virtajohto: Asenna virtajohto tukevasti ja varmista, ettei se ole kompastumisvaarassa tai alttiina mahdollisille esineille, jotka voivat puristaa tai vääntää sitä.
  • Lisävarusteet: Käytä vain valmistajan suosittelemia lisävarusteita tai lisälaitteita.
  • Irrottaminen: Irrota tuote virtalähteestä sähkömyrskyjen aikana tai jos sitä ei käytetä pitkään aikaan.
  • Jännitevaatimukset: Kytke tuote vain pistorasiaan, joka vastaa näissä ohjeissa määritettyjä jännitevaatimuksia.
  • Virtayhteys: Varmista, että laitteen virransyöttö on aina käytettävissä ja toimiva.
  • Sähköinen kuormitus: Älä ylikuormita pistorasioita, jatkojohtoja tai katkaisijapaneeleita.



Tuottaja

Nimi: Nimi: AMIBIT d.o.o.

Osoite: Šaleška 2 a, 3320 Velenje

Tunnistenumero: 6930808000

VEROTUNNISTE: SI51315831

Sähköposti: info@reduxi.eu

Puhelin: +386 (0)3 777 01 40



Asiakirja

Tarkoitus: Reduxi Gateway - Käyttöohje



Tekijänoikeus

© 2022 AMIBIT d.o.o.

Kaikki oikeudet pidätetään. Tätä asiakirjaa ei saa kopioida, tallentaa tallennus- ja hakujärjestelmään tai missään muussa muodossa, sähköisesti, sähköstaattisesti, magneettinauhalla, valokopioimalla tai muulla tavoin ilman AMIBIT d.o.o:n etukäteen antamaa kirjallista lupaa.
