1. Johdanto

Tervetuloa Reduxin maailmaan, jonka avulla voit hallita energiakustannuksia ja tehostaa sähkön käyttöä kestävän kehityksen hyväksi. Tärkeimmät ominaisuudet:

• Huipputehon hallinta,
• Aurinkovoimalaitoksen tuotannon hallinta,
• Sähkönkulutuksen optimointi.

Tarkka mittaus ja energiankulutuksen analysointi ovat ensimmäiset askeleet kohti energian vähentämistä. Tämän tavoitteen saavuttamiseksi tarvitaan oikeaa teknologiaa. Reduxi Converter mahdollistaa AM550-mittarin liittämisen Reduxi-järjestelmään Reduxi Controller- tai Reduxi Gateway -laitteen kautta.

2. Kytkentäohjeet

Ensimmäistä konfigurointia varten sinun on kytkettävä Reduxi Converter Reduxi Controlleriin tai Reduxi Gatewayn RS485-porttiin. Liitäntään suositellaan käytettäväksi kaksoiseristettyä kierrettyä parikaapelia, jossa on punos (suojattu kaapeli).

• Kaksoiseristetty kierretty parijohto on kytkettävä seuraavasti: Muuntimen A ensimmäinen johto kytketään Reduxi-johtoon A. Muuntimen B toinen johto kytketään Reduxi-johtoon B. Kytke punottu kaapeli (suojattu kaapeli) GND:hen.
• Kytke Iskra AM550 -mittari RJ12-kaapelilla Reduxi-muuntimeen (varmista, että RJ12-kaapelin johtojen järjestys on sama RJ12-kaapelin molemmilla puolilla).
• Yllä olevan vihreän LEDin pitäisi alkaa palaa.

Ohjelmiston konfigurointia/asennusta varten käy verkkosivustolla, josta löydät uusimmat asiakirjat:

support.reduxi.eu.

3. Tekniset tiedot

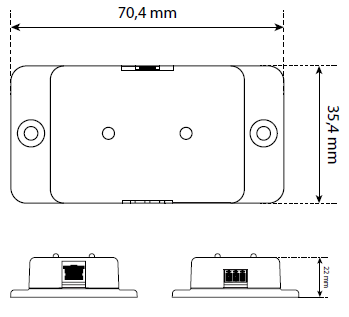

3.1. Mitat

• Pöydän kotelo, joka voidaan kiinnittää.
• Mitat: 35,4 x 70,4 x 22 mm.
• Suojelu: <IP20.
• Paino: 30 g.

3.2. Tekniset tiedot

3.3. Liitäntäpistokkeet

3.3.1. RS485-pistokkeet

Kuva 1: Tietoliikenneliittimet RS485 (merkitty numerolla 1).

• Suurin tiedonsiirtonopeus: 921600 BAUD.

• Half duplex.

• Jännitetaso: 0 V - 5 V.

3.3.2. RJ12-pistokkeet

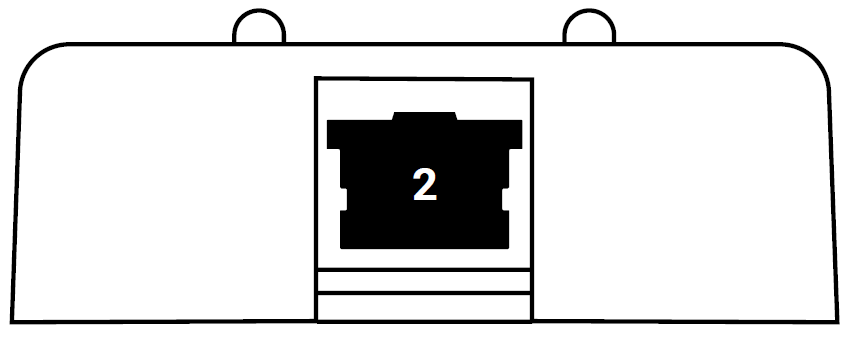

Kuva 2: Yhteyspistokkeet RJ12 (merkitty numerolla 2).

1. +5V DC-virtalähde.
2. Datajohdon kysyntä - lähtö.
3. Data GND.
4. NC - ei kytketty.
5. Datajohto - tulo.
6. GND virransyöttö.

• Tiedonsiirto Iskra P1 -lähtö.
• Jännitetaso: 0 V - 5 V.

3.3.3. LED-merkkivalot

	Vihreä LED: virransyöttö on aktiivinen.
	Keltainen LED: vilkkuu tiedonsiirron aikana.

4. Yleiset käyttöohjeet

• Käyttämällä tätä laitetta hyväksyt Tietosuojaselosteen ja käyttöehdot.
• Lue ja säilytä nämä ohjeet myöhempää käyttöä varten. Noudata kaikkia varoituksia ja ohjeita.
• Sijoitus: Varmista, että tuote on sijoitettu vakaalle, värähtelemättömälle alustalle.
• Pakkauksen purkaminen: Poista kaikki pakkausmateriaalit ennen tuotteen liittämistä virtalähteeseen.
• Ilmanvaihto: Älä aseta esineitä tuotteen päälle.
• Kosteus ja nesteet: Suojaa tuote altistumiselta nesteille, sateelle tai kosteudelle.
• Puhdistus: Puhdistus: Irrota tuote aina pistorasiasta ennen puhdistusta. Käytä vain pehmeää, kuivaa liinaa; vältä nestemäisiä tai suihkutettavia puhdistusaineita.
• Avoimet työpaikat: Älä työnnä esineitä aukkoihin.
• Korjaukset ja muutokset: Älä yritä avata tai korjata tuotetta itse, sillä tämä mitätöi takuun. Vain pätevät huoltoteknikot saavat suorittaa korjauksia.
• Siirtyminen: Irrota tuote virtalähteestä ennen sen siirtämistä.
• Merkinnät: Säilytä kaikki alkuperäiset etiketit ehjinä äläkä poista niitä tuotteesta.
• Lämmönlähteet: Vältä tuotteen asentamista lähelle lämmönlähteitä, kuten lämpöpattereita, lämmittimiä tai muita lämpöä tuottavia laitteita.
• Virtajohto: Asenna virtajohto tukevasti ja varmista, ettei se ole kompastumisvaarassa tai alttiina mahdollisille esineille, jotka voivat puristaa tai vääntää sitä.
• Lisävarusteet: Käytä vain valmistajan suosittelemia lisävarusteita tai lisälaitteita.
• Irrottaminen: Irrota tuote virtalähteestä sähkömyrskyjen aikana tai jos sitä ei käytetä pitkään aikaan.
• Jännitevaatimukset: Kytke tuote vain pistorasiaan, joka vastaa näissä ohjeissa määritettyjä jännitevaatimuksia.
• Virtayhteys: Varmista, että laitteen virransyöttö on aina käytettävissä ja toimiva.
• Sähköinen kuormitus: Älä ylikuormita pistorasioita, jatkojohtoja tai katkaisijapaneeleita.

Tuottaja

Nimi: Nimi: AMIBIT d.o.o.

Osoite: Šaleška 2 a, 3320 Velenje

Tunnistenumero: 6930808000

VEROTUNNISTE: SI51315831

Sähköposti: info@reduxi.eu

Puhelin: +386 (0)3 777 01 40

Asiakirja

Tarkoitus: Reduxi Converter AM550-mittarille

Versio: V1.0 12.2022

Tekijänoikeus

© 2022 AMIBIT d.o.o.

Kaikki oikeudet pidätetään. Tätä asiakirjaa ei saa kopioida, tallentaa tallennus- ja hakujärjestelmään tai missään muussa muodossa, sähköisesti, sähköstaattisesti, magneettinauhalla, valokopioimalla tai muulla tavoin ilman AMIBIT d.o.o:n etukäteen antamaa kirjallista lupaa.
