Tavoite

Reduxi säätelee akkuvaraston siten, että päivällä se latautuu aurinkovoimalaitoksen kautta ja yöllä, kun aurinkovoimalan tuotanto ei ole tarpeeksi suuri kattamaan talon kulutusta, kytkee sähköt päälle. akkuvaraston kulutusta, mikä lisää omavaraisuutta.

Ongelma

Miksi akkuvarasto ei toimi optimaalisesti, vaikka valitun akkuvaraston lataustila (SOC) on suhteellisen korkea – akkuvarasto on lähes aina täynnä (kuva 1)?

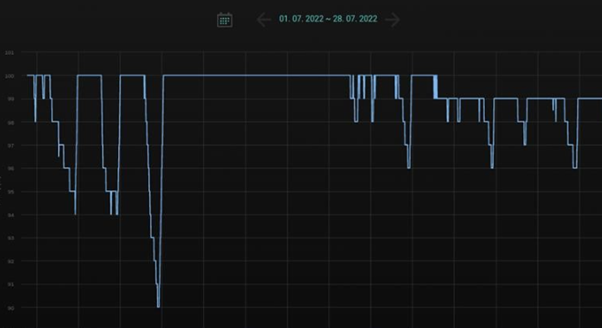

Kuva 1: Lataustila (SOC) on aina korkea; Web-sovellus Reduxi.

1. Varmista, että akkuvarasto on kytketty oikein.

Siirry Reduxi Configuratoriin. Napsauta Reduxi Configuratorin ensimmäisellä sivulla (vasen valikko):

• Akkuvarasto, jonka mittauksista haluat tarkan käsityksen.

Jos valittu akkuvarasto on liitettynä, viimeinen mittaus -välilehdellä näet tietoja akun varastoinnin tilasta.

Kun valitun akkuvaraston tiedot näytetään, se tarkoittaa, että akkumuisti on kytketty oikein ja toimii (kuva 2).

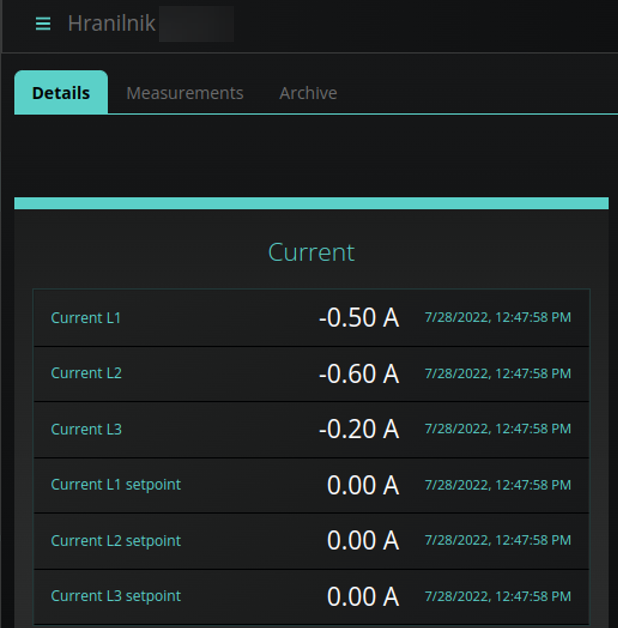

Kuva 2: Akkuvarasto on kytketty oikein ja toimii, tiedot näytetään; Reduxi Configurator.

2. Tarkista valitun akkutallennustilanasetukset

Napsauta:

• Asetukset (vasen valikko).
• Akun tallennustila, jonka asetukset haluat nähdä.

Konfigurointilomake näyttää, että perusasetuksia on muokattu. Akkuvaraston täyttöoikeus 100 %:iin ja akkuvaraston tyhjennysoikeus 100 %:iin asetetaan (kuva 3).

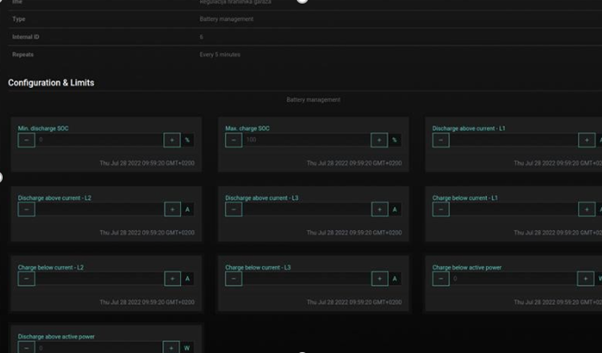

Kuva 3: Valitun akun tallennustilan konfigurointi.

Akkuvarasto on kytketty oikein ja Konfigurointi-lomakkeen asetuksia muokataan. Mistä johtuu, että akkuvaraston toiminta ei ole optimaalinen?

Mahdolliset syyt ja ratkaisut

On mahdollista, että sähkönkuluttajia ei ole. Siksi akkuvaraston sähköä ei kuluteta.

Kaavio (kuva 4) osoittaa, että sähkönkuluttajia on. Oranssi väri kaaviossa, joka osoittaa valitun akkuvaraston, osoittaa, että sähköä kulutetaan verkosta. Koska akun varaustila (SOC) on korkea, sähköä voitaisiin kuluttaa akkuvarastosta verkon sijaan.

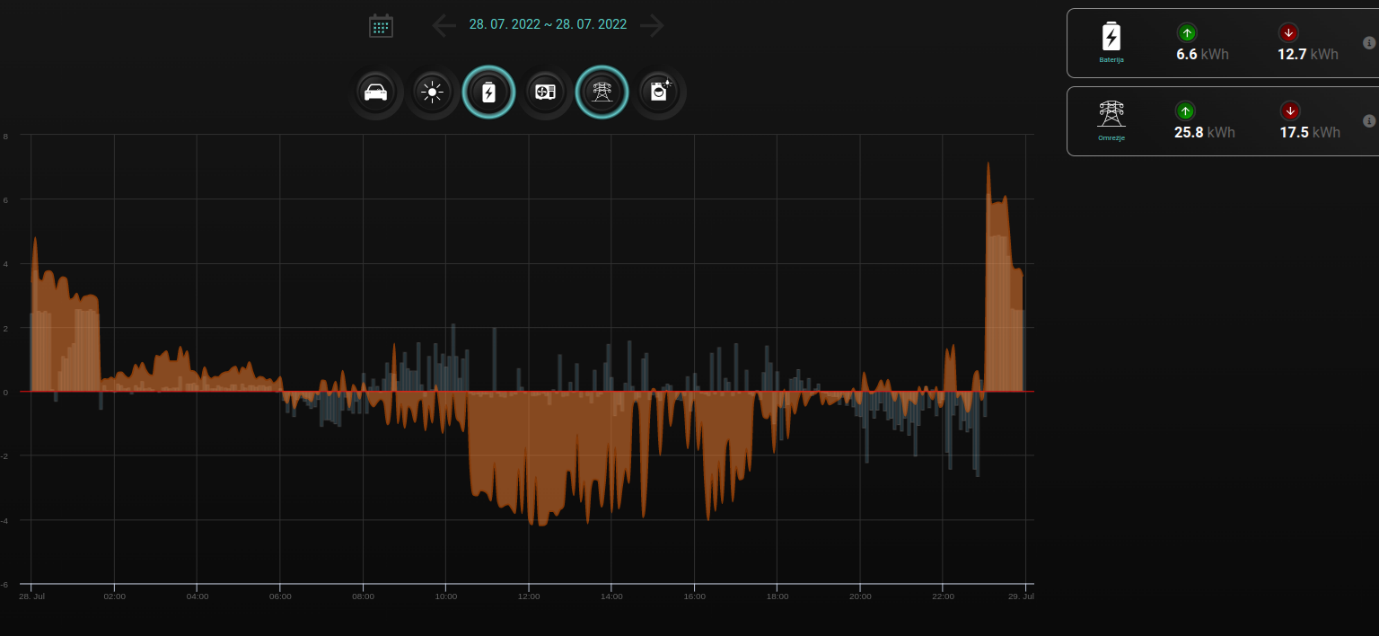

Kuva 4: Verkon kulutuksen näyttö ja akkuvaraston COF; Web-sovellus Reduxi.

Graafisen harmaa väri ilmaisee akkuvaraston sähkönkulutuksen. Oranssin viivan alapuolella on ajalla klo 10-12 havaittavissa, että akkuvaraston sähkönkulutus on minimaalista huolimatta siitä, että akkuvarasto on lähes täynnä.

Syynä tähän voi olla akun varastointi. Siinä on oma järjestelmänsä, joka ei salli sitä ohjata ulkoisella laitteella. Jos akkuvarasto toimii erillistilassa, se ei tottele Reduxin komentoja. Tässä tapauksessa akun tallennustila ei toimi optimaalisesti, vaikka olet asettanut optimointistrategiat Reduxissa. Esimerkiksi Victron-akkuvarastoissa on ESS-ohjausalgoritmit (lisää löytyy Victron-akkujen ohjeista, 4.3.1. tila).
