1. Fyysinen yhteys

Liitä RS485 moduuliin CM-v-3. Moduulin tunniste vaihtelee energiamittarin tukeman valinnaisen lisäosan mukaan (RS485, CS, GSM-GPRS, UMTS(3G), MODBUS TCP/IP -virtasilmukka, ETHERNET).

#1 Ensimmäinen vaihtoehto - yhdistä valinnaisen kortin PINS-koodit

Yhdistä valinnaisen kortin PINS-koodit - energiamittarin asetukset Iskraemeco - Kanava 3
27: A
29: B
28: GND

#2 Toinen vaihtoehto - liitä PINS suoraan energiamittariin - Iskraemecon energiamittarin asetukset - Kanava 1

Saimme Elektro Ljubljanalta tiedon, että tämä portti on aina aktiivinen eikä vaadi lisäasetuksia.

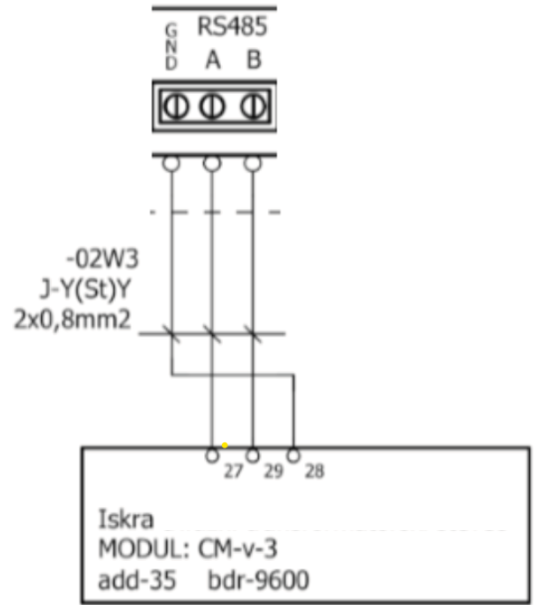

Liitä Iskraemecto MT880 RS485:een

Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28

2. Hanki energiamittarin sarjanumero

Sarjanumero voidaan lukea energiamittarista. Ole hyvä ja katso alla olevaa kuvaa. Punainen neliö näyttää sarjan neljä viimeistä numeroa. Toinen osa sarjasta on piilotettu turvallisuussyistä. Lue tapauksessasi koko sarja energiamittarista.

3. Hanki fyysinen laiteosoite (HDLC-osoite)

Osoite on sarjanumeron energiamittarin kaksi viimeistä numeroa.

Esimerkiksi yllä oleva sarjanumero on 59.

Jos tämä osoite ei toimi, meidän on lisättävä sarjanumeroon 16. Esimerkki: 59 + 16 = 75

Prosessin selitys ja toinen esimerkki:

4. Lisää laite Reduxi Configuratoriin

Ensin voit kirjautua sisään Reduxi Configuratoriin käyttämälläReduxi Configurator -ohjelmaa selaimen kautta.

1. Napsauta Lisää laite

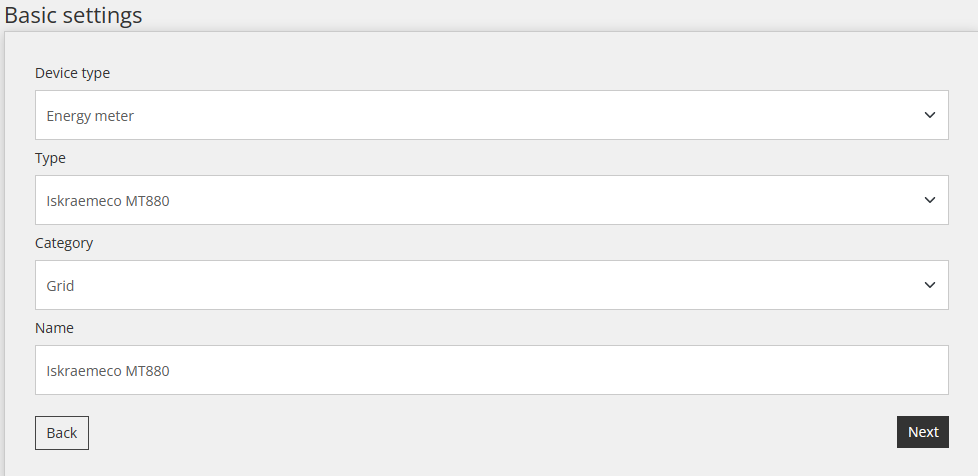

2. Avaa perusasetukset

3. Valitse Viestintäkanava

4. Anna laitteen asetukset

Sarjanumero = lue se Iskraemecon energiamittarista

Laitteen fyysinen osoite: katso yllä

Looginen laitetunnus = 1 (oletus)

Asiakkaan osoite = 1 (oletus)

Salasana = kysy salasana palveluntarjoajaltasi

Ulkoinen CT-suhde = virtojen suhde - jos sinulla on 250A/5A, tulos on 50

Ulkoinen VT-suhde = korkea jännitesuhde. Vain siinä tapauksessa, että laskuri on keskijännitteellä 230 V:n sijaan

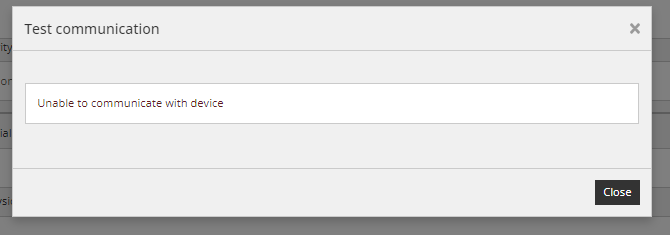

5. Anna ja valitse Lisäasetukset
