1. Kuinka yhdistää Landis+Gyr E570 ZMY S2 psyykkisesti Reduxi-ohjaimeen?

Katso alla olevasta kuvasta liittäminen RS485:n kautta.

2. Hanki fyysinen laiteosoite (HDLC-osoite)

Esimerkiksi:

Serilan numero: 73852799
HDLC-laitteen osoite: 2799+1000=3799

3. Lisää laite Reduxi Configuratoriin

Ensin voit kirjautua sisään Reduxi Configuratoriin käyttämällä Reduxi Configurator -ohjelmaa selaimen kautta.

1. Napsauta Lisää laite

2. Avaa perusasetukset

3. Valitse Viestintäkanava

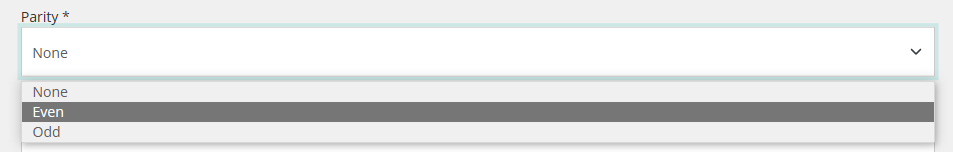

Huom. Energiamittarin kokoonpanosta riippuen sinun on valittava oikea pariteetti. Kokeile eri pariteettiyhdistelmien välillä löytääksesi toimivan asetuksen.

4. Anna laitteen asetukset

Sarjanumero = lue se Iskraemecon energiamittarista

Laitteen fyysinen osoite: katso yllä

Looginen laitetunnus = 1 (oletus)

Asiakkaan osoite = 1 (oletus)

Salasana = kysy salasana palveluntarjoajaltasi

Ulkoinen CT-suhde = virtojen suhde - jos sinulla on 250A/5A, tulos on 5

Ulkoinen VT-suhde = korkea jännitesuhde. Vain siinä tapauksessa, että laskuri on keskijännitteellä 230 V:n sijaan

5. Anna ja valitse Lisäasetukset
