1. ABB Terra -latausaseman asennus

Jos haluamme, että Reduxi Controller yhdistetään ABB Terra -latausasemaan, sinun on säädettävä tietyt asetukset itse latausasemassa.

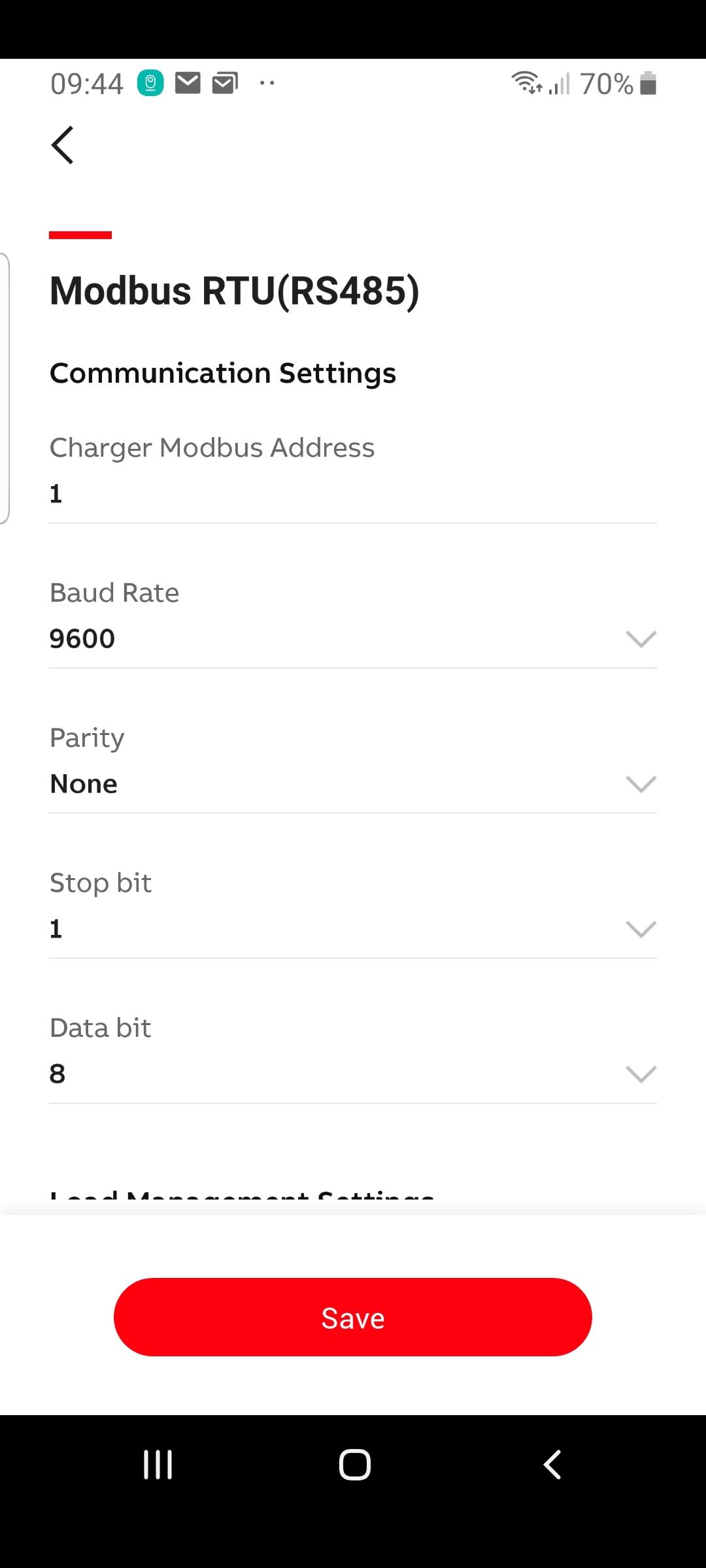

Laitteen kokoonpanossa on tarpeen asettaa Modbus-tiedonsiirto orjaksi.

2. Laitteen lisääminen Reduxiin

Kun ABB Terra EV -latausasema on määritetty oikein ja liitetty Reduxi Controlleriin, se voidaan lisätä Reduxi Controlleriin. Ohjeet ohjaimen käyttämiseen ovat saatavilla linkistä Reduxi Controller.

Kun olet kirjautunut Reduxi Configuratoriin, kojelauta tulee näkyviin. Lisää laitteita valitsemalla vasemmasta alakulmasta Lisää laite.

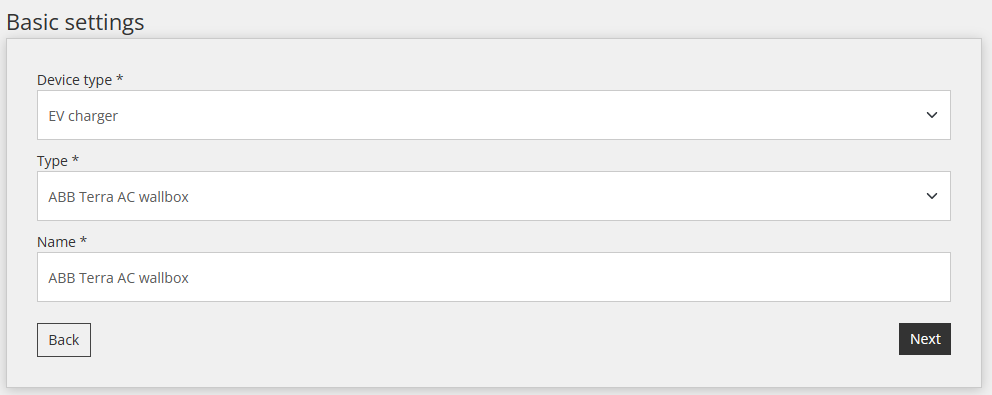

Valitse seuraavassa vaiheessa laitteen tyyppi, kirjoita ja kirjoita lisätyn laitteen nimi. Meidän tapauksessamme ABB Terra -latausasemaa lisättäessä valitsemme:

• laitetyyppikentässä: Autolaturi,
• laatikkotyypissä: ABB Terra AC Wallbox ja
• Nimi-kenttään: määritä mikä tahansa nimi (esimerkiksi ABB Terra -latausasema, latausasema).

Kun olet syöttänyt tiedot, napsauta oikealla alhaalla olevaa vaihtoehtoa Seuraava.

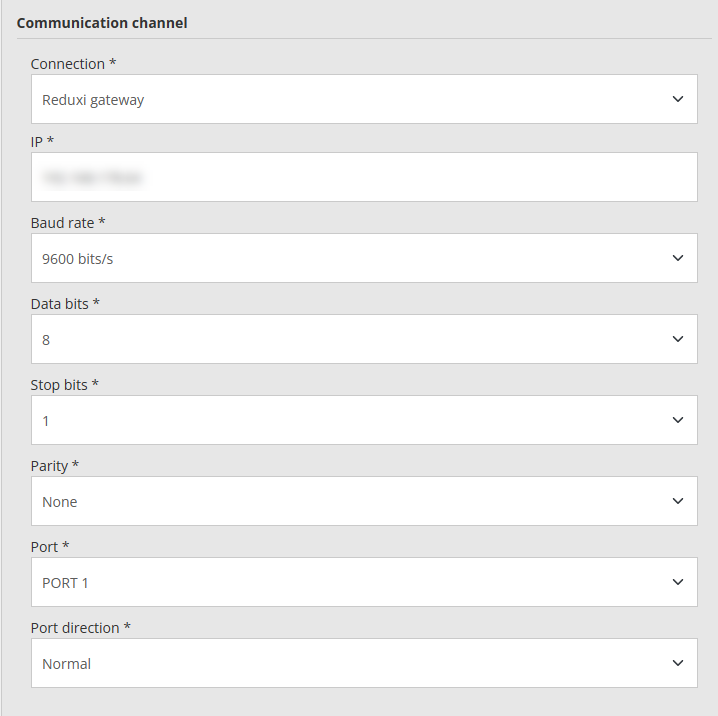

Seuraavassa ikkunassa määritämme viestintäkanavan ja konfiguroimme laitteen. Alla olevassa kuvassa näkyy konfiguraattori Reduxi Gatewayn kautta tapahtuvaa yhteyttä varten.

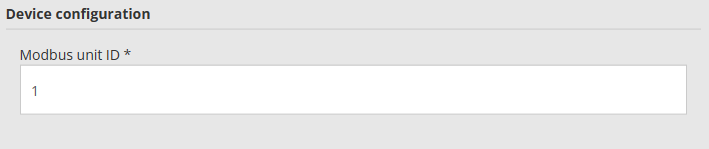

Normaalisti Modbus-yksikön tunnus on 1.

Käytä testikommunikaatiopainiketta tarkistaaksesi, onko laitteen tiedonsiirto asetettu oikein.

Kun saamme vastauksen, että kaksi laitetta viestivät onnistuneesti keskenään, voimme valita vaihtoehdon Seuraava.

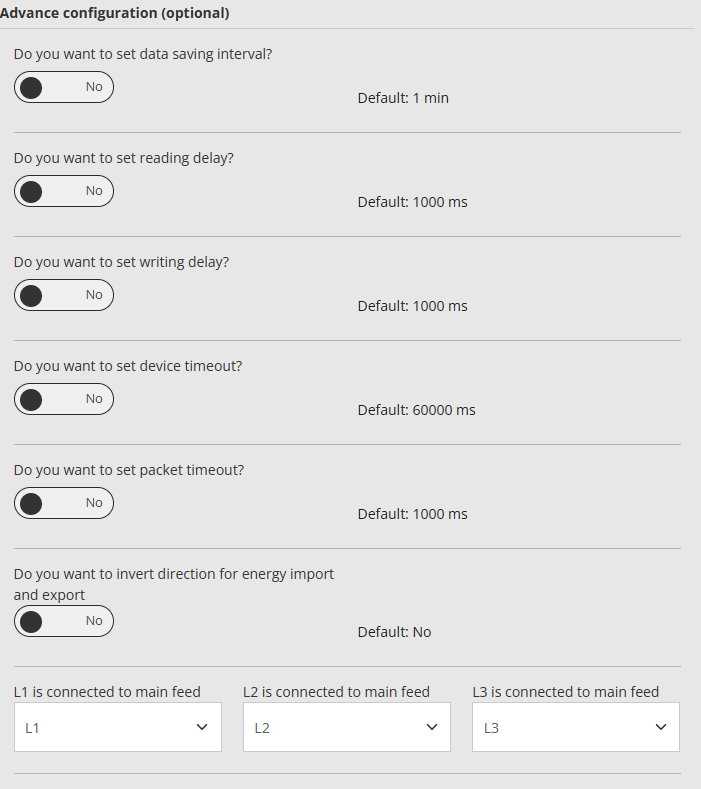

Viimeisessä Schrack-latausaseman lisäysikkunassa voit säätää tiettyjä asetuksia omien tarpeidesi mukaan.

3. ABB Terra sähköauton latausaseman tietojen näyttö

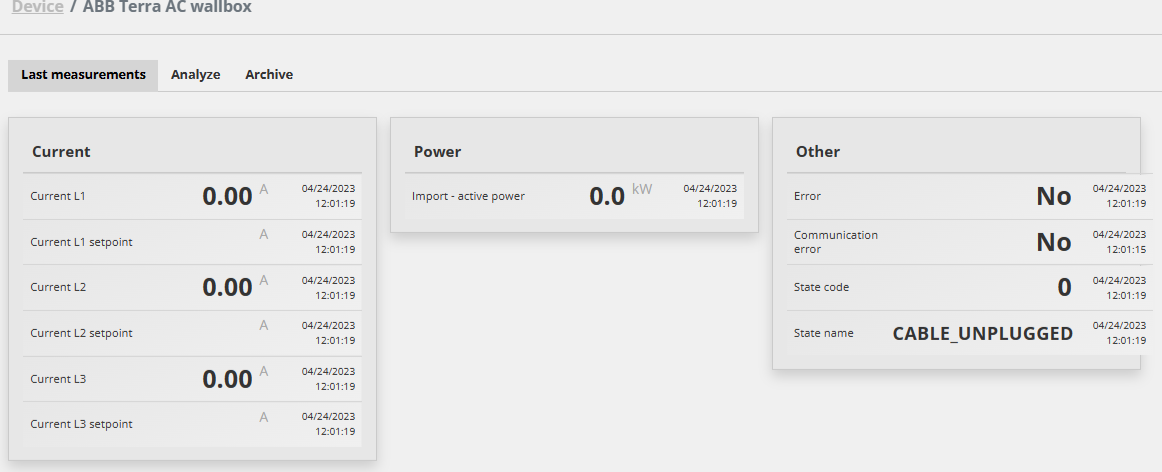

Kun ABB Terra EV -latausasema on lisätty onnistuneesti, se löytyy lisättyjen laitteiden joukosta. Latausaseman viimeiset mittaukset näytetään, jos valitsemme sen.

Tämä artikkeli on kirjoitettu yhteistyössä E-INGkanssa.
