1. Kuinka konfiguroida SolarEdge Solar Power Plant Inverter sallimaan Modbus TCP -viestintä Reduxi-ohjaimen kanssa?

1.1 Sammuta invertteri

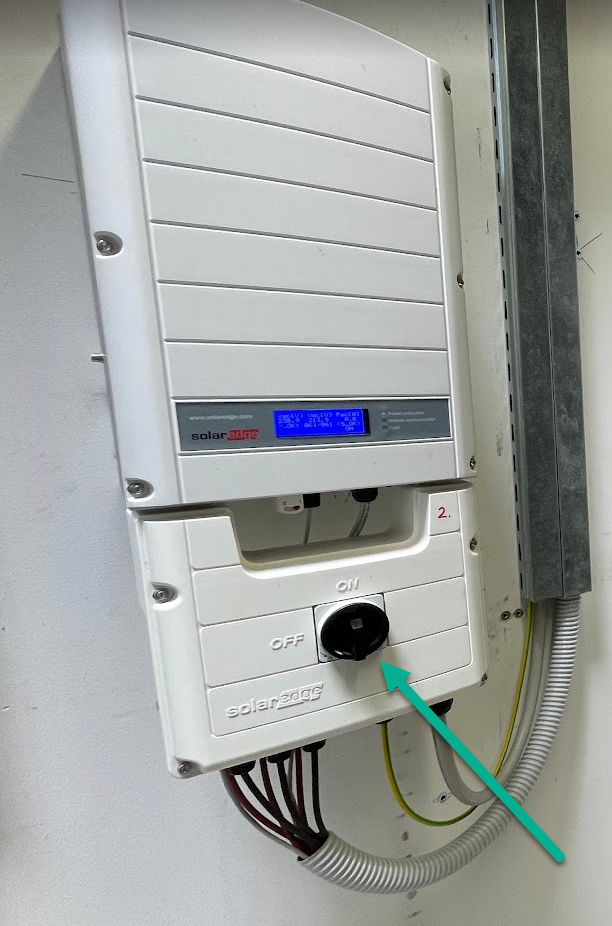

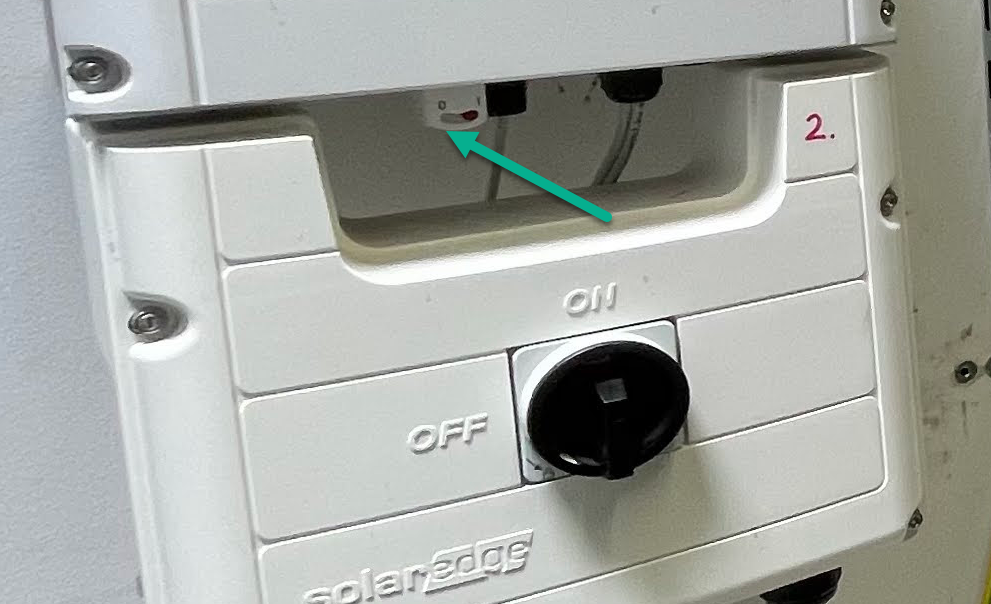

Sammuta invertteri etupaneelin alaosassa olevalla kytkimellä. Siirrä kytkin asennosta 1 asentoon 0.

Odota, kunnes invertterin energiantuotanto on 0 W.
Käännä myös pääkytkin ON-asennosta OFF-asentoon.

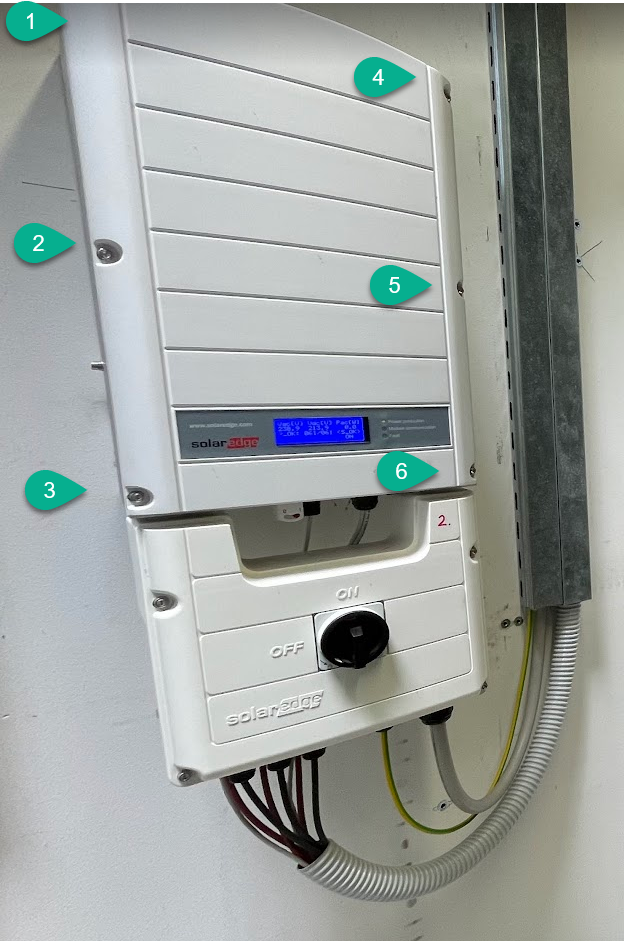

1.1 Irrota 6x ruuvit etukannesta

1.2 Ota näyttötilan määritys käyttöön

Siirry näyttöyksikköön, jossa on neljä pientä painiketta, ja paina oikeaa painiketta 4 sekunnin ajan.

1.3 Sinun on syötettävä salasana

Oletussalasana on "12312312" (löytyy SolarEdge-dokumentaatiosta) painamalla eri painikkeita. Toinen painike on numero 1, kolmas numero 2 ja neljäs numero 3.

Kun olet syöttänyt oikean salasanan, se siirtyy automaattisesti seuraavaan valikkoon.

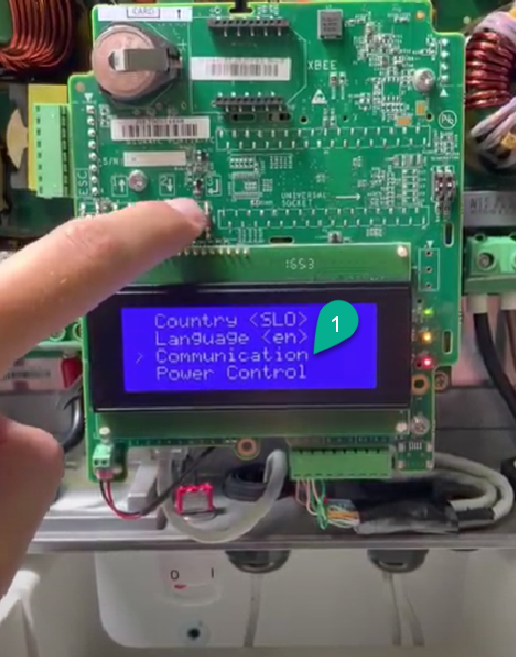

1.4 Aseta oikea tiedonsiirto

Paina kolmatta painiketta siirtyäksesi valikossa alas. Paina kolmatta painiketta niin monta kertaa, että merkki ">" on kohdassa "Kommunikaatio", ja paina neljättä painiketta päästäksesi tähän viestintävalikkoon.

1.5 Aseta TCP-yhteys

Tarkista LAN-kokoonpano ja ota Modbus TCP -yhteys käyttöön. Aseta Modbus TCP -portti ja määritä staattinen verkon IP (suositus).

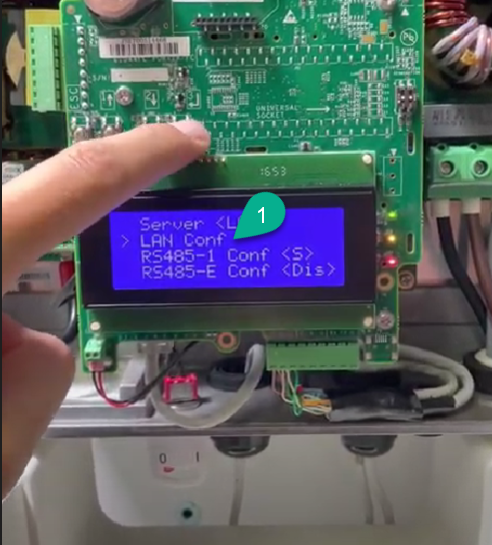

1.5.1 Valitse LAN Conf-valikko

Paina jälleen kolmatta painiketta siirtyäksesi alas valikossa valitaksesi "LAN Conf" ja neljättä painiketta siirtyäksesi "LAN Conf" -valikkoon.

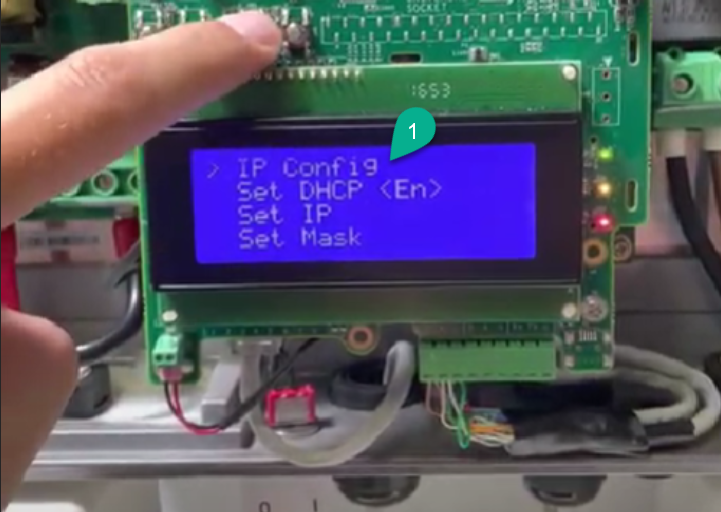

1.5.2 Valitse IP Config -valikko

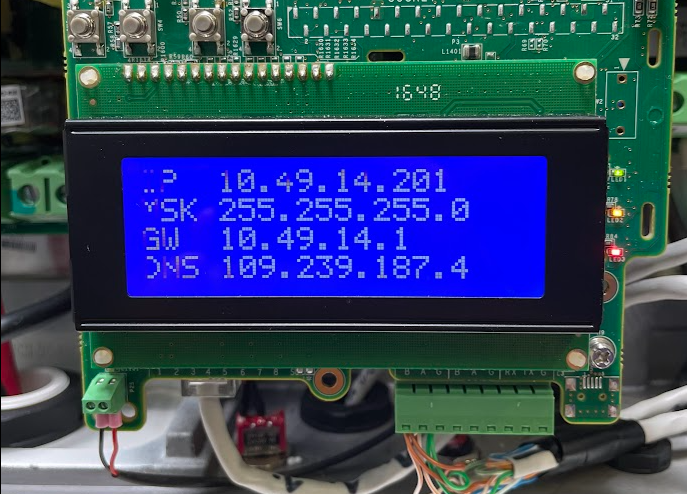

1.5.2 IP Config -asetusten määrittäminen

Lisää invertterin staattinen "IP-osoite", maski, GW ja DNS (valinnainen).

Paina neljättä painiketta ja pidä sitä painettuna vahvistaaksesi lisäysasetukset.

1.6 Palaa päävalikkoon

Palaa valikkoon painamalla ensimmäistä painiketta.

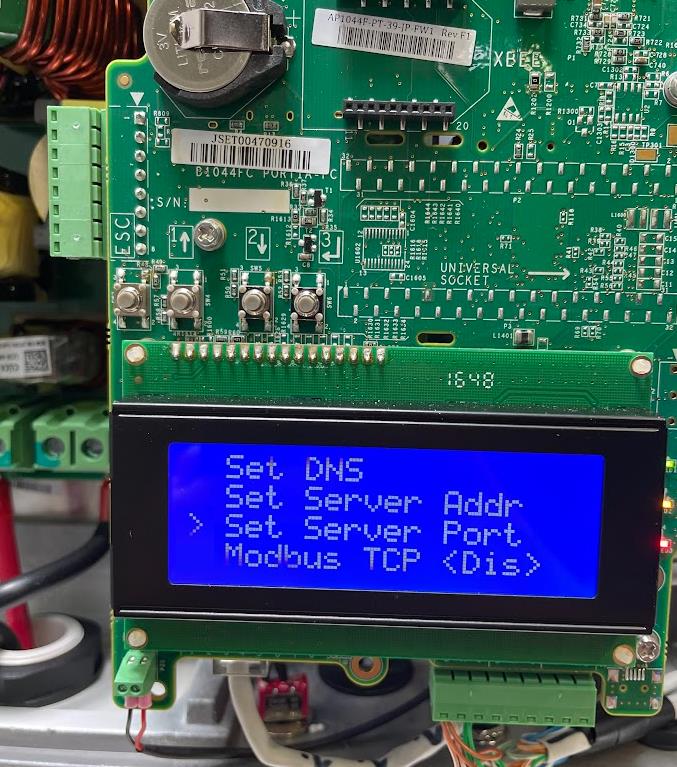

1.7 Aseta palvelinportti

Paina kolmatta painiketta, siirry "Set Server Adr" -valikkoon ja lisää Modbus-yksikön tunnus. Kun olet asettanut sen, pidä neljättä painiketta painettuna, odota, kunnes ilmoitus "Käytetty" tulee näkyviin, ja vapauta se sitten.

Palaa kuvattuun valikkoon painamalla ensimmäistä painiketta.

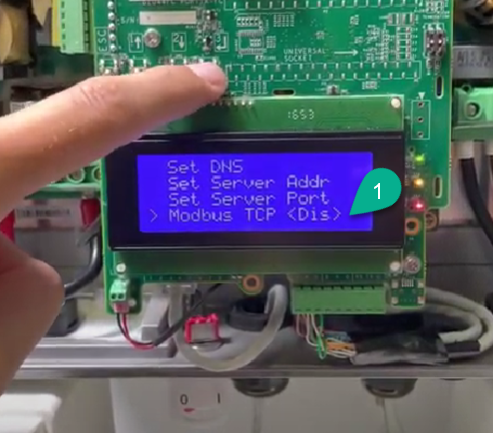

1.8 Aseta Modbus TCP <Dis>

Siirry valikossa alas painamalla kolmatta painiketta ja valitse "Modbus TCP <Dis>" painamalla neljättä painiketta.

1.8.1 Aseta portin numero

Lisää portin numero (oletus on 502). Voit muuttaa sitä painamalla toista ja kolmatta painiketta tai poistumalla portista 502 ja pitämällä neljättä painiketta painettuna, kunnes näet ilmoituksen "käytetty". Kun näet tämän viestin, vapauta neljäs painike.

1.8.2 Lukitse näyttö

Painamalla ensimmäistä painiketta voit palata valikkoon lukitaksesi näytön.
Jos et lukitse sitä manuaalisesti, se lukitsee näytön automaattisesti takaisin 10-15 minuutin kuluttua ja sammuttaa taustavalon.

1.9 Kerää tiedot Reduxi Configuratorille

Olet nyt valmis konfiguroinnissa ja voit lisätä invertterin ohjaimeen käyttämällä antamaasi staattista IP-osoitetta, porttia ja Modbus-yksikkötunnusta.

2. Lisää laite Reduxi Configuratoriin

Ensin voit kirjautua sisään Reduxi Configuratoriin selaimen kautta käyttämälläReduxi Configurator -ohjelmaa.

1. Napsauta Lisää laite

2. Avaa perusasetukset

3. Valitse Viestintäkanava

Syötä käyttämäsi asetukset kohdassa SolarEdge-invertterin verkkoliitännän Ethernet-yhteyden konfigurointi.

4. Anna laitteen asetukset

Modbus-yksikön ID - Normaalisti käytetään yhtä.

5. Anna ja valitse Lisäasetukset
