Solar Edegen valmistaja antaa yksityiskohtaisia tietoja useiden eri vaihtoehdoilla varustettujen invertterien liittämisestä linkissä: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.

1.1 Fyysinen yhteys Reduxin ja invertterin välillä

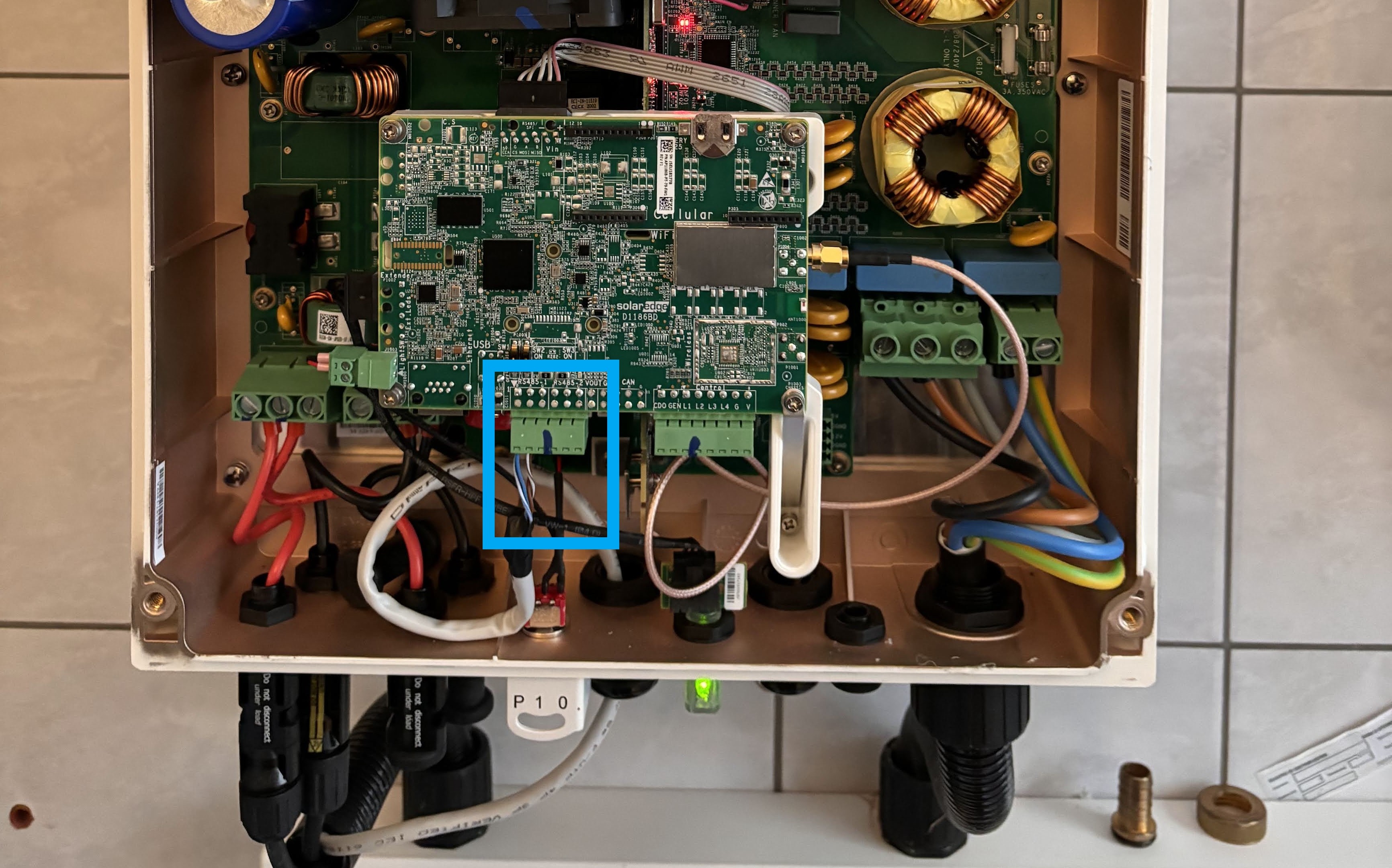

Liitä Reduxi-ohjain invertterin piirin koskettimiin alla olevan kuvan mukaisesti:

2. BUS (sarja) yhteys konfiguraatio isäntä- ja orjainverttereille

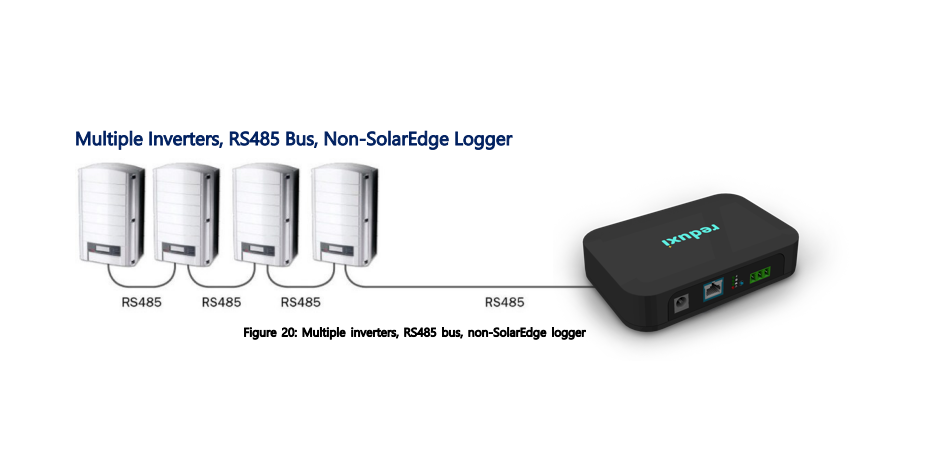

Tämä esimerkki on annettu yksinkertaistamaan käyttäjien kokemusta sarjayhteyden luomisesta eri invertterien välille, jolloin toinen toimii isäntänä ja toiset orjina ja

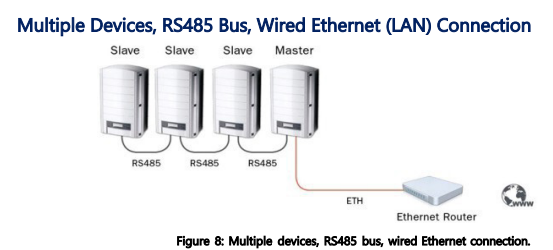

Alla olevassa kuvassa näkyy yksi väyläyhteys RS485-väylällä orjilta isäntälaitteeseen, joka on toissijaisesti kytketty Internetiin.

2.1 Orjalaitteiden asetukset

Kun fyysiset yhteydet on muodostettu, salveiden osoitteet on määritettävä. Seuraavat kuvat antavat ohjeet salve-osoitteen asetuksiin:

• Avaa invertterin käyttöliittymä

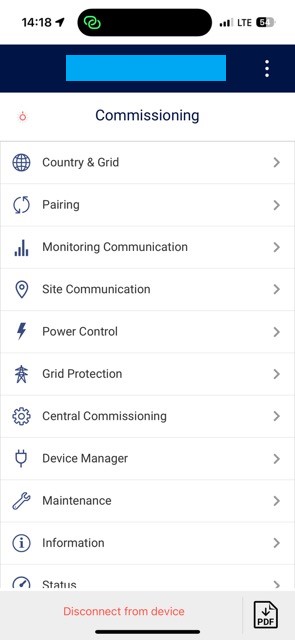

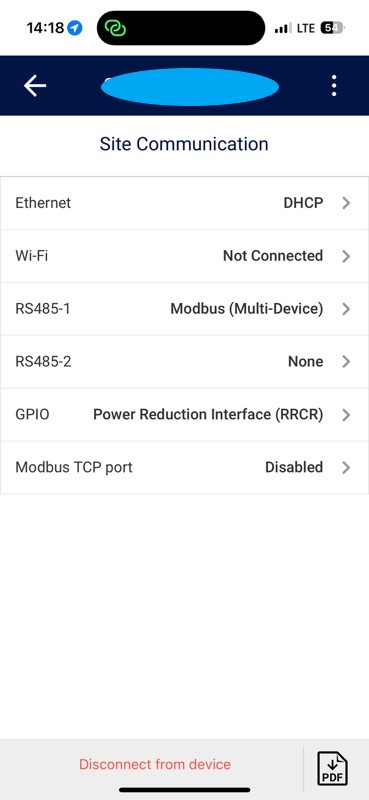

• Avaa sivuston viestintä

• Avaa RS485-2

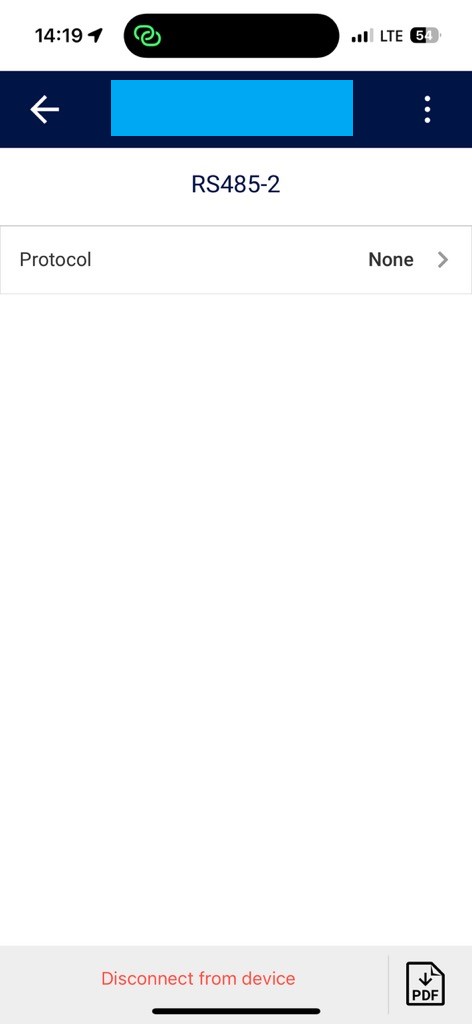

• Avaa protokolla

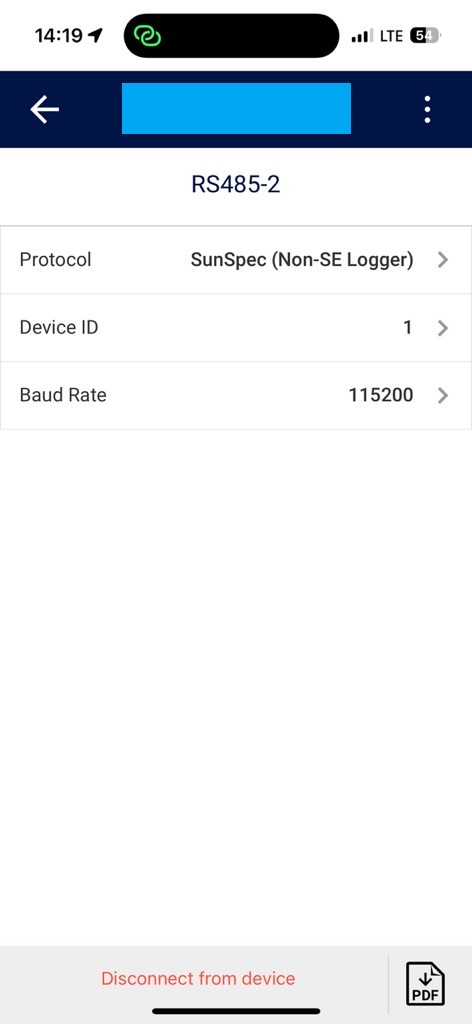

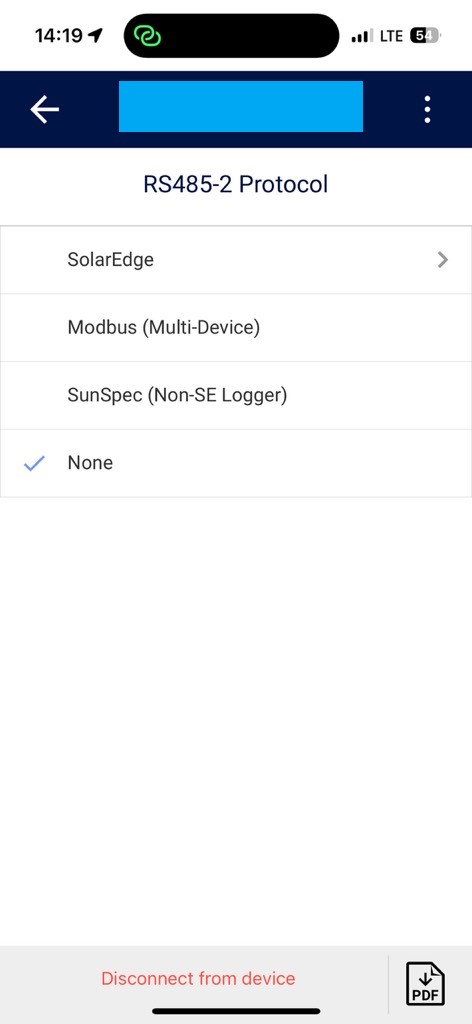

• Valitse SunSpec (ei-SE-loggeri ja määritä laitetunnus

3. Pääinvertterin liitännät Reduxi-ohjaimeen TCP:n kautta

Pääinvertterin liittämiseksi Modbsu TCP:n kautta määritetyllä IP-osoitteella Reduxi-ohjaimeen seuraa linkkiä: SolarEdge Master Configuration.

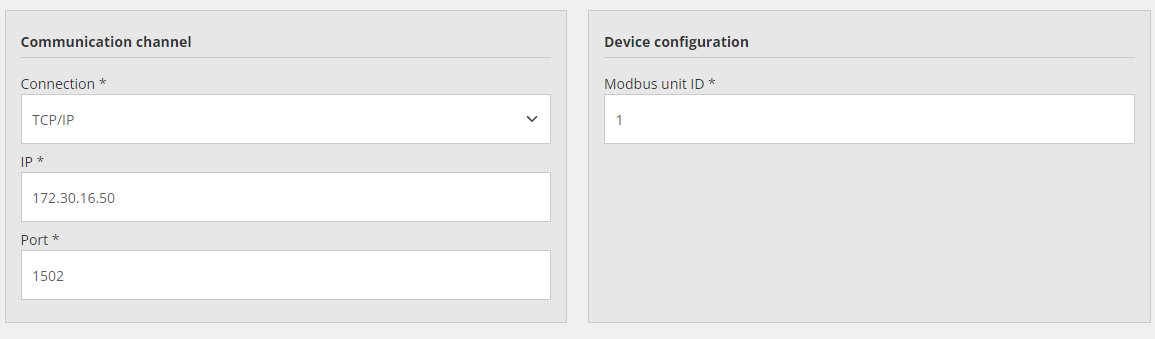

Kuva esimerkistä Modbus TCP -asetukselle Reduxi-ohjaimen paikalla:

4. Pääinvertterin liitännät Reduxi-ohjaimeen RTU:n kautta.

Pääinvertteristä Reduxi-ohjaimeen on mahdollista muodostaa yhteys myös sarjaliitännän (Modbus RTU) kautta.

Salvesinvertterien konfiguraatio on sama kuin kohdassa 2.1 Asetukset orjalaitteille.

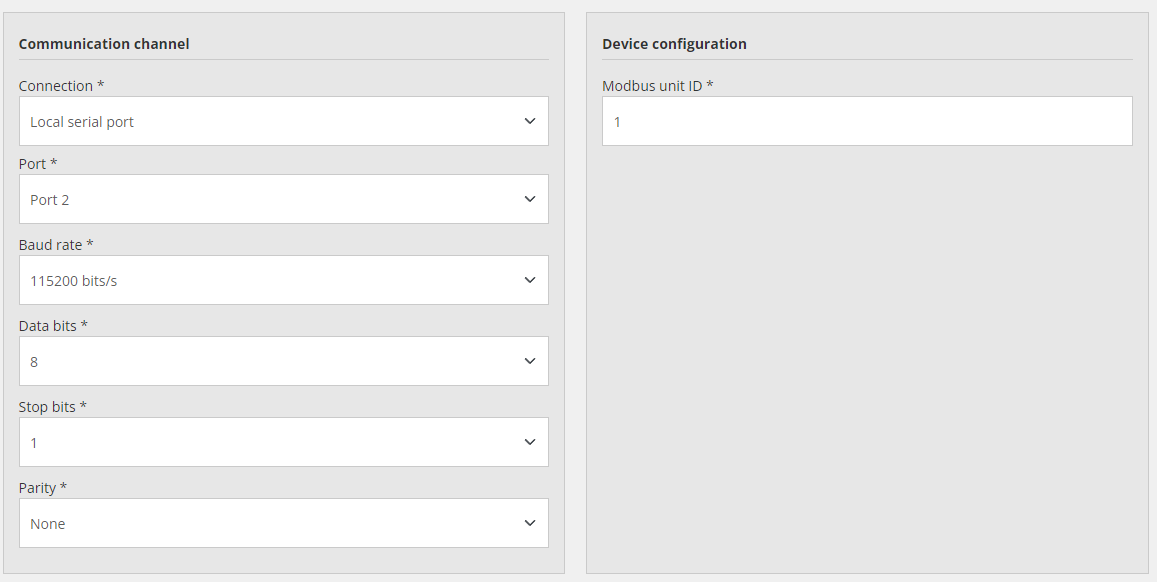

Esimerkkikuva Modbus RTU:n asetuksista Reduxi-ohjaimen paikan päällä:

Lisätietoja laitteen määrittämisestä Reduxissa saat seuraamalla: Reduxi Configurator

Lisätietoja pilvisovelluksen käytöstä Reduxille saat seuraamalla: Reduxi Cloud
