Carlo Gavazzi EM300/ET300 -energiamittarin liittäminen Reduxi-ohjaimeen
Liitä Carlo Gavazzi EM300/ET300 -energiamittari Reduxi Controlleriin.
Kuvan tekstikuvaus

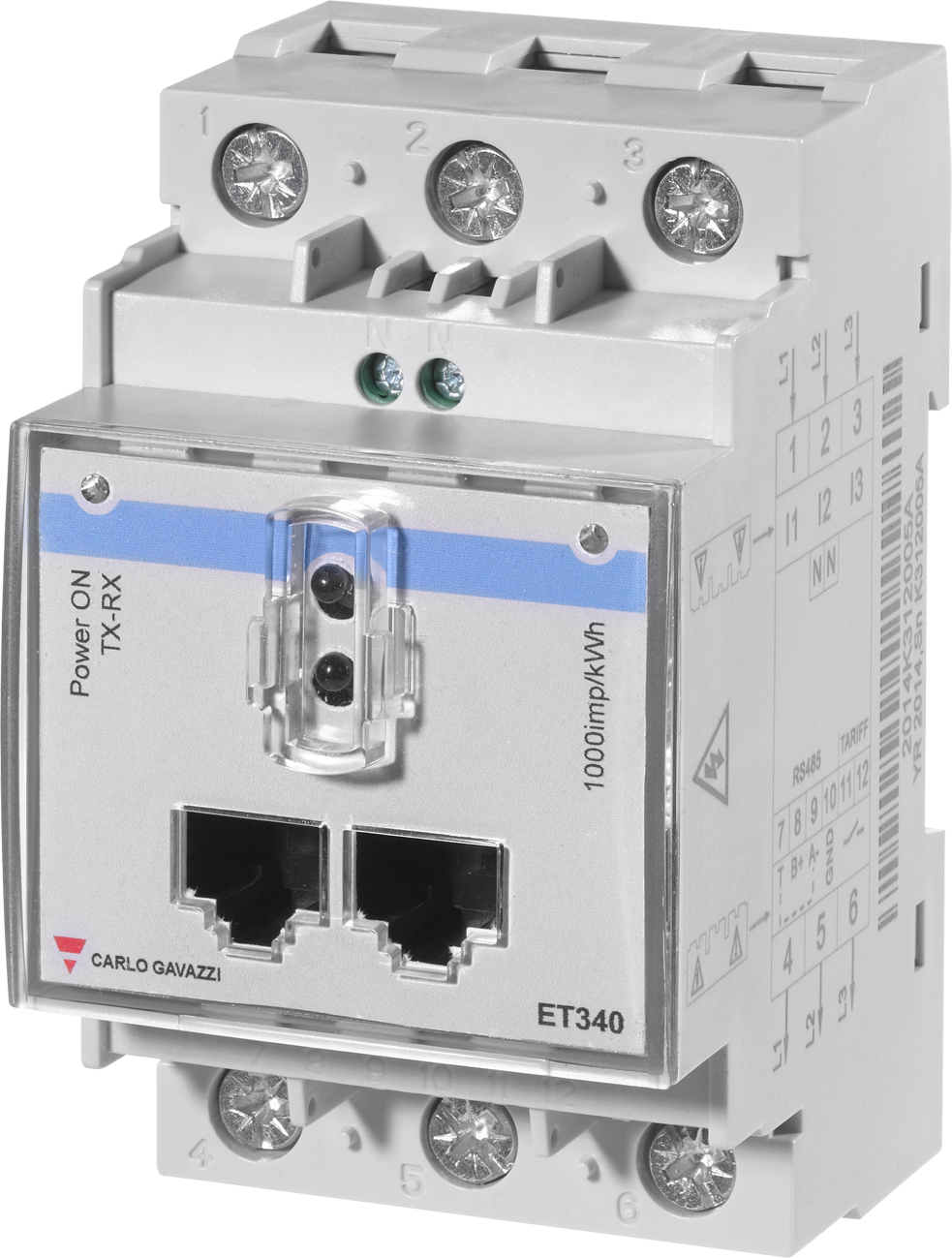

Valokuva vaaleanharmaasta DIN-kiskoon asennettavasta energiamittarista, tuotekuva valkoisella taustalla, nähtynä hieman ylhäältä ja vasemmalta. Etupuolelle on painettu: 'CARLO GAVAZZI' ja punainen kolmiologo, malli 'ET340', LED-merkinnät 'Power' ja 'TX' (osittain leikkautuneet), '1000imp/kWh', sininen raita etuosan yläosassa, kirkas muovinen optinen LED-ikkuna ja kaksi RJ45-tyylistä liitäntää etupuolella. Ylhäällä liitinlohko, jossa on kolme ruuviliitintä numeroituina 1, 2, 3, sekä kaksi pientä vihreärenkaista ruuvia, joiden merkintä on N ja N. Alhaalla liitinlohko, jossa on kolme ruuviliitintä numeroituina 4, 5, 6 ja niiden yläpuolella pienet numerot 7–12. Sivutarrassa kytkentäkaavio: L1, L2, L3 -nuolet liittimien 1, 2, 3 yläpuolella; I1, I2, I3 ja N N; RS485-liittimet 7, 8, 9, 10 merkinnöillä 'T', 'B+', 'A-', 'GND'; TARIFF-liittimet 11, 12 ja kytkinsymboli; liittimet 4, 5, 6 ja nuolet L1, L2, L3. Sivulla on viivakoodi ja pystysuuntainen teksti '2005A', 'K312005A' ja '2014 K3...'. Kuvan alin kolmannes on tyhjää valkoista.
1 Tekninen dokumentaatio
Carlo Gavazzi EM300- ja ET300-sarjan (EM330, EM340, ET330, ET340) valmistajan asiakirjat:
- EM300 Series and ET300 Series Communication Protocol – Modbus RTU -parametrit, toimintokoodit ja rekisteritaulukot.
- Communication protocol (Carlo Gavazzi Sweden) – Ohjeet valmistajan verkkosivulla, kuten tämän ohjeen aiemmassa versiossa on linkitetty.
- EM330 instruction manual – Kytkentäkaaviot ja parametrivalikko.
- ET340 instruction manual – Kytkentäkaaviot ja parametrivalikko.
- ET340 datasheet – ET340:n tekniset tiedot.
2 Tarvittavat välineet
- Carlo Gavazzi EM300- tai ET300-sarjan energiamittari, jossa on Modbus RS485 -liitäntä, pätevän sähköasentajan asentamana
- RS485-kaapeli
- Reduxi Controller
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
3 Mittarin liittäminen ja määritys
Mittarin liittämis- ja määritysohjeet löytyvät kohdan 1 asiakirjoista.
3.1 RS485-liitäntä
- RS485-liitäntä käyttää linjoja A-, B+, GND ja T.
- Päätä väylä vain viimeisessä laitteessa: kytke kyseisessä laitteessa A- ja T yhteen.
- Käytä signaalitoistinta, jos linjan pituus ylittää 1000 m.
- Kaapeli tiedonsiirtoprotokollan mukaan: symmetrinen AWG24-pari ja kolmas johdin GND:lle.
3.2 Mittarin Modbus-asetukset
Aseta Modbus-parametrit mittarin parametrivalikossa. Modbus RTU -tiedonsiirtoprotokollan arvot:
| Parametri | Arvot |
|---|---|
| Modbus-osoite | 1–247. Oletus: 1
|
| Baudinopeus | 9.6 (oletus), 19.2, 38.4, 57.6 tai 115.2 kbps |
| Parity | Ei mitään (oletus) tai parillinen |
| Stop bits | 1 (oletus). 2 vain, kun pariteetti on ei mitään. |
Tarvitset mittarin Modbus-osoitteen Reduxi Configuratorissa. Yleensä käytetään arvoa 1.
4 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://reduxi.local. Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Salasana: admin (tehdasasetus)Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
5 Mittarin lisääminen Reduxiin
Näillä vaiheilla lisäät uuden mittarin tai muokkaat olemassa olevaa.
5.1 Perusasetukset
Kirjaudu Reduxi Configuratoriin selaimella (katso kohta 4) ja napsauta Add device.
Anna ensimmäisessä vaiheessa laitteen perusasetukset. Napsauta sitten Next.
5.2 Tiedonsiirtoasetukset
Valitse tiedonsiirtokanava. Syötä sitten laitteen määritys:
| Parametri | Arvo |
|---|---|
| Modbus unit ID | Yleensä 1
|
Syötä sitten lisäasetukset ja valitse ne. Sarjaparametrien, jos niitä pyydetään, on vastattava mittarin asetuksia (ks. kohta 3).
5.3 Tiedonsiirron testaus
Napsauta ohjatun toiminnon alareunasta Test communication. Se lukee Carlo Gavazzi -mittarin kerran eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vasta Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivun alareunan painikepalkista. Vasemmalla: painike 'Back'. Oikealla: painike 'Test communication' (merkitty syaaninsinisellä laatikolla) ja tumma painike 'Done'.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivusta 'Communication channel and device configuration'. Connection *: TCP/IP (avattava valikko). IP *: 192.168.50.243, painikkeella 'Scan for IP'. Port *: 502, painikkeella 'Test port'. Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla). Done-painike on merkitty syaaninsinisellä laatikolla.
6 Mittausarvojen tarkistus
6.1 Viimeisimmät mittaukset
Kun yhteys on muodostettu, tarkista arvot Reduxi Configuratorin kohdasta Devices. Reduxi vain lukee mittarin tietoja.
✓ Yhteenveto
Valmistelu (kohdat 1–2): Lue Carlo Gavazzin asiakirjat ja valmistele tarvittavat laitteet.
Carlo Gavazzi -mittari (kohta 3): Liitä mittari RS485:llä. Aseta Modbus-parametrit ja merkitse Modbus-osoite muistiin.
Lisääminen Reduxiin (kohdat 4–5): Kirjaudu Reduxi Configuratoriin, lisää mittari Modbus-yksikön tunnuksella ja testaa tiedonsiirto.
Käyttöönotto (kohta 6): Tarkista mittausarvot. Reduxi lukee mittarin tietoja.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Test communication epäonnistuu | Tarkista, että Reduxin Modbus-yksikön tunnus vastaa mittarin Modbus-osoitetta (1–247, oletus 1). Tarkista, että sarjaparametrit täsmäävät. |
| Mittari ei vastaa RS485-väylässä | Tarkista RS485-linjat A-, B+ ja GND. Päätä väylän viimeinen laite: kytke A- ja T yhteen. |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi tässä. |
reduxi.local ei lataudu |
Laitteesi ei ole samassa verkossa kuin ohjain. Käytä IP-osoitetta tai tunneliyhteyttä. |
| Tiedonsiirtotesti epäonnistuu, laite näkyy offline-tilassa | Tarkista tavoitettavuus, IP-osoite / portti / unit ID ja että protokolla on otettu käyttöön laitteessa. |
