Socomec Diris A -energiamittarin liittäminen Reduxi-ohjaimeen
Liitä Socomec DIRIS A -energiamittarisi Reduxi Controlleriin Modbusin kautta.

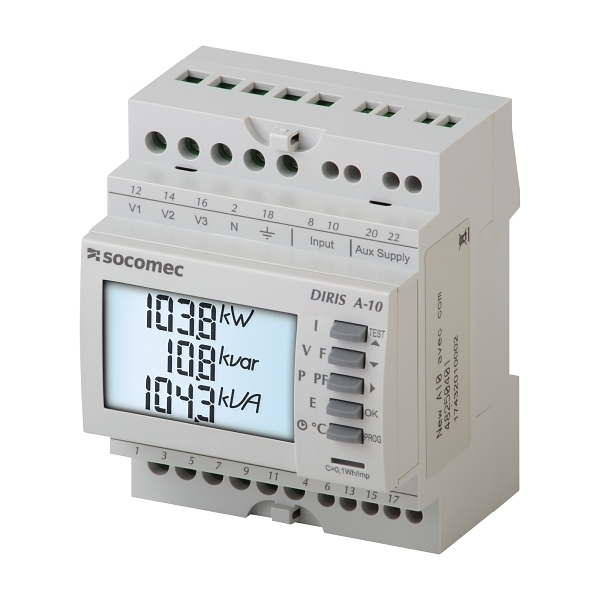

Kuvan tekstikuvaus
Tuotekuva vaaleanharmaasta DIN-kiskoon asennettavasta monitoimimittarista valkoisella taustalla, nähtynä ylhäältä ja edestä. Etupuolella: 'socomec'-logo, 'DIRIS A-10', LCD-näyttö kolmella rivillä: 103.8 kW, 10.8 kvar, 104.3 kVA (numerot luetaan noin 103.8, 10.8 ja 104.3). Oikealla viisi harmaata painiketta merkintöineen (I, V F, P PF, E, kello- ja asteen C -symbolit) sekä pienet toiminnot TEST, OK, PROG nuolisymboleineen. Yläliitinrivin merkinnät: V1 12, V2 14, V3 16, N 2, maadoitussymboli 18, 'Input' 8 ja 10, 'Aux Supply' 20 ja 22. Alaliittimet numeroitu 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. Sivussa on tarra, jossa on pientä tekstiä.
1 Tekninen dokumentaatio
Ohjeet laitteen liittämiseen ja määrittämiseen löytyvät valmistajan verkkosivulta.
- Socomec resources – Valmistajan verkkosivu asiakirjoineen
- DIRIS A-10: product page – Tuotetiedot ja asiakirjaluettelo
- DIRIS A-10, A-20, A-30, A-41: quick start guide (PDF) – Monikielinen pikaopas
- DIRIS A-10: Modbus communication table – Mittarin rekisteritaulukot
2 Tarvittavat välineet
Tarvitset seuraavat osat:
- Reduxi Controller
- Socomec DIRIS A -mittari (A-10 RS485, A-20, A-30, A-40, A-41)
- RS485-kaapeli mittarin ja Reduxi Controllerin välille tai Ethernet-kaapeli DIRIS A-40 Ethernetille
- Virtamuuntajat virtatuloja varten
- Kannettava tietokone tai tabletti internet-yhteydellä laitteen määrittämiseen Reduxissa
3 Valmistele Socomec DIRIS A -mittari
3.1 Tekniset tiedot (DIRIS A-10 RS485)
3.2 Mittaustulot
Jännitetulot on merkitty V1, V2, V3 ja VN. Virtatulot on merkitty I1, I2 ja I3, ja kussakin on S1- ja S2-liitäntä. Liitä mittari valmistajan pikaoppaan mukaisesti (katso kohta 1).
3.3 Aseta Modbus-parametrit mittariin
Tiedonsiirtoparametrit asetetaan mittarin määritysvalikossa. Valikon kohdat ovat CON Adr (Modbus-osoite), CON bdS (siirtonopeus), CON PAr (pariteetti) ja CON St0P (stop-bitti). Käytä samoja arvoja Reduxi Configuratorissa (katso kohta 5).
4 Kirjautuminen Reduxin verkkokäyttöliittymään
Reduxin verkkokäyttöliittymän voi avata kahdella tavalla:
Kuvan tekstikuvaus
Kuvakaappaus kolmesta vierekkäisestä Reduxi-mobiilisovelluksen näytöstä, syaaninsinisillä laatikoilla ja numeromerkeillä 2–4. Vasen näyttö (dashboard, tumma teema): valikkokuvake vasemmassa yläkulmassa, merkitty laatikolla ja merkillä 2; 'reduxi'-logo; välilehdet 'Real time data' (aktiivinen) ja 'Statistics'; hinta 5.79 € ja lämpötila 3.2 °C; energiavirtakaavio, jossa talo keskellä (-1.25 kW) ja kuvakkeet arvoilla 69.0 W, 1.3 kW, 1.1 kW (punainen rengas), -165.0 W ja 97 % (punainen rengas) sekä alhaalla 0.0 W -arvot; välilehdet 'Power' ja 'Energy'; alanavigointi: Dashboard, Diagnostics, Device control, Settings. Keskimmäinen näyttö (sivuvalikko): 'reduxi'-logo, 'Number of locations: 1233', otsikko 'Reduxi device management', kohdat '+ Add Reduxi location' ja 'Reduxi devices' (merkitty laatikolla ja merkillä 3), sen jälkeen 'My profile' ja 'About app'. Oikea näyttö (laitesivu): Back; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia; tila 'Connected'; kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'; kortti 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Activate tunnel connection' (merkitty laatikolla ja merkillä 4); kortti 'Unit details' ja kenttä 'Unit ID'.
Kuvan tekstikuvaus
Kuvakaappaus, joka koostuu kahdesta vierekkäisestä osasta. Vasen osa: Reduxi-mobiilisovelluksen näyttö tummalla taustalla. Ylhäällä: Back-painike; kuva mustasta Reduxi-ohjaimesta, jossa on kaksi Ethernet-porttia ja riviliitin; tila 'Connected' ja Wi-Fi-kuvake. Kortti 'Update available': 'New update is available for your Reduxi device.' ja painike 'Download and install update'. Kortti 'Connect to configurator' avainkuvakkeella: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' ja painike 'Open configurator', merkitty syaaninsinisellä laatikolla ja numeromerkillä 5. Alla: kortti 'Unit details' ja kenttä 'Unit ID' (arvo ei näy). Oikea osa: Reduxi Configurator avattuna selaimessa, merkitty syaaninsinisellä kehyksellä ja numeromerkillä 6. Yläpalkki: takaisin-nuoli, 'Tunnel connection', päivityskuvake. Vasemmalla sivupalkki kuvakkeineen (salama, piiri, salamanuoli, pylväskaavio, ratas). Sivu 'Home' vihreällä linkkikuvakkeella. Vihreä ilmoitus: 'New patch available. Click here to apply.' ja sulkemis-X. Kellonaika 09:12:56. Energiavirtakaavio, jossa talo keskellä (1.700 kW) ja kuvakkeet sähköverkolle (0.000 kW), auringolle (1.700 kW), akulle (vihreä, 0.000 kW ja 0.800 kW), laitteelle vasemmalla (0.900 kW), sähköautolle sekä latauslaitteelle tai laitteelle alhaalla. Alareunassa merkintä 'Energy manager'.
http://reduxi.local. Ohjaimen IP-osoite löytyy reitittimen laiteluettelosta tai Reduxi-sovelluksesta kohdasta Reduxi devices.admin · Salasana: admin (tehdasasetus)Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin kirjautumissivusta Chrome-selainikkunassa. Osoiterivillä lukee 'Not secure' ja 'reduxi.local'; osoiterivi on merkitty syaaninsinisellä laatikolla, ja siitä on suurennettu kopio (syaaninsininen laatikko, teksti 'Not secure reduxi.local') vasemmalla, yhdistettynä syaaninsinisellä viivalla. Sivun tausta: vaaleanharmaa viivapiirros talosta, jossa on aurinkopaneeleja (vihreä), seinälatauslaite, invertteri, auto ja latauspiste. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Keskellä kirjautumisruutu, jonka otsikko on 'Login', kielenvalitsin (englannin lippu, 'English'), käyttäjänimikenttä ja salasanakenttä sekä tumma 'Login'-painike.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin verkkokäyttöliittymästä kirjautumisen jälkeen, vaalea teema. Vasemmassa yläkulmassa 'reduxi configurator' -logo. Otsikkopalkki: 'Home' vasemmalla, vihreä 'Connected'-tila oikeassa yläkulmassa. Vasen sivupalkki: laajennettu osio 'Devices' ja luettelo kohdista, sitten suljetut osiot 'Manager', 'Configuration' ja 'Settings'. Pääalue: energiavirtakaavio. Talo keskellä renkaan kanssa, arvo 24.20 kW. Grid-kuvake vasemmalla ylhäällä, 24.20 kW (punainen piste sen linjalla). Solar-kuvake oikealla ylhäällä, arvo '-'. Vasemmanpuoleinen kuvake (akku tai laite), 6.700 kW (vihreä piste sen linjalla). Oikeanpuoleiset kuvakkeet (akusto ja laite), arvot '-'. EV charger -kuvake vasemmalla alhaalla, 31.00 kW. Toinen laitekuvake oikealla alhaalla. Merkintä 'Energy manager' talon alla.
5 Lisää Socomec DIRIS A Reduxiin
Näiden vaiheiden avulla voit lisätä uuden Socomec DIRIS A -mittarin tai muokata olemassa olevaa.
5.1 Perusasetukset
Kirjaudu paikallisesti ohjaimen Reduxi Configuratoriin (katso kohta 4) ja paina Add device -painiketta. Syötä ensimmäisessä vaiheessa laitteen perusasetukset: valitse energiamittari ja Socomec Diris A sekä anna vapaasti valittava nimi. Paina sitten Next.
5.2 Tiedonsiirtoasetukset
Valitse tiedonsiirtokanava. Syötä laitteen määritykset:
| Parametri | Arvo |
|---|---|
| Yhteys | RS485 (Modbus). TCP/IP (Modbus) DIRIS A-40 Ethernetille. |
| Modbus unit ID | Yleensä käytetään arvoa 1. |
Anna sen jälkeen lisäasetukset ja valitse ne.
5.3 Tiedonsiirron testaus
Napsauta ohjatun toiminnon alareunassa Test communication. Se lukee Socomec DIRIS A -mittarin kerran eikä tallenna mitään. Jos testi onnistuu, napsauta Done: vain Done luo laitteen.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivun alareunan painikepalkista. Vasemmalla: painike 'Back'. Oikealla: painike 'Test communication' (merkitty syaaninsinisellä laatikolla) ja tumma painike 'Done'.
Kuvan tekstikuvaus
Kuvakaappaus Reduxi Configuratorin sivusta 'Communication channel and device configuration'. Connection *: TCP/IP (avattava valikko). IP *: 192.168.50.243, painikkeella 'Scan for IP'. Port *: 502, painikkeella 'Test port'. Modbus unit ID *: 1. Painikkeet alareunassa: Back (vasemmalla), Test communication ja Done (oikealla). Done-painike on merkitty syaaninsinisellä laatikolla.
6 Mittausarvojen tarkistus
6.1 Viimeisimmät mittaukset
Kun yhteys on muodostettu, tarkista lisätestinä arvot kohdasta Devices – Socomec Diris A Reduxi Configuratorissa.
✓ Yhteenveto
Valmistelu (kohdat 1–2): Avaa Socomecin dokumentaatio ja valmistele laitteet.
Socomec DIRIS A (kohta 3): Liitä mittari ja aseta sen Modbus-parametrit.
Lisäys Reduxiin (kohdat 4–5): Kirjaudu Reduxi Configuratoriin, lisää laite Modbus-yksikkötunnuksella ja testaa tiedonsiirto.
Käyttöönotto (kohta 6): Tarkista viimeisimmät mittaukset kohdasta Devices.
→ Yleisiä ongelmia
| Ongelma | Ratkaisu |
|---|---|
| Test communication epäonnistuu | Tarkista, että Modbus-yksikön tunnus (unit ID) Reduxi Configuratorissa vastaa mittarissa asetettua osoitetta. Yleensä käytetään arvoa 1. Tarkista, että mittarin ja ohjaimen sarjaparametrit ovat samat. |
| Open configurator ei avaudu tai pysyy tyhjänä | Tunneli ei ole vielä aktiivinen. Odota noin 30 sekuntia ja tarkista, että ohjain on verkossa. |
Kirjautuminen tunnuksella admin hylätään |
Salasana on vaihdettu asennuksen aikana. Kysy sitä asentajalta. Reduxi-tilin salasana ei toimi tässä. |
reduxi.local ei lataudu |
Laitteesi ei ole samassa verkossa kuin ohjain. Käytä IP-osoitetta tai tunneliyhteyttä. |
| Tiedonsiirtotesti epäonnistuu, laite näkyy offline-tilassa | Tarkista tavoitettavuus, IP-osoite / portti / unit ID ja että protokolla on otettu käyttöön laitteessa. |
